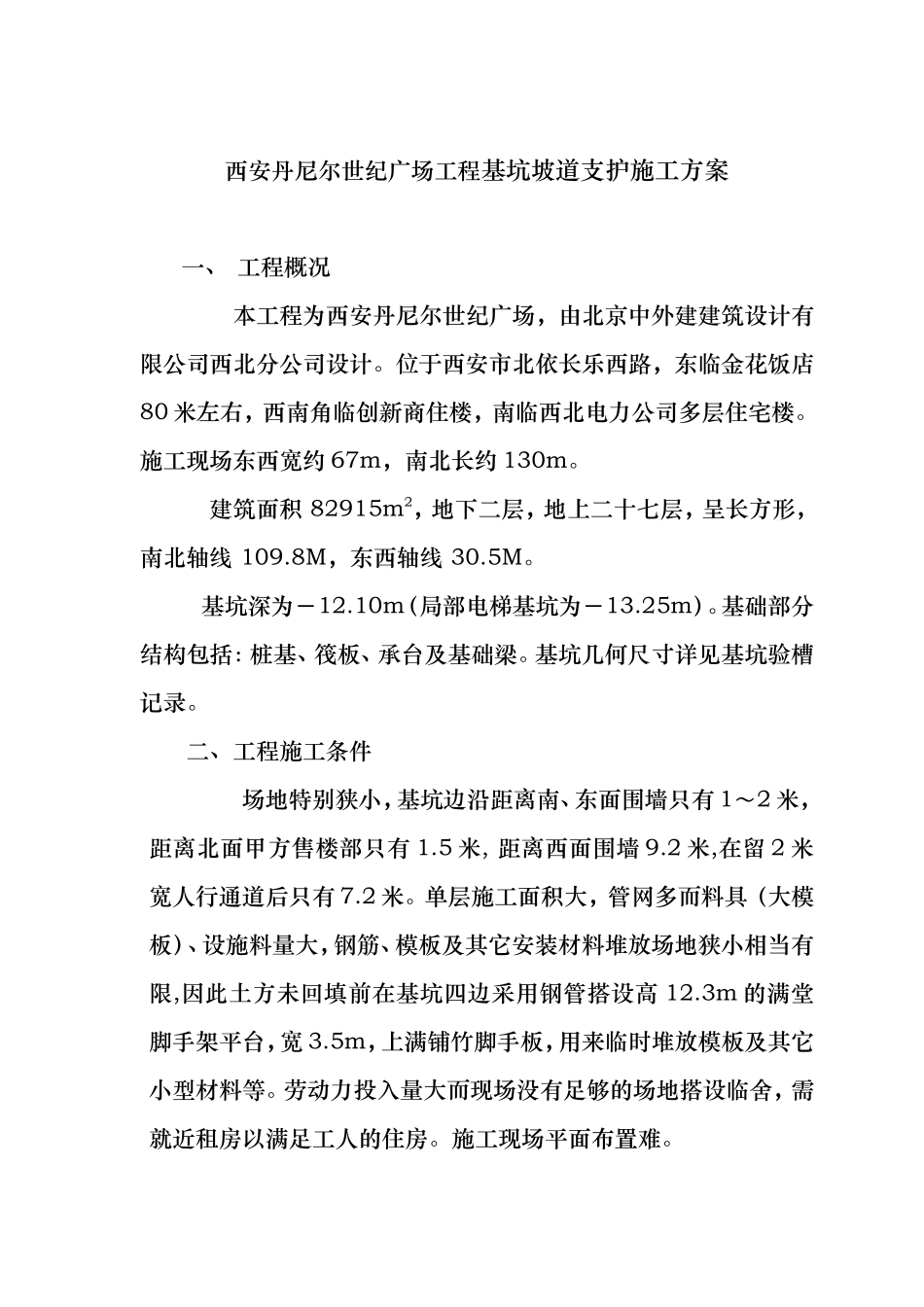

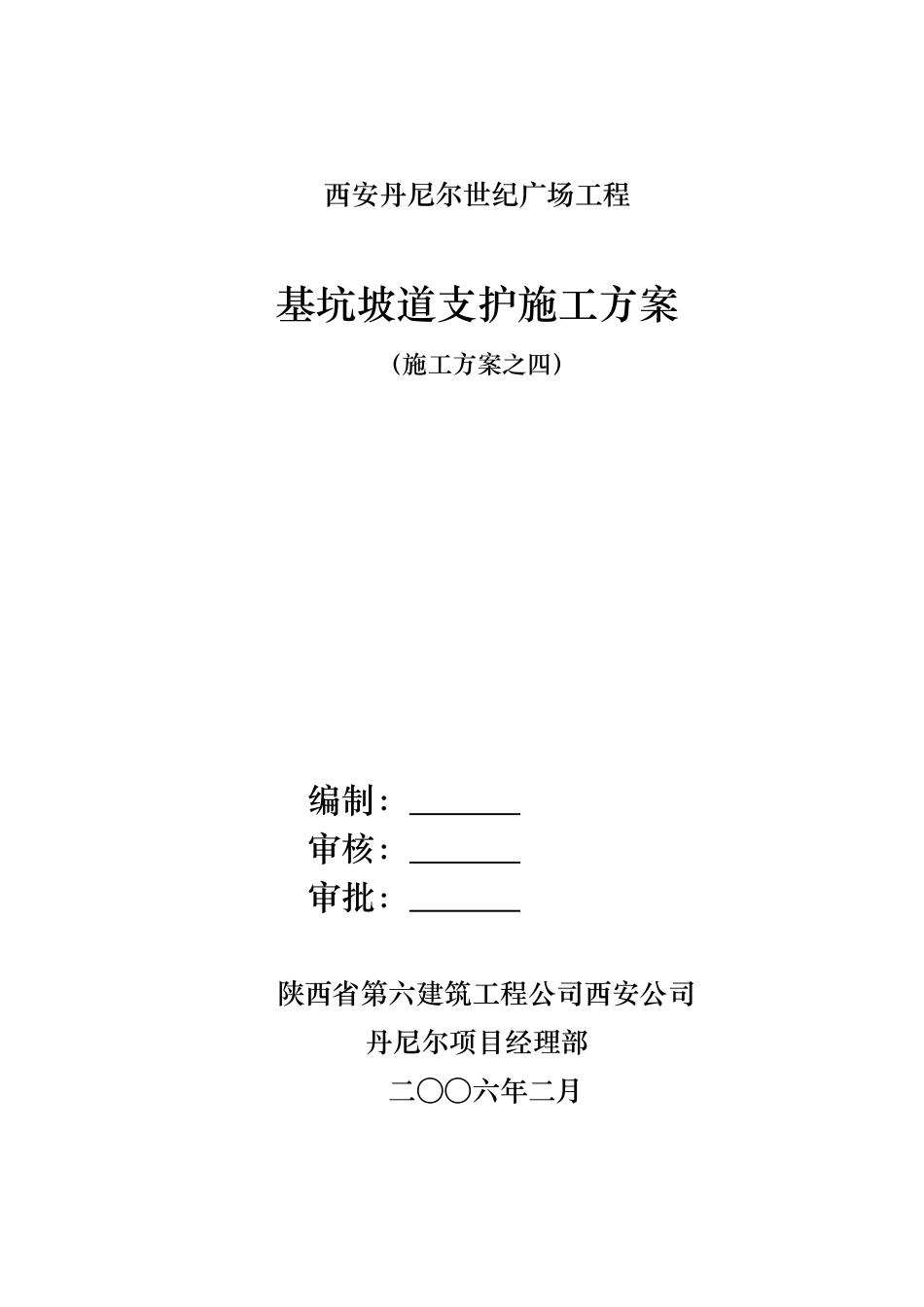

西安丹尼尔世纪广场工程基坑坡道支护施工方案（施工方案之四）编制：审核：审批：陕西省第六建筑工程公司西安公司丹尼尔项目经理部二○○六年二月目录一、工程概况二、工程施工条件三、施工准备四、施工方法及技术措施五、施工安全管理措施西安丹尼尔世纪广场工程基坑坡道支护施工方案一、工程概况本工程为西安丹尼尔世纪广场，由北京中外建建筑设计有限公司西北分公司设计。位于西安市北依长乐西路，东临金花饭店80米左右，西南角临创新商住楼，南临西北电力公司多层住宅楼。施工现场东西宽约67m，南北长约130m。建筑面积82915m2，地下二层，地上二十七层，呈长方形，南北轴线109.8M，东西轴线30.5M。基坑深为－12.10m（局部电梯基坑为－13.25m）。基础部分结构包括：桩基、筏板、承台及基础梁。基坑几何尺寸详见基坑验槽记录。二、工程施工条件场地特别狭小，基坑边沿距离南、东面围墙只有1～2米，距离北面甲方售楼部只有1.5米,距离西面围墙9.2米,在留2米宽人行通道后只有7.2米。单层施工面积大，管网多而料具（大模板）、设施料量大，钢筋、模板及其它安装材料堆放场地狭小相当有限,因此土方未回填前在基坑四边采用钢管搭设高12.3m的满堂脚手架平台，宽3.5m，上满铺竹脚手板，用来临时堆放模板及其它小型材料等。劳动力投入量大而现场没有足够的场地搭设临舍，需就近租房以满足工人的住房。施工现场平面布置难。本工程土方开挖、桩基工程和基坑支护工程均由甲方委托其它施工单位施工，我司由砼垫层以上施工，现桩基已施工完毕。土方开挖工程也已完成，但原土方开挖时使用的坡道部分基坑支护未全部完成，为了基坑支护工程安全和完善，防止坡道未支护部分土方的塌方，防止下雨泥浆下至基坑,影响施工.同时为了现场道路的畅通和行人的安全，根据现场情况我方现对该部分土方支护工程提出施工方案，拟组织施工。请建设单位和监理单位予以审核并予批准和同意。三、施工准备1、现场劳动力配备：瓦工：20名普工：30名钢筋工：5名砼工：2名架子工：5名2、主要机械配备：手推车10辆磅秤1台砂浆搅拌机1台电焊机1台打夯机2台因护坡砌砖最低从-9.300m开始，所以采用塔吊配合垂直吊运材料从基坑上部场地到操作场地。3、材料准备砖、砂地材和水泥等材料根据实际需要，按现场材料计划提供；回填土为外购优质黄土加石灰拌和为灰土分层夯实。四、施工方法和技术措施1、基坑支护方案：在现有基坑土钉墙支护的基础上，沿原有基坑坡道东、南两边沿砌240mm厚支护挡土砖墙，采用M5水泥砂浆，每层砖向内收5CM，形成错台。同时在砌砖护坡时，一边砌砖，一边夯实回填土方。为了增强砖护坡的整体性在中间部位和顶部设240×370mm钢筋混凝土圈梁，配4Φ14钢筋,箍筋φ8＠200。表面采用C15防水细石混凝土加φ6.5＠200钢筋网片填实、抹平、压光，最薄处厚度4CM。该部分施工平面图如下已做护坡支护挡土砖墙A需回填支护部分A东原有坡道已做护坡基坑坡道平面图－0.300需回填支护部分原有坡道－9.600A-A剖面图支护挡土砖墙示意图2、土方回填本工程土方回填工程为地下室外围土回填，采用灰土回填。回填土的摊铺、碾压、夯实应分层进行，每层虚铺厚度以20～30cm为宜。碾压机械选用蛙式打夯机夯实。回填土的压实系数应确保设计要求。⑴回填土材料的要求土料：土料采用外购粘土，土内不得含有松软杂质土或耕植土等。⑵施工要点及技术措施①首先应对基坑进行验槽，消除松土，并打底夯两遍，要求平整干净。如有集水、淤泥或局部软弱层及孔洞等，应及时挖除后用灰土分层回填夯实。②回填土的施工应连续进行，并尽快完成。拌制好的灰土应当日铺填夯压，随伴随用。③地下水位以下的基坑内施工时，应采取排水措施。夯实后的灰土三天内不得受水浸泡。④雨季施工要注意观察天气情况，必须采取防雨、排水措施，以保证灰土在基坑内无集水的状态下施工。刚打完的灰土，如突然遇雨，应将松软灰土除去，并填补夯实；稍受湿的灰土可在晾干后补夯。严禁雨水浸泡地基，确保工程质量。3、砌体工程（1）施工准备①材料及主要机具A、实心砖砌块：品种、规格、强度等级符合设计要求，有出厂证明、复试报告等。B、水泥：32.5R普通硅酸盐水泥，有...
