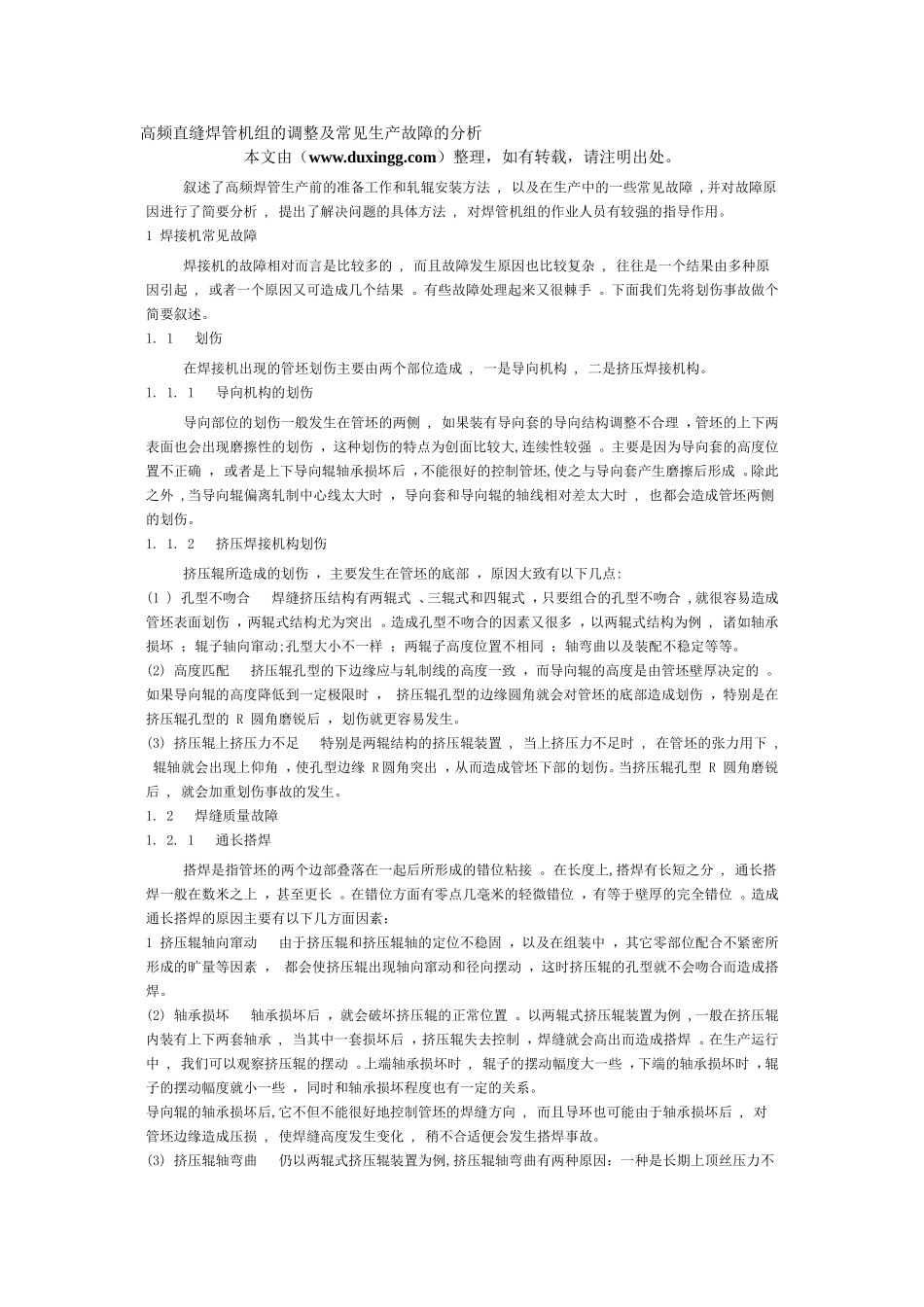

高频直缝焊管机组的调整及常见生产故障的分析本文由（www.duxingg.com）整理，如有转载，请注明出处。叙述了高频焊管生产前的准备工作和轧辊安装方法,以及在生产中的一些常见故障,并对故障原因进行了简要分析,提出了解决问题的具体方法,对焊管机组的作业人员有较强的指导作用。1焊接机常见故障焊接机的故障相对而言是比较多的,而且故障发生原因也比较复杂,往往是一个结果由多种原因引起,或者一个原因又可造成几个结果。有些故障处理起来又很棘手。下面我们先将划伤事故做个简要叙述。1.1划伤在焊接机出现的管坯划伤主要由两个部位造成,一是导向机构,二是挤压焊接机构。1.1.1导向机构的划伤导向部位的划伤一般发生在管坯的两侧,如果装有导向套的导向结构调整不合理，管坯的上下两表面也会出现磨擦性的划伤，这种划伤的特点为创面比较大,连续性较强。主要是因为导向套的高度位置不正确，或者是上下导向辊轴承损坏后，不能很好的控制管坯,使之与导向套产生磨擦后形成。除此之外,当导向辊偏离轧制中心线太大时，导向套和导向辊的轴线相对差太大时,也都会造成管坯两侧的划伤。1.1.2挤压焊接机构划伤挤压辊所造成的划伤，主要发生在管坯的底部，原因大致有以下几点:(1)孔型不吻合焊缝挤压结构有两辊式、三辊式和四辊式，只要组合的孔型不吻合,就很容易造成管坯表面划伤，两辊式结构尤为突出。造成孔型不吻合的因素又很多，以两辊式结构为例,诸如轴承损坏；辊子轴向窜动;孔型大小不一样；两辊子高度位置不相同；轴弯曲以及装配不稳定等等。(2)高度匹配挤压辊孔型的下边缘应与轧制线的高度一致，而导向辊的高度是由管坯壁厚决定的。如果导向辊的高度降低到一定极限时，挤压辊孔型的边缘圆角就会对管坯的底部造成划伤，特别是在挤压辊孔型的R圆角磨锐后，划伤就更容易发生。(3)挤压辊上挤压力不足特别是两辊结构的挤压辊装置,当上挤压力不足时,在管坯的张力用下,辊轴就会出现上仰角，使孔型边缘R圆角突出，从而造成管坯下部的划伤。当挤压辊孔型R圆角磨锐后,就会加重划伤事故的发生。1.2焊缝质量故障1.2.1通长搭焊搭焊是指管坯的两个边部叠落在一起后所形成的错位粘接。在长度上,搭焊有长短之分,通长搭焊一般在数米之上，甚至更长。在错位方面有零点几毫米的轻微错位，有等于壁厚的完全错位。造成通长搭焊的原因主要有以下几方面因素：1挤压辊轴向窜动由于挤压辊和挤压辊轴的定位不稳固，以及在组装中，其它零部位配合不紧密所形成的旷量等因素，都会使挤压辊出现轴向窜动和径向摆动，这时挤压辊的孔型就不会吻合而造成搭焊。(2)轴承损坏轴承损坏后，就会破坏挤压辊的正常位置。以两辊式挤压辊装置为例,一般在挤压辊内装有上下两套轴承,当其中一套损坏后，挤压辊失去控制，焊缝就会高出而造成搭焊。在生产运行中,我们可以观察挤压辊的摆动。上端轴承损坏时,辊子的摆动幅度大一些，下端的轴承损坏时，辊子的摆动幅度就小一些，同时和轴承损坏程度也有一定的关系。导向辊的轴承损坏后,它不但不能很好地控制管坯的焊缝方向,而且导环也可能由于轴承损坏后,对管坯边缘造成压损,使焊缝高度发生变化,稍不合适便会发生搭焊事故。(3)挤压辊轴弯曲仍以两辊式挤压辊装置为例,挤压辊轴弯曲有两种原因：一种是长期上顶丝压力不足的外弯曲；一种是上顶丝压力过大时内弯曲。检查时,释放顶紧装置，可将钢板尺的立面放置在辊子的端面上，以检查另一个辊子的端面与钢板尺的倾斜角。当轴外弯曲时，划伤由弯轴的辊子造成;当轴内弯曲时,划伤则由不弯轴的辊子所造成。(4)挤压力大由于挤压力过大而造成的搭焊管,一般发生在薄壁管生产中,普通的厚壁管生产中极少发生。这是因为在薄壁管生产中,由于管坯的钢度较差,一旦挤压力过大时,管坯宽度在孔型内产生了太大的余量后不能被接纳,就会向其它空间运动而形成搭焊。所以在孔型设计时，要根据不同的管子壁厚选择适当的孔型半径和辊缝留量,同时还要注意适度调整挤压量大小。(5)导向辊倾斜正常情况下,导向辊应该呈水平位置,为了更好地控制焊缝,导向辊可以做倾斜调整。如果倾斜角度太大时,导向环的伸出量又大,随着导向辊的旋转,辊环就会压迫管坯边缘异样变形,特别是在薄壁管...
