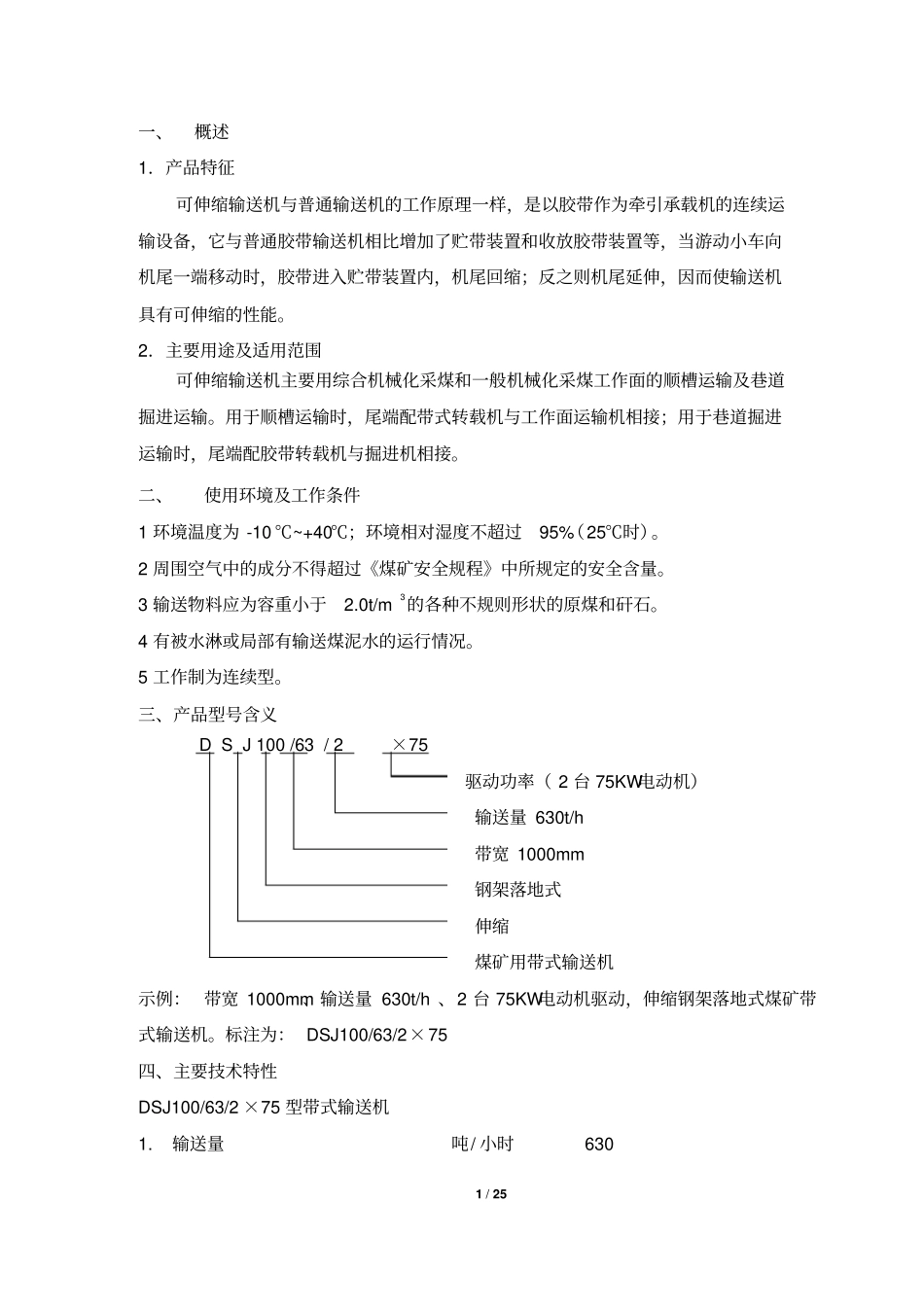

DSJ100输送机使用说明书（执行标准MT820-2006、MT/T901-2000）产品名称:带式输送机产品型号:DSJ100/63/2×75目录1、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12、使用环境及工作条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13、产品型号含义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14、主要技术特性⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15、工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36、结构概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37、安装、调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯88、使用、操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯119、保养、维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1210、故障分析与排除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1511、运输、贮存⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1712、安全警示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1713、其他⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯191/25一、概述1．产品特征可伸缩输送机与普通输送机的工作原理一样，是以胶带作为牵引承载机的连续运输设备，它与普通胶带输送机相比增加了贮带装置和收放胶带装置等，当游动小车向机尾一端移动时，胶带进入贮带装置内，机尾回缩；反之则机尾延伸，因而使输送机具有可伸缩的性能。2．主要用途及适用范围可伸缩输送机主要用综合机械化采煤和一般机械化采煤工作面的顺槽运输及巷道掘进运输。用于顺槽运输时，尾端配带式转载机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。二、使用环境及工作条件1环境温度为-10℃~+40℃；环境相对湿度不超过95%（25℃时）。2周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。3输送物料应为容重小于2.0t/m3的各种不规则形状的原煤和矸石。4有被水淋或局部有输送煤泥水的运行情况。5工作制为连续型。三、产品型号含义DSJ100/63/2×75驱动功率（2台75KW电动机）输送量630t/h带宽1000mm钢架落地式伸缩煤矿用带式输送机示例：带宽1000mm、输送量630t/h、2台75KW电动机驱动，伸缩钢架落地式煤矿带式输送机。标注为：DSJ100/63/2×75四、主要技术特性DSJ100/63/2×75型带式输送机1.输送量吨/小时6302/252.输送长度米10003.输送带速度米/秒1.94.贮藏胶带长度米505.与转载机搭接最大长度米126.传动滚筒直径毫米Φ6307.卸载改向滚筒直径毫米Φ4008.机尾改向滚筒直径毫米Φ4009.托辊直径毫米Φ10810.贮带部分改向滚筒直径毫米φ320、φ20011.输送带规格1000S整芯阻燃带宽度毫米1000纵向拉断强度牛顿/毫米108012.主电机型号YBS-75功率千瓦2×75转速转/分1470电压伏660/114013.减速机型号JS75速比24.4375814.液力偶合器YOXD45015.张紧绞车JH-5回柱绞车牵引力KN50绳速米/每秒0.17电机型号YB132M-4电机功率千瓦7.5电机电压伏380/66016.机头传动部分外形尺寸（长×宽×高）毫米4755×2290×161517.机尾外形尺寸（长×宽×高）毫米16922×1586×68618.总重千克665213/25五、工作原理本产品与普通带式输送机的工作原理相同，是以胶带作为牵引承载机构的连续运输设备。它与普通胶带输送机相比增加了贮带装置和收放胶带装置。驱动滚筒外层包胶，磨擦系数大，初张力小，由电机及减速机的驱动，在满足尤拉公式的情况下带动胶带转动，同时，胶带作为承载及牵引工具承载散状物料作连续不断的运输。1．除转载机与机尾有一搭接长度可供工作面快速推进外，通过贮带装置也可使皮带机得到伸长和缩短，从而能较有效地提高顺槽运输能力加快回采和掘进进度。2．机身为钢架落地式，钢架式机身结构简单，安装拆卸及调正方便。3．全机所采用槽形托辊，规格统一都可通用互换。上托辊采用三个托辊绞接，悬挂了纵梁上。4．设置在机身固定部分的胶带张紧装置采用电动回柱绞车拖动代替人工张紧。5．传动滚筒外层包胶摩按系数大，初张力小胶带张力亦小。6．输送机的电气设备有隔爆性能可用有煤尘及瓦斯的矿井。六、结构概述伸缩输送机分为固定部分和非固定部分两大部分（见图1）。固定部分由机头传动装置、贮带装置、收放胶带装置等组成；非固定部分由无螺栓连接的快速可拆支架、机尾等组成。1．机头传动装置（见图2）由电动机、减速器、...
