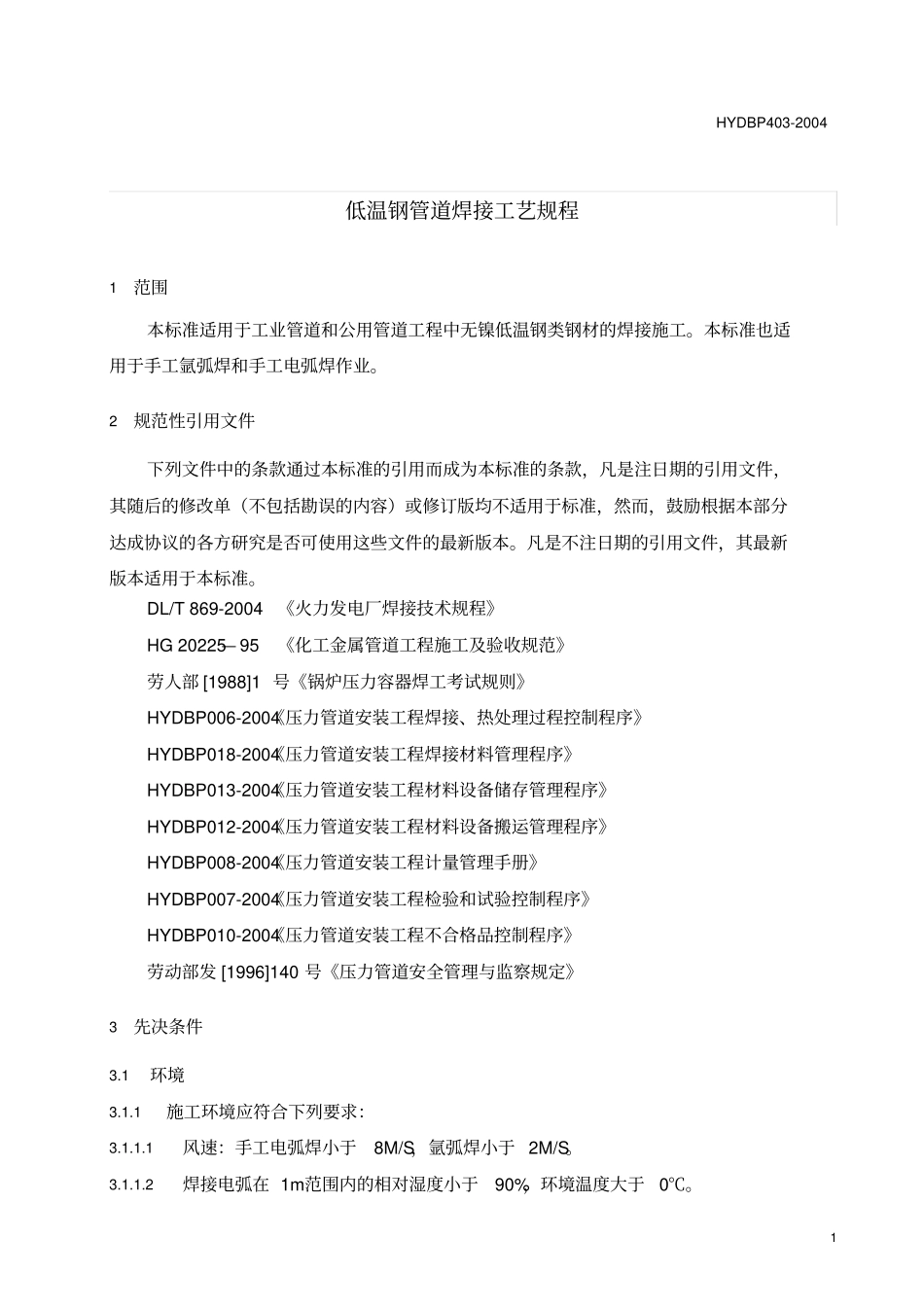

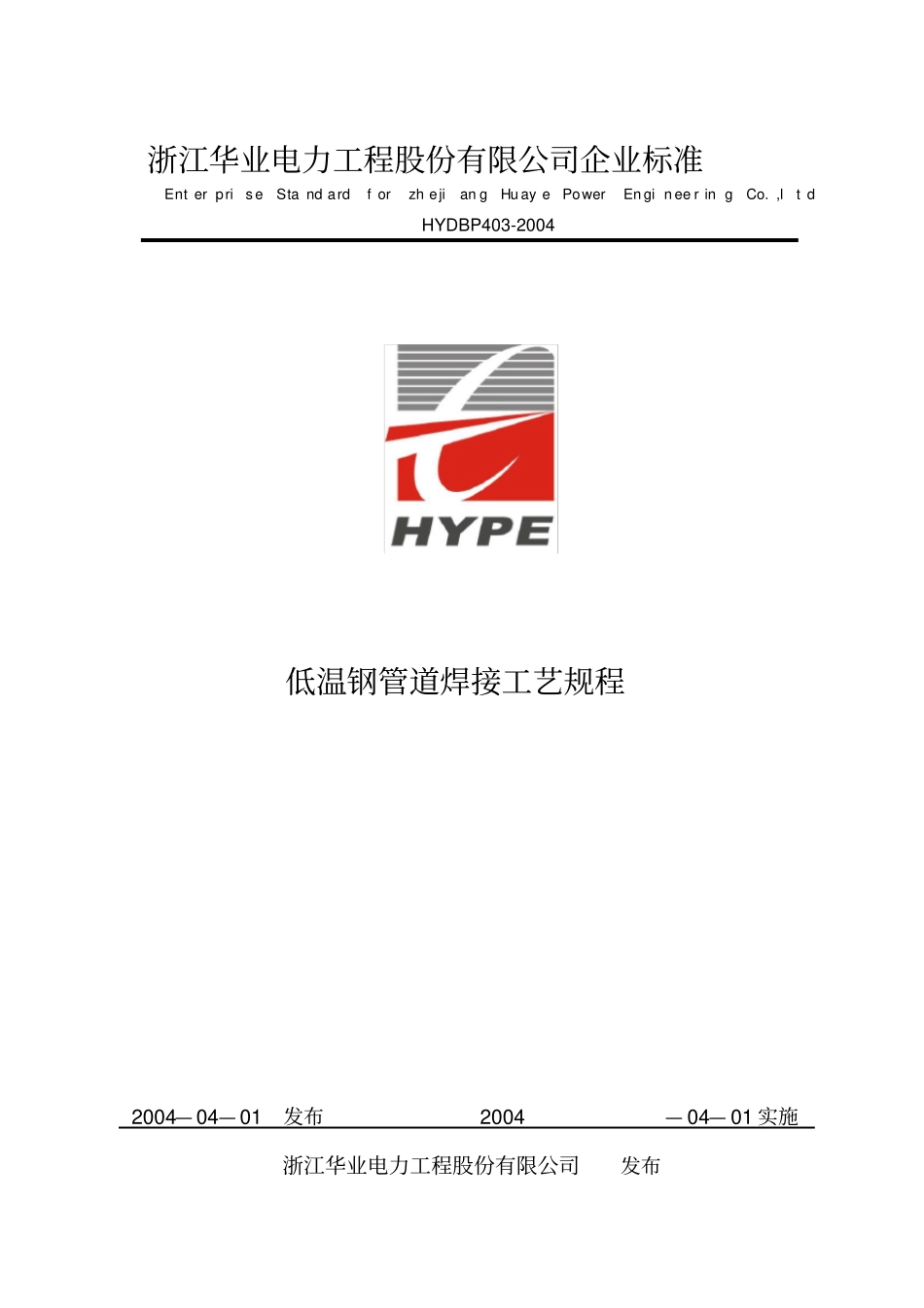

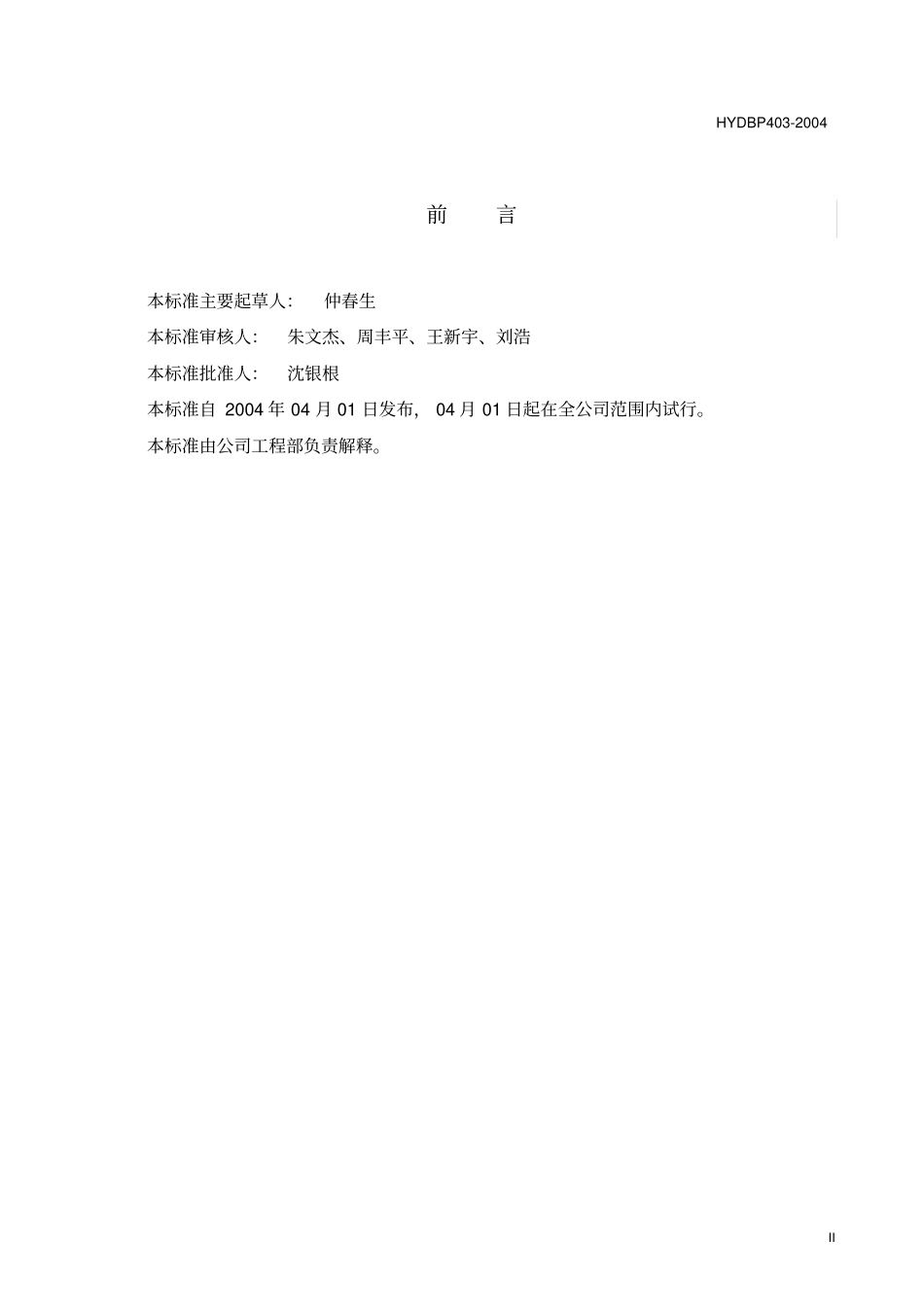

浙江华业电力工程股份有限公司企业标准EnterpriseStandardforzhejiangHuayePowerEngineeringCo.,ltdHYDBP403-2004低温钢管道焊接工艺规程2004—04—01发布2004—04—01实施浙江华业电力工程股份有限公司发布HYDBP403-2004II前言本标准主要起草人：仲春生本标准审核人：朱文杰、周丰平、王新宇、刘浩本标准批准人：沈银根本标准自2004年04月01日发布，04月01日起在全公司范围内试行。本标准由公司工程部负责解释。HYDBP403-20041低温钢管道焊接工艺规程1范围本标准适用于工业管道和公用管道工程中无镍低温钢类钢材的焊接施工。本标准也适用于手工氩弧焊和手工电弧焊作业。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。DL/T869-2004《火力发电厂焊接技术规程》HG20225—95《化工金属管道工程施工及验收规范》劳人部[1988]1号《锅炉压力容器焊工考试规则》HYDBP006-2004《压力管道安装工程焊接、热处理过程控制程序》HYDBP018-2004《压力管道安装工程焊接材料管理程序》HYDBP013-2004《压力管道安装工程材料设备储存管理程序》HYDBP012-2004《压力管道安装工程材料设备搬运管理程序》HYDBP008-2004《压力管道安装工程计量管理手册》HYDBP007-2004《压力管道安装工程检验和试验控制程序》HYDBP010-2004《压力管道安装工程不合格品控制程序》劳动部发[1996]140号《压力管道安全管理与监察规定》3先决条件3.1环境3.1.1施工环境应符合下列要求：3.1.1.1风速：手工电弧焊小于8M/S，氩弧焊小于2M/S。3.1.1.2焊接电弧在1m范围内的相对湿度小于90%，环境温度大于0℃。HYDBP403-200423.1.1.3非下雨、下雪天气。3.1.2当环境条件不符合上述要求时，必须采取挡风、防雨、预加热（＜50℃＝、防寒等有效措施。3.2低温钢焊接控制流程图见图1。图1低温钢焊接控制流程图3.3焊接材料3.3.1低温钢管道焊接材料的采购和入库（一级库）由公司物资部负责，按《物资采购控制程序》和《焊材保管程序》执行。3.3.2低温钢管道焊接材料入二级库的保管、焊剂、烘干、发放、回收由各项目部负责，按《焊接材料保管程序》执行。3.3.3氩弧焊所用氩气纯度不低于99.95%。3.4焊接设备焊接工艺评定焊接工艺焊工焊接材料焊接设备焊件准备焊接环境下达任务书实施评定评定报告审批工艺评定报告工艺规程编制工艺卡焊接工艺卡焊工培训考试焊工资格审核焊工上岗资格验收入库保管发放按制度管理计量、仪表定期校验母材管理坡口加工校验按要求管理焊接技术交底焊前检查焊接组装施焊检验进入下工序返修工艺审批不合格项处理HYDBP403-200433.4.1低温钢管道焊接时的设备可选用逆变焊机和可控硅整流焊机。施工用焊接、热处理设备由项目部负责，管理按施工机械维护制度执行。3.4.2焊接设备、热处理设备所使用的计量仪表应处于正常工作状况，并定期校验，由质量部门负责，按《检验、测量和试验设备控制程序》执行。3.5焊工3.5.1焊工应经焊接培训中心培训，并按国家劳动人事部颁发的《锅炉压力容器焊工考试规则》经考试合格后取得“锅炉压力容器焊工合格证”，其合格项目满足所承担的焊接工作。3.5.2焊工持证的合格项目均要求在有效期内。3.6技术交底3.6.1低温钢管道焊接施工前由焊接技术人员向焊工、热处理工、焊接检验员等有关人员进行技术交底，并作好技术交底记录。3.6.2技术交底的基本内容3.6.2.1焊接及焊后热处理工艺、要点及措施。3.6.2.2焊接机工具。3.6.2.3焊接质量要求。3.6.2.4其他有关低温钢管道焊接工艺的特殊要求、重点和注意事项。3.6.2.5焊前检查低温用钢管焊接前由焊接检验员会同焊接技术人员和焊工，检查焊接技术交底内容的落实情况，确认符合工艺要求后方可组装、施焊。4焊接基本要求4.1焊接施工程序见图2。HYDBP403-20044图2焊接施工程序注：虚框表示当要求时。4.2对口4.2.1推荐的坡口形式如下：4.2.1.1壁厚δ在3＜δ≤16mm时，选用V形坡口，其坡口形式如图3。图33＜δ≤16mm时，V形...
