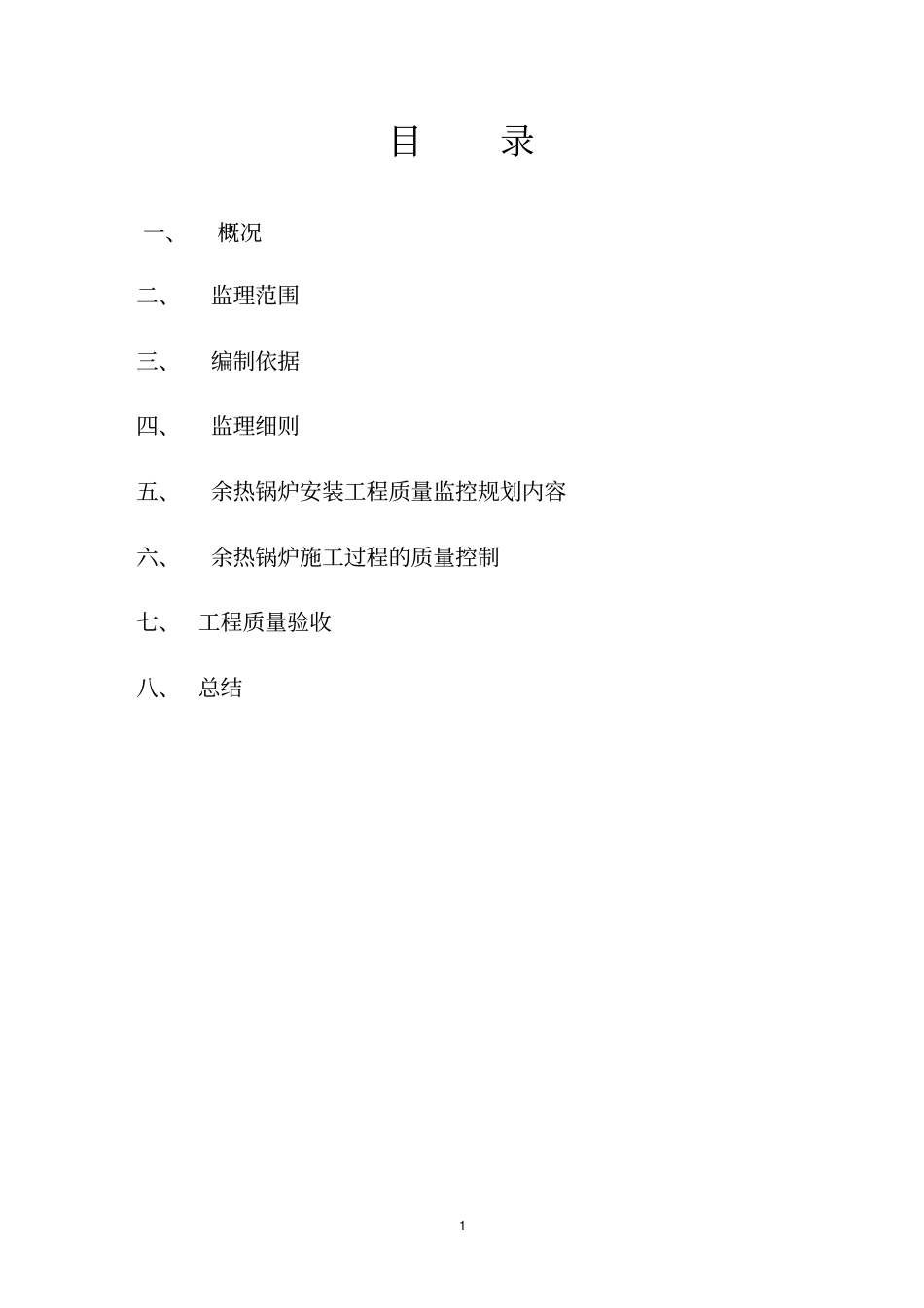

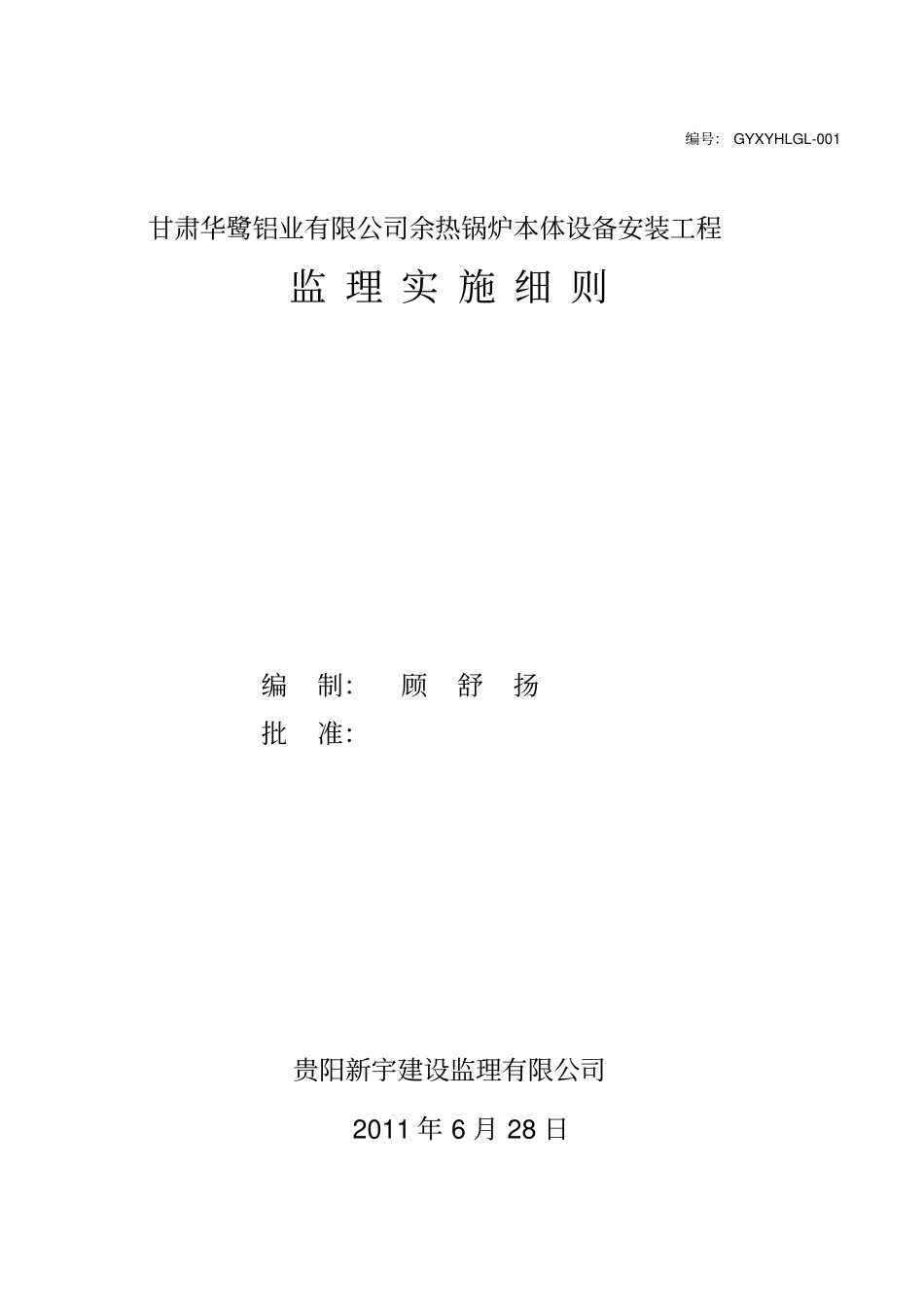

编号：GYXYHLGL-001甘肃华鹭铝业有限公司余热锅炉本体设备安装工程监理实施细则编制：顾舒扬批准：贵阳新宇建设监理有限公司2011年6月28日1目录一、概况二、监理范围三、编制依据四、监理细则五、余热锅炉安装工程质量监控规划内容六、余热锅炉施工过程的质量控制七、工程质量验收八、总结2第一章、概况1、工程名称：甘肃华鹭铝业有限公司余热锅炉本体设备安装工程2、工程内容：Q22/900-8-1.25型余热锅炉本体安装工程。3、锅炉本体主要参数：计算蒸发量：8t/h。额定蒸汽压力：1.25MPa。进入锅炉烟气量：22000Nm3/h。进入锅炉烟气温度900℃。对流管束受热面积488㎡。省煤器受热面积424.8㎡。4、锅炉本体主要附件：上汽包：直径1000mm壁厚16mm管口1080个下汽包：直径800mm壁厚14mm管口1080个安全阀：汽包安全阀两台(1)DN80PN25(2)DN60PN25省煤器安全阀一台(1)DN40PN25普通阀门汇总：截止阀13台。止回阀2台。闸阀2台。节流阀1台。快排阀1台。第二章、监理范围甘肃华鹭铝业有限公司余热锅炉本体设备安装。第三章、编制依据1．依照“监理合同”、“监理规划”内容条款。2．依据《锅炉安装工程施工及验收规范》（GB50273-2009），《蒸汽锅炉安全技术监察规程》内容。3．二一七锅炉厂、贵阳铝镁设计院、华鹭铝厂所提要求及合同附件安装技术说明。4．业主锅炉房及设计院合同有关条款规定。5．建设监理法规技术条款部分。6．履行“监理合同”及“监理规划”安装及分部试运阶段技术条款部分。3第四章、监理细则坚持按“监理合同”及“监理规范”内容认真履行监理职责，一切用事实与数据说话的原则，坚持标准，贯彻科学、公正、客观、质量效益的企业精神，竭诚优质服务。余热锅炉本体安装监理实施细则：1．监承双方专题协商研究明确质量控制的W、H点、隐蔽工程、关键工序、特殊工序的设定，按二级网络进度准时进点监检，力求工程进度达到业主要求。2．参加建筑单位施工前，按设计图校核检查预埋螺栓套管、锚固板、中压汽门座架埋铁及基础几何尺寸符合图纸要求。3．审查施工单位质保体系、质量机构及锅炉安装技术措施及工艺流程、安全文明施工措施，并参与技术交底，督促实施。4．审查施工单位设备安装的量器具、试验仪器，确认精度准确，在法定计量标准单位检验有效期内。5．对工程质量有重大影响的施工机械，检查施工单位提供的技术性能报告和安装技术措施，安装后现场见证空负荷、额定负荷、1.25倍、1.1倍的负荷试验，检查各关键部位无残余变形和异常现象方可使用，凡不符合质量要求的督促进行整改，否则禁止使用。6．检查施工单位防治质量通病的措施，督促实施。7．参与现场设备开箱检验和存放设备保管的检查，对发现的设备缺陷提出处理建议，督促进行处理，杜绝带有缺陷的设备使用在工程上。8．参与施工图会审和制造厂现场设备安装技术交底，未经审核的图纸，不准施工。9．检查施工单位的试验室、特殊工种、试验人员所持资质证件及从事的工作范围是否符合规定，否则不允许上岗工作。10．参与会审重要项目的开工申请报告，确认准备工作符合规定要求（能连续施工的）方可进行施工。4第五章、余热锅炉安装工程质量监控规划内容序号控制点设置控制方式1安装前的基础复查.W2汽包就位检查W3对流管束就位检查R4阀门水压试验S5对流管束焊接前检查H6汽包人孔门封闭S7锅炉本体水压试验S见证方式：R—记录确认点H——停工待检点S——连续监视监护W--见证点第六章、余热锅炉施工过程的质量控制根据国家锅炉安装工程施工及验收规范、安装工程监理要求，特制定适用本工程安装质量控制项目或工序。一、余热锅炉基础要求：1、测量放线，锅炉基础的纵横向几何尺寸及标高。2、基础混凝土表面修磨，铲除疏松层，裸露基础坚实。3、按设计及制造厂提供的垫铁布置图进行，标高应符合设计要求。4、各预埋件的尺寸、标高检查是否正确。二、余热锅炉钢平台要求：51．对梁柱框架等主要构件进行长度和直线度复检。2．在每根柱子上进行安装标高划线。3．钢架偏差应符合图纸要求。三、本体汽水管道安装1．对流管束安装应按照规范进行一定数量的探伤作业。2．与汽包连接的阀前管道不得使用焊接弯管。3．各管道保证畅通。...
