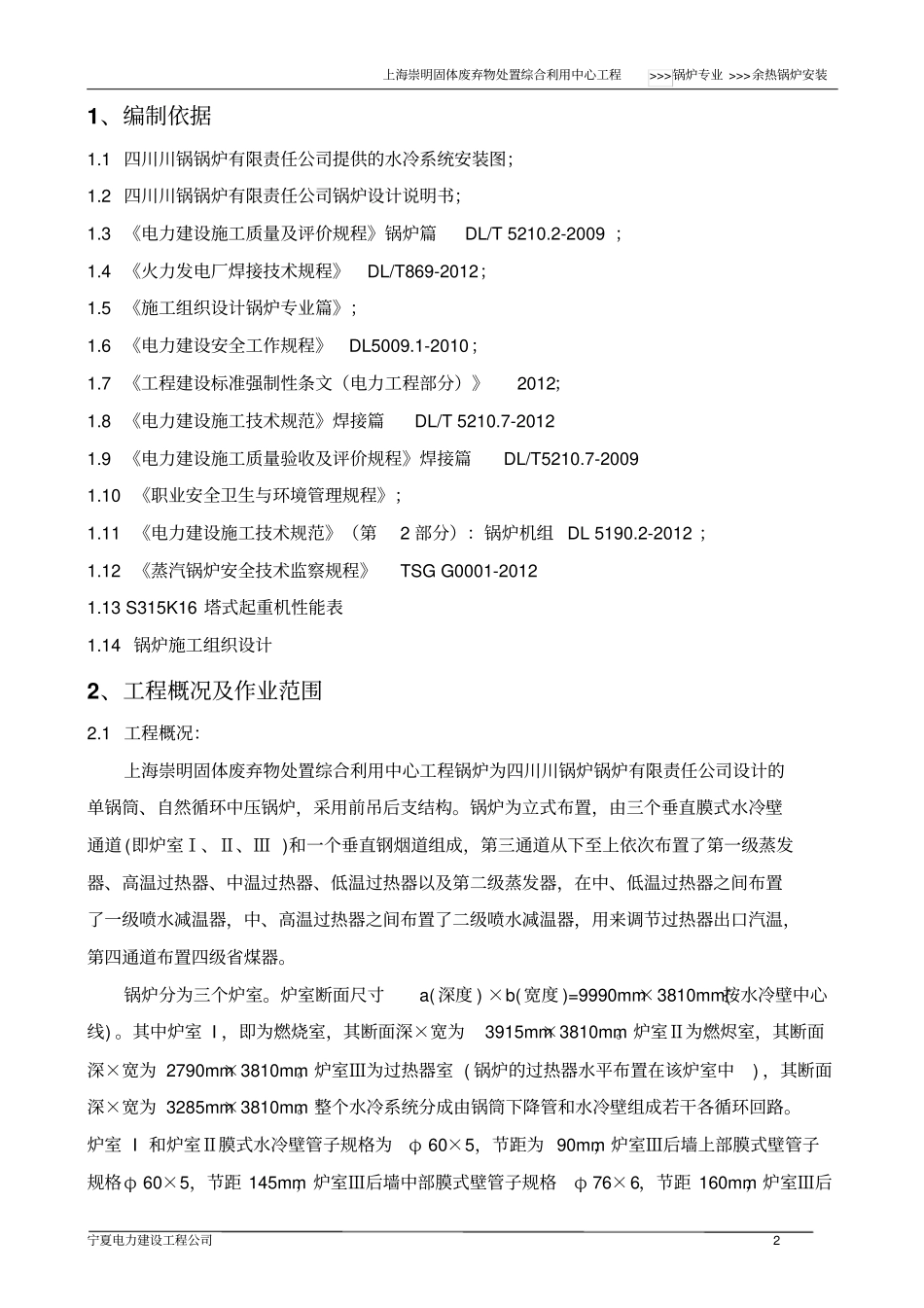

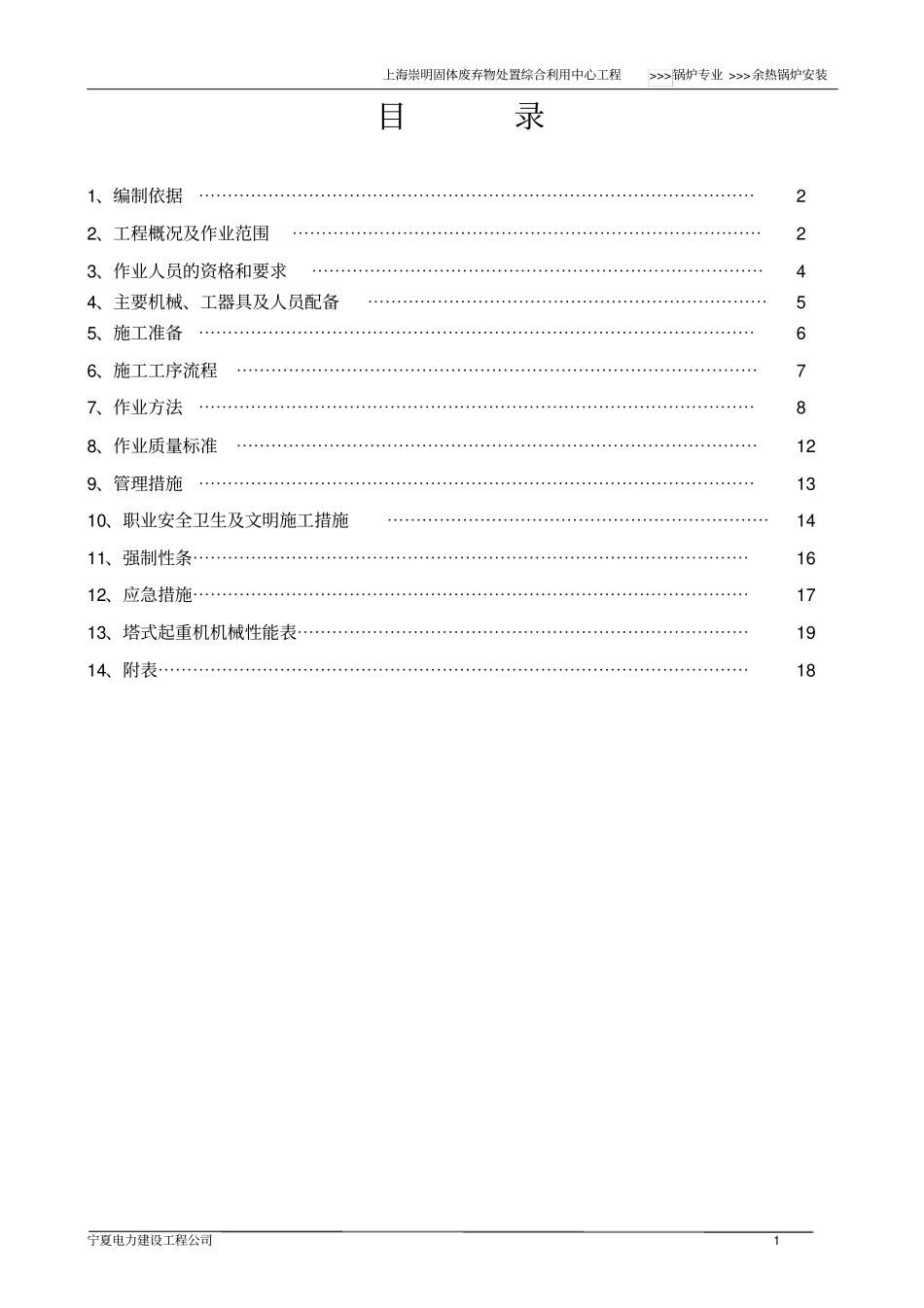

上海崇明固体废弃物处置综合利用中心工程>>>锅炉专业>>>余热锅炉安装宁夏电力建设工程公司1目录1、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22、工程概况及作业范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23、作业人员的资格和要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44、主要机械、工器具及人员配备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯55、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯66、施工工序流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯77、作业方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯88、作业质量标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯129、管理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1310、职业安全卫生及文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1411、强制性条⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1612、应急措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1713、塔式起重机机械性能表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1914、附表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18上海崇明固体废弃物处置综合利用中心工程>>>锅炉专业>>>余热锅炉安装宁夏电力建设工程公司21、编制依据1.1四川川锅锅炉有限责任公司提供的水冷系统安装图；1.2四川川锅锅炉有限责任公司锅炉设计说明书；1.3《电力建设施工质量及评价规程》锅炉篇DL/T5210.2-2009；1.4《火力发电厂焊接技术规程》DL/T869-2012；1.5《施工组织设计锅炉专业篇》；1.6《电力建设安全工作规程》DL5009.1-2010；1.7《工程建设标准强制性条文（电力工程部分）》2012；1.8《电力建设施工技术规范》焊接篇DL/T5210.7-20121.9《电力建设施工质量验收及评价规程》焊接篇DL/T5210.7-20091.10《职业安全卫生与环境管理规程》；1.11《电力建设施工技术规范》（第2部分）：锅炉机组DL5190.2-2012；1.12《蒸汽锅炉安全技术监察规程》TSGG0001-20121.13S315K16塔式起重机性能表1.14锅炉施工组织设计2、工程概况及作业范围2.1工程概况：上海崇明固体废弃物处置综合利用中心工程锅炉为四川川锅炉锅炉有限责任公司设计的单锅筒、自然循环中压锅炉，采用前吊后支结构。锅炉为立式布置，由三个垂直膜式水冷壁通道(即炉室Ⅰ、Ⅱ、Ⅲ)和一个垂直钢烟道组成，第三通道从下至上依次布置了第一级蒸发器、高温过热器、中温过热器、低温过热器以及第二级蒸发器，在中、低温过热器之间布置了一级喷水减温器，中、高温过热器之间布置了二级喷水减温器，用来调节过热器出口汽温，第四通道布置四级省煤器。锅炉分为三个炉室。炉室断面尺寸a(深度)×b(宽度)=9990mm×3810mm(按水冷壁中心线)。其中炉室I，即为燃烧室，其断面深×宽为3915mm×3810mm。炉室Ⅱ为燃烬室，其断面深×宽为2790mm×3810mm。炉室Ⅲ为过热器室(锅炉的过热器水平布置在该炉室中)，其断面深×宽为3285mm×3810mm。整个水冷系统分成由锅筒下降管和水冷壁组成若干各循环回路。炉室I和炉室Ⅱ膜式水冷壁管子规格为φ60×5，节距为90mm，炉室Ⅲ后墙上部膜式壁管子规格φ60×5，节距145mm，炉室Ⅲ后墙中部膜式壁管子规格φ76×6，节距160mm，炉室Ⅲ后上海崇明固体废弃物处置综合利用中心工程>>>锅炉专业>>>余热锅炉安装宁夏电力建设工程公司3墙下部膜式壁管子规格φ89×6，节距200mm，在炉室Ⅲ中还水平布置有两级蒸发受热面，一级蒸发器由φ38×5的管片共19片组成，二级蒸发器由φ38×5的管片共25片组成。炉膛水冷壁沿高度方向每隔3m左右布置一层刚性梁，以增加整个水冷炉室的刚性，整个水冷壁组成刚性吊箍式结构，水冷壁本身及其所属炉墙及刚性梁等重量均通过水冷壁系统吊挂装置悬吊在顶梁间的承载梁上，并可以向下自由膨胀。过热器由低温段、中温段和高温段三级过热器组成，水平布置在炉室Ⅲ内；高温过热器与中温过热...
