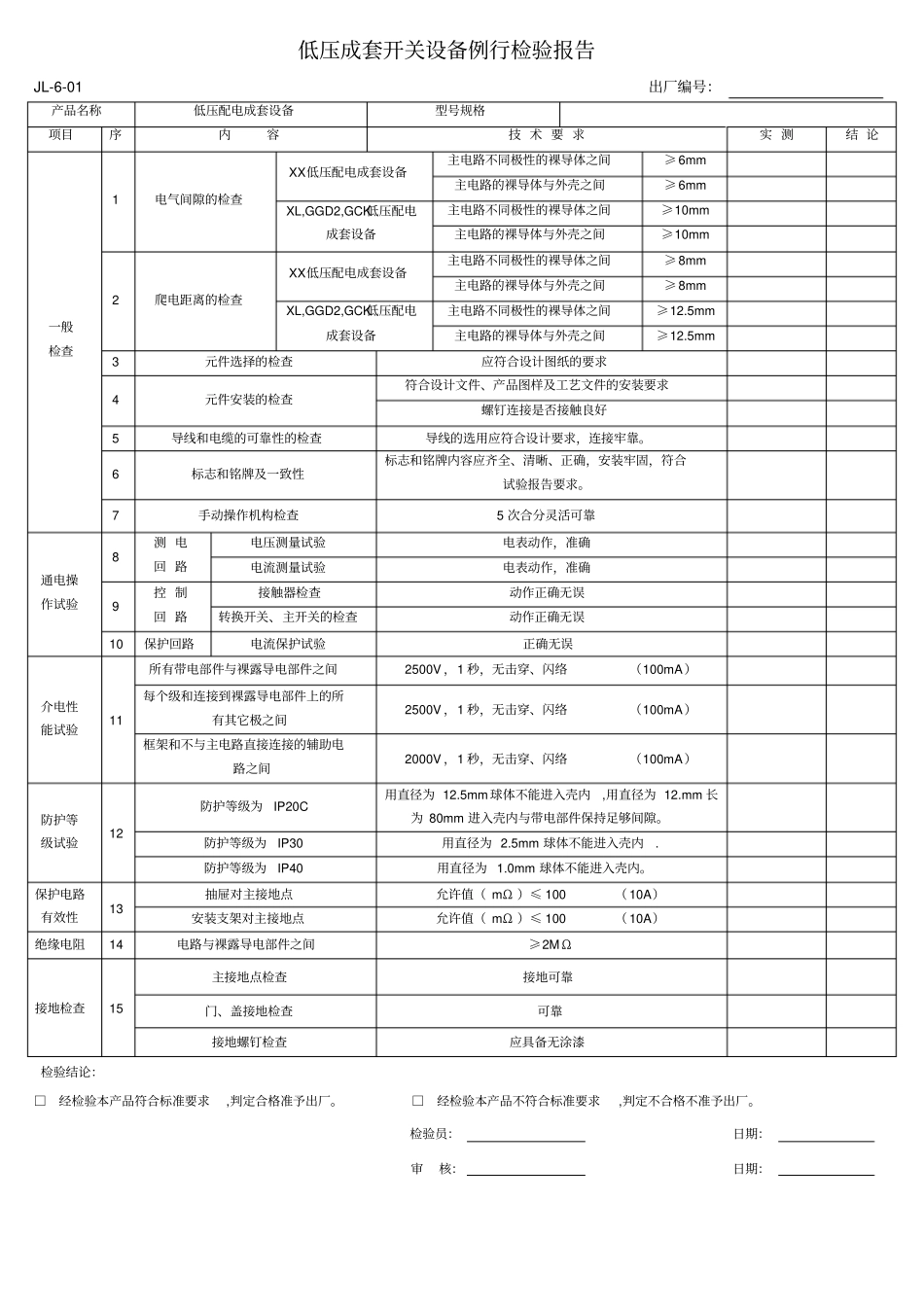

低压成套开关设备例行检验报告JL-6-01出厂编号：产品名称低压配电成套设备型号规格项目序内容技术要求实测结论一般检查1电气间隙的检查XX低压配电成套设备主电路不同极性的裸导体之间≥6mm主电路的裸导体与外壳之间≥6mmXL,GGD2,GCK低压配电成套设备主电路不同极性的裸导体之间≥10mm主电路的裸导体与外壳之间≥10mm2爬电距离的检查XX低压配电成套设备主电路不同极性的裸导体之间≥8mm主电路的裸导体与外壳之间≥8mmXL,GGD2,GCK低压配电成套设备主电路不同极性的裸导体之间≥12.5mm主电路的裸导体与外壳之间≥12.5mm3元件选择的检查应符合设计图纸的要求4元件安装的检查符合设计文件、产品图样及工艺文件的安装要求螺钉连接是否接触良好5导线和电缆的可靠性的检查导线的选用应符合设计要求，连接牢靠。6标志和铭牌及一致性标志和铭牌内容应齐全、清晰、正确，安装牢固，符合试验报告要求。7手动操作机构检查5次合分灵活可靠通电操作试验8测电回路电压测量试验电表动作，准确电流测量试验电表动作，准确9控制回路接触器检查动作正确无误转换开关、主开关的检查动作正确无误10保护回路电流保护试验正确无误介电性能试验11所有带电部件与裸露导电部件之间2500V，1秒，无击穿、闪络（100mA）每个级和连接到裸露导电部件上的所有其它极之间2500V，1秒，无击穿、闪络（100mA）框架和不与主电路直接连接的辅助电路之间2000V，1秒，无击穿、闪络（100mA）防护等级试验12防护等级为IP20C用直径为12.5mm球体不能进入壳内,用直径为12.mm长为80mm进入壳内与带电部件保持足够间隙。防护等级为IP30用直径为2.5mm球体不能进入壳内.防护等级为IP40用直径为1.0mm球体不能进入壳内。保护电路有效性13抽屉对主接地点允许值（mΩ）≤100（10A）安装支架对主接地点允许值（mΩ）≤100（10A）绝缘电阻14电路与裸露导电部件之间≥2MΩ接地检查15主接地点检查接地可靠门、盖接地检查可靠接地螺钉检查应具备无涂漆检验结论：□经检验本产品符合标准要求,判定合格准予出厂。□经检验本产品不符合标准要求,判定不合格不准予出厂。检验员：日期：审核：日期：
