供热工程热水锅炉施工组织设计VIP免费

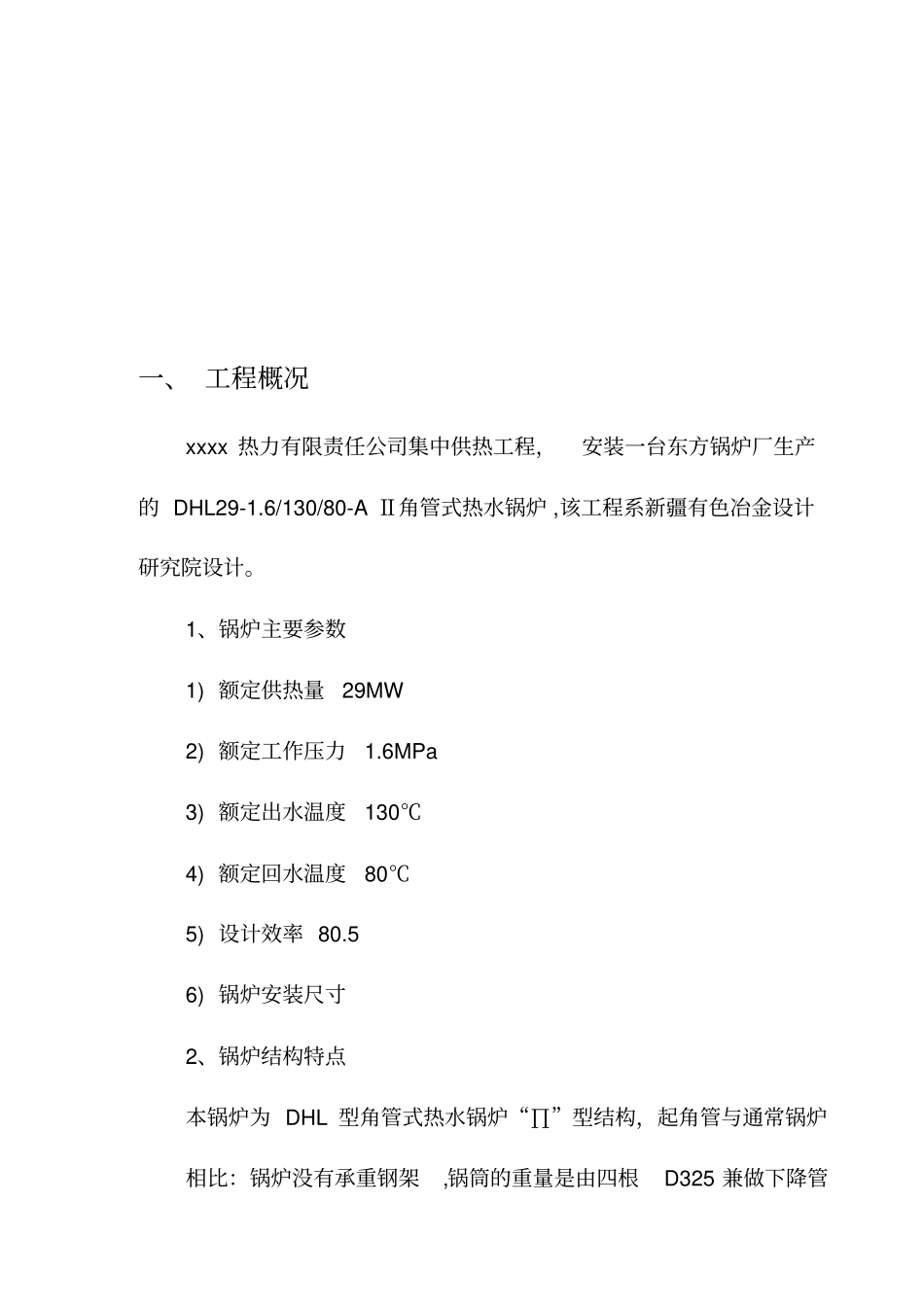

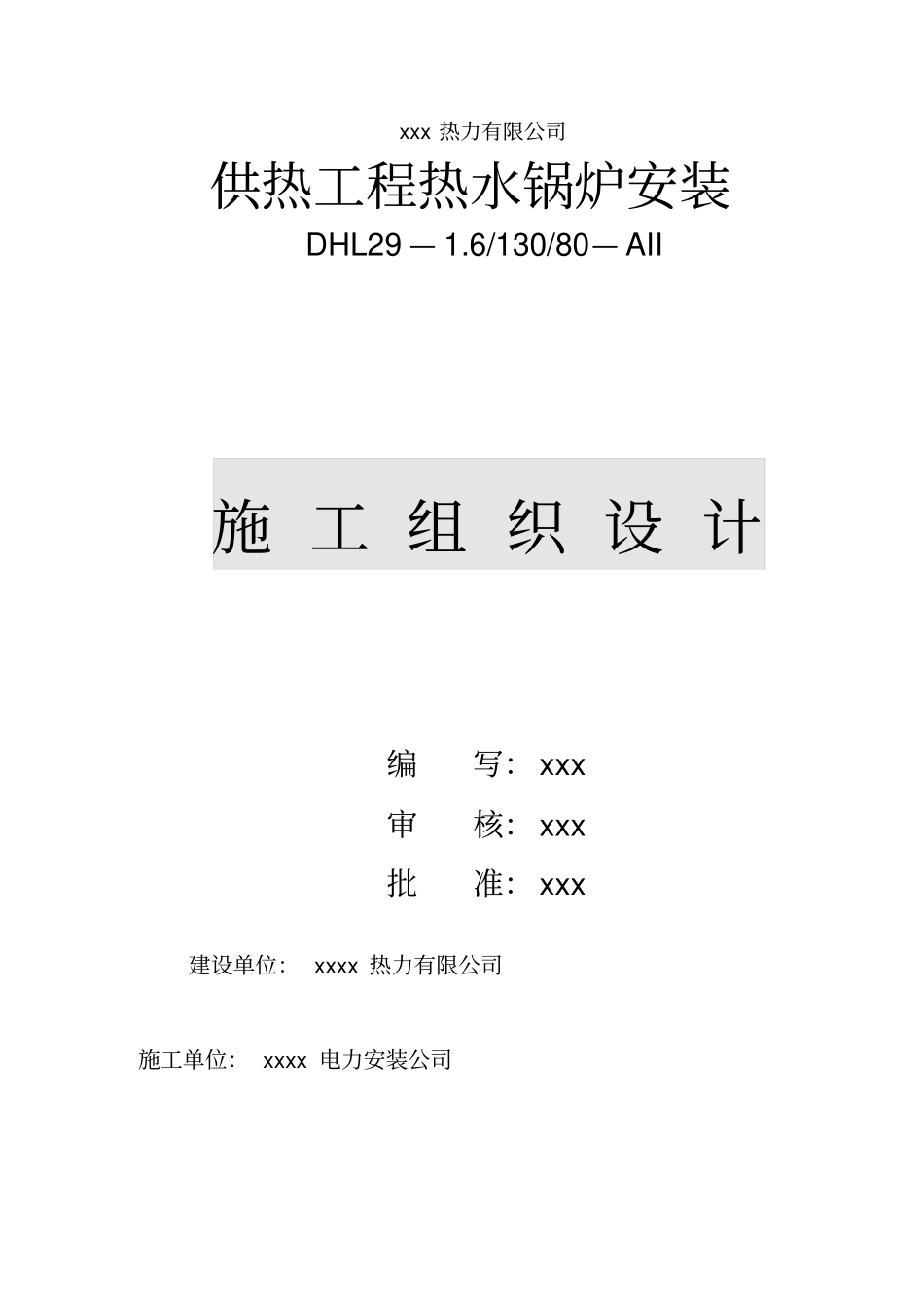

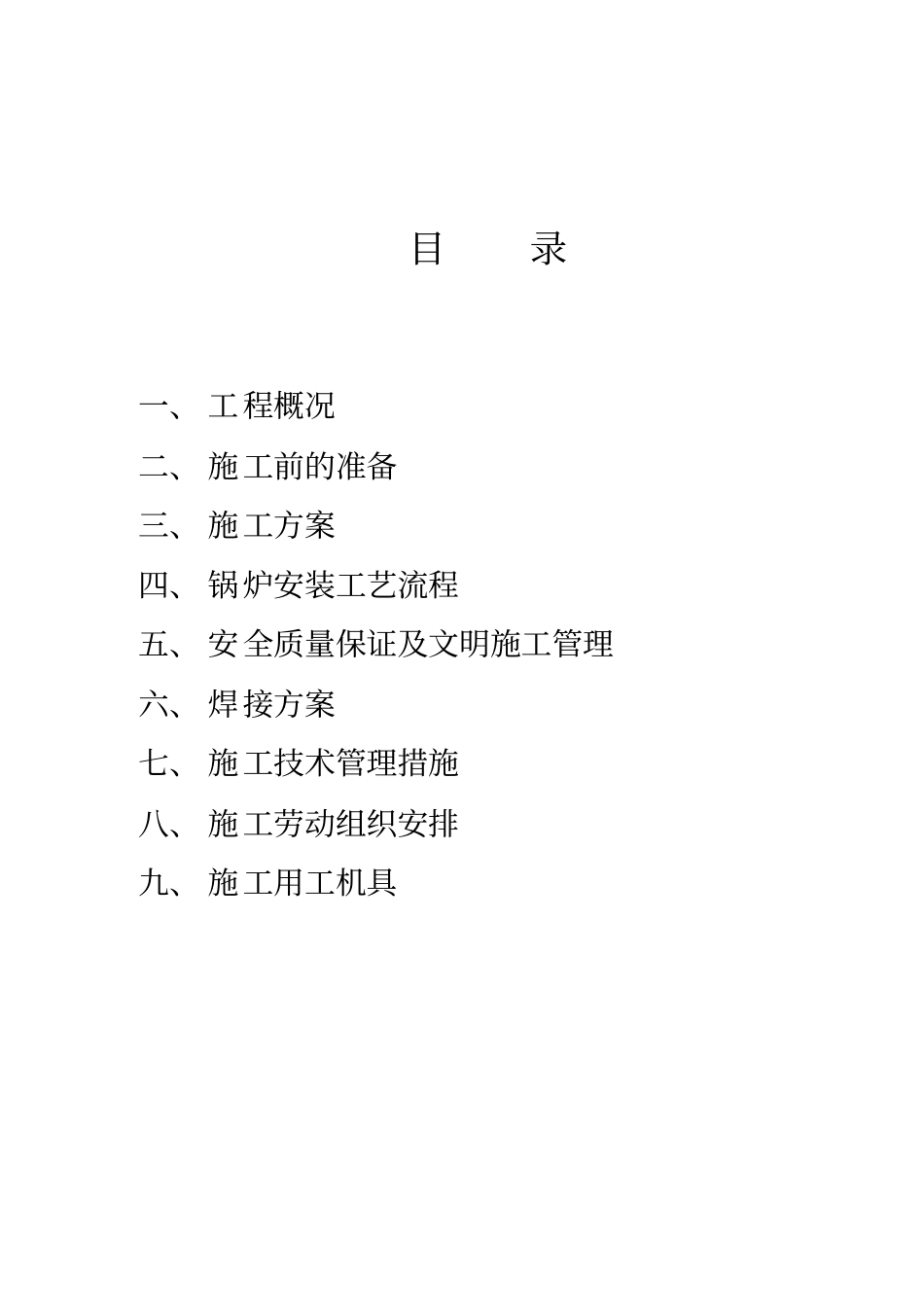

xxx热力有限公司供热工程热水锅炉安装DHL29—1.6/130/80—AII施工组织设计编写：xxx审核：xxx批准：xxx建设单位：xxxx热力有限公司施工单位：xxxx电力安装公司目录一、工程概况二、施工前的准备三、施工方案四、锅炉安装工艺流程五、安全质量保证及文明施工管理六、焊接方案七、施工技术管理措施八、施工劳动组织安排九、施工用工机具一、工程概况xxxx热力有限责任公司集中供热工程，安装一台东方锅炉厂生产的DHL29-1.6/130/80-AⅡ角管式热水锅炉,该工程系新疆有色冶金设计研究院设计。1、锅炉主要参数1)额定供热量29MW2)额定工作压力1.6MPa3)额定出水温度130℃4)额定回水温度80℃5)设计效率80.56)锅炉安装尺寸2、锅炉结构特点本锅炉为DHL型角管式热水锅炉“∏”型结构，起角管与通常锅炉相比：锅炉没有承重钢架,锅筒的重量是由四根D325兼做下降管的立管承担,故称为角管式锅炉。四根立管与锅筒、左右上、下集箱、前后下集箱等按水循环的工艺要求，互相连接形成牢固的锅炉本体结构。平台、扶梯另设槽钢制作立柱支撑。采用东方锅炉厂生产的新型专利炉排，两侧分段送风，推拉式放灰门。前后轴距7900mm炉排宽4640mm。水循环方式为炉膛部分自然循环与对流受热面强制循环相叠加，后烟道的对流受热面与炉膛部分循环方式不同。3、合同签定的安装项目：（锅炉的安装项目如下）1)落灰斗检查、校核，落灰斗砌筑2)炉排及调速器安装3)锅炉本体及钢架平台扶梯安装4)鼓风机安装，空气预热器安装5)引风机安装4、本锅炉安装期限本锅炉安装期限计划为9月15日开工，入冬前供热。二、施工前的准备1、技术资料1)图纸：锅炉厂制造图纸两套，设计院图纸三套（经甲、乙方、设计院三方会审无误后的图纸）。2)安装执行的国家标准3）锅炉安装表、卡、单等准备。2、编制施工预算3、施工进度计划（附表一）4、施工用工机具（附表二）5、施工劳动组织安排（附表三）6、施工准备1）学习全部锅炉图纸、技术资料及国家现行有关锅炉设备的规程、规范、技术标准，做好施工图纸会审工作。2）开工前做到三通一平：水、电、道路通畅。3）施工所用的材料、机械、设备、工具及仪器配备齐全。4）临时设施、吊装用扒杆吊、卷扬机、电焊机按使用要求就位，并在安装就位前做好检修和安全防护工作。5）施工技术人员配备齐全，对各工种人员进行技术培训和技术交底。6）按规划地点堆放材料。不同规格的材料分类堆放，并做好标识，登记造册，做好收发凭证，保管好材质说明书等原始资料。7）设备及零部件、检查验收由甲乙双方共同进行：根据厂家提供的装箱单清点、核实设备的名称、型号、规格、数量随机附件、设备、附属材料、工具、出厂合格证及其他技术文件是否齐全。检查设备在制造、运输过程中有无质量问题，主要是检查外观质量，对于设备内在质量和尺寸误差的检查，可以在以后的施工过程中进行。填好验收记录，办好移交手续。8）填写开工报告。安装的设备主材、装置性材料、临设（电焊机、吊装设备）等装好可使用，安装施工组织设计，施工图纸，甲乙双方签定的合同，三证等基本满足现场施工即可填写开工报告，上报当地劳动局锅检所审批后方可施工。三、施工方案1、炉基础放线及灰斗验收，渣斗砌筑1）安装前，由设计、土建和安装单位三方联合对基础进行检查验收。基础外观：不得有漏筋、裂纹等缺陷。土建单位向安装单位移交纵横中心线及标高的基准点2）按基础图测量基础尺寸及位置偏差，位置及外形尺寸用皮尺测量，座标高度用水平仪测量，平面水平度用水平仪测量。3）基础划线：以锅炉基础中心线为准，将炉排、空气预热器、平台钢架、灰渣斗的纵横中心线及1米标高线划出，并用油漆标记。核对各种预埋铁的位置是否准确。认真填写基础划线记录。2、炉排及调速器安装1）设备清点及验查：清点检查炉条片、炉链、销轴、滚轮、套管、调风、放灰设备、左右墙板、槽钢、工字钢、前后轴等数量和质量（GB50273—98）2）炉排安装炉排左右墙板及接梁安装：待炉排中心及预埋铁位置验收合格后，可安装左右墙板及连接钢梁，各连接梁相互之间的左右前后水平误差〈1mm，左右墙板间的跨距为+5mm，墙板垂直度公差为3mm，墙板水平度公差全长〈5mm。找...
