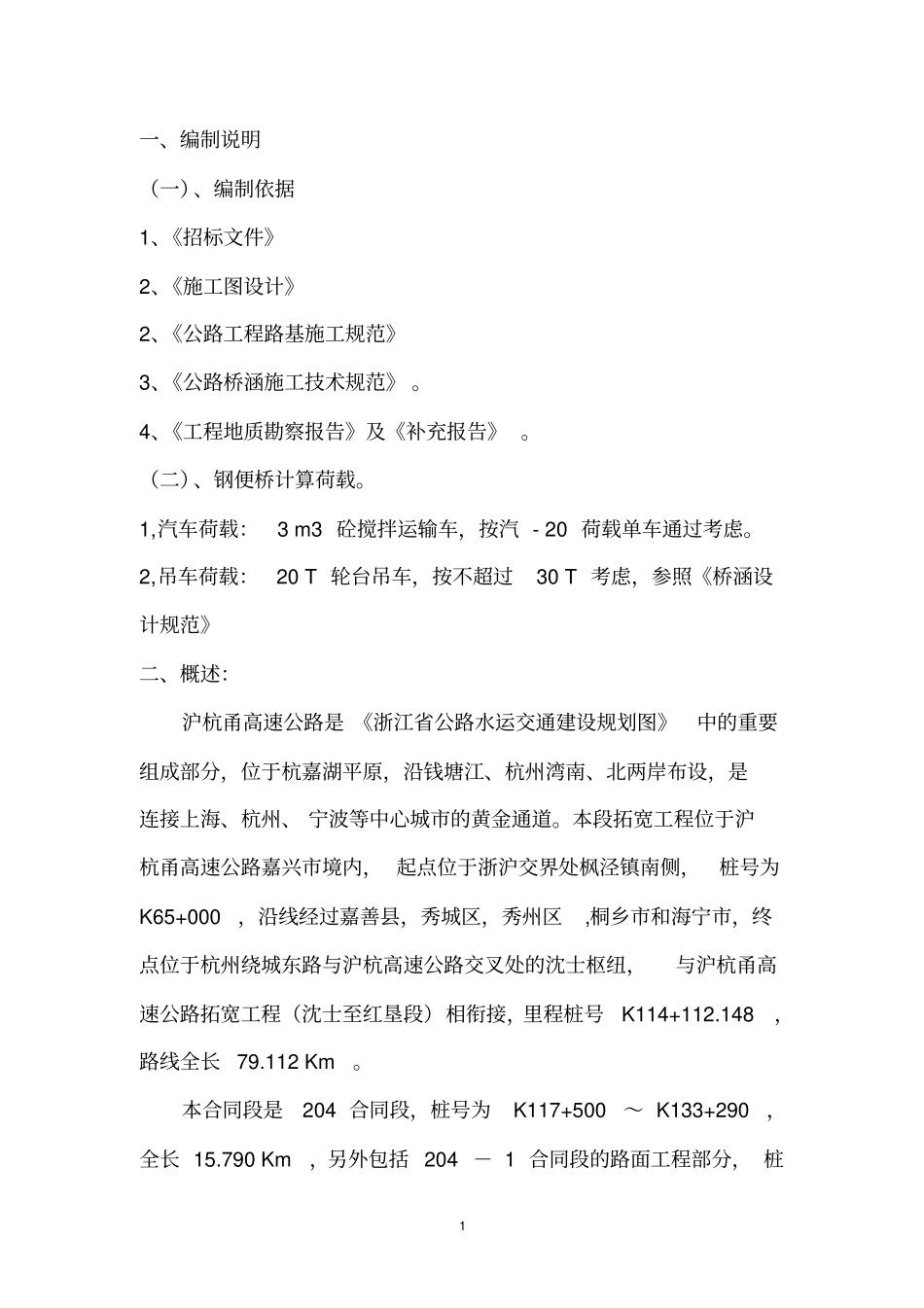

便桥、便道上报监理施工方案新改_第1页
1/18

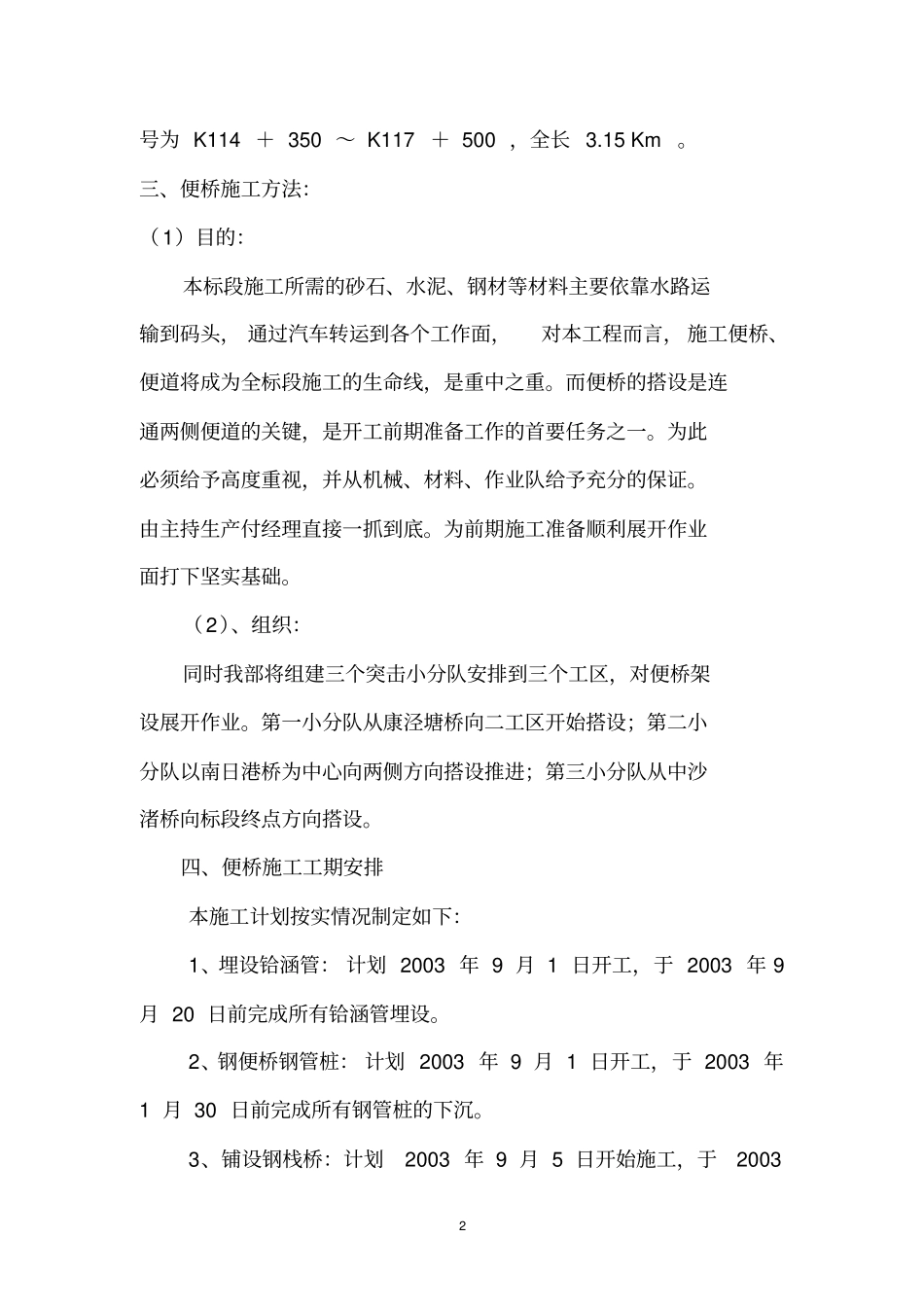

便桥、便道上报监理施工方案新改_第2页
2/18

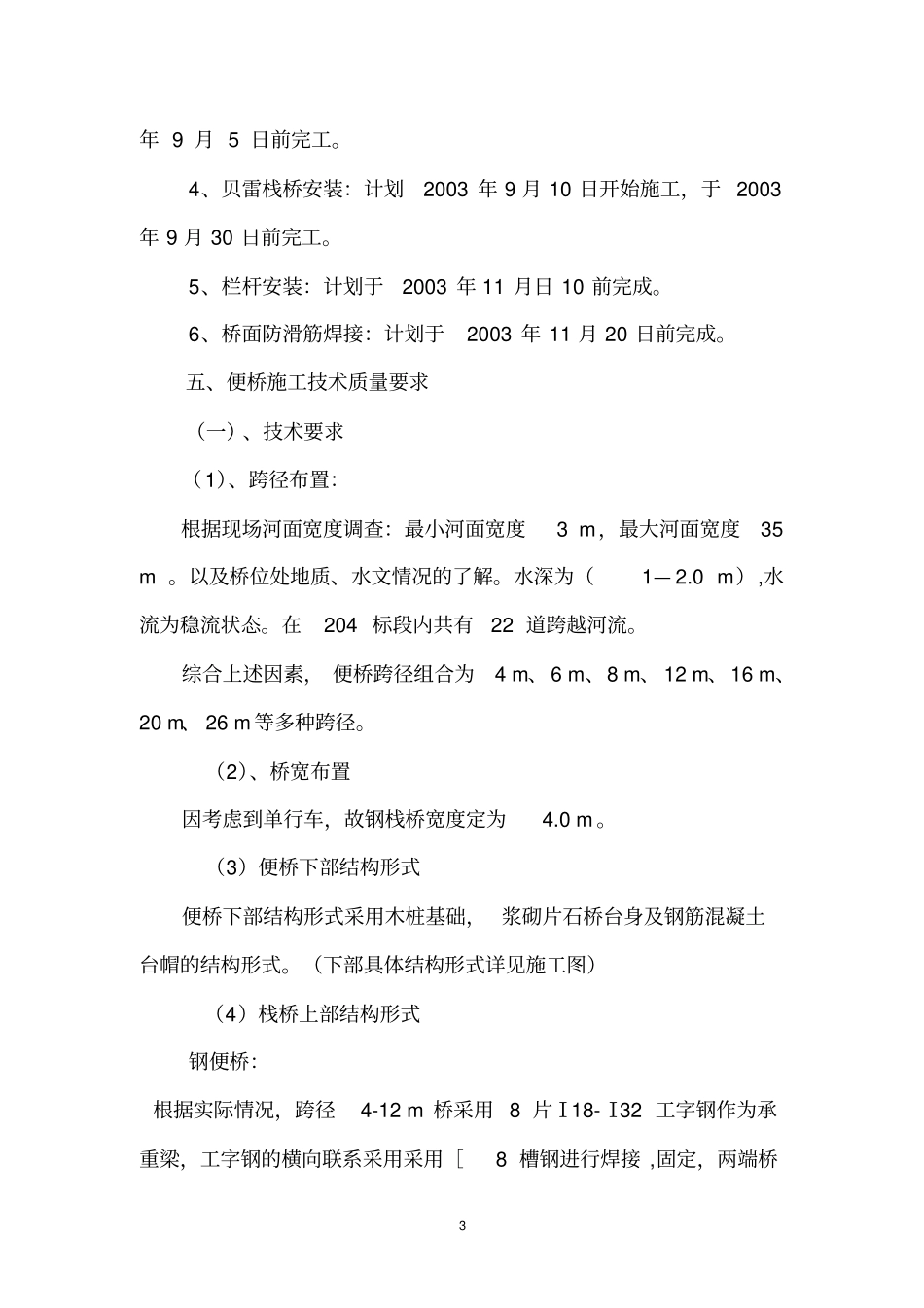

便桥、便道上报监理施工方案新改_第3页
3/18
1一、编制说明(一)、编制依据1、《招标文件》2、《施工图设计》2、《公路工程路基施工规范》3、《公路桥涵施工技术规范》。4、《工程地质勘察报告》及《补充报告》。(二)、钢便桥计算荷载。1,汽车荷载:3m3砼搅拌运输车,按汽-20荷载单车通过考虑。2,吊车荷载:20T轮台吊车,按不超过30T考虑,参照《桥涵设计规范》二、概述:沪杭甬高速公路是《浙江省公路水运交通建设规划图》中的重要组成部分,位于杭嘉湖平原,沿钱塘江、杭州湾南、北两岸布设,是连接上海、杭州、宁波等中心城市的黄金通道。本段拓宽工程位于沪杭甬高速公路嘉兴市境内,起点位于浙沪交界处枫泾镇南侧,桩号为K65+000,沿线经过嘉善县,秀城区,秀州区,桐乡市和海宁市,终点位于杭州绕城东路与沪杭高速公路交叉处的沈士枢纽,与沪杭甬高速公路拓宽工程(沈士至红垦段)相衔接,里程桩号K114+112.148,路线全长79.112Km。本合同段是204合同段,桩号为K117+500~K133+290,全长15.790Km,另外包括204-1合同段的路面工程部分,桩2号为K114+350~K117+500,全长3.15Km。三、便桥施工方法:(1)目的:本标段施工所需的砂石、水泥、钢材等材料主要依靠水路运输到码头,通过汽车转运到各个工作面,对本工程而言,施工便桥、便道将成为全标段施工的生命线,是重中之重。而便桥的搭设是连通两侧便道的关键,是开工前期准备工作的首要任务之一。为此必须给予高度重视,并从机械、材料、作业队给予充分的保证。由主持生产付经理直接一抓到底。为前期施工准备顺利展开作业面打下坚实基础。(2)、组织:同时我部将组建三个突击小分队安排到三个工区,对便桥架设展开作业。第一小分队从康泾塘桥向二工区开始搭设;第二小分队以南日港桥为中心向两侧方向搭设推进;第三小分队从中沙渚桥向标段终点方向搭设。四、便桥施工工期安排本施工计划按实情况制定如下:1、埋设铪涵管:计划2003年9月1日开工,于2003年9月20日前完成所有铪涵管埋设。2、钢便桥钢管桩:计划2003年9月1日开工,于2003年1月30日前完成所有钢管桩的下沉。3、铺设钢栈桥:计划2003年9月5日开始施工,于20033年9月5日前完工。4、贝雷栈桥安装:计划2003年9月10日开始施工,于2003年9月30日前完工。5、栏杆安装:计划于2003年11月日10前完成。6、桥面防滑筋焊接:计划于2003年11月20日前完成。五、便桥施工技术质量要求(一)、技术要求(1)、跨径布置:根据现场河面宽度调查:最小河面宽度3m,最大河面宽度35m。以及桥位处地质、水文情况的了解。水深为(1—2.0m),水流为稳流状态。在204标段内共有22道跨越河流。综合上述因素,便桥跨径组合为4m、6m、8m、12m、16m、20m、26m等多种跨径。(2)、桥宽布置因考虑到单行车,故钢栈桥宽度定为4.0m。(3)便桥下部结构形式便桥下部结构形式采用木桩基础,浆砌片石桥台身及钢筋混凝土台帽的结构形式。(下部具体结构形式详见施工图)(4)栈桥上部结构形式钢便桥:根据实际情况,跨径4-12m桥采用8片Ⅰ18-Ⅰ32工字钢作为承重梁,工字钢的横向联系采用采用[8槽钢进行焊接,固定,两端桥4台处下部采用长度为4m的松木桩,墙身采用浆砌片石浆筑。罩面层采用厚度为30CM的混凝土进行铰结。钢桁架栈桥采用钢桁架上承式结构,纵向共设置6片,桥面板采用(=10mm压花钢板,最后将铺设好的桥面板与纵梁进行焊接。对于大于跨度12M的采用疚配式贝雷桁片进行架设。(二)、钢栈桥施工顺序便桥搭设的先后原则。优先搭三个工区段与码头之间的钢便桥,以保证码头材料最早供应到搅拌站。为桥梁基桩、软基处理、筒桩等各分项工程施工提供最早砼浇筑便利条件。并按总工期安排要求依次衔接相邻桥梁施便桥搭设。便道开通机械从机通处入进。便道与钢便桥将平行施工作业。以此来满足工期保证的首要条件。(三)、施工总体安排现场施工组织机构:拟分三个专业钢便桥的搭设作业队,每个作业队设队长、技术主管各一名。同时按三个工区进行劳动组织划分。作业班组工作内容:负责钢管桩的下沉及钢便桥的纵、横梁、分配梁铺设和贝雷栈桥及桥面系的完善工作。现场每个作业队组织机构一览表:作业队长现场技术主管工种吊装工电焊工普工一工区...
