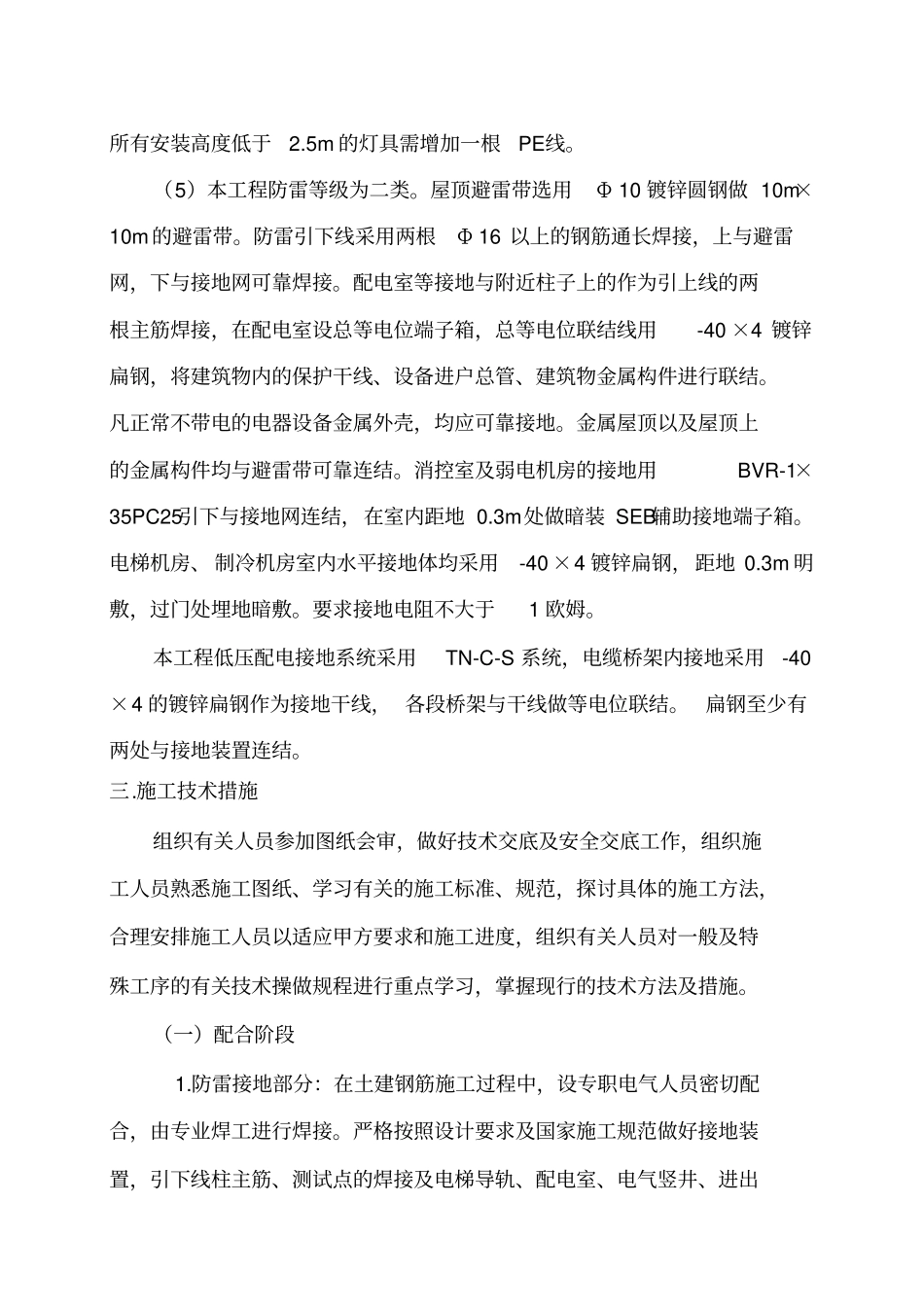

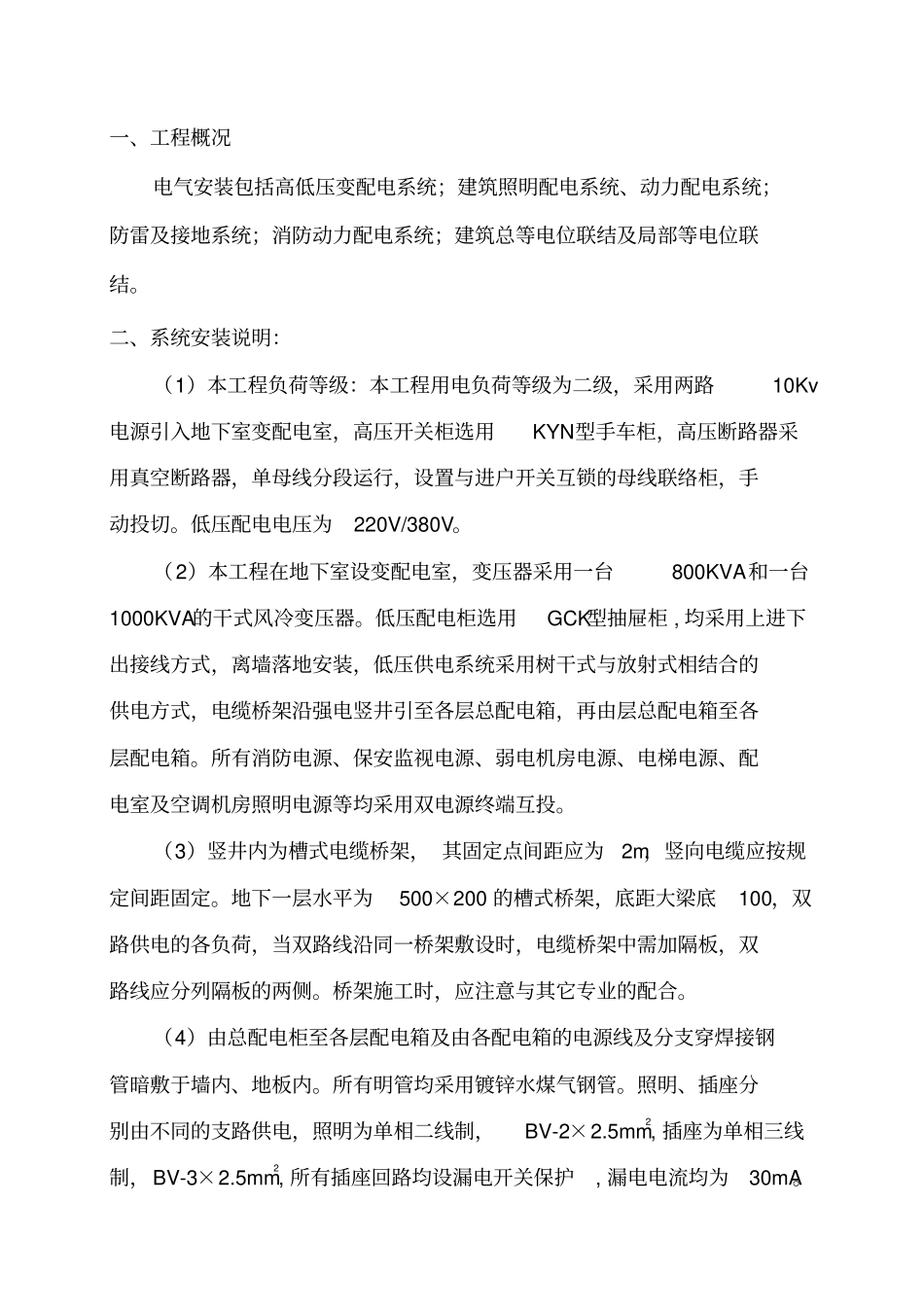

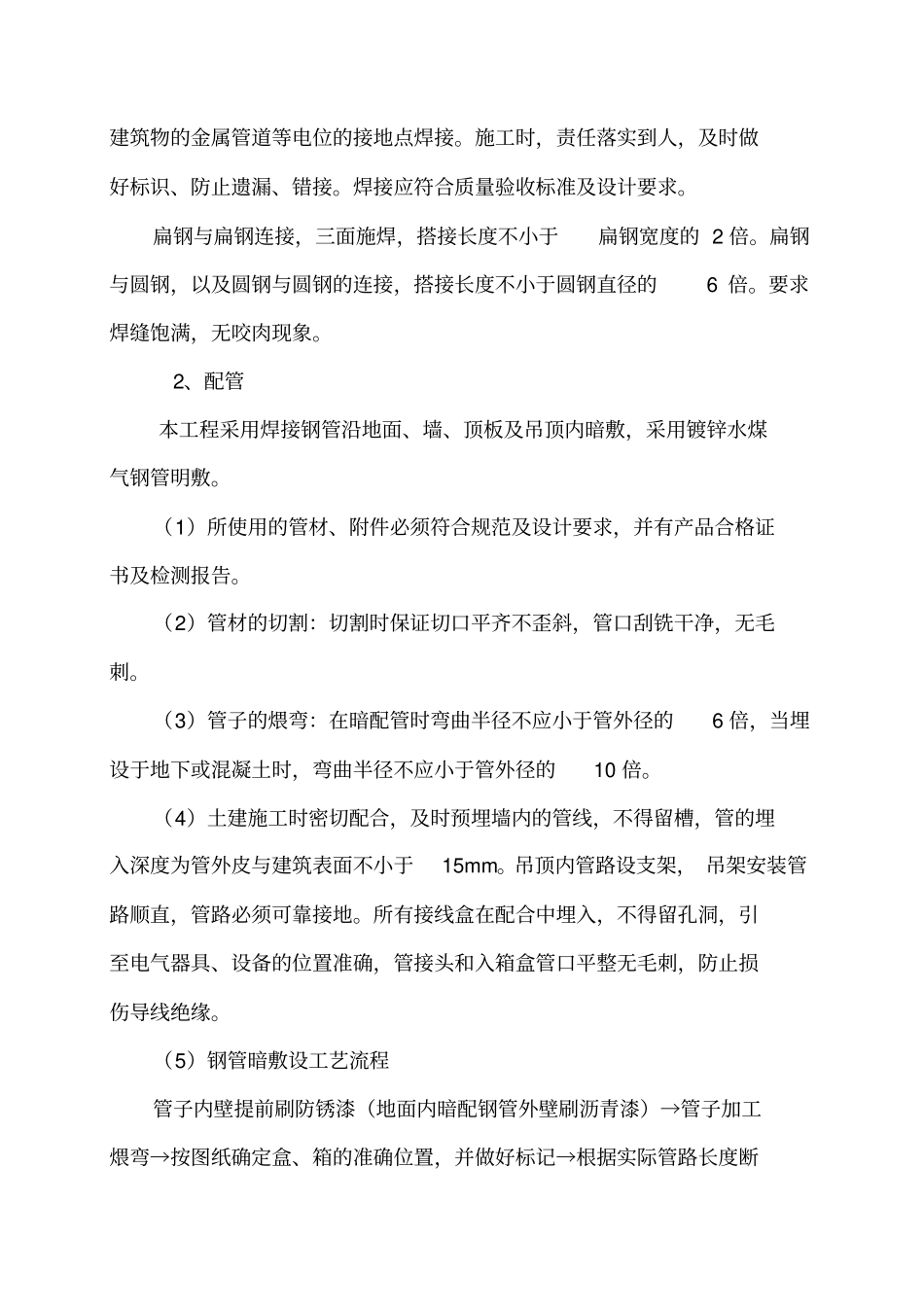

一、工程概况电气安装包括高低压变配电系统;建筑照明配电系统、动力配电系统;防雷及接地系统;消防动力配电系统;建筑总等电位联结及局部等电位联结。二、系统安装说明:(1)本工程负荷等级:本工程用电负荷等级为二级,采用两路10Kv电源引入地下室变配电室,高压开关柜选用KYN型手车柜,高压断路器采用真空断路器,单母线分段运行,设置与进户开关互锁的母线联络柜,手动投切。低压配电电压为220V/380V。(2)本工程在地下室设变配电室,变压器采用一台800KVA和一台1000KVA的干式风冷变压器。低压配电柜选用GCK型抽屉柜,均采用上进下出接线方式,离墙落地安装,低压供电系统采用树干式与放射式相结合的供电方式,电缆桥架沿强电竖井引至各层总配电箱,再由层总配电箱至各层配电箱。所有消防电源、保安监视电源、弱电机房电源、电梯电源、配电室及空调机房照明电源等均采用双电源终端互投。(3)竖井内为槽式电缆桥架,其固定点间距应为2m,竖向电缆应按规定间距固定。地下一层水平为500×200的槽式桥架,底距大梁底100,双路供电的各负荷,当双路线沿同一桥架敷设时,电缆桥架中需加隔板,双路线应分列隔板的两侧。桥架施工时,应注意与其它专业的配合。(4)由总配电柜至各层配电箱及由各配电箱的电源线及分支穿焊接钢管暗敷于墙内、地板内。所有明管均采用镀锌水煤气钢管。照明、插座分别由不同的支路供电,照明为单相二线制,BV-2×2.5mm2,插座为单相三线制,BV-3×2.5mm2,所有插座回路均设漏电开关保护,漏电电流均为30mA。所有安装高度低于2.5m的灯具需增加一根PE线。(5)本工程防雷等级为二类。屋顶避雷带选用Φ10镀锌圆钢做10m×10m的避雷带。防雷引下线采用两根Φ16以上的钢筋通长焊接,上与避雷网,下与接地网可靠焊接。配电室等接地与附近柱子上的作为引上线的两根主筋焊接,在配电室设总等电位端子箱,总等电位联结线用-40×4镀锌扁钢,将建筑物内的保护干线、设备进户总管、建筑物金属构件进行联结。凡正常不带电的电器设备金属外壳,均应可靠接地。金属屋顶以及屋顶上的金属构件均与避雷带可靠连结。消控室及弱电机房的接地用BVR-1×35PC25引下与接地网连结,在室内距地0.3m处做暗装SEB辅助接地端子箱。电梯机房、制冷机房室内水平接地体均采用-40×4镀锌扁钢,距地0.3m明敷,过门处埋地暗敷。要求接地电阻不大于1欧姆。本工程低压配电接地系统采用TN-C-S系统,电缆桥架内接地采用-40×4的镀锌扁钢作为接地干线,各段桥架与干线做等电位联结。扁钢至少有两处与接地装置连结。三.施工技术措施组织有关人员参加图纸会审,做好技术交底及安全交底工作,组织施工人员熟悉施工图纸、学习有关的施工标准、规范,探讨具体的施工方法,合理安排施工人员以适应甲方要求和施工进度,组织有关人员对一般及特殊工序的有关技术操做规程进行重点学习,掌握现行的技术方法及措施。(一)配合阶段1.防雷接地部分:在土建钢筋施工过程中,设专职电气人员密切配合,由专业焊工进行焊接。严格按照设计要求及国家施工规范做好接地装置,引下线柱主筋、测试点的焊接及电梯导轨、配电室、电气竖井、进出建筑物的金属管道等电位的接地点焊接。施工时,责任落实到人,及时做好标识、防止遗漏、错接。焊接应符合质量验收标准及设计要求。扁钢与扁钢连接,三面施焊,搭接长度不小于扁钢宽度的2倍。扁钢与圆钢,以及圆钢与圆钢的连接,搭接长度不小于圆钢直径的6倍。要求焊缝饱满,无咬肉现象。2、配管本工程采用焊接钢管沿地面、墙、顶板及吊顶内暗敷,采用镀锌水煤气钢管明敷。(1)所使用的管材、附件必须符合规范及设计要求,并有产品合格证书及检测报告。(2)管材的切割:切割时保证切口平齐不歪斜,管口刮铣干净,无毛刺。(3)管子的煨弯:在暗配管时弯曲半径不应小于管外径的6倍,当埋设于地下或混凝土时,弯曲半径不应小于管外径的10倍。(4)土建施工时密切配合,及时预埋墙内的管线,不得留槽,管的埋入深度为管外皮与建筑表面不小于15mm。吊顶内管路设支架,吊架安装管路顺直,管路必须可靠接地。所有接线盒在配合中埋入,不得留孔洞,引至电气器具、设备的位置准确,管接头和入...
