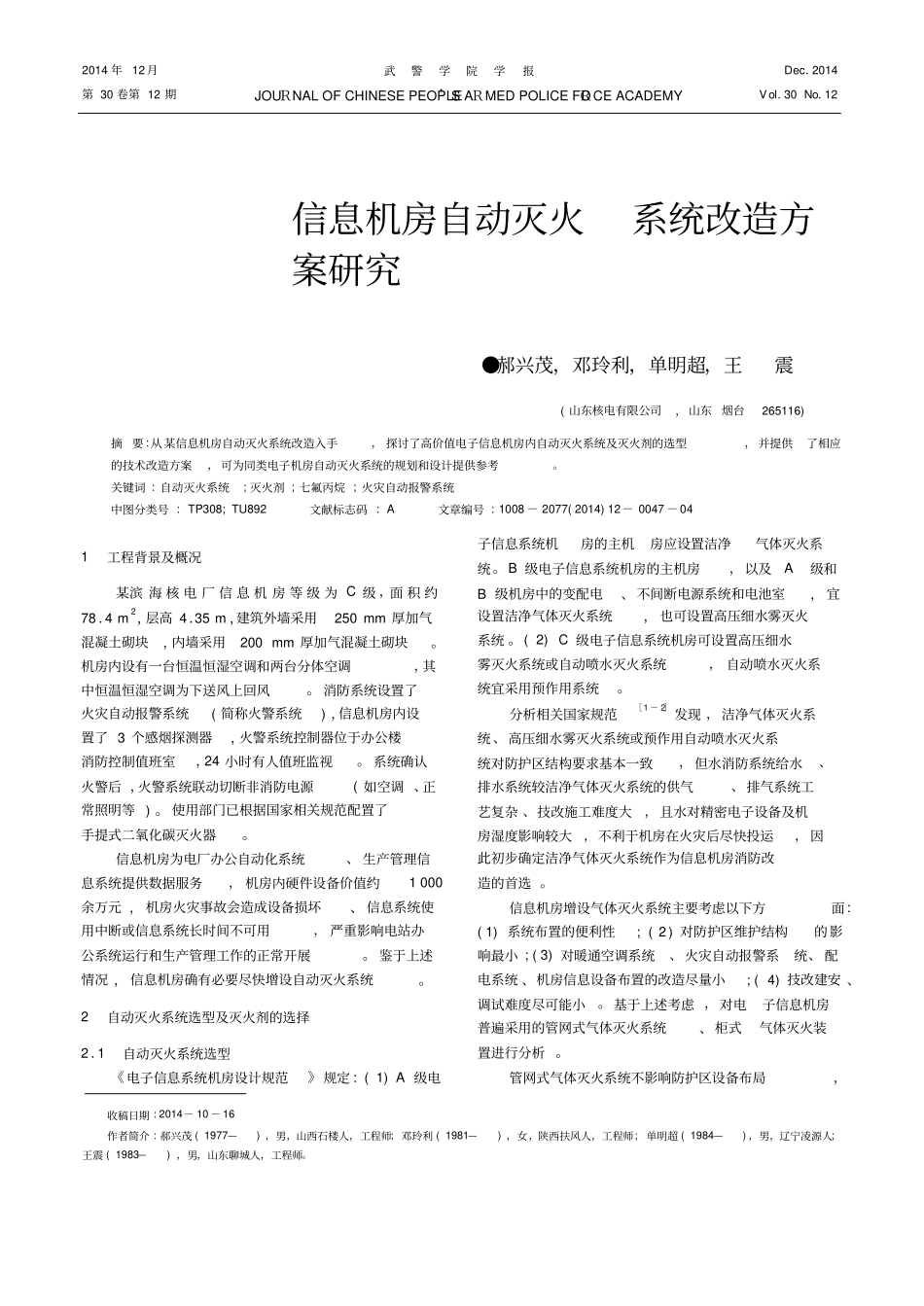

2014年12月武警学院学报Dec．2014第30卷第12期JOUＲNALOFCHINESEPEOPLE’SAＲMEDPOLICEFOＲCEACADEMYVol．30No．12信息机房自动灭火系统改造方案研究●郝兴茂，邓玲利，单明超，王震(山东核电有限公司，山东烟台265116)摘要:从某信息机房自动灭火系统改造入手，探讨了高价值电子信息机房内自动灭火系统及灭火剂的选型，并提供了相应的技术改造方案，可为同类电子机房自动灭火系统的规划和设计提供参考。关键词:自动灭火系统;灭火剂;七氟丙烷;火灾自动报警系统中图分类号:TP308;TU892文献标志码:A文章编号:1008－2077(2014)12－0047－041工程背景及概况某滨海核电厂信息机房等级为C级，面积约78．4m2，层高4．35m，建筑外墙采用250mm厚加气混凝土砌块，内墙采用200mm厚加气混凝土砌块。机房内设有一台恒温恒湿空调和两台分体空调，其中恒温恒湿空调为下送风上回风。消防系统设置了火灾自动报警系统(简称火警系统)，信息机房内设置了3个感烟探测器，火警系统控制器位于办公楼消防控制值班室，24小时有人值班监视。系统确认火警后，火警系统联动切断非消防电源(如空调、正常照明等)。使用部门已根据国家相关规范配置了手提式二氧化碳灭火器。信息机房为电厂办公自动化系统、生产管理信息系统提供数据服务，机房内硬件设备价值约1000余万元，机房火灾事故会造成设备损坏、信息系统使用中断或信息系统长时间不可用，严重影响电站办公系统运行和生产管理工作的正常开展。鉴于上述情况，信息机房确有必要尽快增设自动灭火系统。2自动灭火系统选型及灭火剂的选择2．1自动灭火系统选型《电子信息系统机房设计规范》规定:(1)A级电子信息系统机房的主机房应设置洁净气体灭火系统。B级电子信息系统机房的主机房，以及A级和B级机房中的变配电、不间断电源系统和电池室，宜设置洁净气体灭火系统，也可设置高压细水雾灭火系统。(2)C级电子信息系统机房可设置高压细水雾灭火系统或自动喷水灭火系统，自动喷水灭火系统宜采用预作用系统。分析相关国家规范［1－2］发现，洁净气体灭火系统、高压细水雾灭火系统或预作用自动喷水灭火系统对防护区结构要求基本一致，但水消防系统给水、排水系统较洁净气体灭火系统的供气、排气系统工艺复杂、技改施工难度大，且水对精密电子设备及机房湿度影响较大，不利于机房在火灾后尽快投运，因此初步确定洁净气体灭火系统作为信息机房消防改造的首选。信息机房增设气体灭火系统主要考虑以下方面:(1)系统布置的便利性;(2)对防护区维护结构的影响最小;(3)对暖通空调系统、火灾自动报警系统、配电系统、机房信息设备布置的改造尽量小;(4)技改建安、调试难度尽可能小。基于上述考虑，对电子信息机房普遍采用的管网式气体灭火系统、柜式气体灭火装置进行分析。管网式气体灭火系统不影响防护区设备布局，收稿日期:2014－10－16作者简介:郝兴茂(1977—)，男，山西石楼人，工程师;邓玲利(1981—)，女，陕西扶风人，工程师;单明超(1984—)，男，辽宁凌源人;王震(1983—)，男，山东聊城人，工程师。槡Pfx《武警学院学报》2014年第12期(总第224期)·建筑防火设计·布置整齐，维护方便;需设独立气瓶间，管网施工复杂。对于已投运的办公楼而言，重新选择、布置气瓶间和管网施工的可操作性很低。柜式气体灭火装置无需布置管网，施工相对简单;灭火装置放在防护区内，占用防护区空间。使用部门初步评估后确认柜式气体灭火装置占用空间可以接受。2．2灭火剂的选择根据1994年以来的应用实践，七氟丙烷灭火系统和IG541混合气体灭火系统均能有效地达到预期的保护目的。七氟丙烷对臭氧层的耗损潜能值ODPkg，选用120L/2．5的储存容器2只。3．1．2灭火剂存储用量及储瓶的充装率计算灭火剂存储用量按照公式(2)计算:W0=W+△W1(2)式中，△W1为储存容器灭火剂剩余量，120L/2．5储存容器灭火剂剩余量为4kg。灭火剂存储用量为W0=W+△W1=208．3+4×2=216．3kg。灭火剂储瓶的充装率按照公式(3)计算:W0为0，温室效应潜能值GWP为0．6，大气中存留寿命η=n·Vb(3)3ALT为31年，灭火剂无毒性反应浓度NOAEL为9%，灭火设计基本浓度C为8%;具有良好的清洁性(在大气中完全气化不留残渣)、良好的气相电绝缘性及...
