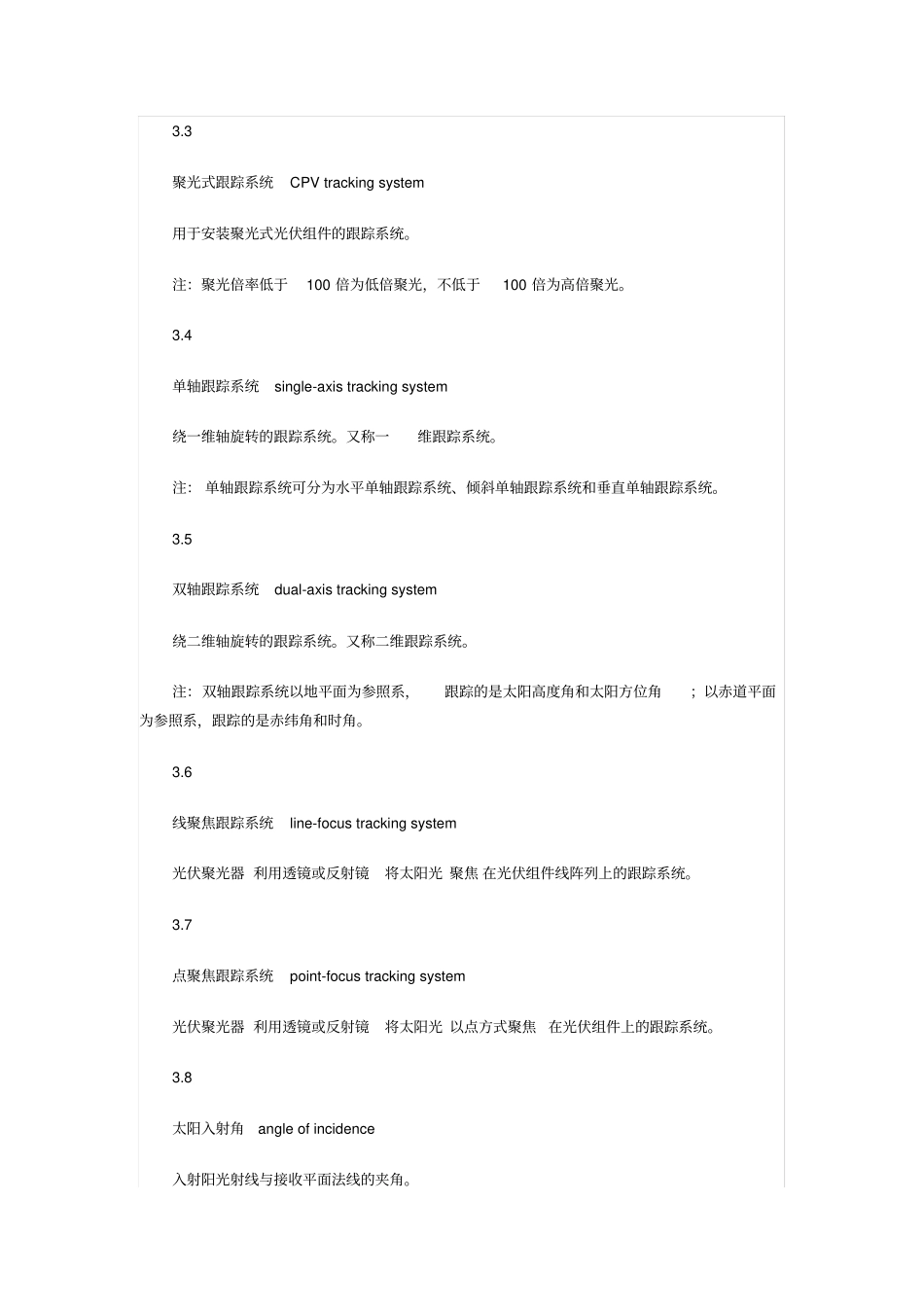

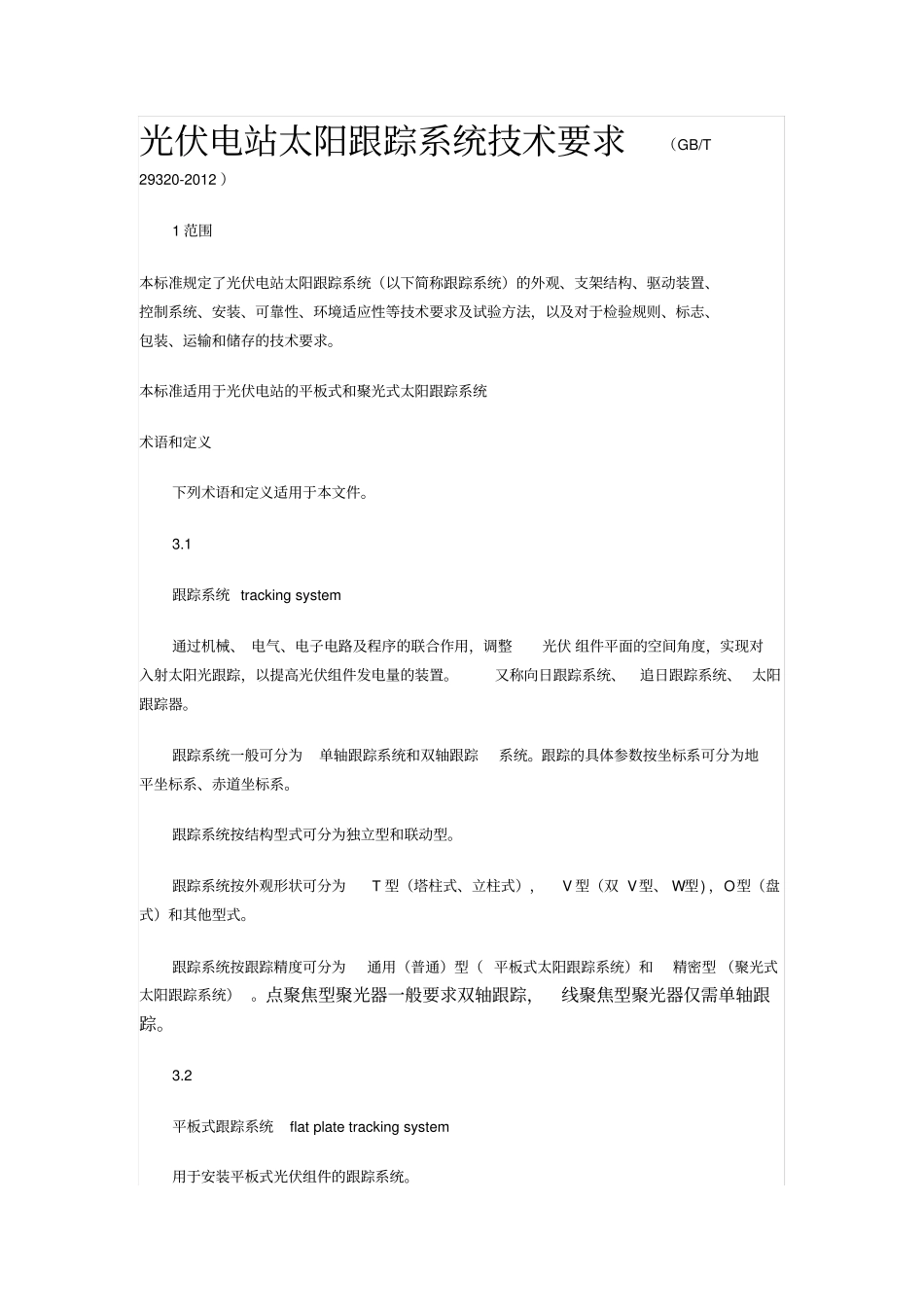

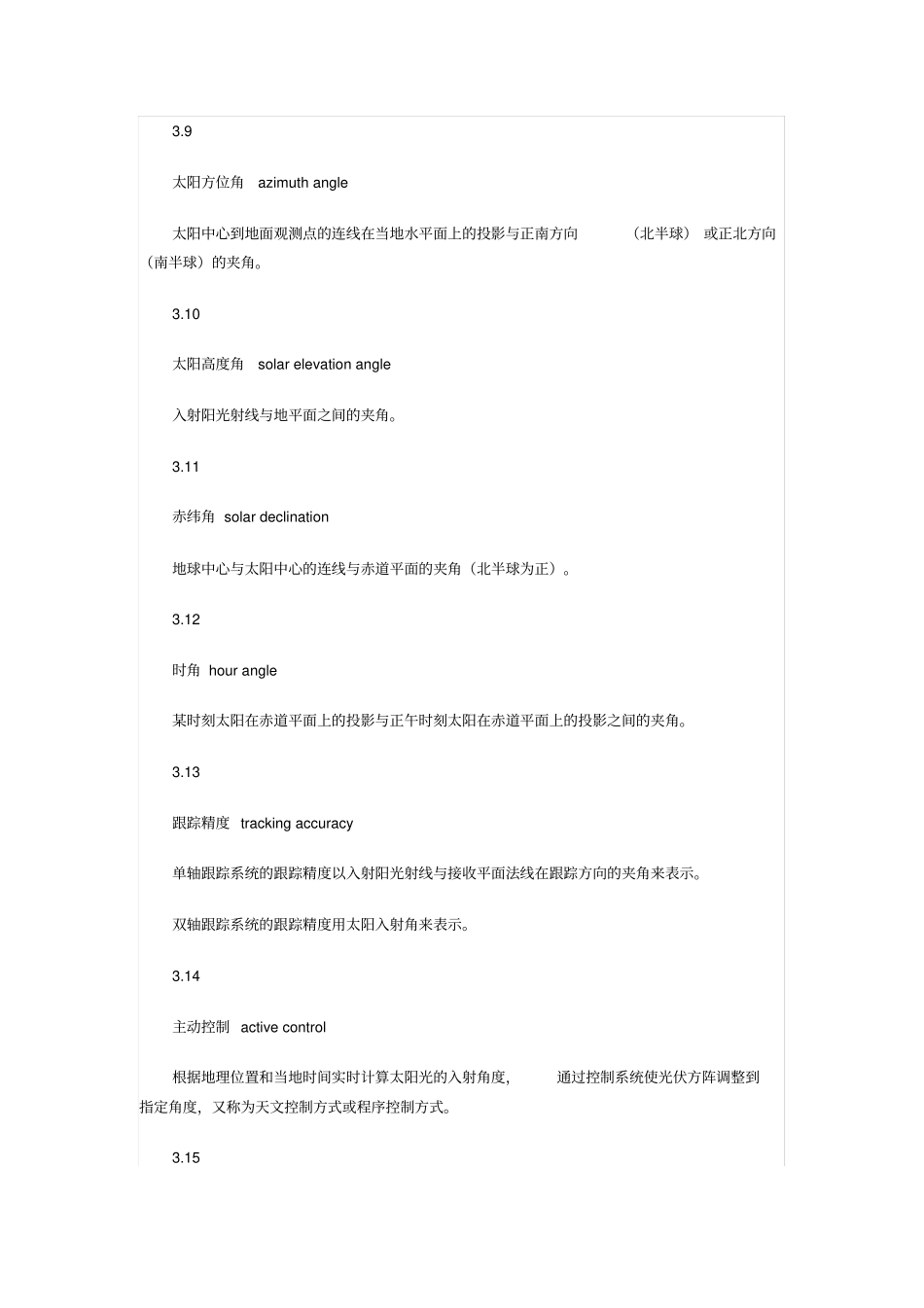

光伏电站太阳跟踪系统技术要求（GB/T29320-2012）1范围本标准规定了光伏电站太阳跟踪系统（以下简称跟踪系统）的外观、支架结构、驱动装置、控制系统、安装、可靠性、环境适应性等技术要求及试验方法，以及对于检验规则、标志、包装、运输和储存的技术要求。本标准适用于光伏电站的平板式和聚光式太阳跟踪系统术语和定义下列术语和定义适用于本文件。3.1跟踪系统trackingsystem通过机械、电气、电子电路及程序的联合作用，调整光伏组件平面的空间角度，实现对入射太阳光跟踪，以提高光伏组件发电量的装置。又称向日跟踪系统、追日跟踪系统、太阳跟踪器。跟踪系统一般可分为单轴跟踪系统和双轴跟踪系统。跟踪的具体参数按坐标系可分为地平坐标系、赤道坐标系。跟踪系统按结构型式可分为独立型和联动型。跟踪系统按外观形状可分为T型（塔柱式、立柱式），V型（双V型、W型)，O型（盘式）和其他型式。跟踪系统按跟踪精度可分为通用（普通）型（平板式太阳跟踪系统）和精密型（聚光式太阳跟踪系统）。点聚焦型聚光器一般要求双轴跟踪，线聚焦型聚光器仅需单轴跟踪。3.2平板式跟踪系统flatplatetrackingsystem用于安装平板式光伏组件的跟踪系统。3.3聚光式跟踪系统CPVtrackingsystem用于安装聚光式光伏组件的跟踪系统。注：聚光倍率低于100倍为低倍聚光，不低于100倍为高倍聚光。3.4单轴跟踪系统single-axistrackingsystem绕一维轴旋转的跟踪系统。又称一维跟踪系统。注：单轴跟踪系统可分为水平单轴跟踪系统、倾斜单轴跟踪系统和垂直单轴跟踪系统。3.5双轴跟踪系统dual-axistrackingsystem绕二维轴旋转的跟踪系统。又称二维跟踪系统。注：双轴跟踪系统以地平面为参照系，跟踪的是太阳高度角和太阳方位角；以赤道平面为参照系，跟踪的是赤纬角和时角。3.6线聚焦跟踪系统line-focustrackingsystem光伏聚光器利用透镜或反射镜将太阳光聚焦在光伏组件线阵列上的跟踪系统。3.7点聚焦跟踪系统point-focustrackingsystem光伏聚光器利用透镜或反射镜将太阳光以点方式聚焦在光伏组件上的跟踪系统。3.8太阳入射角angleofincidence入射阳光射线与接收平面法线的夹角。3.9太阳方位角azimuthangle太阳中心到地面观测点的连线在当地水平面上的投影与正南方向（北半球）或正北方向（南半球）的夹角。3.10太阳高度角solarelevationangle入射阳光射线与地平面之间的夹角。3.11赤纬角solardeclination地球中心与太阳中心的连线与赤道平面的夹角（北半球为正）。3.12时角hourangle某时刻太阳在赤道平面上的投影与正午时刻太阳在赤道平面上的投影之间的夹角。3.13跟踪精度trackingaccuracy单轴跟踪系统的跟踪精度以入射阳光射线与接收平面法线在跟踪方向的夹角来表示。双轴跟踪系统的跟踪精度用太阳入射角来表示。3.14主动控制activecontrol根据地理位置和当地时间实时计算太阳光的入射角度，通过控制系统使光伏方阵调整到指定角度，又称为天文控制方式或程序控制方式。3.15被动控制passivecontrol通过感应器件判断太阳光的入射角度，从而控制光伏方阵旋转并跟踪太阳光入射角度，包括光感控制方式、重力平衡控制方式等。3.16复合控制compoundcontrol主动控制和被动控制相结合的控制方式。4要求4.1一般规定4.1.1跟踪系统的技术规格应满足环境适应性要求、电气安全性要求、外观要求、支架结构要求、驱动装置要求、控制系统要求以及可靠性要求等。4.1.2跟踪系统的主要技术规格项目应包括附录A的内容。4.1.3跟踪系统型号编制方法应符合本标准附录B的规定。4.2环境适应性要求4.2.1跟踪系统抗风要求跟踪系统在风速18m/s以下时应能正常运行，风速增至18m/s，跟踪系统应自动进入抗风状态。在抗风状态下，跟踪系统应能经受33m/s的风速；在12级风以上地区，应能经受42m/s的风速。没有大风情况下自动进入抗风状态功能的跟踪系统，应能承受当地25年内最大风速。4.2.2跟踪系统抗雪要求在多雪地区，跟踪器系统应具有手动或自动避雪功能。4.2.3跟踪系统耐高低温要求4.2.3.1跟踪系统的工作环境温度范围应为-25℃一70℃4.2.3.2跟踪系统的存储温度范围应为-40℃一70℃4.2.4跟踪系统耐湿热要求跟踪系统在环境温度为40℃时，应能...
