光缆故障详细分类和处理VIP免费

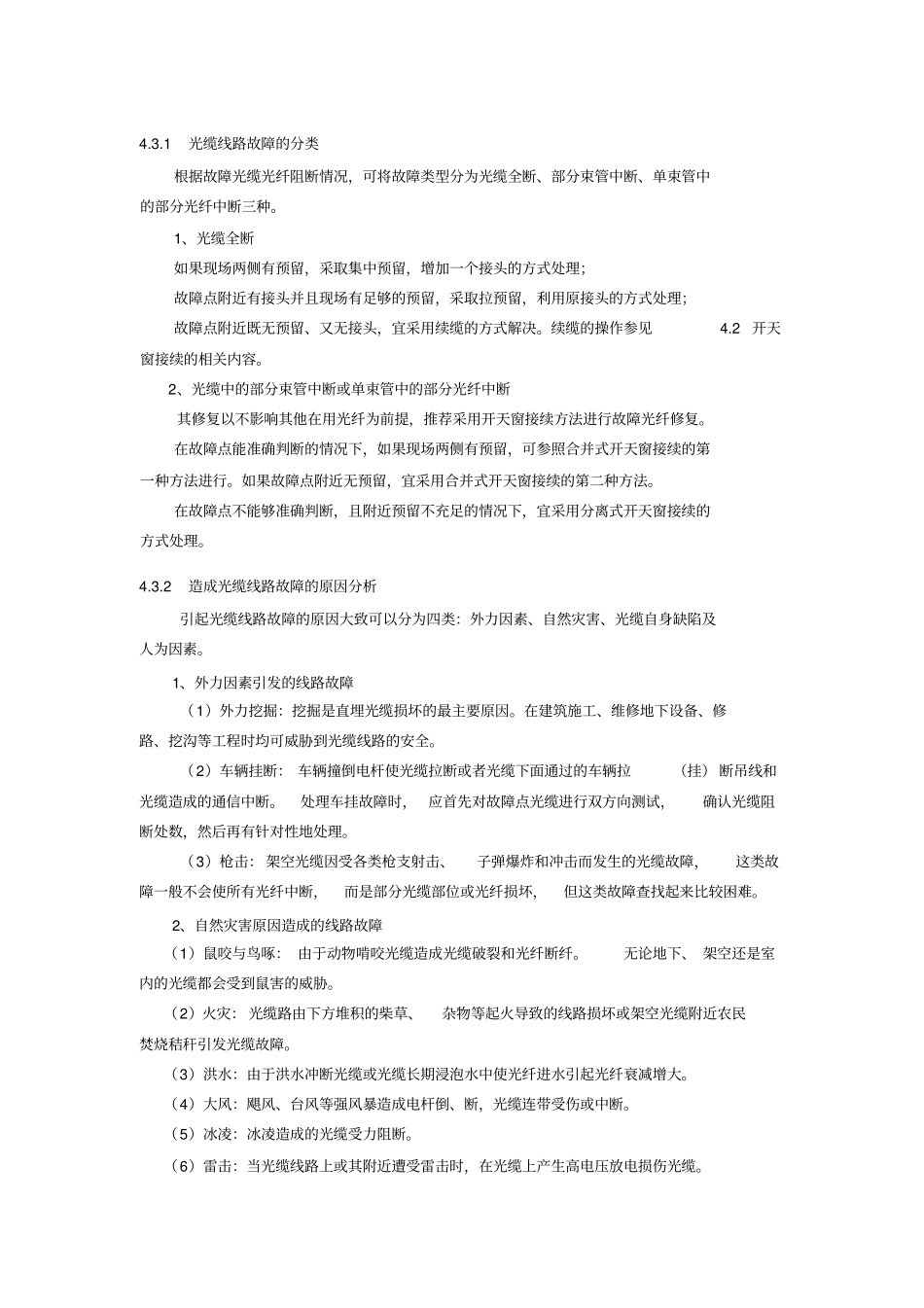

光缆故障详细分类和处理_第1页
1/9

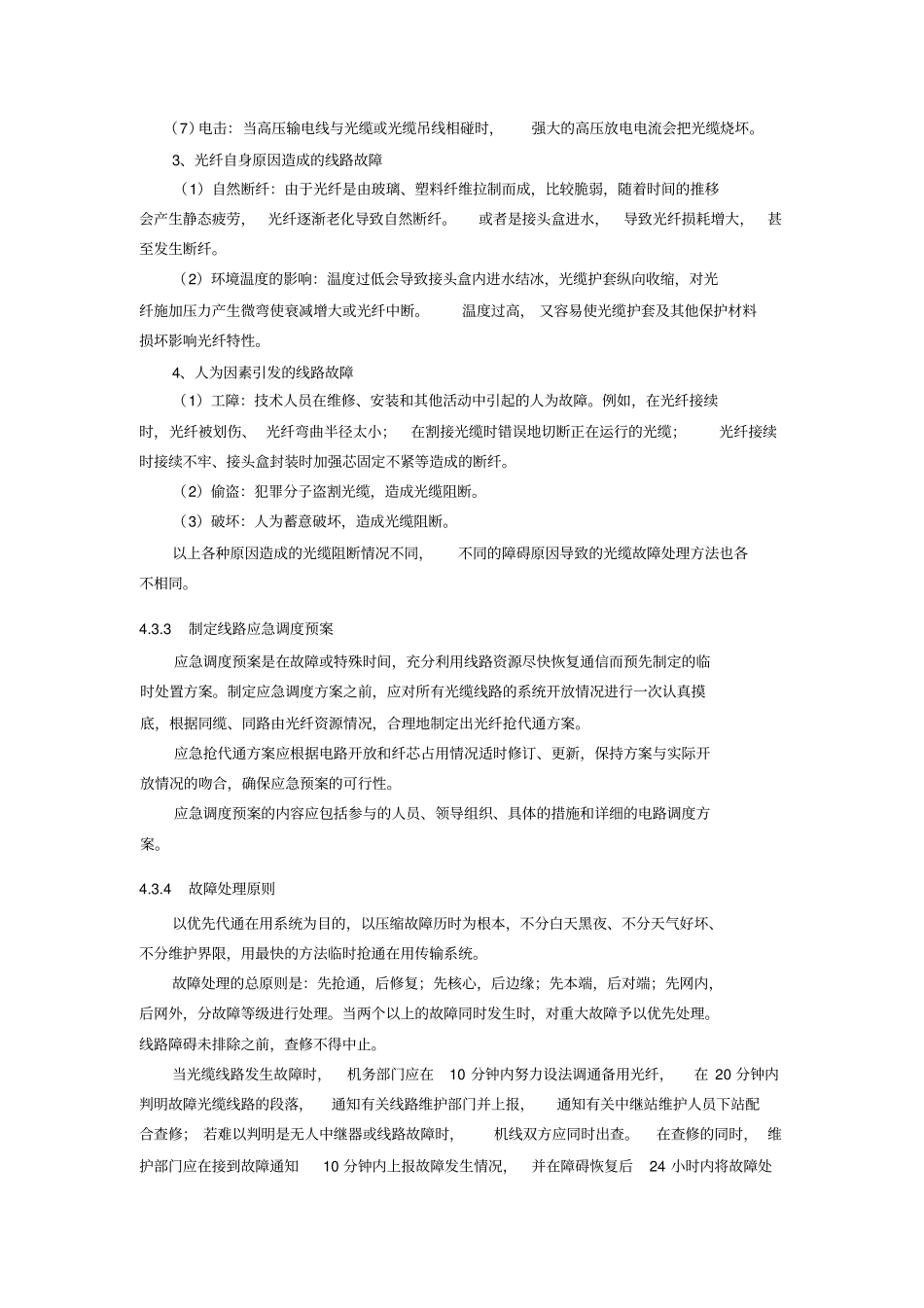

光缆故障详细分类和处理_第2页
2/9

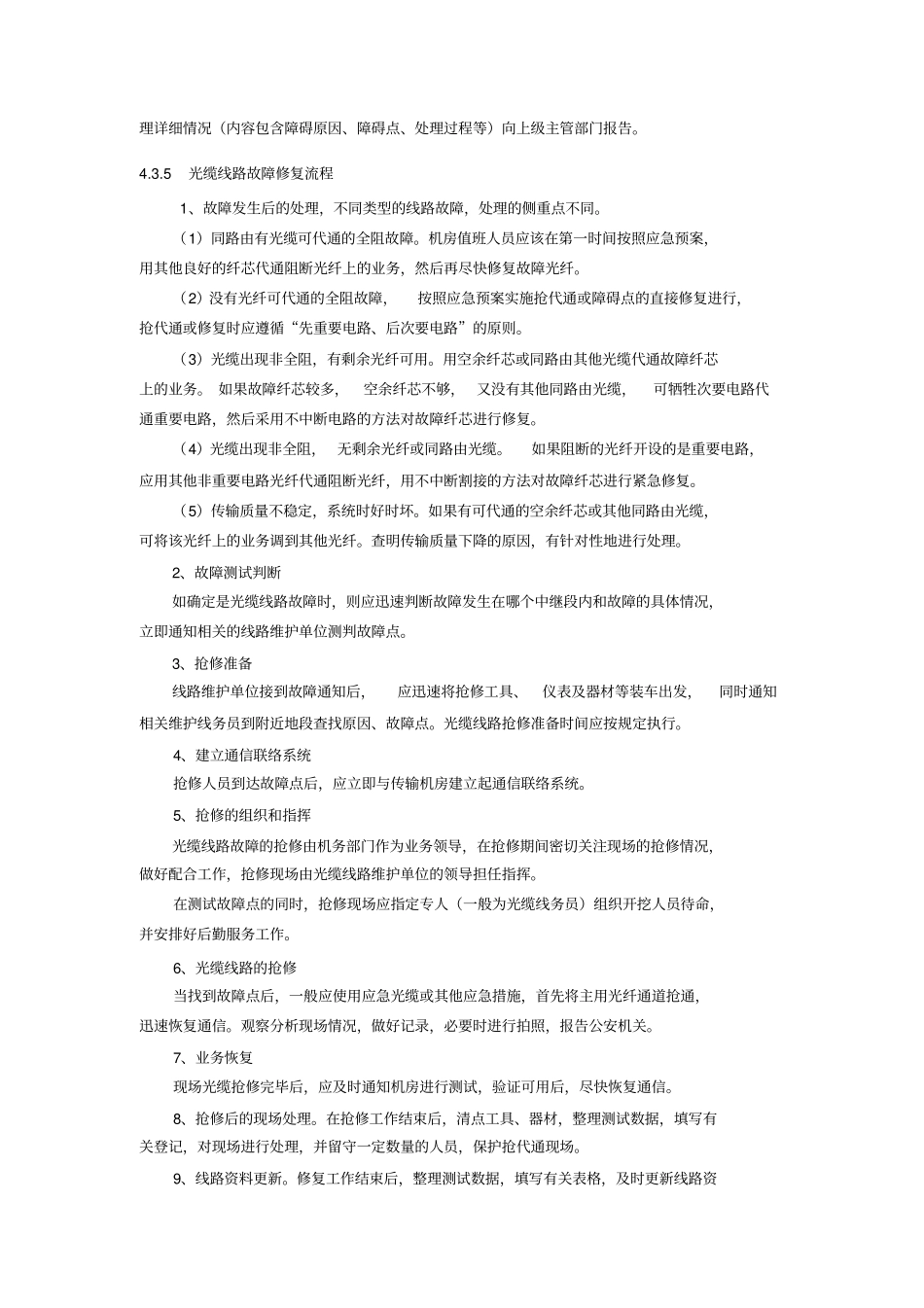

光缆故障详细分类和处理_第3页
3/9
4.3.1光缆线路故障的分类根据故障光缆光纤阻断情况,可将故障类型分为光缆全断、部分束管中断、单束管中的部分光纤中断三种。1、光缆全断如果现场两侧有预留,采取集中预留,增加一个接头的方式处理;故障点附近有接头并且现场有足够的预留,采取拉预留,利用原接头的方式处理;故障点附近既无预留、又无接头,宜采用续缆的方式解决。续缆的操作参见4.2开天窗接续的相关内容。2、光缆中的部分束管中断或单束管中的部分光纤中断其修复以不影响其他在用光纤为前提,推荐采用开天窗接续方法进行故障光纤修复。在故障点能准确判断的情况下,如果现场两侧有预留,可参照合并式开天窗接续的第一种方法进行。如果故障点附近无预留,宜采用合并式开天窗接续的第二种方法。在故障点不能够准确判断,且附近预留不充足的情况下,宜采用分离式开天窗接续的方式处理。4.3.2造成光缆线路故障的原因分析引起光缆线路故障的原因大致可以分为四类:外力因素、自然灾害、光缆自身缺陷及人为因素。1、外力因素引发的线路故障(1)外力挖掘:挖掘是直埋光缆损坏的最主要原因。在建筑施工、维修地下设备、修路、挖沟等工程时均可威胁到光缆线路的安全。(2)车辆挂断:车辆撞倒电杆使光缆拉断或者光缆下面通过的车辆拉(挂)断吊线和光缆造成的通信中断。处理车挂故障时,应首先对故障点光缆进行双方向测试,确认光缆阻断处数,然后再有针对性地处理。(3)枪击:架空光缆因受各类枪支射击、子弹爆炸和冲击而发生的光缆故障,这类故障一般不会使所有光纤中断,而是部分光缆部位或光纤损坏,但这类故障查找起来比较困难。2、自然灾害原因造成的线路故障(1)鼠咬与鸟啄:由于动物啃咬光缆造成光缆破裂和光纤断纤。无论地下、架空还是室内的光缆都会受到鼠害的威胁。(2)火灾:光缆路由下方堆积的柴草、杂物等起火导致的线路损坏或架空光缆附近农民焚烧秸秆引发光缆故障。(3)洪水:由于洪水冲断光缆或光缆长期浸泡水中使光纤进水引起光纤衰减增大。(4)大风:飓风、台风等强风暴造成电杆倒、断,光缆连带受伤或中断。(5)冰凌:冰凌造成的光缆受力阻断。(6)雷击:当光缆线路上或其附近遭受雷击时,在光缆上产生高电压放电损伤光缆。(7)电击:当高压输电线与光缆或光缆吊线相碰时,强大的高压放电电流会把光缆烧坏。3、光纤自身原因造成的线路故障(1)自然断纤:由于光纤是由玻璃、塑料纤维拉制而成,比较脆弱,随着时间的推移会产生静态疲劳,光纤逐渐老化导致自然断纤。或者是接头盒进水,导致光纤损耗增大,甚至发生断纤。(2)环境温度的影响:温度过低会导致接头盒内进水结冰,光缆护套纵向收缩,对光纤施加压力产生微弯使衰减增大或光纤中断。温度过高,又容易使光缆护套及其他保护材料损坏影响光纤特性。4、人为因素引发的线路故障(1)工障:技术人员在维修、安装和其他活动中引起的人为故障。例如,在光纤接续时,光纤被划伤、光纤弯曲半径太小;在割接光缆时错误地切断正在运行的光缆;光纤接续时接续不牢、接头盒封装时加强芯固定不紧等造成的断纤。(2)偷盗:犯罪分子盗割光缆,造成光缆阻断。(3)破坏:人为蓄意破坏,造成光缆阻断。以上各种原因造成的光缆阻断情况不同,不同的障碍原因导致的光缆故障处理方法也各不相同。4.3.3制定线路应急调度预案应急调度预案是在故障或特殊时间,充分利用线路资源尽快恢复通信而预先制定的临时处置方案。制定应急调度方案之前,应对所有光缆线路的系统开放情况进行一次认真摸底,根据同缆、同路由光纤资源情况,合理地制定出光纤抢代通方案。应急抢代通方案应根据电路开放和纤芯占用情况适时修订、更新,保持方案与实际开放情况的吻合,确保应急预案的可行性。应急调度预案的内容应包括参与的人员、领导组织、具体的措施和详细的电路调度方案。4.3.4故障处理原则以优先代通在用系统为目的,以压缩故障历时为根本,不分白天黑夜、不分天气好坏、不分维护界限,用最快的方法临时抢通在用传输系统。故障处理的总原则是:先抢通,后修复;先核心,后边缘;先本端,后对端;先网内,后网外,分故障等级进行处理。当两个以上的故障同时发生时,对重...
