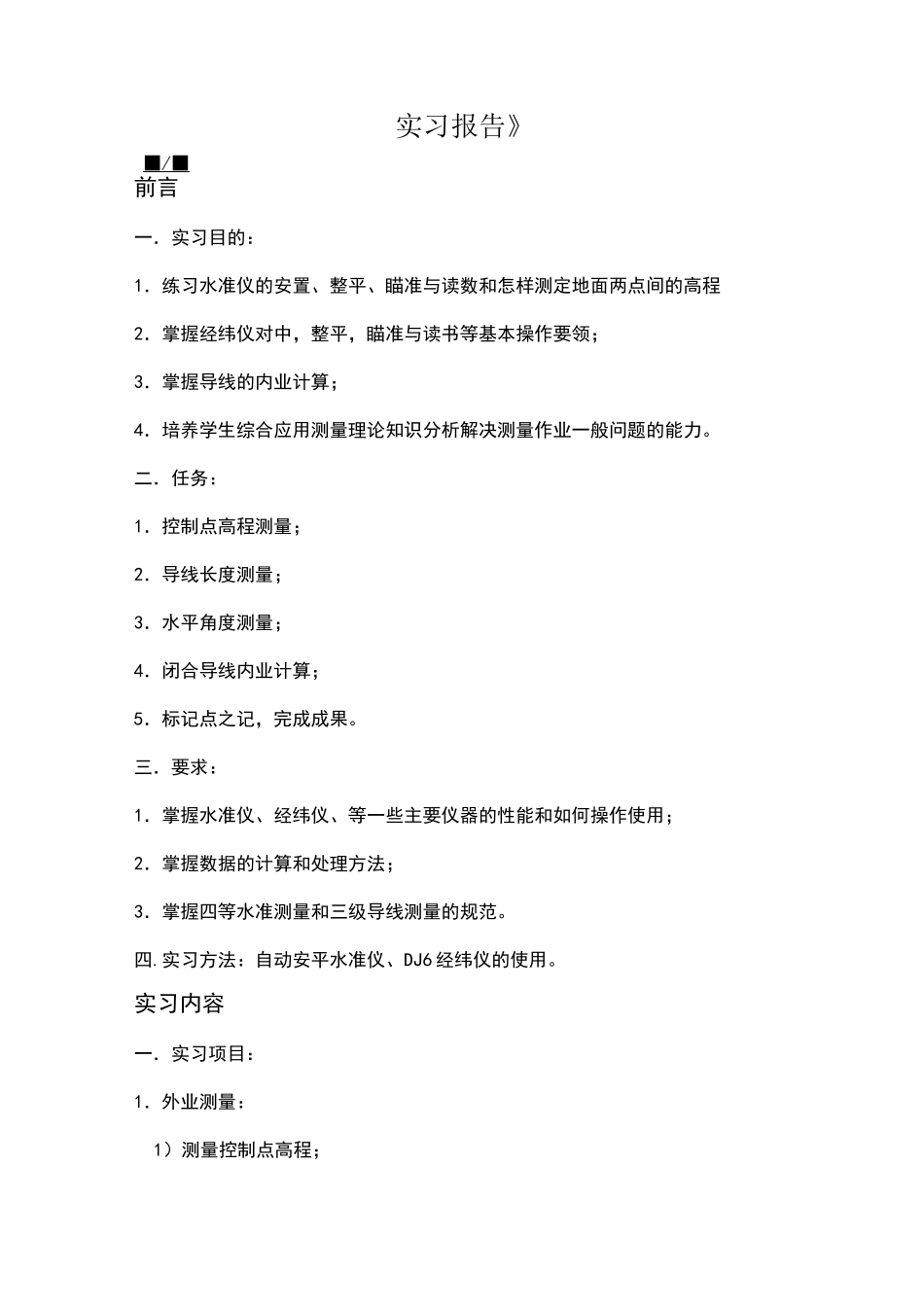

实习报告》■/■前言一．实习目的：1．练习水准仪的安置、整平、瞄准与读数和怎样测定地面两点间的高程2．掌握经纬仪对中，整平，瞄准与读书等基本操作要领；3．掌握导线的内业计算；4．培养学生综合应用测量理论知识分析解决测量作业一般问题的能力。二．任务：1．控制点高程测量；2．导线长度测量；3．水平角度测量；4．闭合导线内业计算；5．标记点之记，完成成果。三．要求：1．掌握水准仪、经纬仪、等一些主要仪器的性能和如何操作使用；2．掌握数据的计算和处理方法；3．掌握四等水准测量和三级导线测量的规范。四.实习方法：自动安平水准仪、DJ6经纬仪的使用。实习内容一．实习项目：1．外业测量：1）测量控制点高程；2）测量控制点间距离；（3）测量闭合导线内角。2．内业计算：（1）计算控制点间高差，推算各点间高程；（2）计算个控制点间距离及相对误差；（3）计算个内角闭合差及内角；（4）根据以上计算数据推算个点坐标。二．测区概述：测区为校园内测量实训场，面积大约30亩。地势平坦，有花园、小树林。其中有几个建筑物分别为网球场、校医务室等。测区内有个小湖。测区周围有安澜路、求新路、启智路等。三．作业方法及技术要求：（一）四等水准测量：用水准测量方法测定高差hAB。在A、B两点上竖立水准尺，并在A、B两点之间安置—架可以得到水平视线的仪器即水准仪，设水准仪的水平视线截在尺上的位置分别为M、N,过A点作一水平线与过B点的竖线相交于C。因为BC的高度就是A、B两点之间的高差hABo1．每一站的观测顺序后视水准尺黑面，使圆水准器气泡居中，读取下、上丝读数，转动微倾螺旋，使符合水准气泡居中，读取中丝读数。前视水准尺黑面，读取下、上丝读数，转动微倾螺旋，使符合水准气泡居中，读取中丝读数。前视水准尺红面，转动微倾螺旋，使符合水准气泡居中，读取中丝读数；后视水准尺红面，转动微顿螺旋，使符合水准气泡居中，读取中丝读数。这样的观测顺序简称为“后一前一前一后'。其优点是可以大大减弱仪器下沉误差的影响。四等水准测量每站观测顺序可为：“后一后一前一前”。2．测站计算与检核(1)视距计算前、后视距差，三等水准测量，不得超过3m,四等水准测量，不得超过5m。前、后视距累积差，三等水准测量，不得超过6m，四等水准测量，不得超过10m。(2)同一水准尺红、黑面中丝读数的检核同一水准尺红、黑面中丝读数之差，应等于该尺红、黑面的常数差K或，三等水准测量，不得超过2m，四等水准溯量，不得超过3m。(3)计算黑面、红面的高差三等水准测量，不得超过3mm，四等水准测量，不得超过5mm。式内为单、双号两根水准尺红面零点注记之差，以米(m)为单位。(4)计算平均高差三.四等水准测量限差及四等水准测量观测手簿3．成果计算(见附录)(二)闭合导线测量1．选点：实地选点应该注意以下几点导线点应选在地势较高、视野开阔的地点，便于施测周围地形。相临两导线点间要互相通视，便于测量水平角导线应沿平坦、土质坚实的地面设置，以便于丈量距离导线边长要大致相等，相临边长不应悬殊过大导线点位置需能安置仪器，便于保存导线点应尽量靠近路线位置2．测角：导线的水平角即转折角，是用经纬仪按测回法进行观测的。在导线点上可以测量导线前进方向的左角或右角3量距：导线选用普通钢尺测量导线边长或用全站仪进行导线边长测量二、闭合导线的坐标计算1．准备工作将校核过的外业观测数据及起算数据填入“闭合导线坐标计算表”中。(见附录2．角度闭合差的计算与调整(1)计算角度闭合差：n边形闭合导线内角和的理论值为：(n-2)X180。式中n——导线边数或转折角数。由于观测水平角不可避免地含有误差，致使实测的内角之和不等于理论值，两者之差，称为角度闭合差，用fB表示，即fP=I测-工理(2)计算角度闭合差的容许值：角度闭合差的大小反映了水平角观测的质量。其中导线角度闭合差的容许值fBP的计算公式：如果＞fBp，说明所测水平角不符合要求，应对水平角重新检查或重测。如果WfBp，说明所测水平角符合要求，可对所测水平角进行调整。(3)计算水平角改正数：如角度闭合差不超过角度闭合差的容许值，则将角度闭合差反符号平均分配到各观测水平角中。计算检核：...
