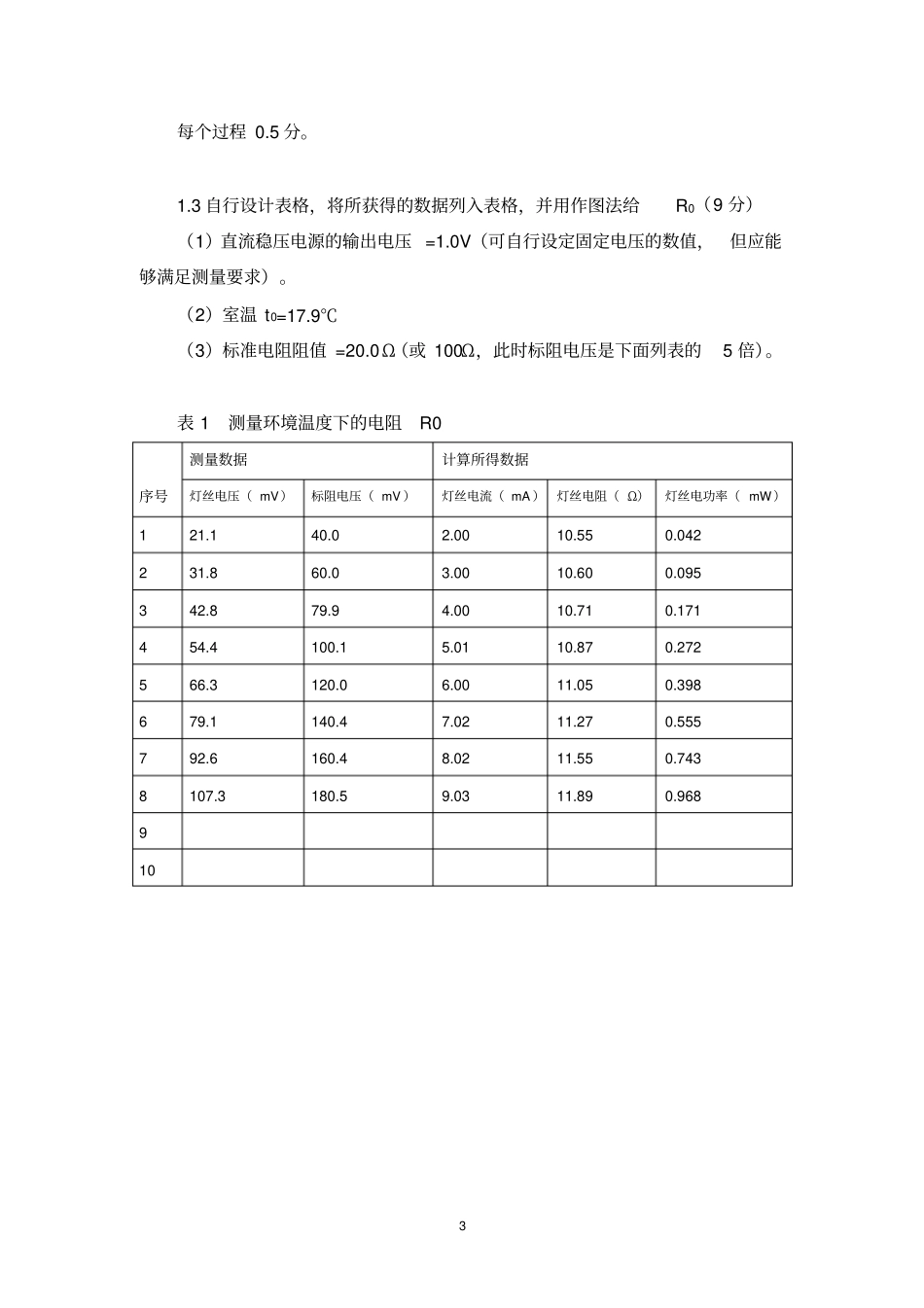

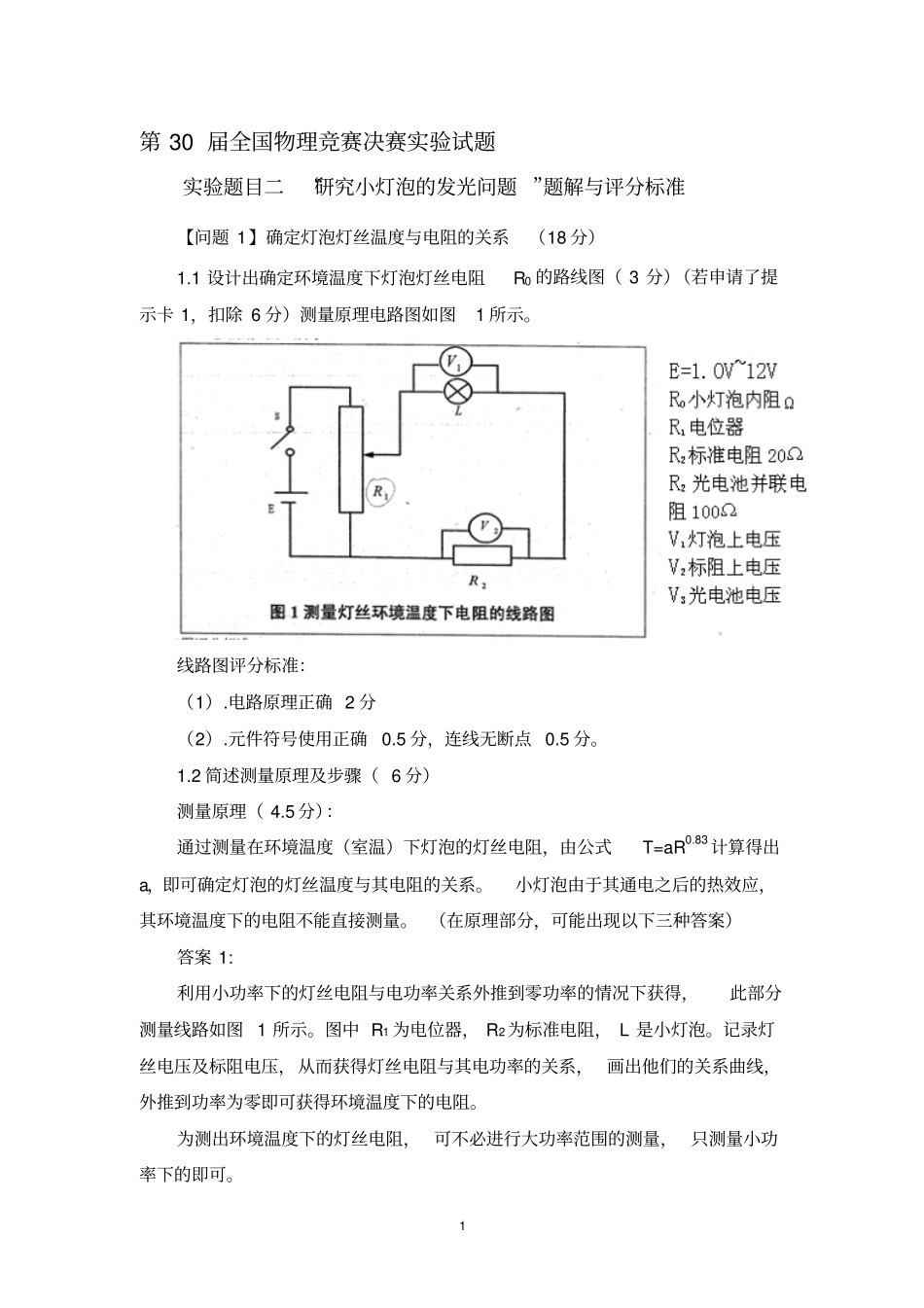

1第30届全国物理竞赛决赛实验试题实验题目二“研究小灯泡的发光问题”题解与评分标准【问题1】确定灯泡灯丝温度与电阻的关系（18分）1.1设计出确定环境温度下灯泡灯丝电阻R0的路线图（3分）（若申请了提示卡1，扣除6分）测量原理电路图如图1所示。线路图评分标准：（1）.电路原理正确2分（2）.元件符号使用正确0.5分，连线无断点0.5分。1.2简述测量原理及步骤（6分）测量原理（4.5分）：通过测量在环境温度（室温）下灯泡的灯丝电阻，由公式T=aR0.83计算得出a，即可确定灯泡的灯丝温度与其电阻的关系。小灯泡由于其通电之后的热效应，其环境温度下的电阻不能直接测量。（在原理部分，可能出现以下三种答案）答案1:利用小功率下的灯丝电阻与电功率关系外推到零功率的情况下获得，此部分测量线路如图1所示。图中R1为电位器，R2为标准电阻，L是小灯泡。记录灯丝电压及标阻电压，从而获得灯丝电阻与其电功率的关系，画出他们的关系曲线，外推到功率为零即可获得环境温度下的电阻。为测出环境温度下的灯丝电阻，可不必进行大功率范围的测量，只测量小功率下的即可。2答案2.利用低电流下的灯丝电阻与电流关系外推到零电流的情况下获得，此部分测量线路如图1所示。图中R1为电位器，R2为标准电阻，L是小灯泡。记录灯丝电压及标阻电压，从而获得灯丝电阻与其电流的关系，画出他们的关系曲线，外推到电流为零即可获得环境温度下的电阻。为测出环境温度下的灯丝电阻，可不必进行大电流范围的测量，只测量小电流下的即可。答案3.利用低电压下的灯丝电阻与电压关系外推到零电压的情况下获得，此部分测量线路如图1所示。图中R1为标准电阻，L是小灯泡。记录灯丝电压及标阻电压，从而获得灯丝电阻与其电压的关系，画出他们的关系曲线，外推到电压为零即可获得环境温度下的电阻。为测出环境温度下的灯丝电阻，可不必进行大电压范围的测量，只测量低电压下的即可。原理部分评分标准：（1）明确需要测量室温下的电阻，利用测量到的室内温度和电阻来确定a，1分（2）①由于小灯泡的热效应直接与其电功率相对应，因此用功率为零来获得室温下的电阻较为合理，得3分。②当功率为零时，电流或者电压也会为零，因此解法2和3也有道理。但鉴于灯丝电阻与电流、电压呈现明显的非线性；受测量仪器精度限制，小电流（或低电压）区域的数值误差大。因此利用电流（或电压）外推方法不可取解法2和3得2分。（3）此部分只测量小功率范围（电压、电流）0.5分。实验步骤：（1.5分）（1）连接线路，将电位器R1滑到图一中的下端，使与灯泡部分并联的电阻较小。（2）检查无误后，按下开关。（3）记录灯泡电压与标值电阻的电压。3每个过程0.5分。1.3自行设计表格，将所获得的数据列入表格，并用作图法给R0（9分）（1）直流稳压电源的输出电压=1.0V（可自行设定固定电压的数值，但应能够满足测量要求）。（2）室温t0=17.9℃（3）标准电阻阻值=20.0Ω（或100Ω，此时标阻电压是下面列表的5倍）。表1测量环境温度下的电阻R0序号测量数据计算所得数据灯丝电压（mV）标阻电压（mV）灯丝电流（mA）灯丝电阻（Ω）灯丝电功率（mW）121.140.02.0010.550.042231.860.03.0010.600.095342.879.94.0010.710.171454.4100.15.0110.870.272566.3120.06.0011.050.398679.1140.47.0211.270.555792.6160.48.0211.550.7438107.3180.59.0311.890.9689104解答一：测量电阻与功率的关系解答二：测量电阻与电流的关系解答三：测量电阻与电压的关系5利用室温下的灯丝电阻：R0=10.45Ω（由灯丝电阻与电功率关系外推得出）和室内温度为17.9℃，由公式T=aR0.83求得290.9=a·10.450.83，可计算得a=41.48，故而有小灯泡温度与电阻的关系为T=41.48·R0.83，当我们测得小灯泡的电阻即可获得其温度值。评分标准：1.设计的表格及数据记录清晰合理、数据不缺项1分（含实验测量数据、有效数字、电压固定电压、温度等参数）2.测量数据区间合适1分（测量的灯泡电阻阻值区间应在小阻值区间）3.测量数据足量能够给出结论（实验点不少于8个），1分4.从绘制的数据曲线观察，数据点具有很好的规律，无明显离散满分1分，如离散较大扣1分，说明电源电压选择不合理，在操作中...
