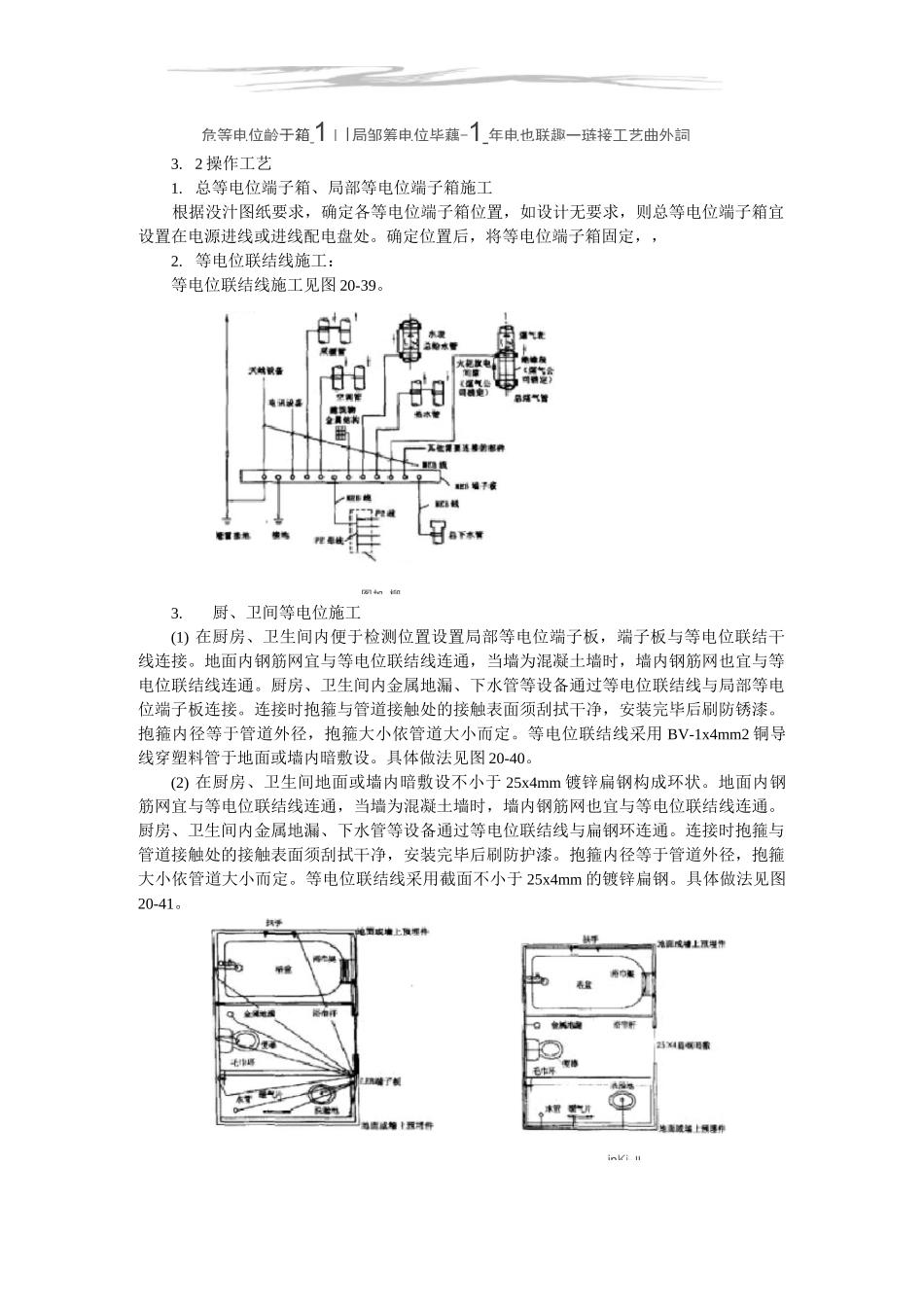

一、适用范围适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。二、施工准备2.1技术准备1.充分熟悉相关图纸及设计要求。2.根据图纸要求，准备相应施工图集等技术资料。3•编制技术交底。2.2材料要求1.等电位联结线和等电位联结端子板宜采用铜质材料。(1)等电位联结线的截面要求见表20-25。表20-25等电位联结线前截面要求屮类别+取值屮总等电位4联结线户局部等电位*联结线卩辅助等电位联结线屮1般值卢不小于D"进线」PE(PEN)线截面口不小干心a.5xpEij线截面智两电气设备外露导电部分间门1乂较小PE绒截面*电气谀备与装置井可导电部分同RD"PE线截面口寢小值席6mm1铜线或相同电导值导线国4同右2有机械保护时中2.5mtn呻同线亠或4mm1铝线样无机械保护时J4mtn1铜线门热镀锌钢疗圆钢也1曲扁钢25X4热镀锌钢门圆钢e却扁专阳20^4ininS撮丈值卢25晌呻同线或相同电导值导线田口同左屮—屮性」①局删疑哥内压犬PE虫梃丽:②不允许采用无机概帰巒的宦线。屮(2)等电位联结端子板的截面不得小于所连接等电位联结线截面。2.热镀锌钢材(圆钢、扁钢等)。3.辅材(电焊条、铜焊条、氧气、乙炔等)。以上材料应有材质检验证明及产品出厂合格证。2.3主要机具1.施工工具：钢卷尺、电焊机、电焊工具、电工常用工具等。2.测量工具：ZC一8型接地电阻表。2.4作业条件1.等电位端子板(箱)施工前，土建墙面应刮白结束。2•进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。3.进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前进行。三、施工工艺3.1工艺流程3.2操作工艺1.总等电位端子箱、局部等电位端子箱施工根据没汁图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。确定位置后，将等电位端子箱固定，，2.等电位联结线施工：等电位联结线施工见图20-39。3.厨、卫间等电位施工(1)在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与局部等电位端子板连接。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防锈漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。等电位联结线采用BV-1x4mm2铜导线穿塑料管于地面或墙内暗敷设。具体做法见图20-40。(2)在厨房、卫生间地面或墙内暗敷设不小于25x4mm镀锌扁钢构成环状。地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与扁钢环连通。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。等电位联结线采用截面不小于25x4mm的镀锌扁钢。具体做法见图20-41。危等电位齡于箱1」|局邹筹电位毕藕-1年电也联趣一琏接工艺曲外詞图加-柳inKi-JI4.游泳池等电位施工(1)在游泳池内便于检测处设置局部等电位端子板，金属地漏、金属管等设备通过等电位联结线与等电位端子板连通。(2)如室内原无PE线，不应引入PE线，将装置外可导电部分相互连接即可。为此，室内也不应采用金属穿线管或金属护套电缆。(3)在游泳池边地面下无钢筋时，应敷设电位均衡导线，间距约为0.6m,最少在两处做横向连接。如在地面下敷设采暖管线，电位均衡导线应位于采暖管线上方。电位均衡导线也可敷设网格为150x150mm,©3的铁丝网，相邻铁丝网之间应相互焊接。(4)一般做法见图20-42。哥20-425.金属门窗等电位施工(1)根据设计图纸位置于柱内或圈梁内预留预埋件，预埋件设计无要求时应采用面积大于100xlOOmm的钢板，预埋件应预留于柱角或圈梁角，与柱内或圈梁内主筋焊接。(2)使用©10镀锌圆钢或25x4mm镀锌扁钢做等电位联结线连接预埋件与钢窗框、固定铝合金窗框的铁板或固定金属门框的铁板，连接方式采用双面焊接。采用圆钢焊接时，搭接长度不小于lOOmm。(3)如金属门窗框不能直接焊接时，则制作100x30x30mm的连...
