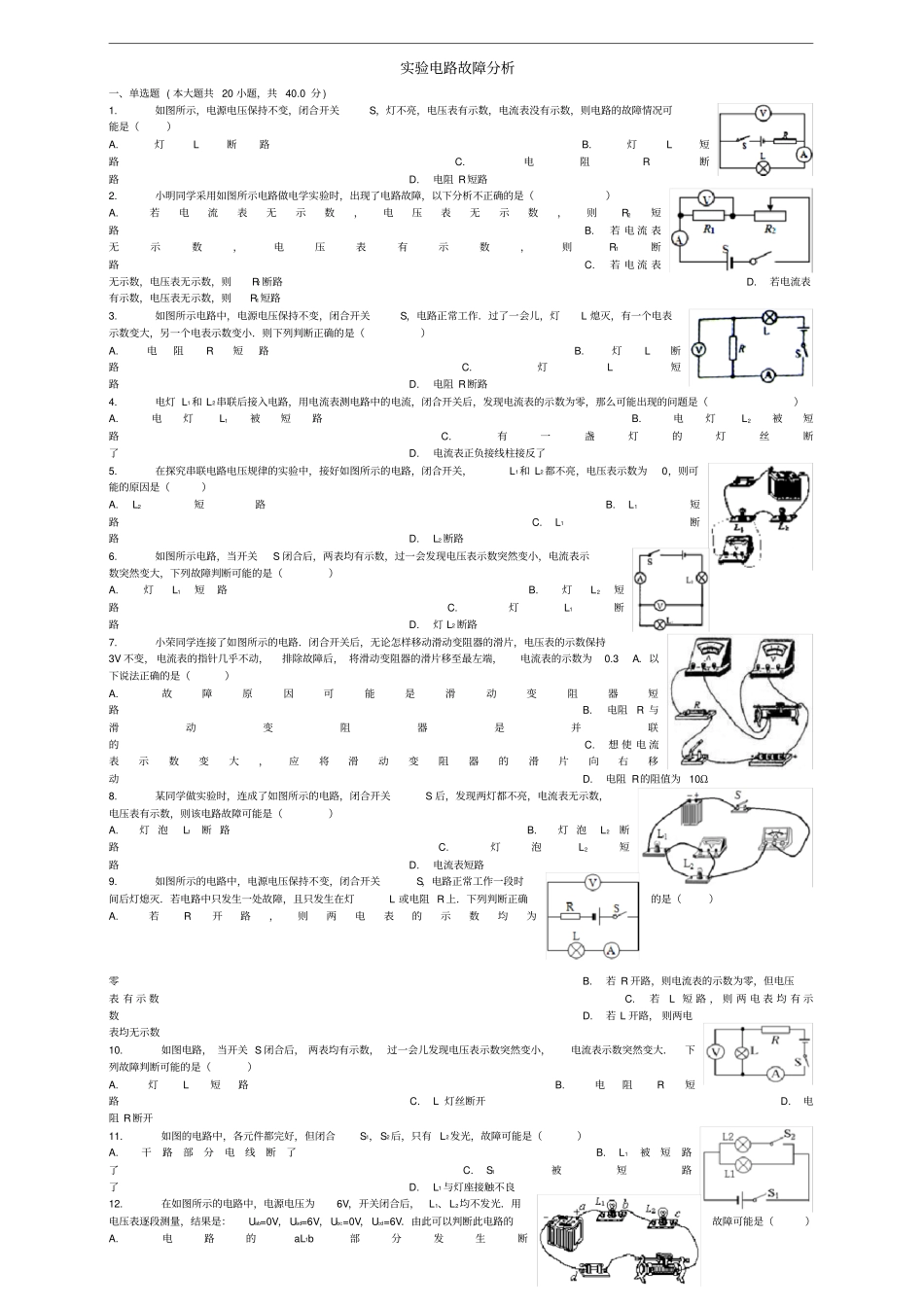

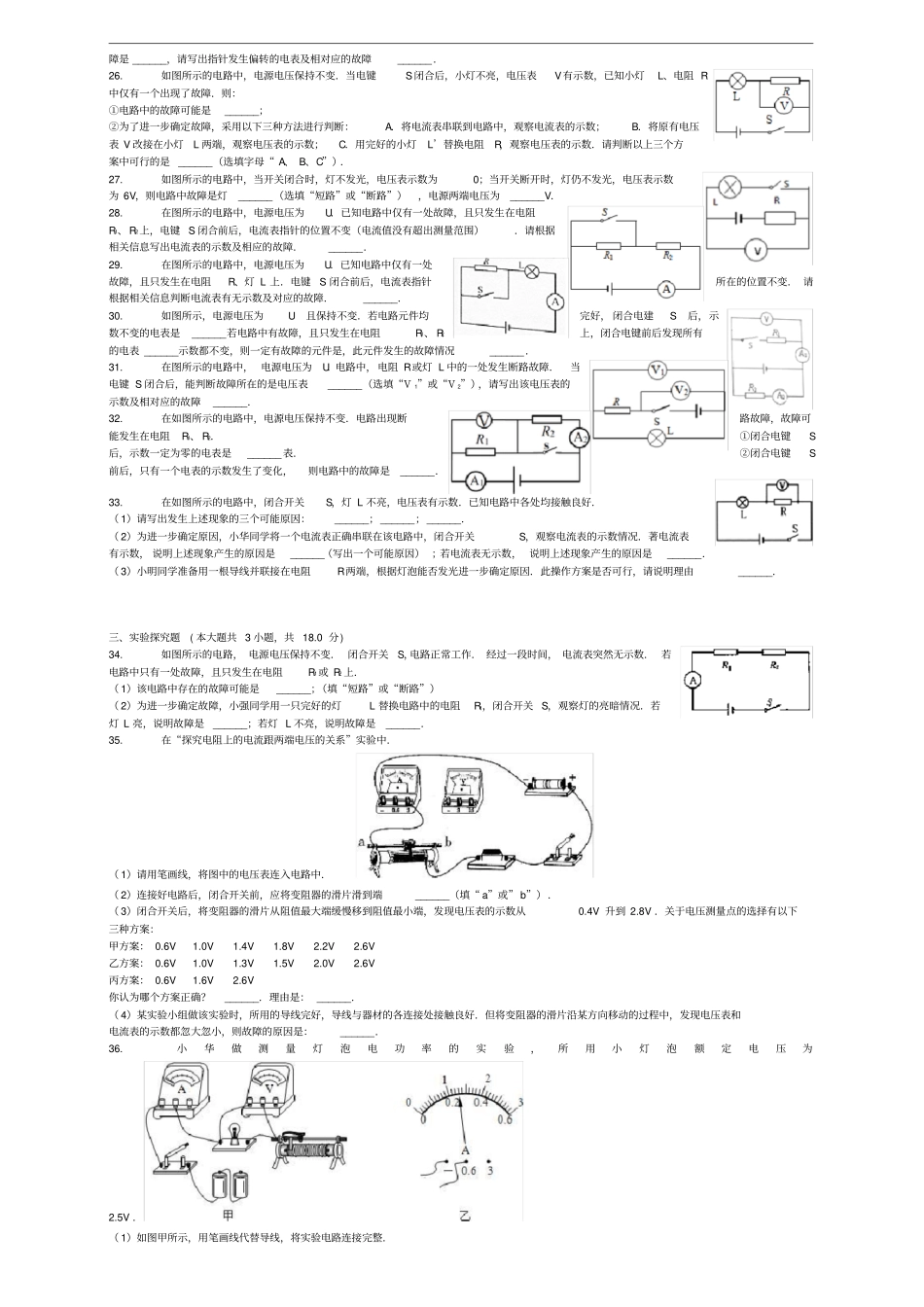

实验电路故障分析一、单选题(本大题共20小题，共40.0分)1.如图所示，电源电压保持不变，闭合开关S，灯不亮，电压表有示数，电流表没有示数，则电路的故障情况可能是（）A.灯L断路B.灯L短路C.电阻R断路D.电阻R短路2.小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析不正确的是（）A.若电流表无示数，电压表无示数，则R2短路B.若电流表无示数，电压表有示数，则R1断路C.若电流表无示数，电压表无示数，则R2断路D.若电流表有示数，电压表无示数，则R1短路3.如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作．过了一会儿，灯L熄灭，有一个电表示数变大，另一个电表示数变小．则下列判断正确的是（）A.电阻R短路B.灯L断路C.灯L短路D.电阻R断路4.电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（）A.电灯L1被短路B.电灯L2被短路C.有一盏灯的灯丝断了D.电流表正负接线柱接反了5.在探究串联电路电压规律的实验中，接好如图所示的电路，闭合开关，L1和L2都不亮，电压表示数为0，则可能的原因是（）A.L2短路B.L1短路C.L1断路D.L2断路6.如图所示电路，当开关S闭合后，两表均有示数，过一会发现电压表示数突然变小，电流表示数突然变大，下列故障判断可能的是（）A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路7.小荣同学连接了如图所示的电路．闭合开关后，无论怎样移动滑动变阻器的滑片，电压表的示数保持3V不变，电流表的指针几乎不动，排除故障后，将滑动变阻器的滑片移至最左端，电流表的示数为0.3A．以下说法正确的是（）A.故障原因可能是滑动变阻器短路B.电阻R与滑动变阻器是并联的C.想使电流表示数变大，应将滑动变阻器的滑片向右移动D.电阻R的阻值为10Ω8.某同学做实验时，连成了如图所示的电路，闭合开关S后，发现两灯都不亮，电流表无示数，电压表有示数，则该电路故障可能是（）A.灯泡L1断路B.灯泡L2断路C.灯泡L2短路D.电流表短路9.如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭．若电路中只发生一处故障，且只发生在灯L或电阻R上．下列判断正确的是（）A.若R开路，则两电表的示数均为零B.若R开路，则电流表的示数为零，但电压表有示数C.若L短路，则两电表均有示数D.若L开路，则两电表均无示数10.如图电路，当开关S闭合后，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大．下列故障判断可能的是（）A.灯L短路B.电阻R短路C.L灯丝断开D.电阻R断开11.如图的电路中，各元件都完好，但闭合S1，S2后，只有L2发光，故障可能是（）A.干路部分电线断了B.L1被短路了C.S1被短路了D.L1与灯座接触不良12.在如图所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光．用电压表逐段测量，结果是：Uab=0V，Uad=6V，Ubc=0V，Ucd=6V．由此可以判断此电路的故障可能是（）A.电路的aL1b部分发生断路B.电路的aL2c部分发生断路C.电源部分发生短路D.电路的c经滑动变阻器至d部分发生断路13.晓黎在实验时连接了如图所示的电路，闭合开关后发现只有灯泡L1发光，电流表、电压表均有示数．关于电路中L1、L2的连接方式和L2不发光的原因，下列说法正确的是（）A.灯泡L1和L2串联，L2的灯丝断了B.灯泡L1和L2串联，L2被短路了C.灯泡L1和L2并联，L2与灯座接触不良D.灯泡L1和L2并联，L2的实际功率太小14.如图所示电路，电源电压为U且保持不变，闭合开关S后，发现灯不亮，电流表指针在零刻度线，电压表指针则有明显偏转，那么可能的电路故障是（）A.灯L断路B.电阻R断路C.电阻R短路D.灯L短路15.在如图所示的电路中，电源电压保持不变．闭合开关s，小灯正常发光，电路正常工作．一段时间后，小灯L突然熄灭，此时电流表的示数为零，电压表有示数．若电路故障发生在电阻R或灯L上，则电路的故障情况是（）A.电阻R断路B.灯L断路C.电阻R短路D.灯L短路16.如图所示的电路中，闭合电键S，灯L亮，一段时间后灯L熄灭．已知电路中只有一处故障，且只发生在灯L或电阻R上，则下列判断正确的是（）A.将电流表串联在电路中，若电流表无示数，则一定是灯L断路B.将电流表串联在电路中，若电...
