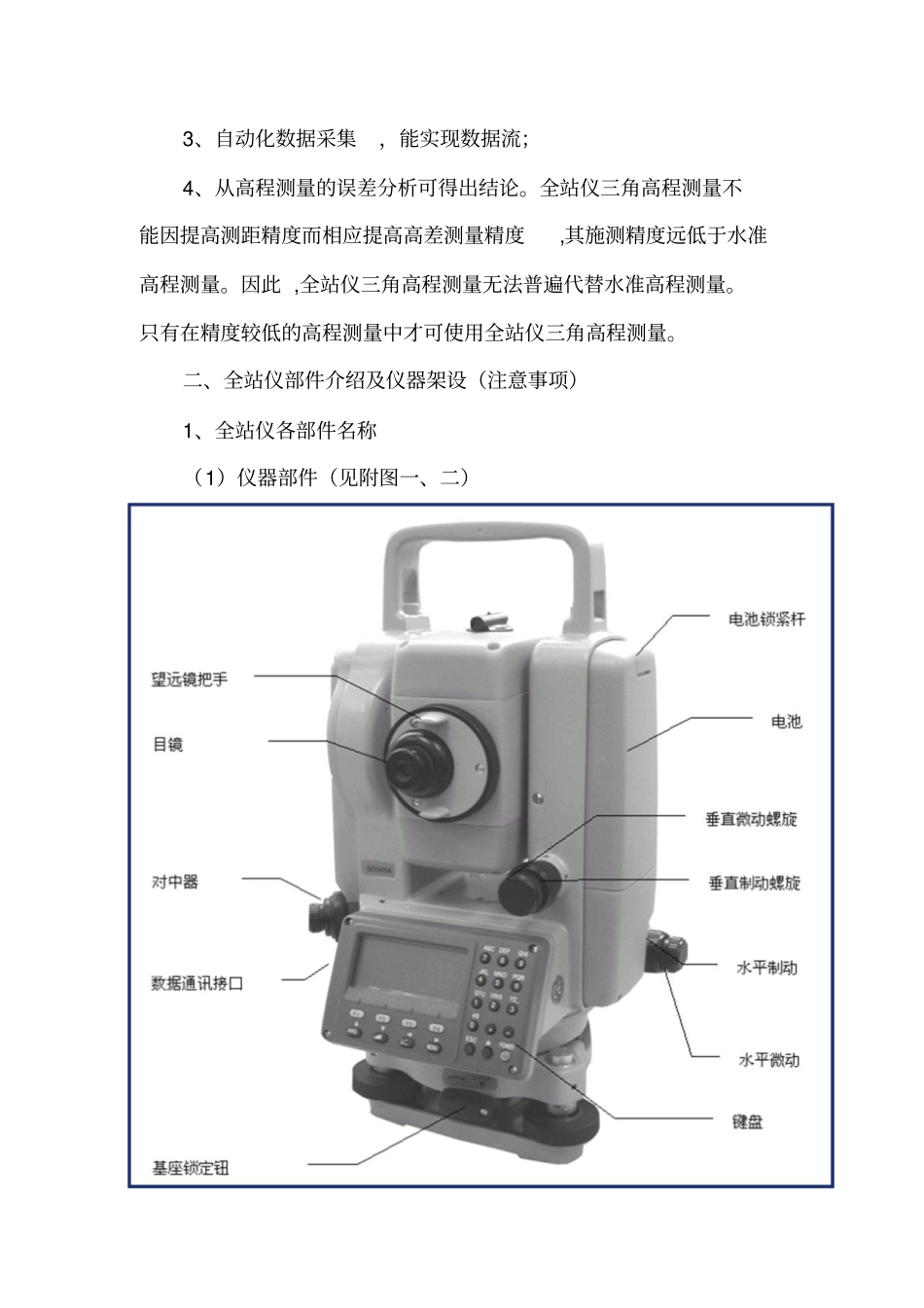

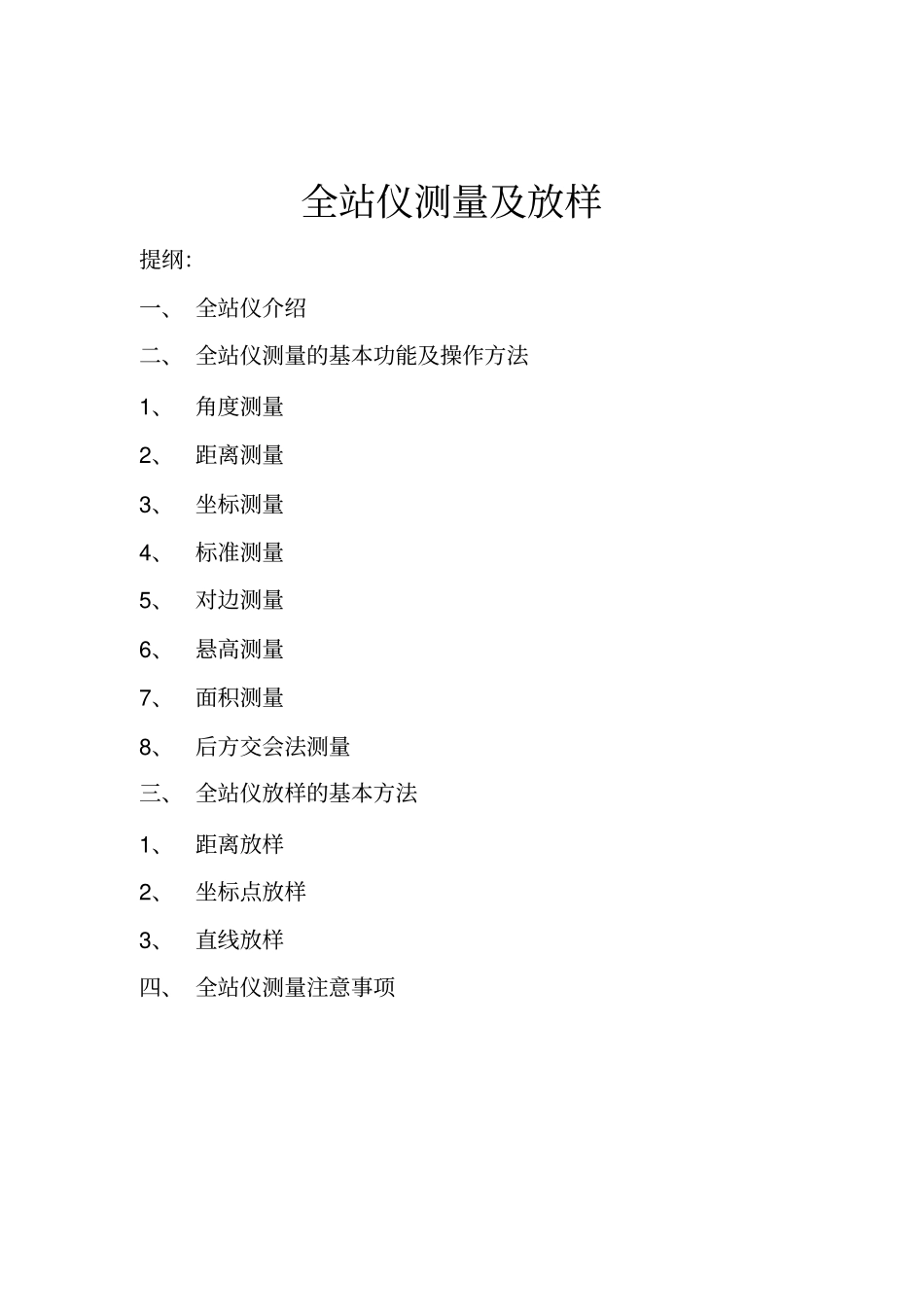

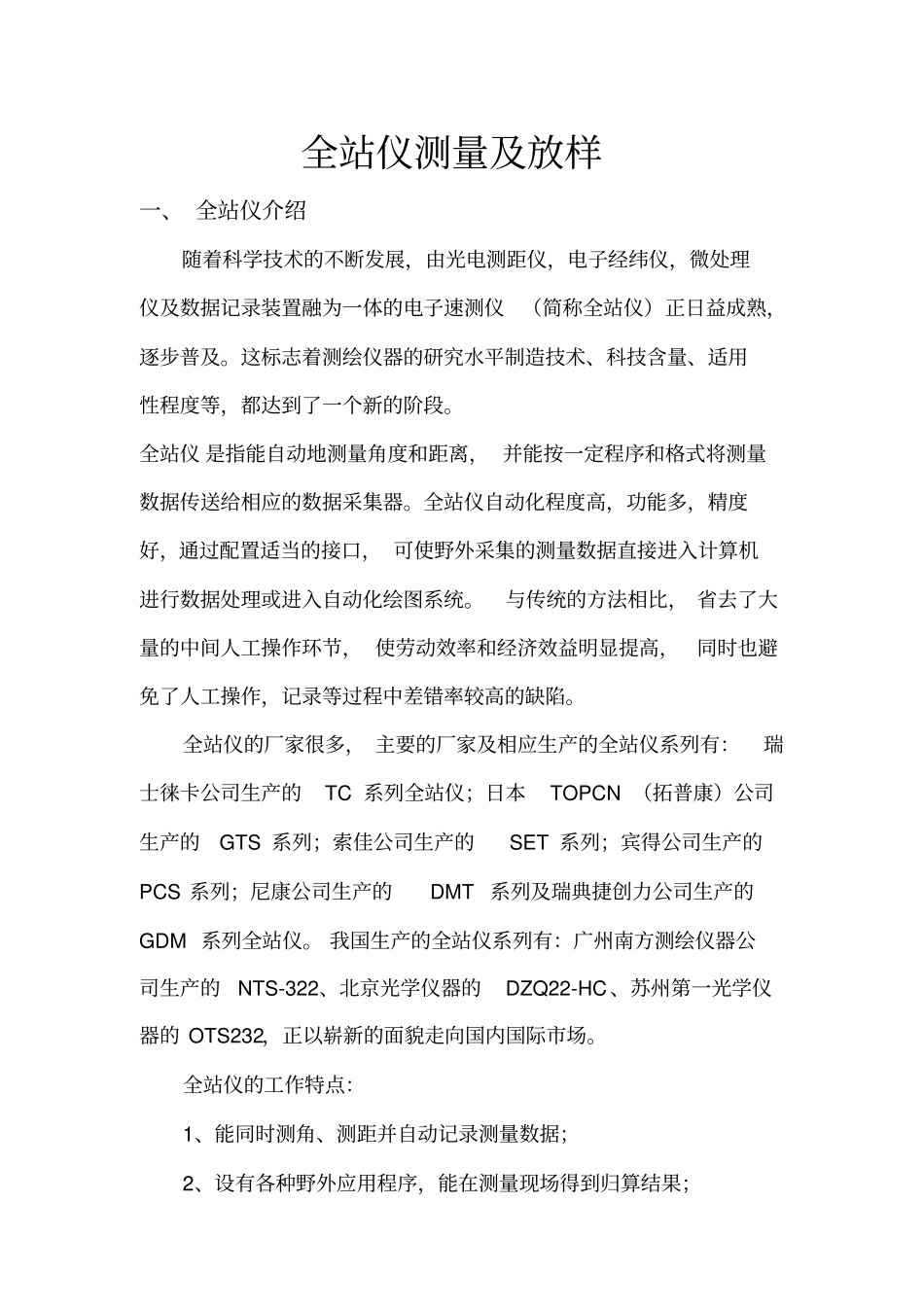

全站仪测量及放样提纲：一、全站仪介绍二、全站仪测量的基本功能及操作方法1、角度测量2、距离测量3、坐标测量4、标准测量5、对边测量6、悬高测量7、面积测量8、后方交会法测量三、全站仪放样的基本方法1、距离放样2、坐标点放样3、直线放样四、全站仪测量注意事项全站仪测量及放样一、全站仪介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日益成熟，逐步普及。这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC系列全站仪；日本TOPCN（拓普康）公司生产的GTS系列；索佳公司生产的SET系列；宾得公司生产的PCS系列；尼康公司生产的DMT系列及瑞典捷创力公司生产的GDM系列全站仪。我国生产的全站仪系列有：广州南方测绘仪器公司生产的NTS-322、北京光学仪器的DZQ22-HC、苏州第一光学仪器的OTS232，正以崭新的面貌走向国内国际市场。全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、自动化数据采集，能实现数据流；4、从高程测量的误差分析可得出结论。全站仪三角高程测量不能因提高测距精度而相应提高高差测量精度,其施测精度远低于水准高程测量。因此,全站仪三角高程测量无法普遍代替水准高程测量。只有在精度较低的高程测量中才可使用全站仪三角高程测量。二、全站仪部件介绍及仪器架设（注意事项）1、全站仪各部件名称（1）仪器部件（见附图一、二）附图一附图二（2）棱镜全站仪在进行测量距离等作业时，须在目标处放置反射棱镜。反射棱镜有单（叁）棱镜组，可通过基座连接器将棱镜组连接在基座上安置到三脚架上，也可直接安置在对中杆上。棱镜组由用户根据作业需要自行配置。附图三2、仪器架设与照准注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。（1）将三脚架打开,伸长到适当高度，拧紧三个固定螺丝，固定其中一个脚架，松动土质处可把该脚踩住。（三脚架中心大致对中测站点，并使三脚架平台大致水平）（2）将仪器安装在三脚架上，然后拧紧连接螺丝。（注意两只手取仪器，一手握提手，一手端起仪器基座）（3）用对中器对中，利用圆水准器粗略整平仪器。（先前固定的一脚不动，抬起未固定的两个三脚架，以固定脚为中心转动直至对中）①旋转两个脚螺旋A、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。②旋转脚螺旋C，使圆水准器气泡居中。角螺旋B角螺旋C角螺旋A（4）利用长水准器精确整平仪器：①松开水平制动螺旋，水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB，旋转A、B两个脚螺旋使长水准器气泡居中。②将仪器绕竖轴旋转90°，旋转第三个脚螺旋C,使长水准器管气泡居中，再次旋转90°，重复①、②步骤，直至四个位置处的长水准器管气泡始终居中为止。（5）利用光学对点器对中：调节光学对点器的目镜，看清对点器分划板。松开三角架上的中心手把，轻移仪器，使光学对点器的中心标志对准测站点。注意：尽量平移仪器，不要让仪器在架头上有转动，以尽量减少气泡的偏移。（6）最后精确整平仪器按第（4）步精确整平仪器，直到仪器旋转到任何位置时，长水准器气泡始终居中为止，最后拧紧中心手把。（7）调焦与照准①目镜调焦：用望远镜观察一明亮无地物的背景。将目镜调焦旋钮（见附图一）顺时针旋到底，再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。②照准目标：松开垂直和水平制动手轮，用粗瞄准器照准目标使其进入视场后固紧两制动手轮。③物镜调焦：旋转望远镜调焦环至目标成像最清...
