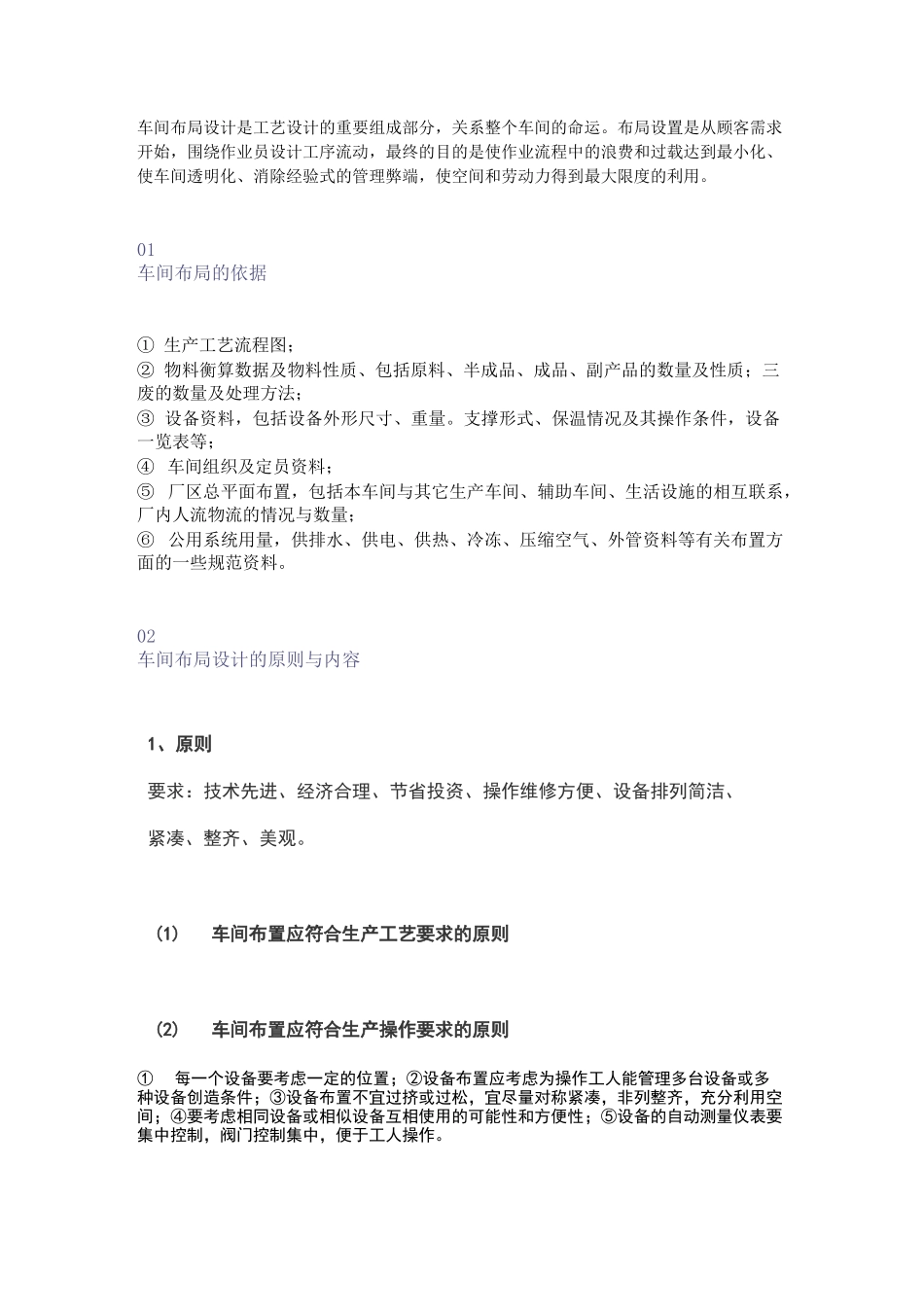

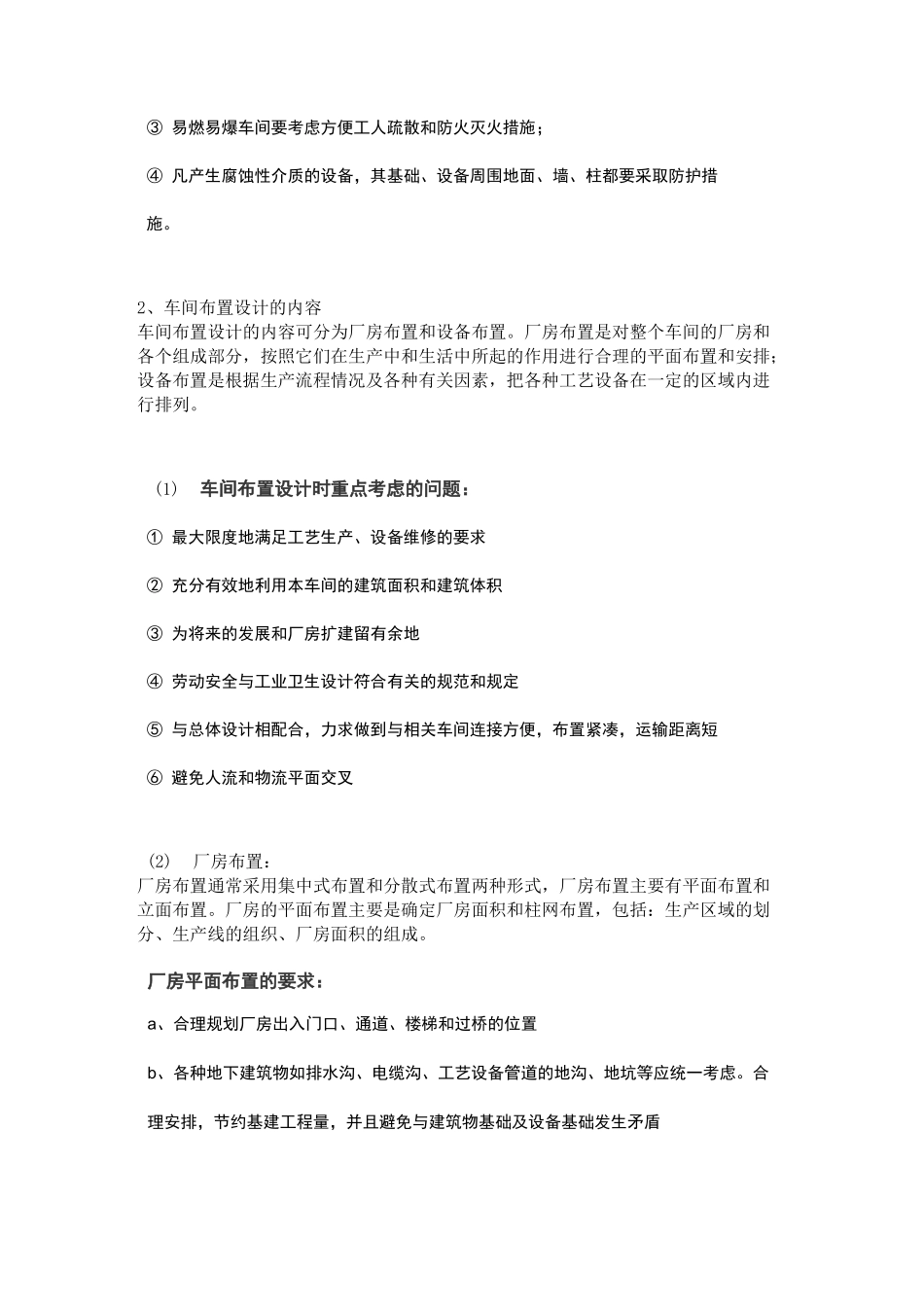

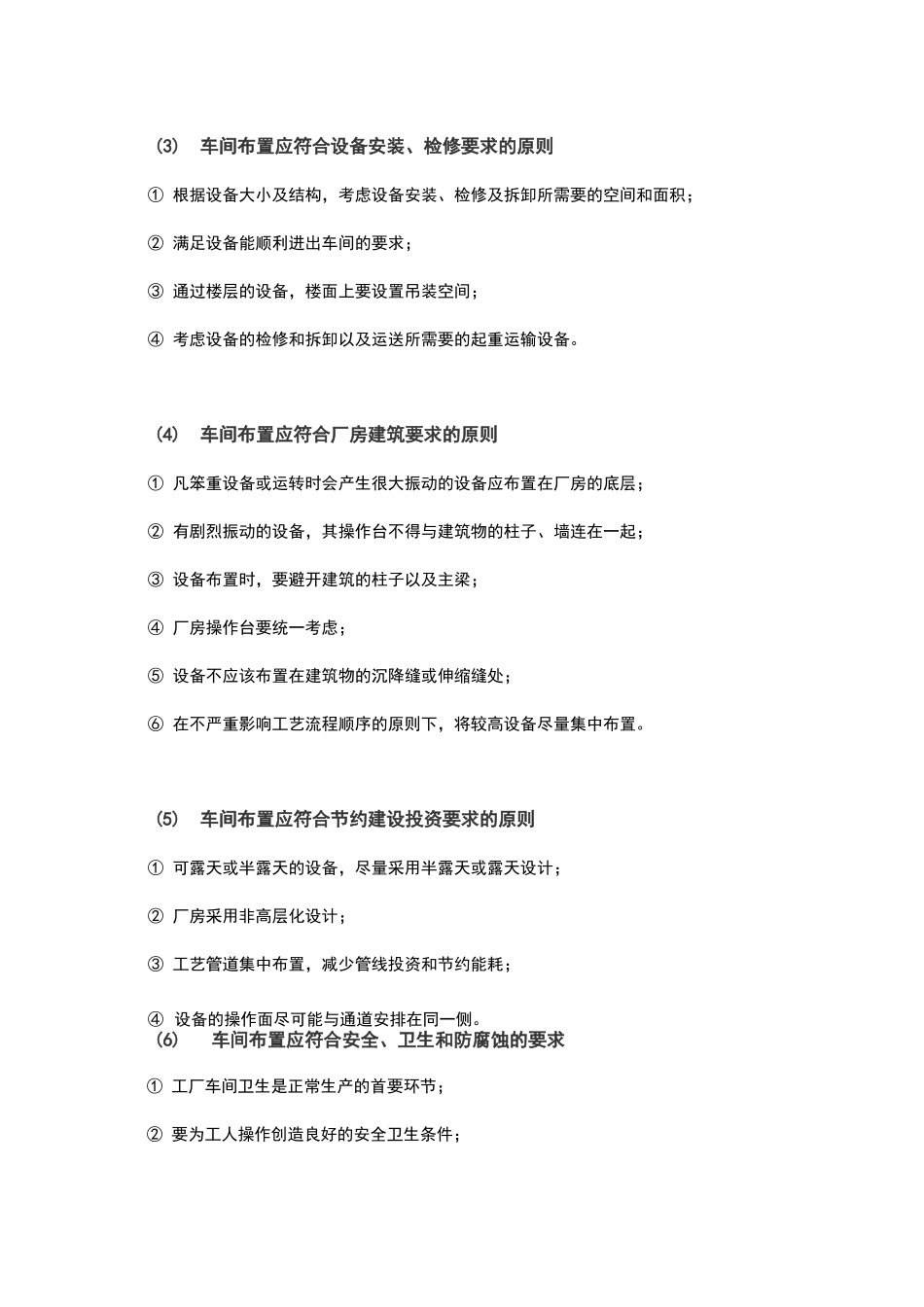

车间布局设计是工艺设计的重要组成部分，关系整个车间的命运。布局设置是从顾客需求开始，围绕作业员设计工序流动，最终的目的是使作业流程中的浪费和过载达到最小化、使车间透明化、消除经验式的管理弊端，使空间和劳动力得到最大限度的利用。01车间布局的依据①生产工艺流程图；②物料衡算数据及物料性质、包括原料、半成品、成品、副产品的数量及性质；三废的数量及处理方法；③设备资料，包括设备外形尺寸、重量。支撑形式、保温情况及其操作条件，设备一览表等；④车间组织及定员资料；⑤厂区总平面布置，包括本车间与其它生产车间、辅助车间、生活设施的相互联系，厂内人流物流的情况与数量；⑥公用系统用量，供排水、供电、供热、冷冻、压缩空气、外管资料等有关布置方面的一些规范资料。02车间布局设计的原则与内容1、原则要求：技术先进、经济合理、节省投资、操作维修方便、设备排列简洁、紧凑、整齐、美观。(1)车间布置应符合生产工艺要求的原则(2)车间布置应符合生产操作要求的原则①每一个设备要考虑一定的位置；②设备布置应考虑为操作工人能管理多台设备或多种设备创造条件；③设备布置不宜过挤或过松，宜尽量对称紧凑，非列整齐，充分利用空间；④要考虑相同设备或相似设备互相使用的可能性和方便性；⑤设备的自动测量仪表要集中控制，阀门控制集中，便于工人操作。(3)车间布置应符合设备安装、检修要求的原则①根据设备大小及结构，考虑设备安装、检修及拆卸所需要的空间和面积；②满足设备能顺利进出车间的要求；③通过楼层的设备，楼面上要设置吊装空间；④考虑设备的检修和拆卸以及运送所需要的起重运输设备。(4)车间布置应符合厂房建筑要求的原则①凡笨重设备或运转时会产生很大振动的设备应布置在厂房的底层；②有剧烈振动的设备，其操作台不得与建筑物的柱子、墙连在一起；③设备布置时，要避开建筑的柱子以及主梁；④厂房操作台要统一考虑；⑤设备不应该布置在建筑物的沉降缝或伸缩缝处；⑥在不严重影响工艺流程顺序的原则下，将较高设备尽量集中布置。(5)车间布置应符合节约建设投资要求的原则①可露天或半露天的设备，尽量采用半露天或露天设计；②厂房采用非高层化设计；③工艺管道集中布置，减少管线投资和节约能耗；④设备的操作面尽可能与通道安排在同一侧。(6)车间布置应符合安全、卫生和防腐蚀的要求①工厂车间卫生是正常生产的首要环节；②要为工人操作创造良好的安全卫生条件；③易燃易爆车间要考虑方便工人疏散和防火灭火措施；④凡产生腐蚀性介质的设备，其基础、设备周围地面、墙、柱都要采取防护措施。2、车间布置设计的内容车间布置设计的内容可分为厂房布置和设备布置。厂房布置是对整个车间的厂房和各个组成部分，按照它们在生产中和生活中所起的作用进行合理的平面布置和安排；设备布置是根据生产流程情况及各种有关因素，把各种工艺设备在一定的区域内进行排列。(1)车间布置设计时重点考虑的问题：①最大限度地满足工艺生产、设备维修的要求②充分有效地利用本车间的建筑面积和建筑体积③为将来的发展和厂房扩建留有余地④劳动安全与工业卫生设计符合有关的规范和规定⑤与总体设计相配合，力求做到与相关车间连接方便，布置紧凑，运输距离短⑥避免人流和物流平面交叉(2)厂房布置：厂房布置通常采用集中式布置和分散式布置两种形式，厂房布置主要有平面布置和立面布置。厂房的平面布置主要是确定厂房面积和柱网布置，包括：生产区域的划分、生产线的组织、厂房面积的组成。厂房平面布置的要求：a、合理规划厂房出入门口、通道、楼梯和过桥的位置b、各种地下建筑物如排水沟、电缆沟、工艺设备管道的地沟、地坑等应统一考虑。合理安排，节约基建工程量，并且避免与建筑物基础及设备基础发生矛盾c、厂房平面布置应力求规整d、根据生产过程的特点和要求，有些工序需留足必须的储存、堆放面积厂房立面布置即空间布置，主要确定厂房的高度和层数，厂房立面布置应力求简单，避免层数过多和层高过高，厂房的立面布置应注意整齐、美观。（3）设备布置：设备布置就是把车间内的各种设备按照工艺流程要求加以定位，除了主机设备外，还包括附属设备...
