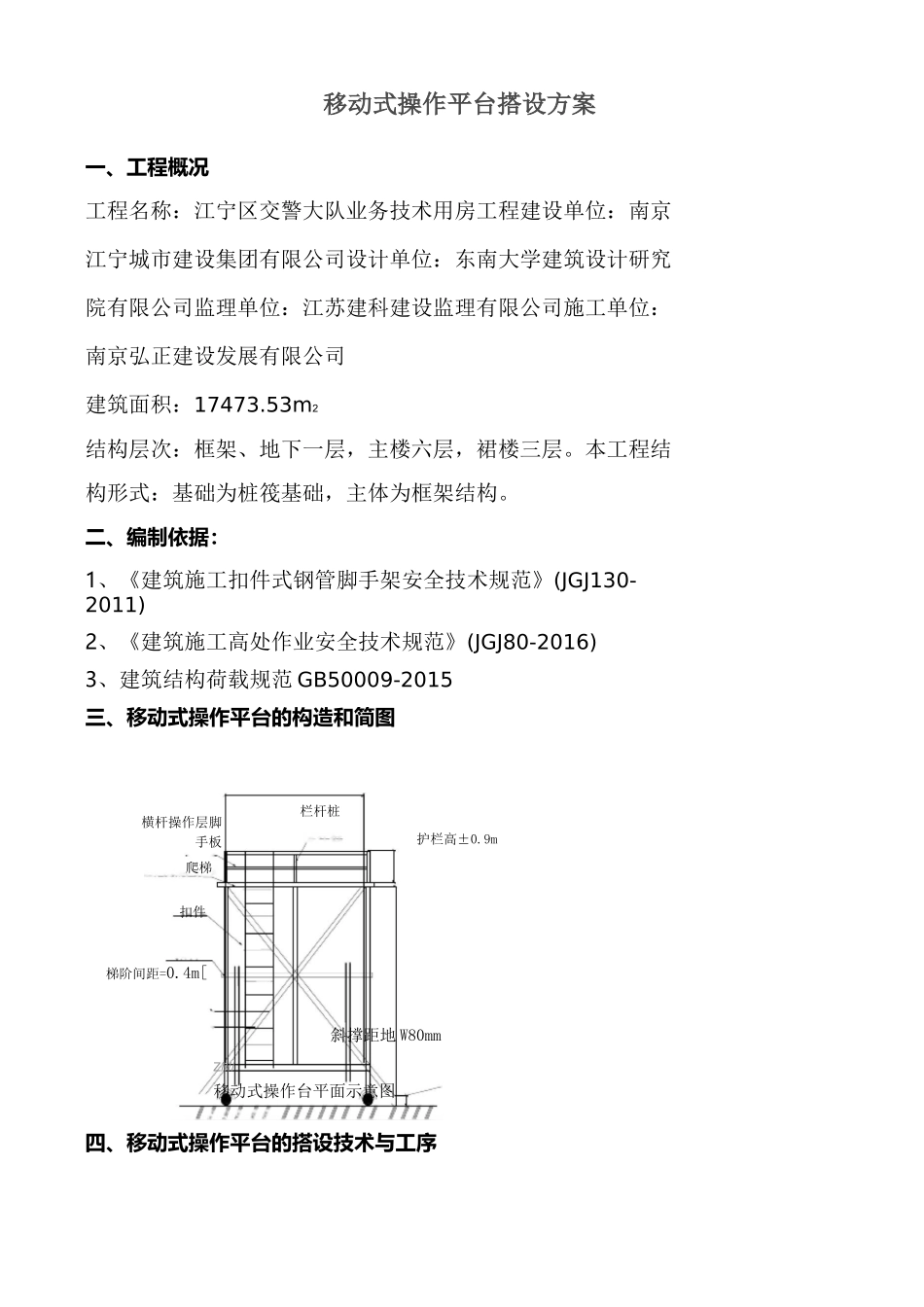

移动式操作平台搭设方案一、工程概况工程名称：江宁区交警大队业务技术用房工程建设单位：南京江宁城市建设集团有限公司设计单位：东南大学建筑设计研究院有限公司监理单位：江苏建科建设监理有限公司施工单位：南京弘正建设发展有限公司建筑面积：17473.53m2结构层次：框架、地下一层，主楼六层，裙楼三层。本工程结构形式：基础为桩筏基础，主体为框架结构。二、编制依据：1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2、《建筑施工高处作业安全技术规范》(JGJ80-2016)3、建筑结构荷载规范GB50009-2015三、移动式操作平台的构造和简图爬梯扣件梯阶间距=0.4m[斜撑距地W80mmZ////移动式操作台平面示意图四、移动式操作平台的搭设技术与工序横杆操作层脚手板栏杆桩护栏高±0.9m1、操作平台的数量和具体情况共搭设二个操作平台，具体情况如下：序号内容尺寸材料备注1搭设高度(不含护栏)4.4m脚手架杆2平台面积2.5mx3.5m脚手架杆3爬梯踏杆间距400mm热镀锌钢管4护栏高度0.7m脚手架杆5脚手板5cm厚架子板6脚轮600cm钢制脚轮7扫地杆10cm高脚手架杆8施工最大活何载600N/m2、一般要求2.1移动操作平台应由专业技术人员按现行的相应规范进行设计。2.2移动操作平台的面积不应超过10m2,高度不应超过5m,施工荷载小于1KN/S。当高度大于5米时，应采用扣件式脚手架搭设适合需要的满堂脚手架。2.3装设轮子的移动式操作平台，轮子与平台的接合处应牢固可靠，立柱底端离地面不得超过80mm.2.4操作平台可用申48x3.5mm钢管以扣件连接，按产品使用要求进行组装。平台的次梁，间距不应大于40cm；台面满铺5cm厚的木板。2.5操作平台四周必须按临边作业要求设置防护栏杆，并应布置登高扶梯。2.6按规定要求对钢管、扣件、板材、轮子等料具进行检查验收，不合格的不得使用。3、构配件的技术要求3．1钢管3.1.1脚手架钢管应采用现行国家标准《直缝电焊钢管》(GB/T13793-2016)或《低压流体输送用焊接钢管》(GB/T3091-2015)中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T699-2015）中Q235-A级钢的规定。3.1.2每根钢管的最大质量不应大于25kg,,长度不超过6m，宜采用®48x3.5钢管。3.1.3钢管的尺寸和表面质量应符合下列规定：（1）新、旧钢管的尺寸、表面质量和外形应分别符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的规定；（2）钢管上严禁打孔。3.2扣件3.2.1扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定；采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。3.2.2脚手架采用的扣件，在螺栓拧紧扭力矩达65N・m时，不得发生破坏。3.3脚手板3.3.1脚手板可采用木板制作，每块质量不宜大于30kg。3.3.3木脚手板应采用杉木或松木制作，其材质应符合现行国家标准《木结构设计规范》（GB50005-2003）中II级材质的规定。脚手板厚度不应小于50mm,两端应各设直径为4mm的镀锌钢丝箍两道。3.4脚轮3.4.1脚轮必须有缩紧装置。3.4.2脚轮应有生产合格证明文件。3.4.3脚轮的承重必须满足总荷载的需要。4、搭设方法4.1安装方法：搭设移动式操作平台,严格按脚手架规范,由专业架子工操作,底层横纵杆、剪刀撑距立杆底200mm,高度不小于200mm。轮子与平台接合处应牢固可靠。立杆，交叉支撑底端离地面不得超过80mm。4.1.1搭设与拆除4.1.1.1施工准备：移动操作平台搭设前，工程技术负责人应按本规程和施工组织设计要求向搭设和使用人员做技术和安全作业要求的交底。4.1.1.2对架管、配件、加固件应按《建筑施工扣件式钢管移动操作平台安全技术规范》第3章要求进行检查、验收；严禁使用不合格的架管、配件。4.1.2搭设4.1.2.1搭设架管及配件应符合下列规定：1.交叉支撑、水平架、脚手板、连接棒和锁臂的设置应符合《建筑施工扣件式钢管移动操作平台安全技术规范》第6.2节要求；2.不配套的架管与配件不得混合使用于同一移动操作平台；3.架管安装应自一端向另一端延伸，并逐层改变搭设方向，不得相对进行。搭完一步架后，应按《建筑施工扣件式钢管移动操作平台安全技术规范》第7.4.5条要求检查并调整其水平度与垂直...
