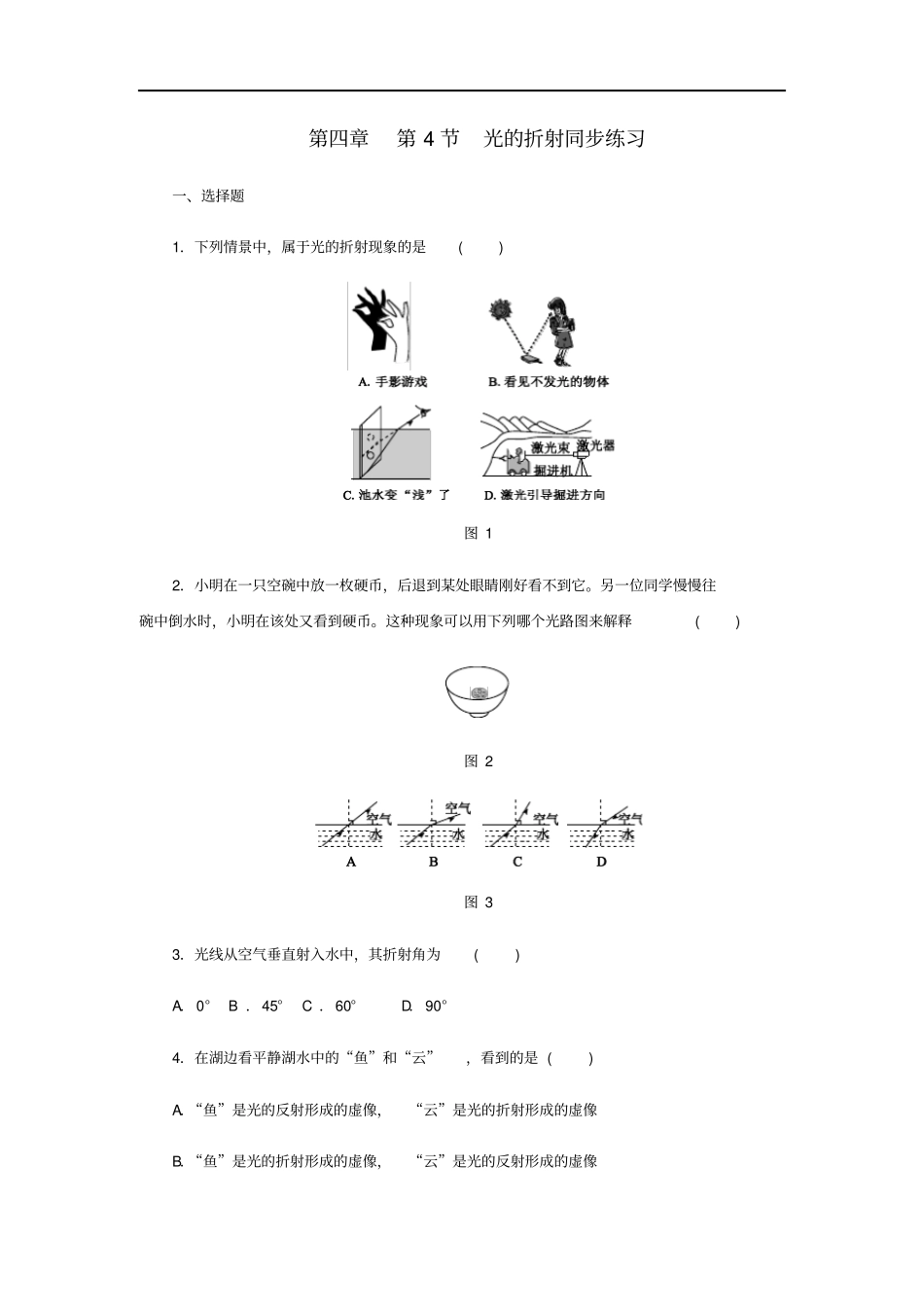

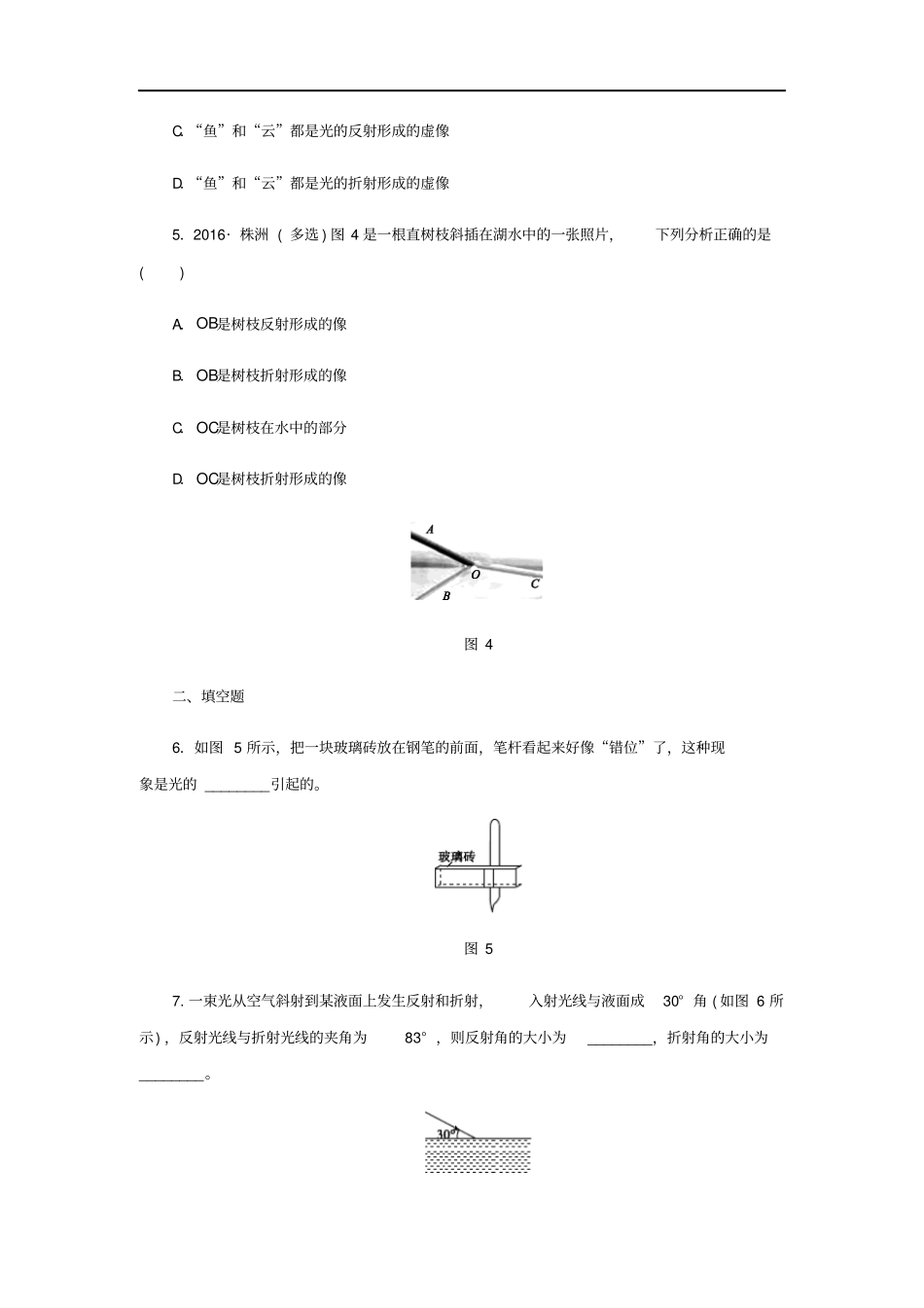

第四章第4节光的折射同步练习一、选择题1．下列情景中，属于光的折射现象的是()图12．小明在一只空碗中放一枚硬币，后退到某处眼睛刚好看不到它。另一位同学慢慢往碗中倒水时，小明在该处又看到硬币。这种现象可以用下列哪个光路图来解释()图2图33．光线从空气垂直射入水中，其折射角为()A．0°B．45°C．60°D．90°4．在湖边看平静湖水中的“鱼”和“云”，看到的是()A．“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像B．“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像C．“鱼”和“云”都是光的反射形成的虚像D．“鱼”和“云”都是光的折射形成的虚像5．2016·株洲(多选)图4是一根直树枝斜插在湖水中的一张照片，下列分析正确的是()A．OB是树枝反射形成的像B．OB是树枝折射形成的像C．OC是树枝在水中的部分D．OC是树枝折射形成的像图4二、填空题6．如图5所示，把一块玻璃砖放在钢笔的前面，笔杆看起来好像“错位”了，这种现象是光的________引起的。图57.一束光从空气斜射到某液面上发生反射和折射，入射光线与液面成30°角(如图6所示)，反射光线与折射光线的夹角为83°，则反射角的大小为________，折射角的大小为________。图68．如图7所示，一束激光沿____________射到空水槽底部O点，形成一个光斑，向水槽中注入适量水后，水槽底部光斑移动到O点的________(选填“左”或“右”)侧。继续沿水槽壁缓慢注水，在此过程中，折射角________(选填“增大”“不变”或“减小”)。图79．如图8所示，一束光从空气斜射到空气与玻璃界面上的O处，同时发生反射和折射现象。则图中______为入射光线，______为反射光线，______为折射光线；MN应该是________(选填“界面”或“法线”)，________(选填“上方”“下方”“左方”或“右方”)是空气。图8三、作图题10．如图9所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC面射出。请画出该过程的光路图。图911．潭清疑水浅，安全记心间。如图10所示，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到A的像A′。图1012．在一个深坑正中央P点趴着一只青蛙，它能看到的视野范围如图11甲所示。若坑中灌满了水，青蛙仍在P点，它的视野将发生变化。请在图乙中利用光路图确定青蛙视野的大致范围，并按图甲中的方法表示出来。图11四、实验探究题13．小宇利用如图12所示的装置将一细光束用水中斜射到空气中，用于探究光的折射规律。图12(1)为了更清晰地观察水中的光路，可以采用的办法是____________________________。实验中________(选填“能”或“不能”)看见反射光线。(2)实验的折射光路如图所示，可以判定折射角________(选填“大于”“小于”或“等于”)入射角。增大入射角，观察到折射角________(选填“增大”或“减小”)。若不断增大光在水中的入射角，会观察到的现象是：入射角增大到一定值时，____________________________。14．在研究光的折射时，小明知道了光从空气斜射入水中时，折射角小于入射角；光从水中斜射入空气中时，折射角大于入射角。小明想：光在其他透明介质的界面上发生折射时有什么规律呢？即什么条件下折射角小于入射角，什么条件下折射角大于入射角？为了研究这个问题，他在老师的指导下做了如下实验：让一激光手电筒射出的光束从水斜射入玻璃中，再从玻璃依次斜射入冰、空气中，其光路如图13所示。然后老师又告诉他光在一些透明介质中的传播速度，如下表所示。图13物质其中光速/(m·s－1)水2.25×108玻璃2.0×108冰2.3×108空气3.0×108酒精2.2×108试回答：(1)针对小明提出的问题，仔细观察图中的光路，对照表格中的数据进行分析，你能得出什么结论？(2)根据你得出的结论，请在图14中画出光由玻璃斜射入酒精时，折射光线的大致位置。图141．C2．B3.A4.B5．AD6．折射7．60°37°8．直线传播左不变9．AOOBOC界面右方10．11．12．13．(1)在水中滴几滴牛奶(或使用肥皂水)能(2)大于增大折射光线消失14．1)光从传播速度大的介质斜射入传播速度小的介质中时，折射角小于入射角；光从传播速度小的介质斜射入传播速度大的介质中时，折射角大于入射角。(2)如图所示(只要画出折射光线的大致位置，即折射角大于入射角即可)
