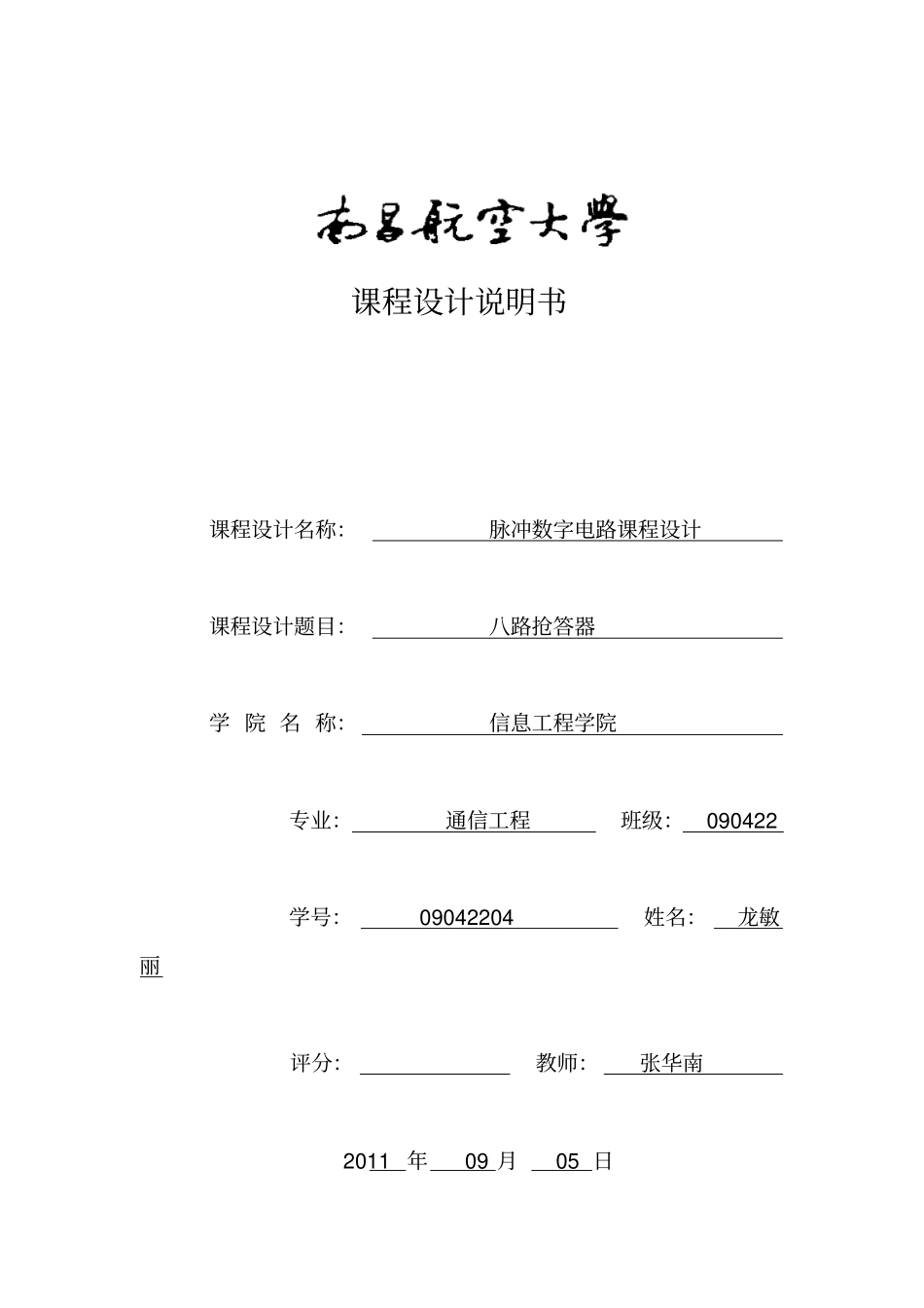

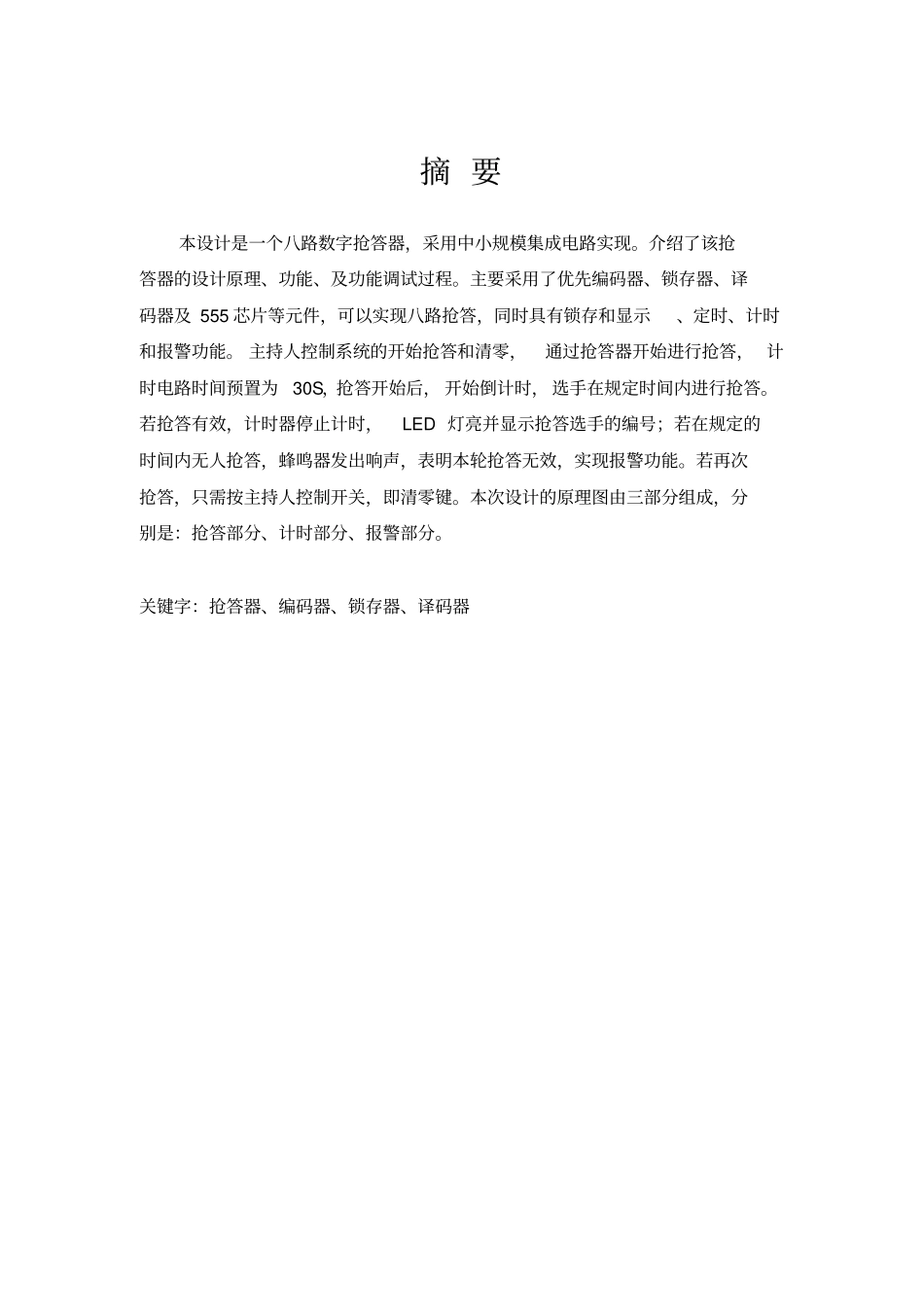

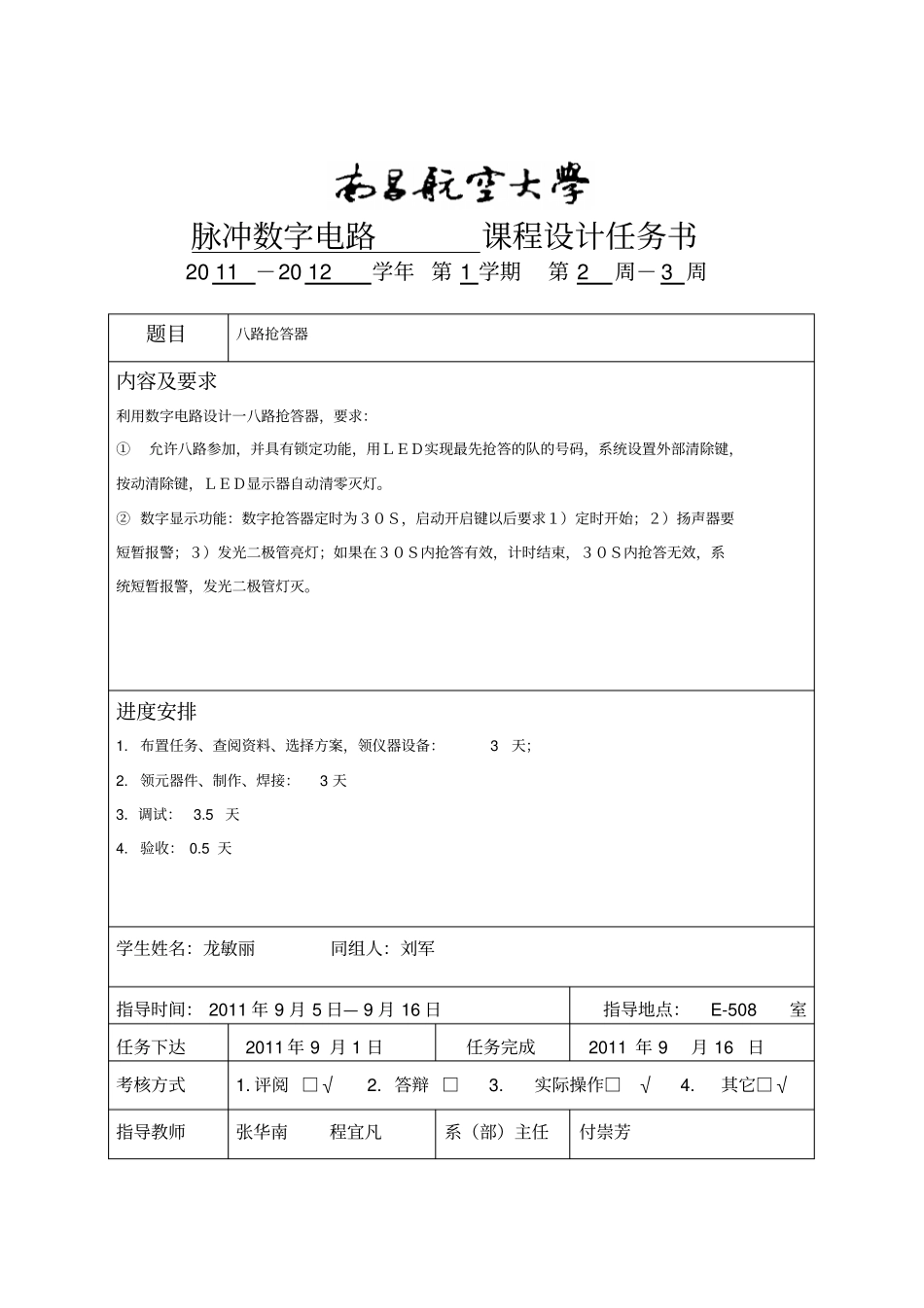

课程设计说明书课程设计名称：脉冲数字电路课程设计课程设计题目：八路抢答器学院名称：信息工程学院专业：通信工程班级：090422学号：09042204姓名：龙敏丽评分：教师：张华南2011年09月05日脉冲数字电路课程设计任务书2011－2012学年第1学期第2周－3周题目八路抢答器内容及要求利用数字电路设计一八路抢答器，要求：①允许八路参加，并具有锁定功能，用ＬＥＤ实现最先抢答的队的号码，系统设置外部清除键，按动清除键，ＬＥＤ显示器自动清零灭灯。②数字显示功能：数字抢答器定时为３０Ｓ，启动开启键以后要求１）定时开始；２）扬声器要短暂报警；３）发光二极管亮灯；如果在３０Ｓ内抢答有效，计时结束，３０Ｓ内抢答无效，系统短暂报警，发光二极管灯灭。进度安排1.布置任务、查阅资料、选择方案，领仪器设备：3天；2.领元器件、制作、焊接：3天3．调试：3.5天4.验收：0.5天学生姓名：龙敏丽同组人：刘军指导时间：2011年9月5日—9月16日指导地点：E-508室任务下达2011年9月1日任务完成2011年9月16日考核方式1.评阅□√2.答辩□3.实际操作□√4.其它□√指导教师张华南程宜凡系（部）主任付崇芳摘要本设计是一个八路数字抢答器，采用中小规模集成电路实现。介绍了该抢答器的设计原理、功能、及功能调试过程。主要采用了优先编码器、锁存器、译码器及555芯片等元件，可以实现八路抢答，同时具有锁存和显示、定时、计时和报警功能。主持人控制系统的开始抢答和清零，通过抢答器开始进行抢答，计时电路时间预置为30S，抢答开始后，开始倒计时，选手在规定时间内进行抢答。若抢答有效，计时器停止计时，LED灯亮并显示抢答选手的编号；若在规定的时间内无人抢答，蜂鸣器发出响声，表明本轮抢答无效，实现报警功能。若再次抢答，只需按主持人控制开关，即清零键。本次设计的原理图由三部分组成，分别是：抢答部分、计时部分、报警部分。关键字：抢答器、编码器、锁存器、译码器目录摘要................................................................................................................................................3前言................................................................................................................................................1第一章设计内容及要求...............................................................................................................21.1设计内容..........................................................................................................................21.2设计要求............................................................................................................................2第二章电路方案设计.....................................................................................................................32.1电路图设计.........................................................................................................................32.2原理方框图.........................................................................................................................3第三章系统组成及工作原理.......................................................................................................53.1系统组成.............................................................................................................................53.2工作原理.............................................................................................................................7第四章模块电路设计...................................................................................................................84.1抢答电路的设计................................................................................................................
