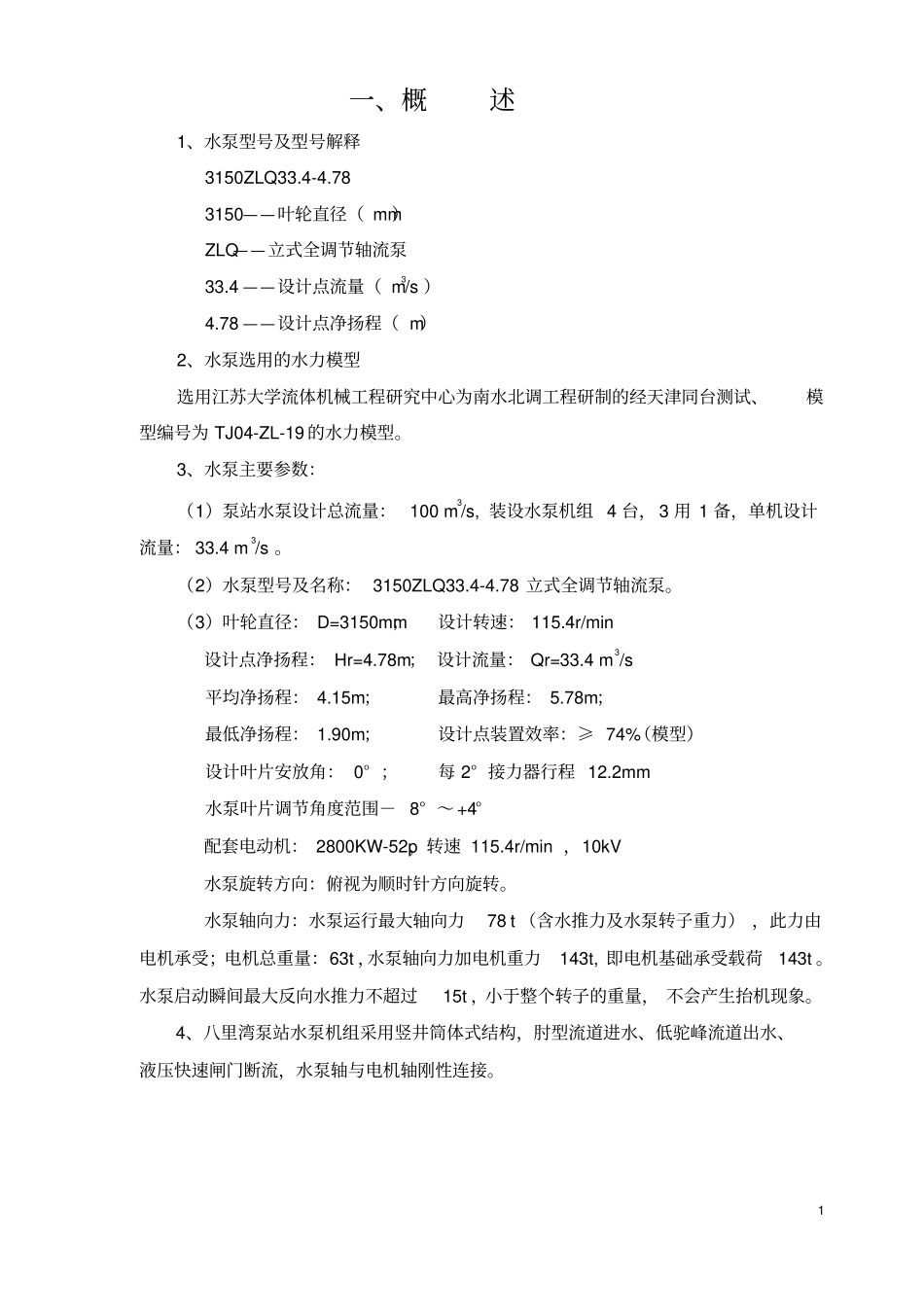

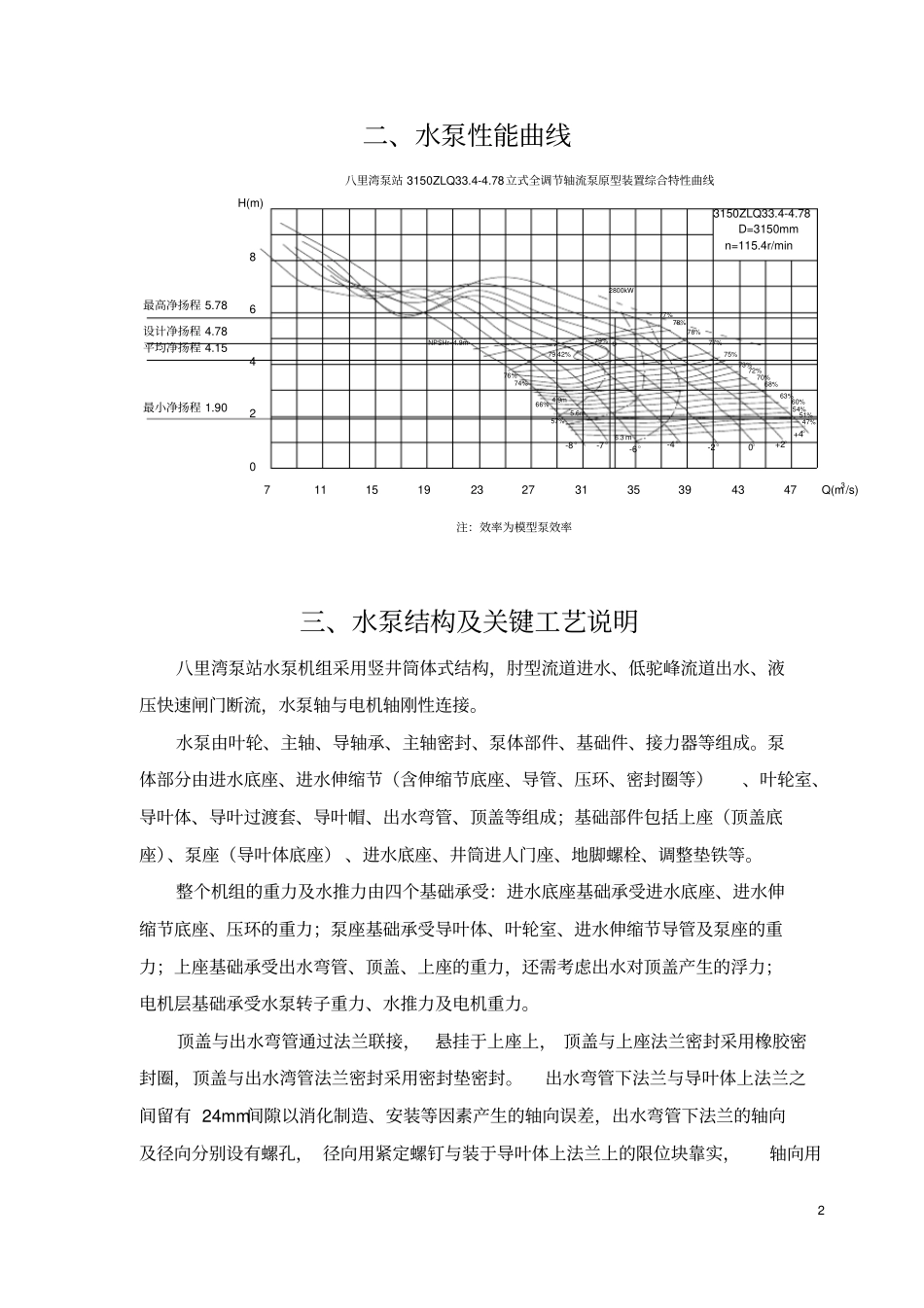

1一、概述1、水泵型号及型号解释3150ZLQ33.4-4.783150——叶轮直径（mm）ZLQ——立式全调节轴流泵33.4——设计点流量（m3/s）4.78——设计点净扬程（m）2、水泵选用的水力模型选用江苏大学流体机械工程研究中心为南水北调工程研制的经天津同台测试、模型编号为TJ04-ZL-19的水力模型。3、水泵主要参数：（1）泵站水泵设计总流量：100m3/s,装设水泵机组4台，3用1备，单机设计流量：33.4m3/s。（2）水泵型号及名称：3150ZLQ33.4-4.78立式全调节轴流泵。（3）叶轮直径：D=3150mm；设计转速：115.4r/min设计点净扬程：Hr=4.78m；设计流量：Qr=33.4m3/s平均净扬程：4.15m；最高净扬程：5.78m；最低净扬程：1.90m；设计点装置效率：≥74%（模型）设计叶片安放角：0°；每2°接力器行程12.2mm水泵叶片调节角度范围－8°～+4°配套电动机：2800KW-52p，转速115.4r/min，10kV水泵旋转方向：俯视为顺时针方向旋转。水泵轴向力：水泵运行最大轴向力78t（含水推力及水泵转子重力），此力由电机承受；电机总重量：63t，水泵轴向力加电机重力143t,即电机基础承受载荷143t。水泵启动瞬间最大反向水推力不超过15t，小于整个转子的重量，不会产生抬机现象。4、八里湾泵站水泵机组采用竖井筒体式结构，肘型流道进水、低驼峰流道出水、液压快速闸门断流，水泵轴与电机轴刚性连接。2二、水泵性能曲线02468H(m)711151923273135394347Q(m3/s)NPSHr=4.9m4.9m5.6m6.3m47%51%54%57%60%66%68%70%73%75%77%77%78%78%72%63%76%74%-7°-6°-4°-2°0°+2°79%79.42%八里湾泵站3150ZLQ33.4-4.78立式全调节轴流泵原型装置综合特性曲线3150ZLQ33.4-4.78D=3150mmn=115.4r/min注：效率为模型泵效率最高净扬程5.78设计净扬程4.78平均净扬程4.15最小净扬程1.902800kW-8°+4°三、水泵结构及关键工艺说明八里湾泵站水泵机组采用竖井筒体式结构，肘型流道进水、低驼峰流道出水、液压快速闸门断流，水泵轴与电机轴刚性连接。水泵由叶轮、主轴、导轴承、主轴密封、泵体部件、基础件、接力器等组成。泵体部分由进水底座、进水伸缩节（含伸缩节底座、导管、压环、密封圈等）、叶轮室、导叶体、导叶过渡套、导叶帽、出水弯管、顶盖等组成；基础部件包括上座（顶盖底座）、泵座（导叶体底座）、进水底座、井筒进人门座、地脚螺栓、调整垫铁等。整个机组的重力及水推力由四个基础承受：进水底座基础承受进水底座、进水伸缩节底座、压环的重力；泵座基础承受导叶体、叶轮室、进水伸缩节导管及泵座的重力；上座基础承受出水弯管、顶盖、上座的重力，还需考虑出水对顶盖产生的浮力；电机层基础承受水泵转子重力、水推力及电机重力。顶盖与出水弯管通过法兰联接，悬挂于上座上，顶盖与上座法兰密封采用橡胶密封圈，顶盖与出水湾管法兰密封采用密封垫密封。出水弯管下法兰与导叶体上法兰之间留有24mm间隙以消化制造、安装等因素产生的轴向误差，出水弯管下法兰的轴向及径向分别设有螺孔，径向用紧定螺钉与装于导叶体上法兰上的限位块靠实，轴向用3紧定螺钉与导叶体上法兰靠实，保证弯管不产生径向摆动和轴向窜动。导叶体安装于泵座上，导叶体的上法兰下平面与泵座上平面之间用橡胶密封圈封水，保证井筒内的水不漏到水泵层。导叶体下悬挂着叶轮室及进水伸缩节导管，导叶体与叶轮室之间、叶轮室与进水伸缩节导管之间采用法兰联接，法兰密封采用橡胶密封圈。进水伸缩节底座装于进水底座上，法兰密封采用橡胶密封圈。伸缩接导管伸到进水伸缩节底座内，之间的密封用橡胶密封圈，密封圈用压环压紧。因水泵转子部件安装及检修的需要，将叶轮室、进水伸缩节底座、压环设计成分半结构，在水泵层可以进行叶轮室、进水伸缩节、叶轮等零部件的安装与拆卸。为了水泵导轴承的安装及检修的方便，在进水流道侧的井筒侧面设置井筒进人门，直径1100mm，在出水弯管相应位置设铰链式开关的进人门，直径900mm。导轴承为分半结构，在不移动泵轴的前提下可以对导轴承进行安装、检修和更换。水泵为立式液压全调节轴流泵，关于液压调节系统的技术说明请见天骄公司提供的技术资料。水泵结构设计时，严格保证原型水泵过流部分与模型装置试验的模型水泵及模型流道几...
