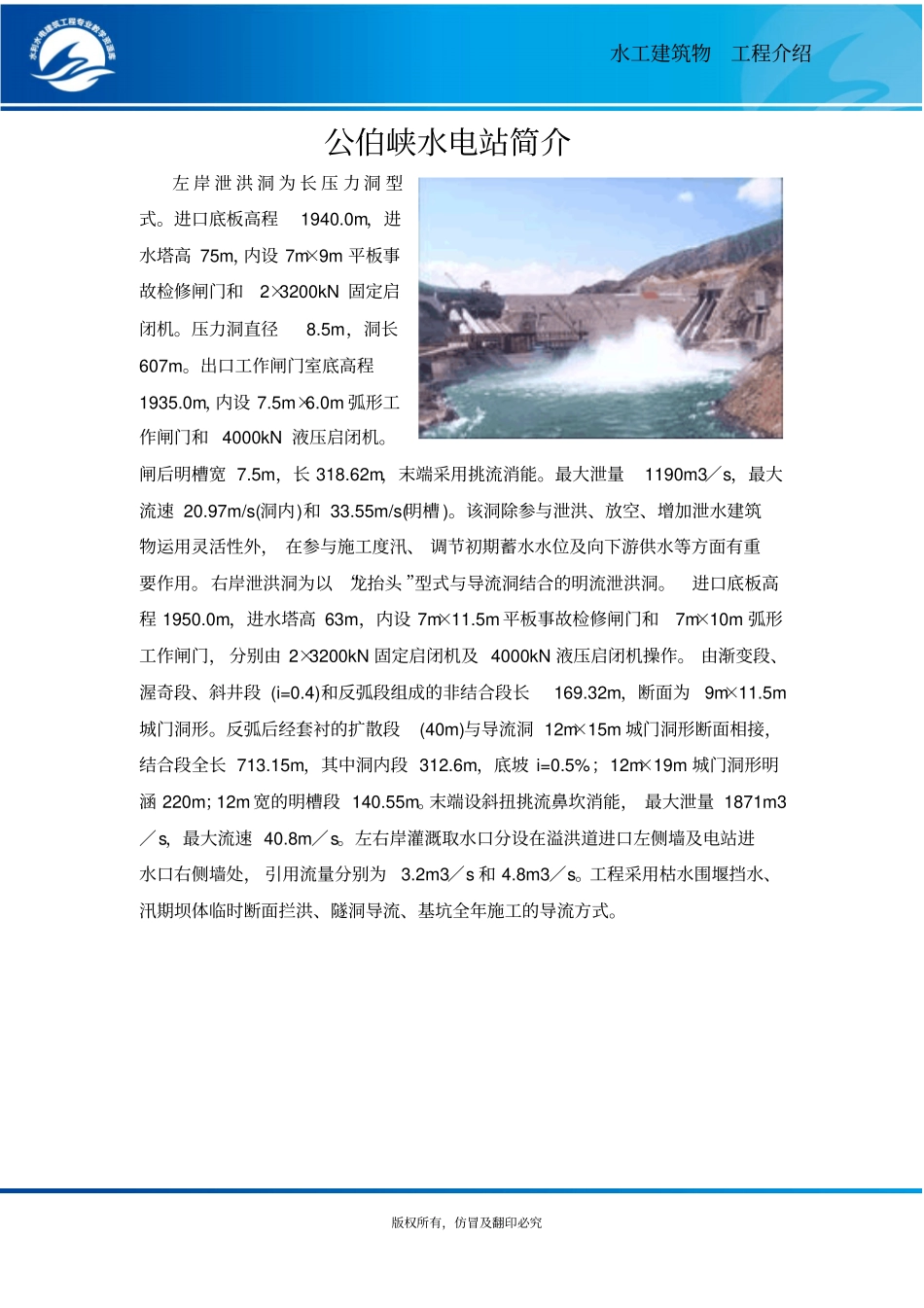

版权所有，仿冒及翻印必究水工建筑物工程介绍公伯峡水电站简介左岸泄洪洞为长压力洞型式。进口底板高程1940.0m，进水塔高75m，内设7m×9m平板事故检修闸门和2×3200kN固定启闭机。压力洞直径8.5m，洞长607m。出口工作闸门室底高程1935.0m，内设7.5m×6.0m弧形工作闸门和4000kN液压启闭机。闸后明槽宽7.5m，长318.62m，末端采用挑流消能。最大泄量1190m3／s，最大流速20.97m/s(洞内)和33.55m/s(明槽)。该洞除参与泄洪、放空、增加泄水建筑物运用灵活性外，在参与施工度汛、调节初期蓄水水位及向下游供水等方面有重要作用。右岸泄洪洞为以“龙抬头”型式与导流洞结合的明流泄洪洞。进口底板高程1950.0m，进水塔高63m，内设7m×11.5m平板事故检修闸门和7m×10m弧形工作闸门，分别由2×3200kN固定启闭机及4000kN液压启闭机操作。由渐变段、渥奇段、斜井段(i=0.4)和反弧段组成的非结合段长169.32m，断面为9m×11.5m城门洞形。反弧后经套衬的扩散段(40m)与导流洞12m×15m城门洞形断面相接，结合段全长713.15m，其中洞内段312.6m，底坡i=0.5%；12m×19m城门洞形明涵220m；12m宽的明槽段140.55m。末端设斜扭挑流鼻坎消能，最大泄量1871m3／s，最大流速40.8m／s。左右岸灌溉取水口分设在溢洪道进口左侧墙及电站进水口右侧墙处，引用流量分别为3.2m3／s和4.8m3／s。工程采用枯水围堰挡水、汛期坝体临时断面拦洪、隧洞导流、基坑全年施工的导流方式。
