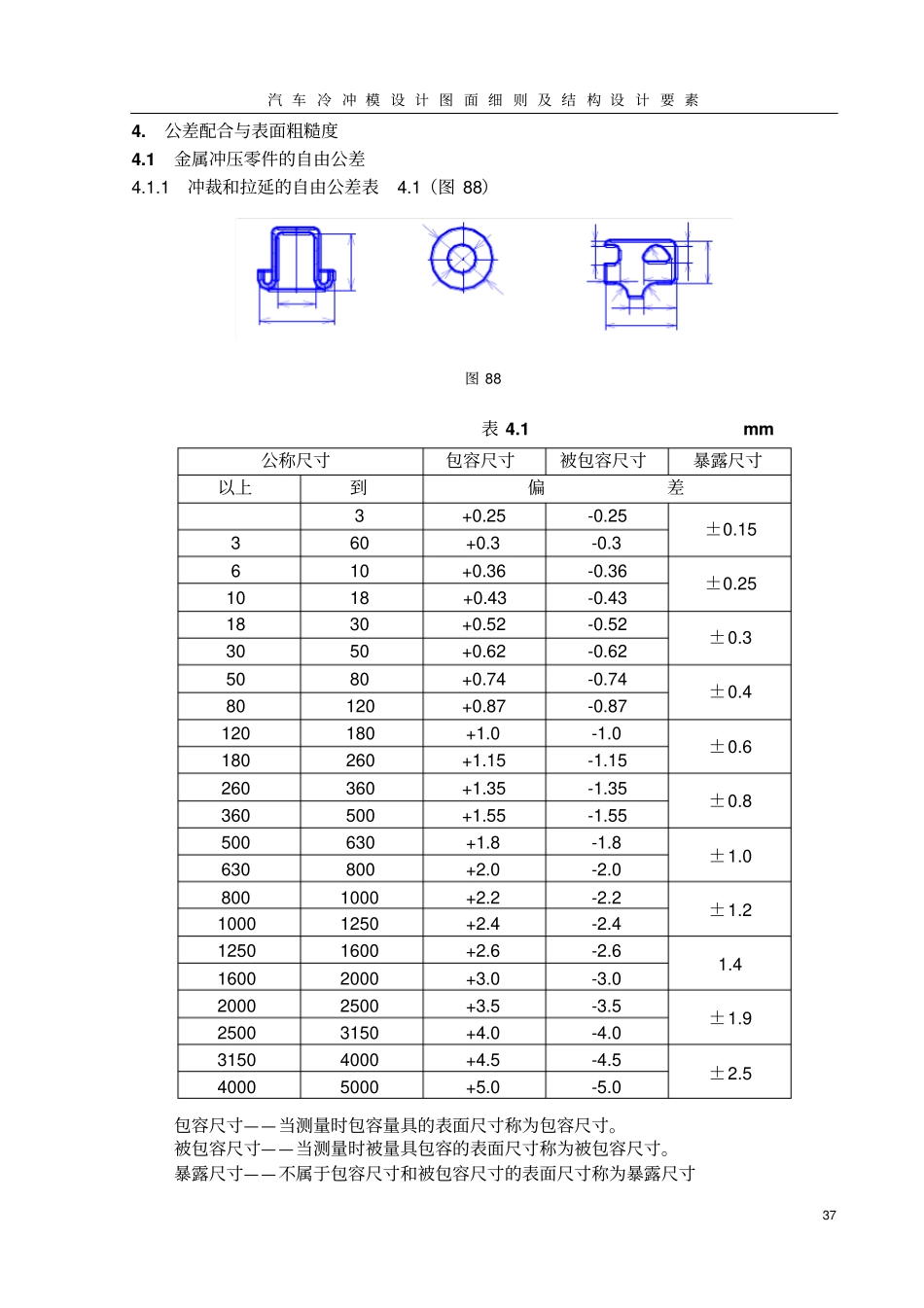

汽车冷冲模设计图面细则及结构设计要素374.公差配合与表面粗糙度4.1金属冲压零件的自由公差4.1.1冲裁和拉延的自由公差表4.1（图88）图88表4.1mm公称尺寸包容尺寸被包容尺寸暴露尺寸以上到偏差3+0.25-0.25±0.15360+0.3-0.3610+0.36-0.36±0.251018+0.43-0.431830+0.52-0.52±0.33050+0.62-0.625080+0.74-0.74±0.480120+0.87-0.87120180+1.0-1.0±0.6180260+1.15-1.15260360+1.35-1.35±0.8360500+1.55-1.55500630+1.8-1.8±1.0630800+2.0-2.08001000+2.2-2.2±1.210001250+2.4-2.412501600+2.6-2.61.416002000+3.0-3.020002500+3.5-3.5±1.925003150+4.0-4.031504000+4.5-4.5±2.540005000+5.0-5.0包容尺寸——当测量时包容量具的表面尺寸称为包容尺寸。被包容尺寸——当测量时被量具包容的表面尺寸称为被包容尺寸。暴露尺寸——不属于包容尺寸和被包容尺寸的表面尺寸称为暴露尺寸汽车冷冲模设计图面细则及结构设计要素384.1.2翻边高度的自由公差表4.2（图89）图89表4.2mm公称尺寸偏差（±）以上到30.3360.56180.8181.24.1.3以带料、扁条料等型材的冲孔与边缘距离的自由公差表4.3（图90）图90表4.3mm零件的最大长度公称尺寸≤300＞300~600＞600偏差（±）≤500.50.81.2＞500.81.22.04.1.4不属于与同一零件联接的孔组间距自由公差表4.4（图91）图91表4.4mm孔组间距偏差（±）≤1200.6120～3600.8360～5001.1500～12501.5＞12502.0汽车冷冲模设计图面细则及结构设计要素394.1.5属于与同一零件联接的孔中心距、孔与边缘距离以及也组之间的自由公差和位置准确度表4.5（图92）图92表4.5mm中心距与边缘距偏差（或位置准确度）≤120±0.2＞120～360±0.3＞360～500±0.4＞500±0.54.1.6翘曲面的自由公差表4.6（图93）图93LaLLLLRLRLaLRaDRLLLLLRRaRRLLaR汽车冷冲模设计图面细则及结构设计要素40表4.6mm公称尺寸L、R、D翘曲面轮廓最大尺寸a≤6＞6~30＞30偏差（±）≤60.8————6~181.118~501.61.250~1202.21.51120~260321.2260~50042.51.5500~800532800~1250642.51250~2000753注：1）零件按正常工艺加工，若由于弹性翘曲所引起的偏差超过上表之值，但仍能保证装配零件方便时，仍是允许的。2）冷弯曲时受材料的弹性变形而产生回弹所影响的尺寸均属于翘曲尺寸。4．2公差配合在图面中的注法4.2.1尺寸公差在零件图中的注法1）标注公差带代号（图94）标注公差代号字体与尺寸数字等高。2）标注极限偏差（图95）上偏差注在基本尺寸的右上方，下偏差与基本尺寸注在同一线上；偏差字体比尺寸数字的字体小一号；小数点必须对齐，小数点后的位数也必须相同；当某一偏差为“零”时，用数字“0”标出，并与上偏差或下偏差的小数点前的个位数对齐（图a）。当上、下偏差值相同时，偏差值只需注一次，并在偏差值与基本尺寸之间注出“±”符号，偏差数值的字体高度与尺寸数字的字体相同（图b）。图94ф65H7ф65K6ф650-0.03ф65±0.37ф65+0.033+0.020ф65+0.030ф65+0.021+0.002ab图95汽车冷冲模设计图面细则及结构设计要素413）公差带代号与极限偏差一起标注（图96）偏差数值注在尺寸公差带代号之后，并加括号。图964.2.2配合关系在装配图中的注法1）标注极限偏差（图97）尺寸线上方为孔的极限偏差，尺寸线下方为轴的极限偏差。图972）模具总图常用配合关系用直接注明配合关系的文字注法（1）两导向面间的尺寸后面加注“滑配”两字表达装配关系。（2）镶块和窝座的装配关系在配合面尺寸的后面加注“配入”两字。（3）反侧块配合面注出“无间隙滑配。”4.3基孔制常用的配合基准表4.7表4.7基准孔轴的公差等级间隙配合过渡配合过盈配合H6f5g5h5k5m5n5p5r5s5t5H7f6g6h6js6k6m6n6p6r6s6t6u6v6x6y6z6H8e7f7g7h7js7k7m7n7p7r7s7t7u7d8e8f8h8H9c9d9e9f9h9H10c10d10h10ф65h7(0-0.03)ф65n5(+0.033+0.020)ф65H7(+0.030)ф65K6(+0.021+0.002)ф50+0.250件2ф50+0.250ф50-0.2-0.51ф50-0.2-0.5件12汽车冷冲模设计图面细则及结构设计要素42模具结构常用配合标准表4.8表4.8常用配合部位（孔/轴）配合形式（孔/轴）备注固定板孔/标准凸模一般凸模过渡配合H6/m5厚料凸模过渡配合H7/m6快换凸模过渡配合H6/g5凹模镶块/...
