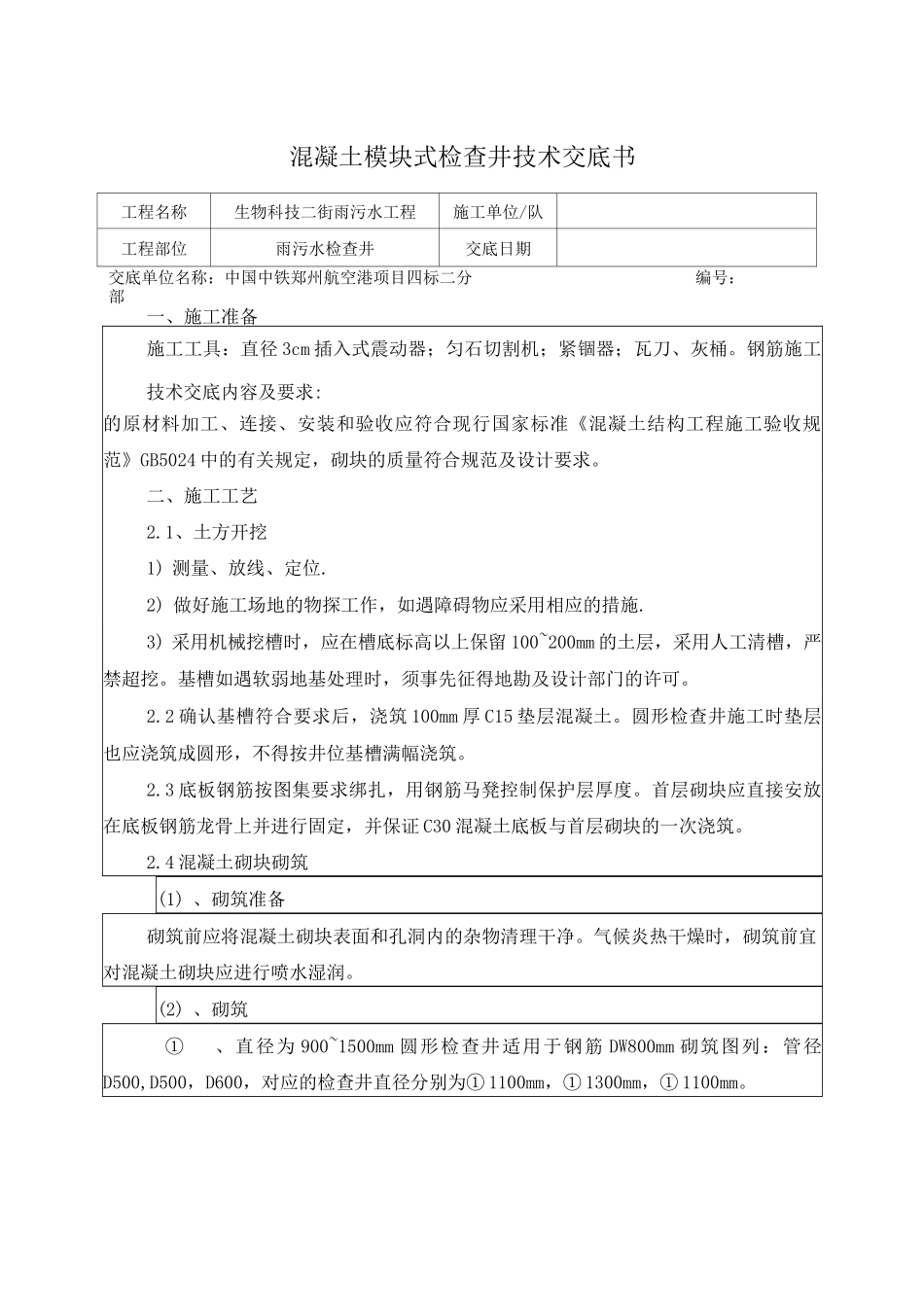

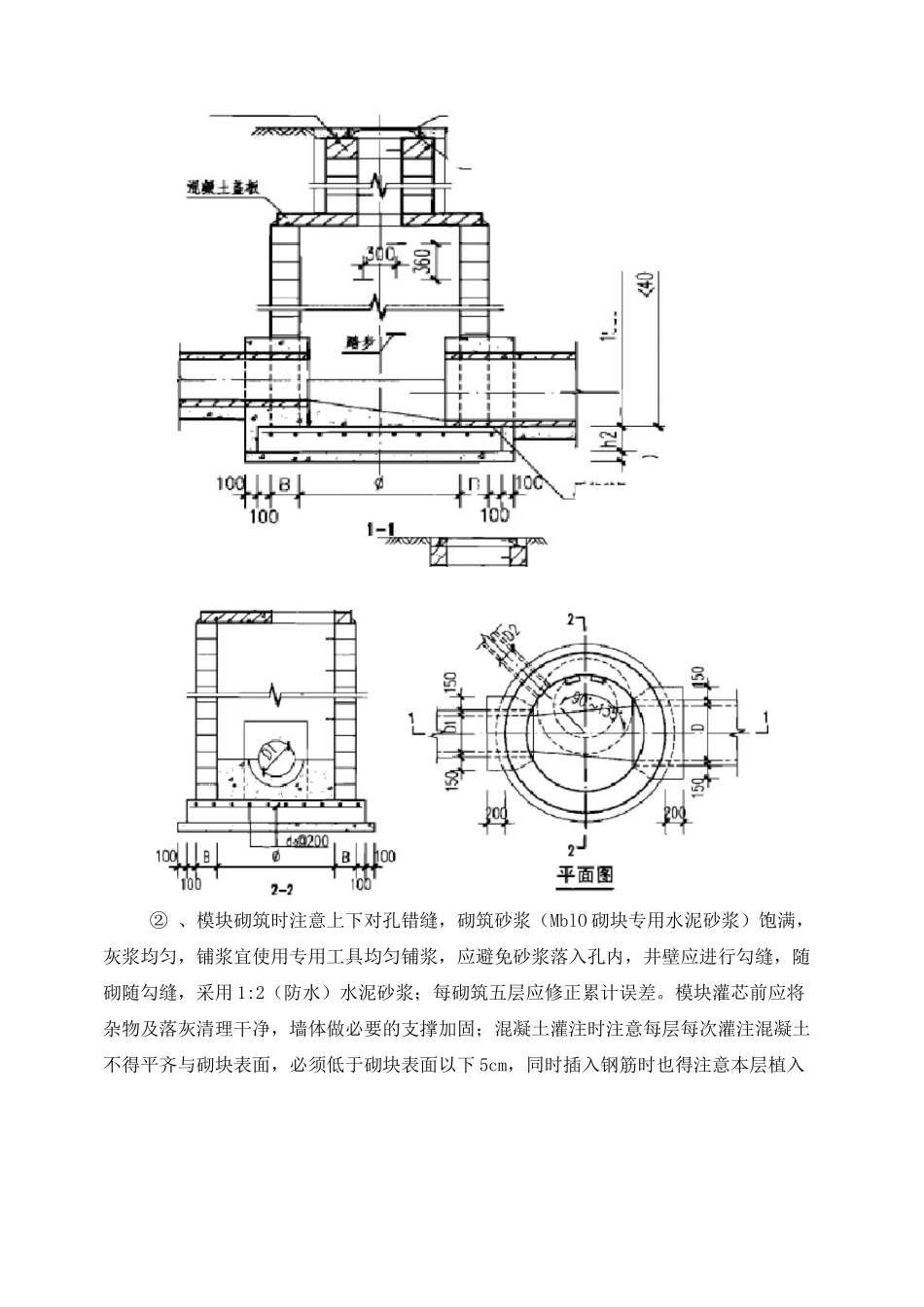

中国中铁郑州航空港经济综合0实验区基础设施建设四标雨污水检查井施工技术交底父底:复核:日期：中国中铁郑州航空港项目四标二分部混凝土模块式检查井技术交底书工程名称生物科技二街雨污水工程施工单位/队工程部位雨污水检查井交底日期一、施工准备施工工具：直径3cm插入式震动器；匀石切割机；紧锢器；瓦刀、灰桶。钢筋施工的原材料加工、连接、安装和验收应符合现行国家标准《混凝土结构工程施工验收规范》GB5024中的有关规定，砌块的质量符合规范及设计要求。二、施工工艺2.1、土方开挖1)测量、放线、定位.2)做好施工场地的物探工作，如遇障碍物应采用相应的措施.3)采用机械挖槽时，应在槽底标高以上保留100~200mm的土层，采用人工清槽，严禁超挖。基槽如遇软弱地基处理时，须事先征得地勘及设计部门的许可。2.2确认基槽符合要求后，浇筑100mm厚C15垫层混凝土。圆形检查井施工时垫层也应浇筑成圆形，不得按井位基槽满幅浇筑。2.3底板钢筋按图集要求绑扎，用钢筋马凳控制保护层厚度。首层砌块应直接安放在底板钢筋龙骨上并进行固定，并保证C30混凝土底板与首层砌块的一次浇筑。2.4混凝土砌块砌筑(1)、砌筑准备砌筑前应将混凝土砌块表面和孔洞内的杂物清理干净。气候炎热干燥时，砌筑前宜对混凝土砌块应进行喷水湿润。(2)、砌筑①、直径为900~1500mm圆形检查井适用于钢筋DW800mm砌筑图列：管径D500,D500，D600，对应的检查井直径分别为①1100mm，①1300mm，①1100mm。交底单位名称：中国中铁郑州航空港项目四标二分部编号：技术交底内容及要求:E②、模块砌筑时注意上下对孔错缝，砌筑砂浆（MblO砌块专用水泥砂浆）饱满，灰浆均匀，铺浆宜使用专用工具均匀铺浆，应避免砂浆落入孔内，井壁应进行勾缝，随砌随勾缝，采用1:2（防水）水泥砂浆；每砌筑五层应修正累计误差。模块灌芯前应将杂物及落灰清理干净，墙体做必要的支撑加固；混凝土灌注时注意每层每次灌注混凝土不得平齐与砌块表面，必须低于砌块表面以下5cm，同时插入钢筋时也得注意本层植入钢筋必须伸入上层砌块内15cm；灌芯混凝土应分层(300mm~500mm)捣固，不留施工缝,一次灌注高度不大于2m。捣固时应孔孔连插连振，不可漏振。顶层模块灌芯应浇至与顶面上沿平齐。井室高度应确保雨水口连接支管按覆土要求(最高点管顶覆土700mm，坡度1%向检查井)接至井筒。灌芯混凝土采用商品或自拌混凝土均可，采用自拌混凝土时，必须配置配合比标识牌、计量器具方可施工。③、直径为900~1500mm包封适用于DW800施工示意图如下：圆形检查井管道接口平面图④、直径为900~1500mm盖板适用于DW800施工示意图如下:|-1©1祐0圆蜀雨污水枪查井盖板配筋图013E圆形雨污水检查井盖板起餉图混凝土净保护层为35mm,钢筋放置下层，水平筋在最下面，盖板型号按覆土厚度分为两种：覆土厚度0.9mWHW3m；覆土厚度0.4mWHV0.9m或3mVHW4m；两种盖板中所使用的钢筋种类有别，具体工程数量表参照图集06MS201-4。直径为700的也可改为800,钢筋不变，钢筋长度及位置自行调整。⑤、各圆形检查井流槽示意图：1-1直线妊壬面團53-a2-24-4MT些亍四通飪面图55j林-■Z./■乂Z1管道连接一般采用管定平接。雨水检查井：相同管径的管道连接时，流槽顶与管中心平，不同管径的管道连接时，流槽顶一般以小管径中心平。污水检查井：流槽顶一般与管内顶平。流槽采用C15素混凝土浇筑或采用与检查井配套的材料砌筑。当采用砌块时，表面应用砂浆分层压实抹光，以保证流水槽平顺。⑥、矩形检查井砌筑：矩形直线检查井适用于直径D900~2000mm管道：说明：接入支管超挖部分采用级配砂石或C15混凝土填实。流槽需在安放踏步的同侧加设脚窝。A14(1I110110452■Ir平面图面矩形三通检查井适用于直径D900~2000mm管道:说明：接入支管超挖部分采用级配砂石或C15混凝土填实。流槽需在安放踏步的同侧加设脚窝。⑦、各尺寸矩形检查井盖板配筋图C504*i/SrqJISg!8CL』5Js40?DG=M011—19Q1«IM■'4401V•s11DD)d500矩形直线雨污水检查并盖扳配陆图5Q1因Qf占ffi-—豈貞?T〜二raUl8£L4<200-^0582^-1000*W—f11■11覽IJISOpq1SOOl«iuta■*©“0“伯DO矩形9『三通雨污水检查井盖板配筋图⑪畐LA岂購s11oox1900矩形...
