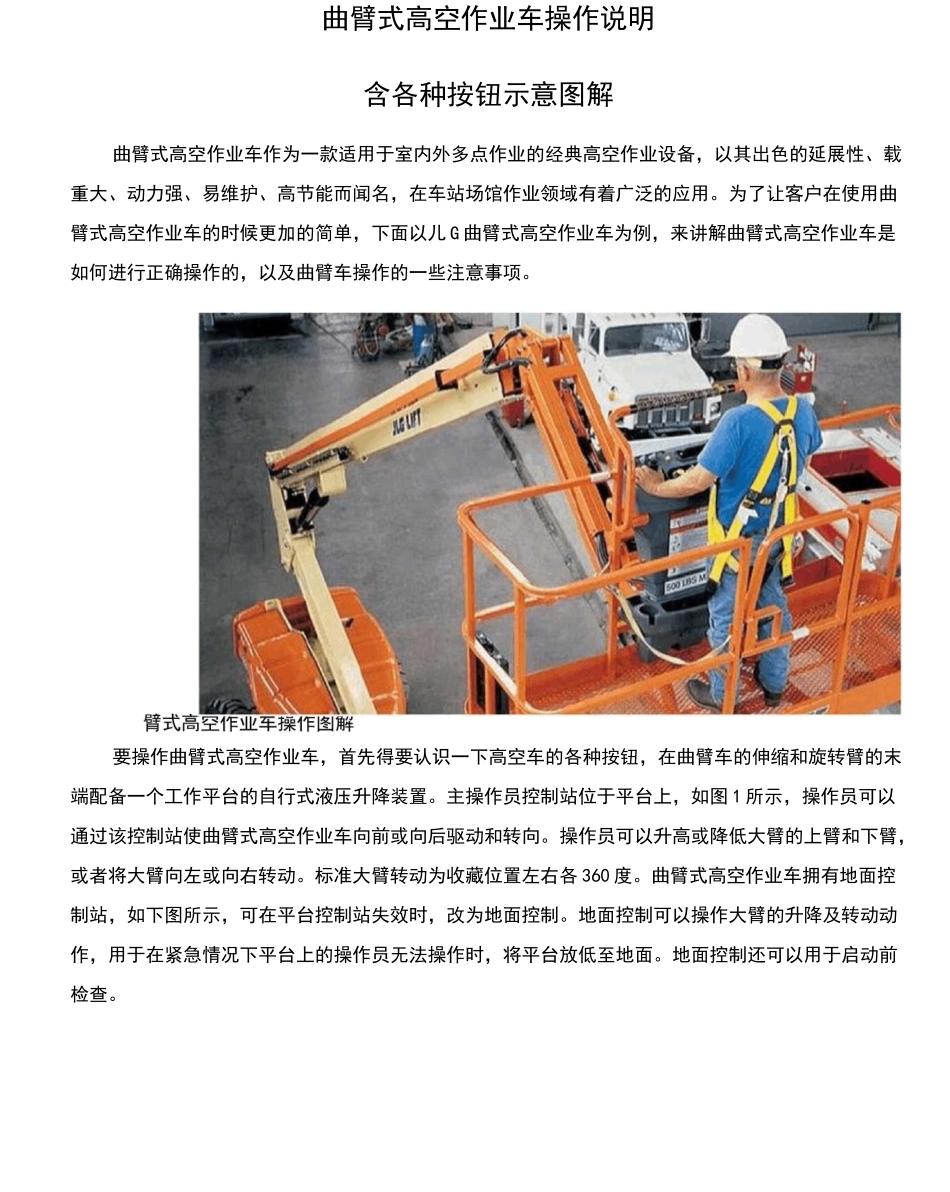

曲臂式高空作业车操作说明含各种按钮示意图解曲臂式高空作业车作为一款适用于室内外多点作业的经典高空作业设备，以其出色的延展性、载重大、动力强、易维护、高节能而闻名，在车站场馆作业领域有着广泛的应用。为了让客户在使用曲臂式高空作业车的时候更加的简单，下面以儿G曲臂式高空作业车为例，来讲解曲臂式高空作业车是如何进行正确操作的，以及曲臂车操作的一些注意事项。要操作曲臂式高空作业车，首先得要认识一下高空车的各种按钮，在曲臂车的伸缩和旋转臂的末端配备一个工作平台的自行式液压升降装置。主操作员控制站位于平台上，如图1所示，操作员可以通过该控制站使曲臂式高空作业车向前或向后驱动和转向。操作员可以升高或降低大臂的上臂和下臂，或者将大臂向左或向右转动。标准大臂转动为收藏位置左右各360度。曲臂式高空作业车拥有地面控制站，如下图所示，可在平台控制站失效时，改为地面控制。地面控制可以操作大臂的升降及转动动作，用于在紧急情况下平台上的操作员无法操作时，将平台放低至地面。地面控制还可以用于启动前检查。1•平台旋转2•平台调平3.小臂4.电源/急停5•发动机启动/辅助电源6•塔臂帏缩7•计时器8•平台/地面选择开关9•转台转动10•塔臂升降11.大臂升降12•大皆伸缩曲臂式高空作业车的地面控制站大臂升降、转动、平台调平、大臂伸缩、平台旋转、辅助电源、塔臂伸缩、塔臂升降以及小臂控制开关采用弹簧加压式，松开后将自动返回空档(关闭)位置。如果配备了功能授权开关，必须按住此开关，方可操作大臂伸缩、塔臂升降、转台转动、大臂升降、小臂升降、平台水平定位、以及平台旋转等功能。以下是各模块详细介绍：1•平台旋转置于左边或右边位置时，平台旋转控制开关可以提供平台的旋转。2.平台调平允许操作员调节自动自我水平定位系统的3位置开关。此开关用于在类似上/下坡的情况下调节平台水平。只可将平台调平功能用于平台的轻微调平。错误使用可能导致负载或人员移动或跌落。违反此项警告可能导致死亡或重伤。3.小臂(如配备)小臂控制开关位于向上或向下位置时，分别提供升高或降低小臂的功能。4.电源/急停开关两位红色蘑菇开关，拉出(ON)时可为平台/地面选择开关供电。按入(OFF)时，将关闭平台/地面选择开关的电源。电源/急停开关处于“ON”位置，且发动机不在运转时，警报器将发出警报，显示点火开关为“ON”。关机时，主控/急停开关必须切换到“OFF”位置，防止电瓶放电。5.发动机启动/辅助电源开关或发动机启动/辅助动力开关/功能授权地面控制站的按钮图启动曲臂式高空作业车的发动机时，应保持开关“向上”，直至发动机启动。如要使用辅助电源，则在使用辅助泵的过程中，此开关应始终保持“向下”。辅助电源只能在发动机不运转的情况下使用。如配有授权开关，发动机运转时，授权开关必须保持“向下”，方可启用所有大臂控制。辅助电源仅在没有发动机油压的条件下工作，发动机运转时即被禁用。由于液压油的供油流量小得多，各种功能的操作将比正常情况慢。使用辅助电源时，请勿一次操作超过一种功能。（同步操作可能导致辅助泵过载。）6.塔臂伸缩塔臂伸缩控制开关置于IN或OUT位置时，可控制大臂的伸出和缩回。本功能仅当塔臂完全上升（升高）时方可工作。为避免翻车和严重受伤，如果塔臂升降和伸缩功能没有按上述顺序运转，请勿操作曲臂式高空作业车。7.计时器安装在地面控制箱底部的一个计时器，记录曲臂式高空作业车使用以及发动机运转的时长。通过连接发动机的油压回路，只记录发动机运转的时间。计时器最大值9,999.9小时，不可归零。8.平台/地面选择开关3位置钥匙操作开关，拧到“平台”位置时，将为平台控制台供电。开关钥匙位于“地面”位置时，将关闭平台电源，只有地面控制可以操作。平台/地面选择”开关位于中间位置时，为两个操作站点的控制装置供电的电源均关闭。9.转动控制转动控制开关置于“右”或“左”的位置时，可以提供360度的连续转台旋转。操作臂架时，确保平台周围和下方没有人员。如果控制平台动作的任何控制把手或拨动开关释放后没有回到功能关闭（OFF）位置，为避免严重伤害，请勿操作曲臂式高空作业车。为避免翻...
