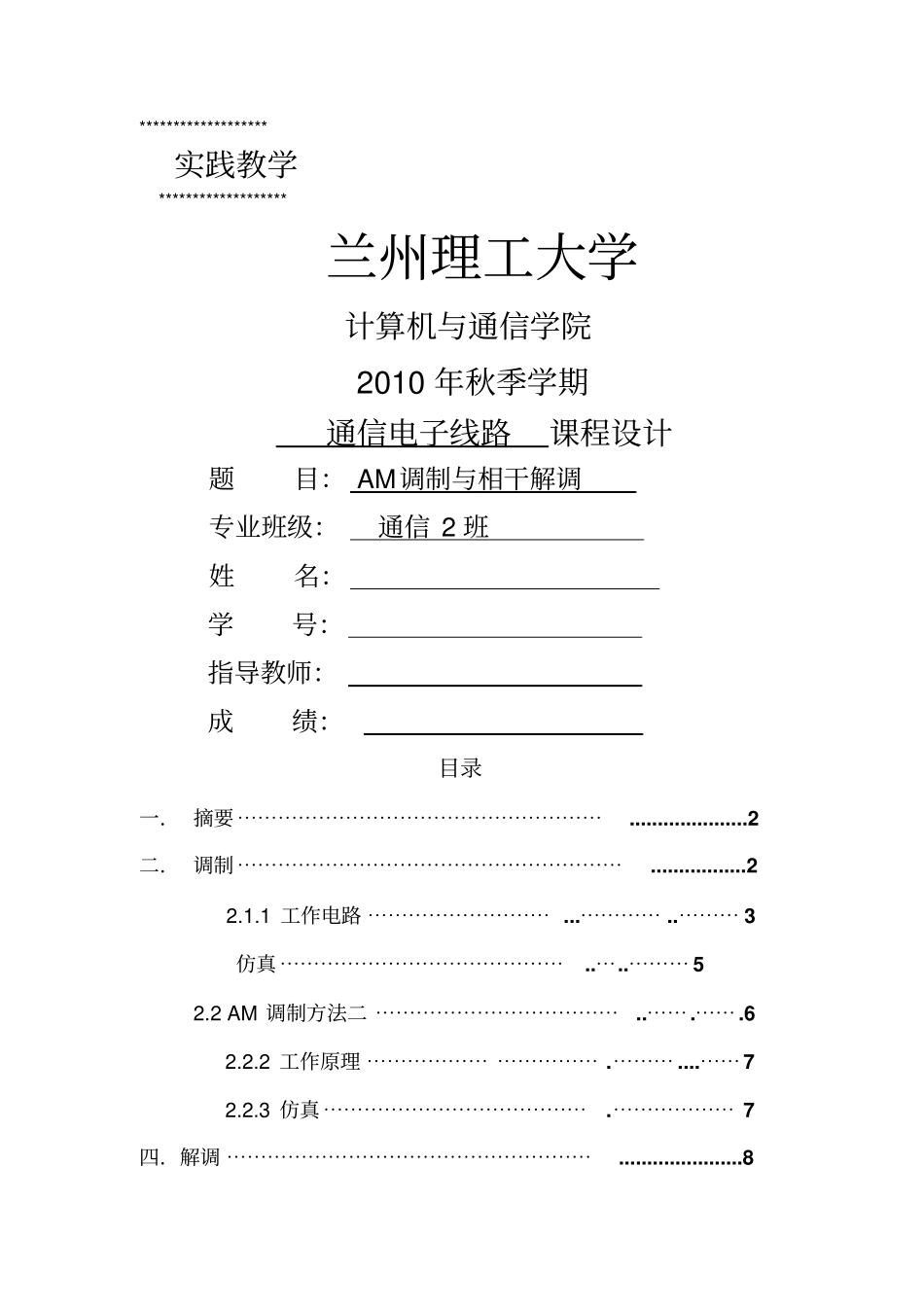

*******************实践教学*******************兰州理工大学计算机与通信学院2010年秋季学期通信电子线路课程设计题目：AM调制与相干解调专业班级：通信2班姓名：学号：指导教师：成绩：目录一．摘要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.....................2二．调制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.................22.1.1工作电路⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯⋯⋯⋯..⋯⋯⋯3仿真⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯..⋯⋯⋯52.2AM调制方法二⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯.⋯⋯.62.2.2工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯....⋯⋯72.2.3仿真⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯⋯7四．解调⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯......................84.1乘积型同步检波⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯.⋯⋯84.2.叠加型同步检波⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯10五．完整电路图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯11六．总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯12七．参考文献⋯⋯⋯⋯⋯..............................................................13一．摘要：AM的调制与解调电路应用广泛，在理论上包括了信号处理，模拟电子，高频电子和通信原理等知识。设计报告总体分为两大部分：AM信号的解调和调制。在调制部分介绍了两种产生AM的方法，即用输出的双边带调辐波与载波经过相加或用调制信号与载波相乘后产生。在解调部分用相干解调即同步检波方法，介绍了乘积型相干解调和叠加型相干解调两种方法。在确定电路后，利用了Multisim进行仿真来验证结果。关键词：AM调制AM解调同步检波Multisim仿真二.调制2.1AM调制方法一（图1）AM调幅波波形（图2）工作电路2.1.2工作原理双边带调幅：将调幅波中的载频分量抑制掉，仅将上、下边带向外发送。又称为抑制载波的双边带调幅。（图3）双边带调幅的理想波形图该电路是用产生的DSB双边带信号与载波信号相加之后产生AM调幅波。其中D1和D2，D3和D4两组二极管上的调制信号是以互为反相的形式加入的，D3和D4是反接于电路中的。当载波振幅远大于调制信号振幅时，即cmU>>mU，二极管实际工作在开关状态，其通断受载波的瞬时电压正负极性控制。输入信号为调制信号u=cmUcost和载波信号cu=cmUcosct。当载波信号cu为正半周时，二极管D1和D2导通，反之截至。当载波信号为负半周时，二极管D3和D4导通，反之截至。输出0u=4glRLmU[cos(C—)t+cos(C+)t]，载波为15V功率为15KHz。此种调制器的重要优点就是有效的抑制了载波，为了保证输出信号的质量，必须十分注意原件性能和安装方面的平衡与对称问题。DSB没有载波，因此将此产生的DSB信号与载波通过运算放大器组成的加法电路即可产生AM调幅波。加法电路中利用运算放大器“虚断”性质，列出KCL方程1SuR！+22RuS+30Ru=0整理得0u=—（13RR1Su+23RR2Su）其中0u为输出信号，1Su和2Su为输入信号，1R和2R为300。（图4）普通调幅波的理想波形图2.1.3仿真（图5）产生的DSB信号（图6）产生的AM信号2.2调制方法二（图7）工作电路这是用乘法器产生AM信号。其中应注意AM信号的包络变化的最大值不允许超过载波振幅值，否则会出现过调现象。调制信号u(t)=MUcost=MUcos2Ft高频信号Cu（t）=CMUcosCt=CMUcos2Cft根据调幅的定义，AM信号的表达式为AMu（t）=[mUc+aku(t)]cosct=cmU[1+amcost]cosct式中，ak是由调幅电路决定的系数；am=akmU/cmU称为调幅系数或调幅度，表示载波振幅受调制信号控制的强弱程度。要求am<1，一般广播信号调幅度am的平均值约为0.3左右。应用500mv1.5kHz为产生调制信号与10v15kHz的载波通过相乘器即可产生AM调制波。（图8）其中A为调制信号B为AM调幅信号四、解调本设计用相干解调。同步检波又称相干检波，主要用来解调AM信号，双边带DSB和单边带SSB调制信号。同步检波器可用以对一般调幅信号、平衡调幅信号、单边带调幅信号等进行检波的检波器。相干解调有两种实现电路：一种是由乘法器和低通滤波器组成；另一种将输入信号与同步信号叠加再经二极管包络检波器，解调出低频信号。4.1乘积型同步检波（图9）乘积型同步检波电路乘积型同步检波是直接把本地恢复载...
