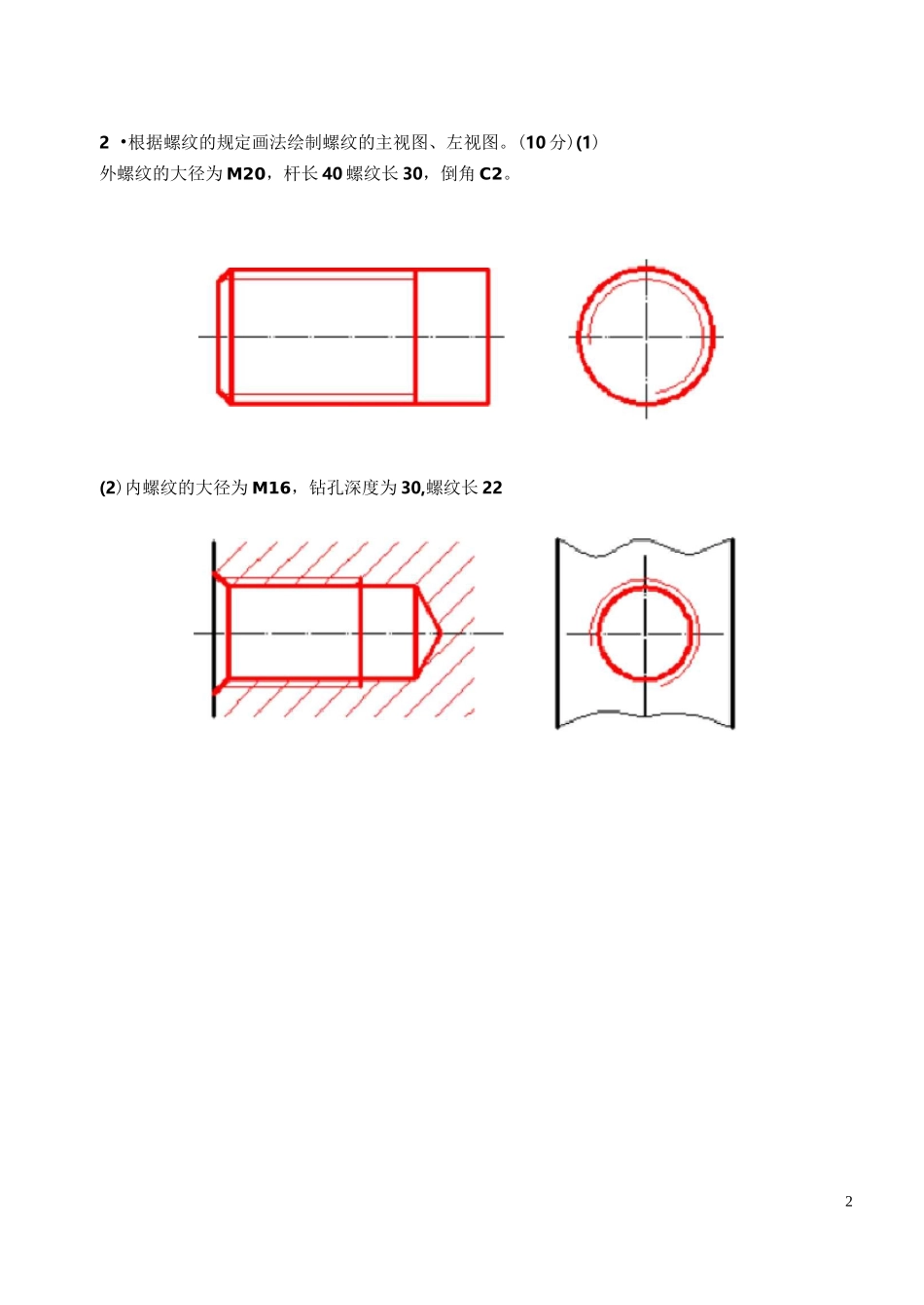

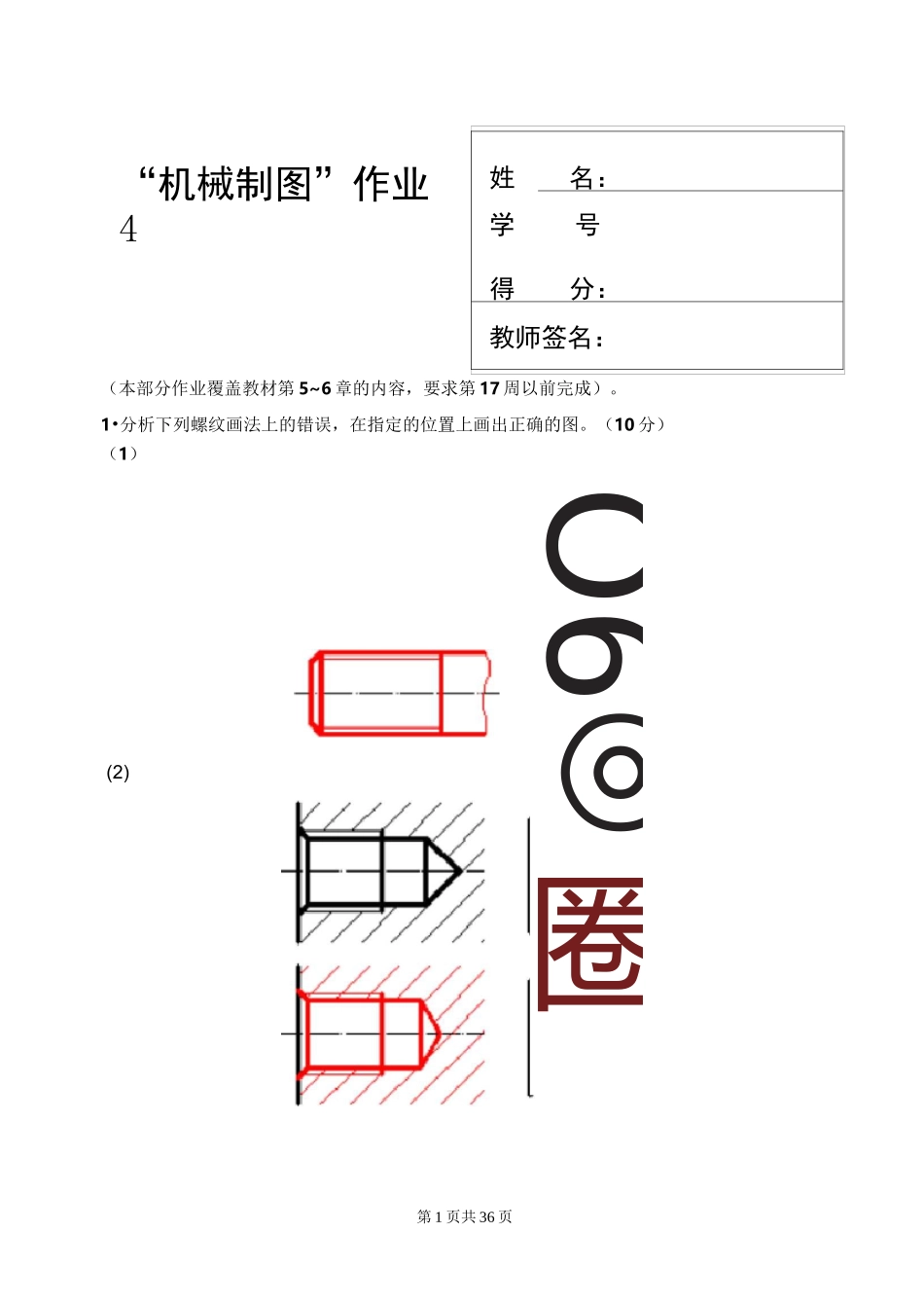

第1页共36页“机械制图”作业4姓名：学号得分：教师签名：（本部分作业覆盖教材第5~6章的内容，要求第17周以前完成）。1•分析下列螺纹画法上的错误，在指定的位置上画出正确的图。（10分）（1）(2)◎9Q圈22•根据螺纹的规定画法绘制螺纹的主视图、左视图。(10分)(1)外螺纹的大径为M20，杆长40螺纹长30，倒角C2。(2)内螺纹的大径为M16，钻孔深度为30,螺纹长223•按给定的螺纹要素，在各图中标注螺纹部分的尺寸，并查表填空。(20分)⑴粗牙普通螺纹，公称直径20,螺距2.S，中等公差精度，中径、顶径公差带代号6g，中等旋合长度，右旋•螺纹长20，倒角C2.5。螺纹大径20中径18.376螺纹小径17.294螺距2.5导程2.5线数1(2)细牙普通螺纹，公称直径16,螺距1，中等公差精度，中径与顶径公差带代号均为6H,中等旋合长度，左旋。孑b深30，螺纹长22,倒角C1。&«螺纹大径16中径15350螺纹小径15.917螺距1导程1线数11/413.154(3)非密封圆柱管螺纹，尺寸代号为1/4，公差等级为A级。右旋，螺纹长18，倒角C2。尺寸代号中任*亞尺寸代号螺纹大径中颈螺纹小径公差等级螺距4•已知直齿圆柱齿轮模数为m=3,齿数z=20，计算齿轮的分度圆、齿顶圆和齿根圆的直径填入下表，并完成齿轮轮齿部分的投影和标注轮齿部分的尺寸。(10分)4i安#1AorfftmsIsa酣d必£5名称式TO模数m3齿数20a20°分度関dd-7.~>齿顶圆也齿根圆dfF15.选择正确的尺寸注法。（10分）66.选择尺寸基准,标注零件尺寸（尺寸数字由图中量取整数）。（10分）^777』7.表面粗糙度注写。(20分)(1)找出表面粗糙度标注的错误,并将正确的标注在下图中。4日8(2)在图中标注尺寸(按1:1从图中量取尺寸数值,取整数),表中给出的Ra数值,在图中标注表面粗糙度。ifAB06.312.512632598.解释配合代号的含义,并查出极限偏差数值.标注在零件图。（10分）C1）轴住对泉休■扎（（^2SH7/g6）：绘木足订为_曲閔，基孔佩悄差等鏡対此1T7簸、珈门1石级■咼舉配合“〔2）轴奁的上伽差—0（X）7,下偏差jj—0.02（｝:泵休的上倔差吩皿⑵，下偏差hCi（3）轴套对轴径C^22H6/k535基木尺』为晌22，基扎制,公差等怨为扎I"皴、和IT5皱”过汝配舍.〔4.）扯空旳上偏差为+U.013,下闻差为0t轴卷的上偏差为-KW15,下偏差为皿血D
