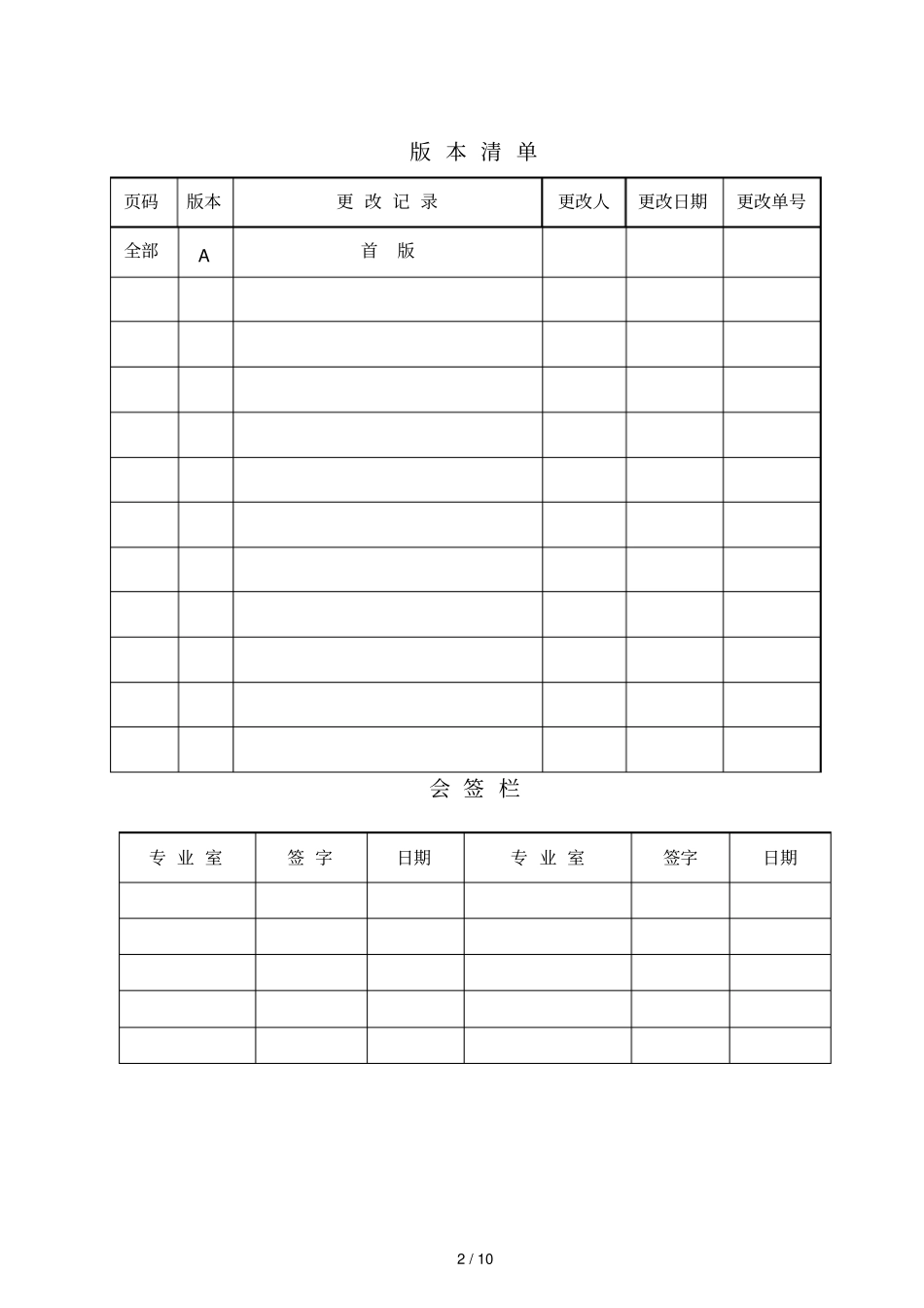

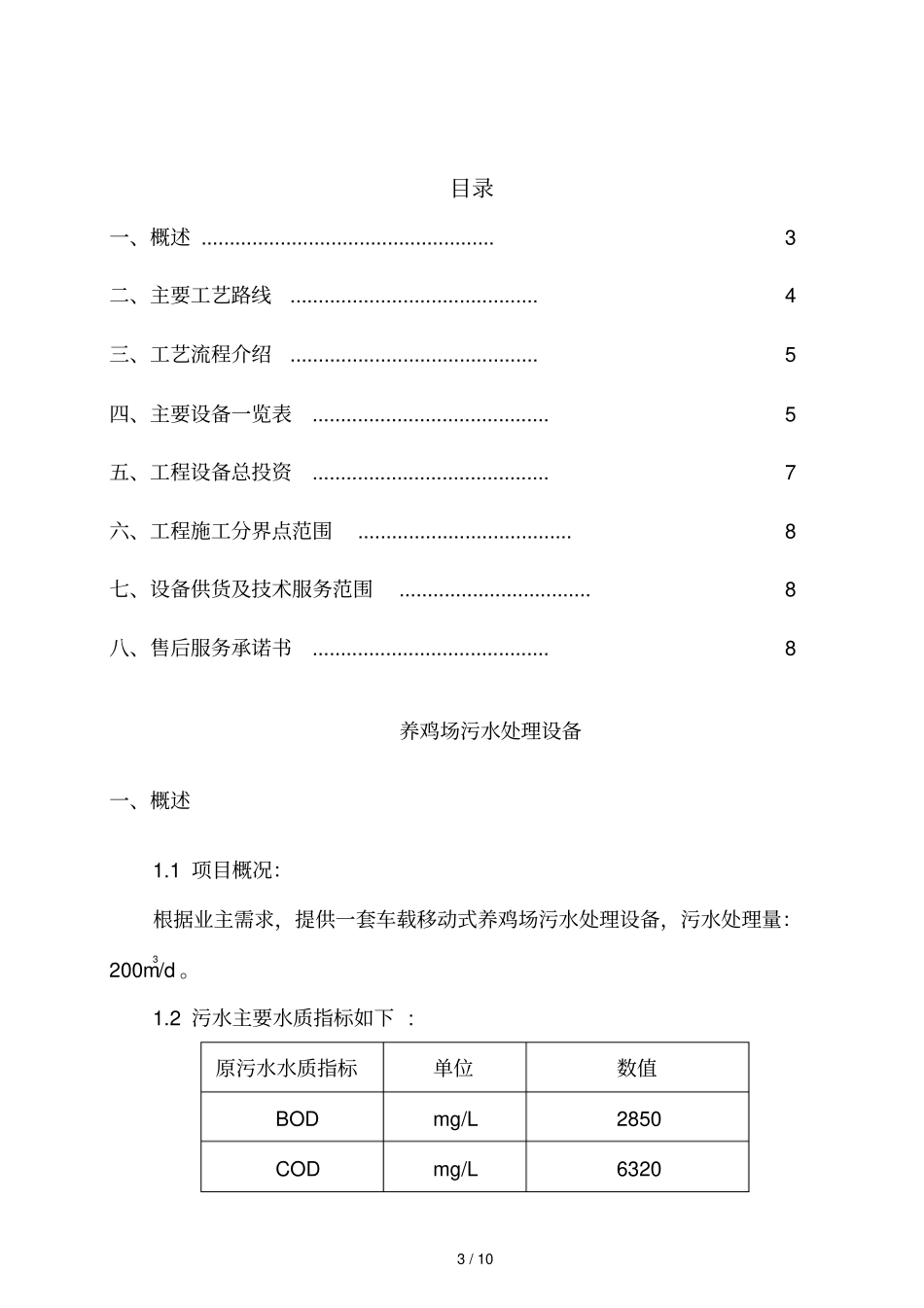

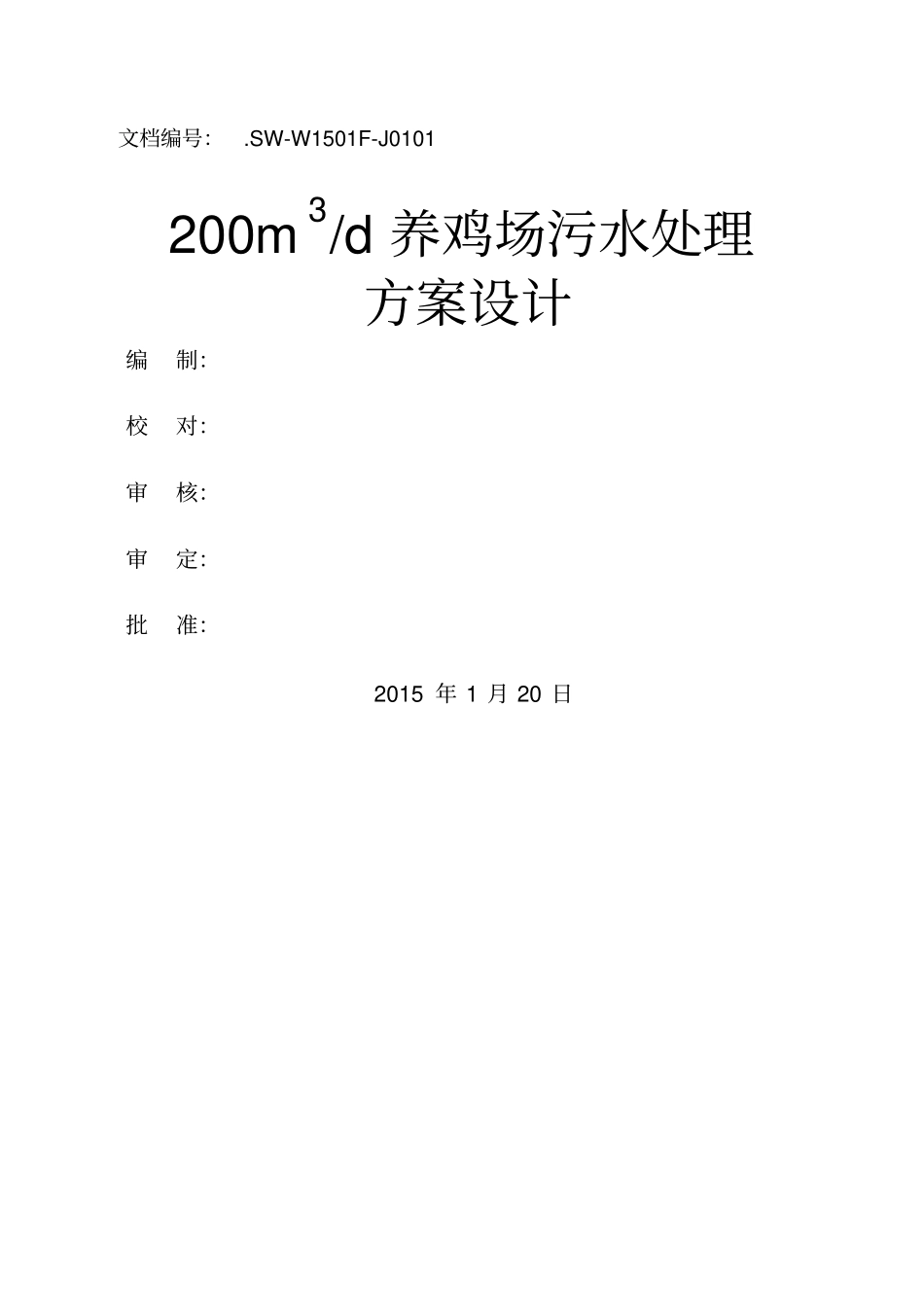

文档编号：.SW-W1501F-J0101200m3/d养鸡场污水处理方案设计编制：校对：审核：审定：批准：2015年1月20日2/10版本清单页码版本更改记录更改人更改日期更改单号全部A首版会签栏专业室签字日期专业室签字日期3/10目录一、概述....................................................3二、主要工艺路线............................................4三、工艺流程介绍............................................5四、主要设备一览表..........................................5五、工程设备总投资..........................................7六、工程施工分界点范围......................................8七、设备供货及技术服务范围..................................8八、售后服务承诺书..........................................8养鸡场污水处理设备一、概述1.1项目概况：根据业主需求，提供一套车载移动式养鸡场污水处理设备，污水处理量：200m3/d。1.2污水主要水质指标如下:原污水水质指标单位数值BODmg/L2850CODmg/L63204/10NHmg/L310Pmg/L86SSmg/L15301.3要求达到水质指标如下：执行《畜禽养殖业污染物排放标准》（GB18596-2001）要求。项目单位数值BODmg/L150CODmg/L400SSmg/L200NH3-Nmg/L80总Pmg/L8粪大肠菌群数个/mL10000蛔虫卵个/L2二、主要工艺路线臭氧设备加药设备养鸡场冲洗污水格栅集水箱毛发过滤器加药搅拌池蓄水池紫外线杀菌器活性炭过滤器石英砂过滤器沉淀池污泥存储压滤机污泥排污泵注：虚线内为我方所提供设备5/10三、工艺流程介绍污水处理设备集中在两个40尺高柜内,污泥处理设备集中在一个20尺高柜内，共3个货柜工艺流程介绍：首先通过污泥泵将污水抽吸到格栅渠内，拦截水中较大的悬浮物和漂浮物，污水经格栅除渣后进入集水箱内，集水箱的目的是为了防止进水压力波动影响系统运行，在集水箱底部安装臭氧发生器的曝气头，对污水进行杀菌消毒，除色味，再经过毛发过滤器，进入加药搅拌池，同时加入混凝药剂，经过搅拌絮凝后进入沉淀池，经过斜板沉淀池，水流的上清液溢流至后水池。水泵将后水池的水泵入石英砂过滤器再进入活性炭过滤器，过滤后，经紫外线消毒进入蓄水池。沉淀池下部的污泥进入压滤机脱水形成饼，存放于收集箱内，可直接按施肥使用。反洗、正洗流程：反洗时设备停止生产，先采用高压空气对过滤器进行松层反洗，后采用反洗水泵抽蓄水池中产水对过滤器进行反洗，持续5-15min后，启动中间设备正洗5min后，设备转入运行。四、主要设备一览表箱体序号序号名称材质规格型号技术参数单位数量备注1#40尺高1污水提升泵碳钢防腐Q=30m3/hH=10mP=3Kw台2一用一备2格栅渠碳钢防腐长2.0m，宽1.5m，深1.8m座16/10柜3细格栅不锈钢格栅间隙5mm；格栅宽1.2m台14集水箱碳钢防腐3m×2.4m×2.5m座15臭氧发生器不锈钢臭氧浓度大于80mg/l,臭氧产量500g/h台16集水箱提升泵碳钢防腐Q=10m3/hH=15mP=0.75Kw台2一用一备7毛发过滤器不锈钢Q=10m3/h快开式台2一用一备8加药搅拌池碳钢防腐3m×2.4m×1.5m座19加药机不锈钢投加量50-850g/minP=0.3Kw台1粉末药剂10一级搅拌机碳钢防腐叶片φ400P=2.2Kw台111二级搅拌机碳钢防腐叶片φ400P=2.2Kw台212污水提升泵碳钢防腐Q=10m3/hH=8mP=0.75Kw台2一用一备13电控柜SS3040.5m×0.4m×0.5m台114管阀系统UPVC+SS304套115配电系统国标电缆、塑壳桥架等套116仪器仪表SS304液位计、流量计等套117箱体标准配置40尺高柜台118平板运输车标准配置载重30t辆12#40尺高柜1沉淀池碳钢防腐6m×2.4m×2.5m台12斜板碳钢防腐安装角度60°，V字形切口块93污泥排污泵碳钢防腐Q=5m3/hH=10mP=0.75Kw台14沉淀池提升泵碳钢防腐Q=10m3/hH=30mP=1.5Kw台2一用一备5石英砂过滤器碳钢防腐Q=10m3/h罐体直径：φ1200*2400台1衬塑处理6活性炭过滤器碳钢防腐Q=10m3/h罐体直径：φ1200*2400台1衬塑处理7反洗鼓风机碳钢防腐风量：20m3/h风压50KPa台28反洗泵不锈钢Q=15m3/hH=10mP=1.1Kw台29紫外线杀菌器SS304Q=10m3/hP=0.75Kw台110电控柜SS3041.2m×0.4m×0.5m台111管阀系统UPVC+SS304套17/10五、工程设备总投资总投资费用货币单位：人民币序号费用类别报价（万元）备注1...
