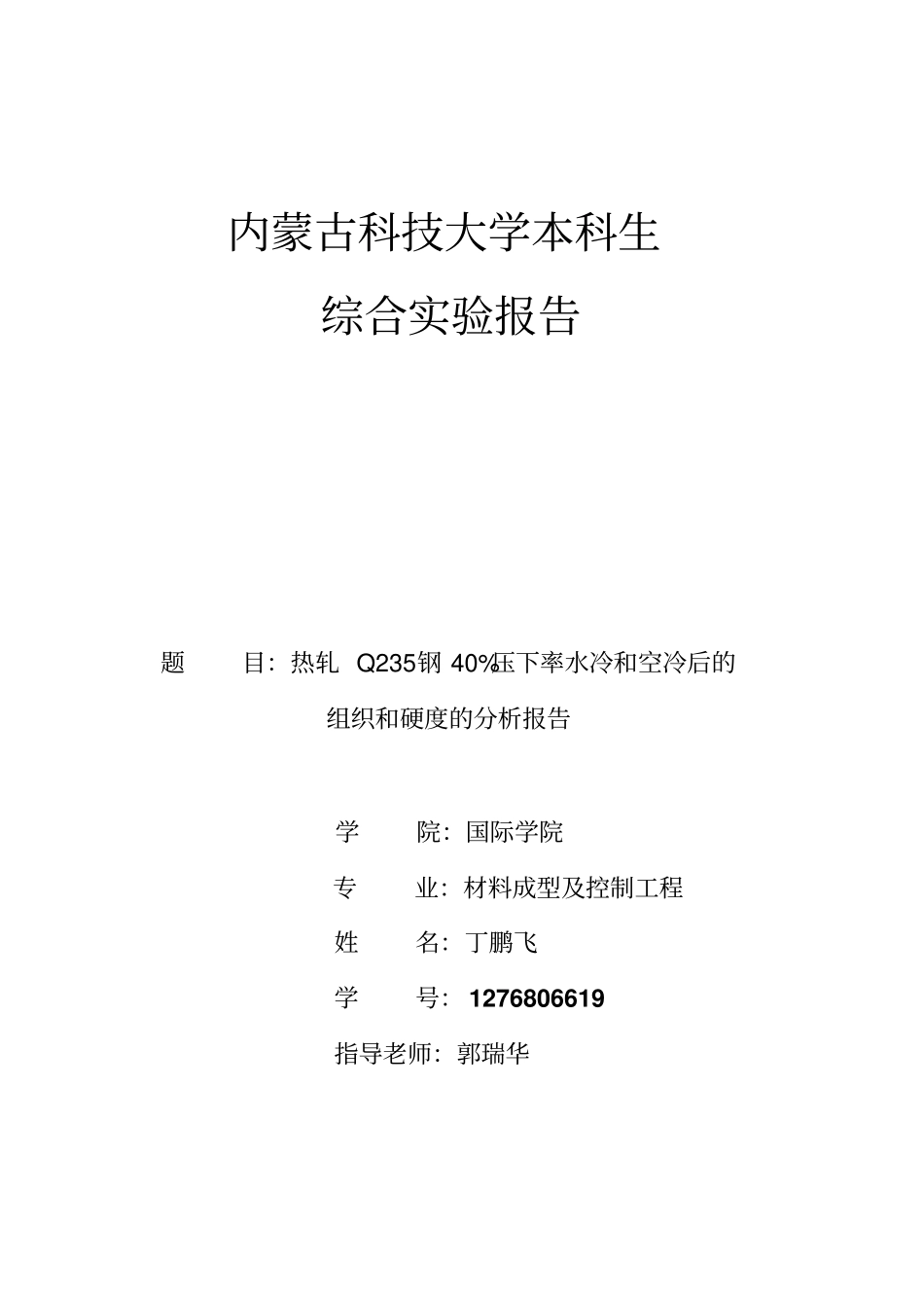

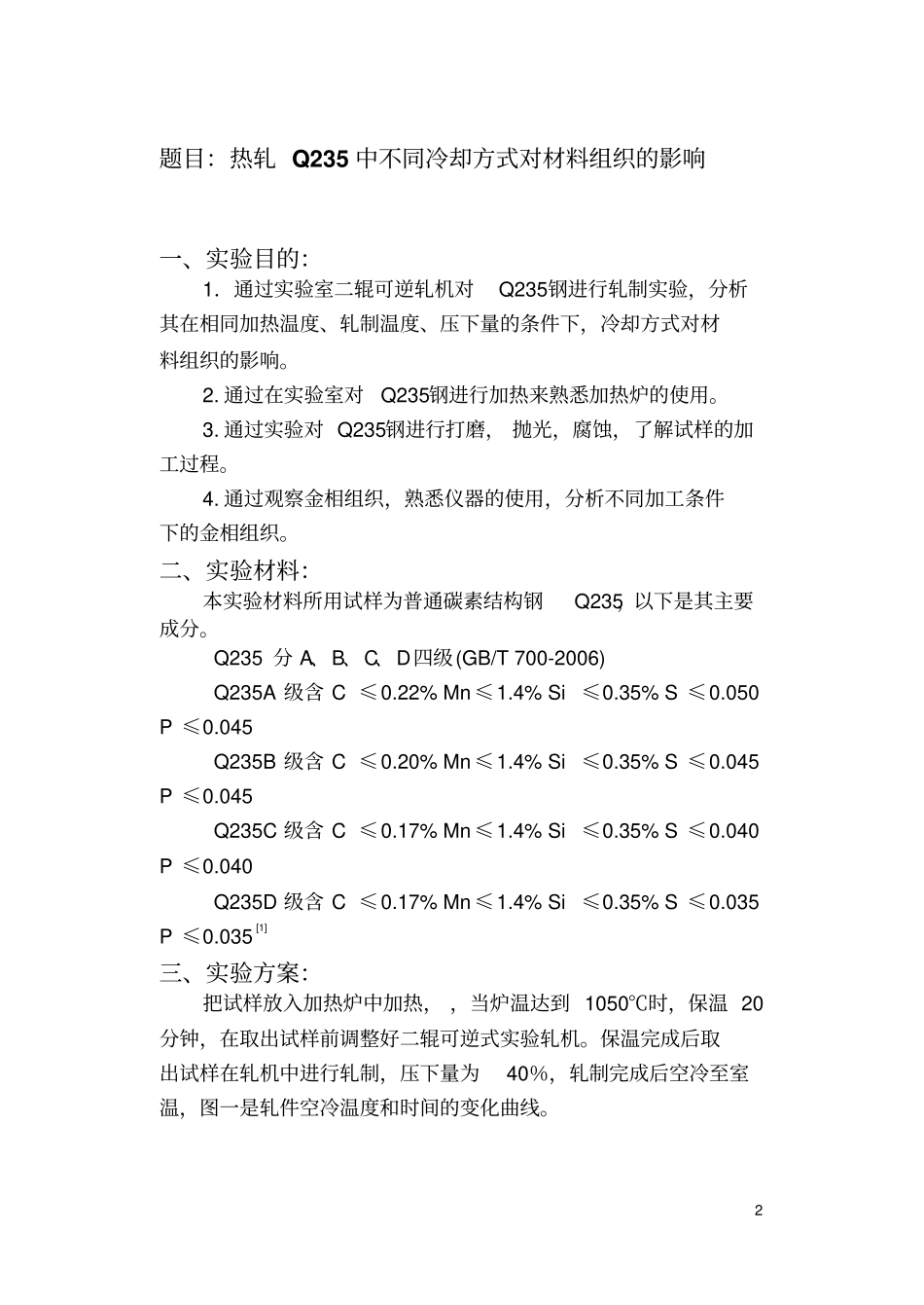

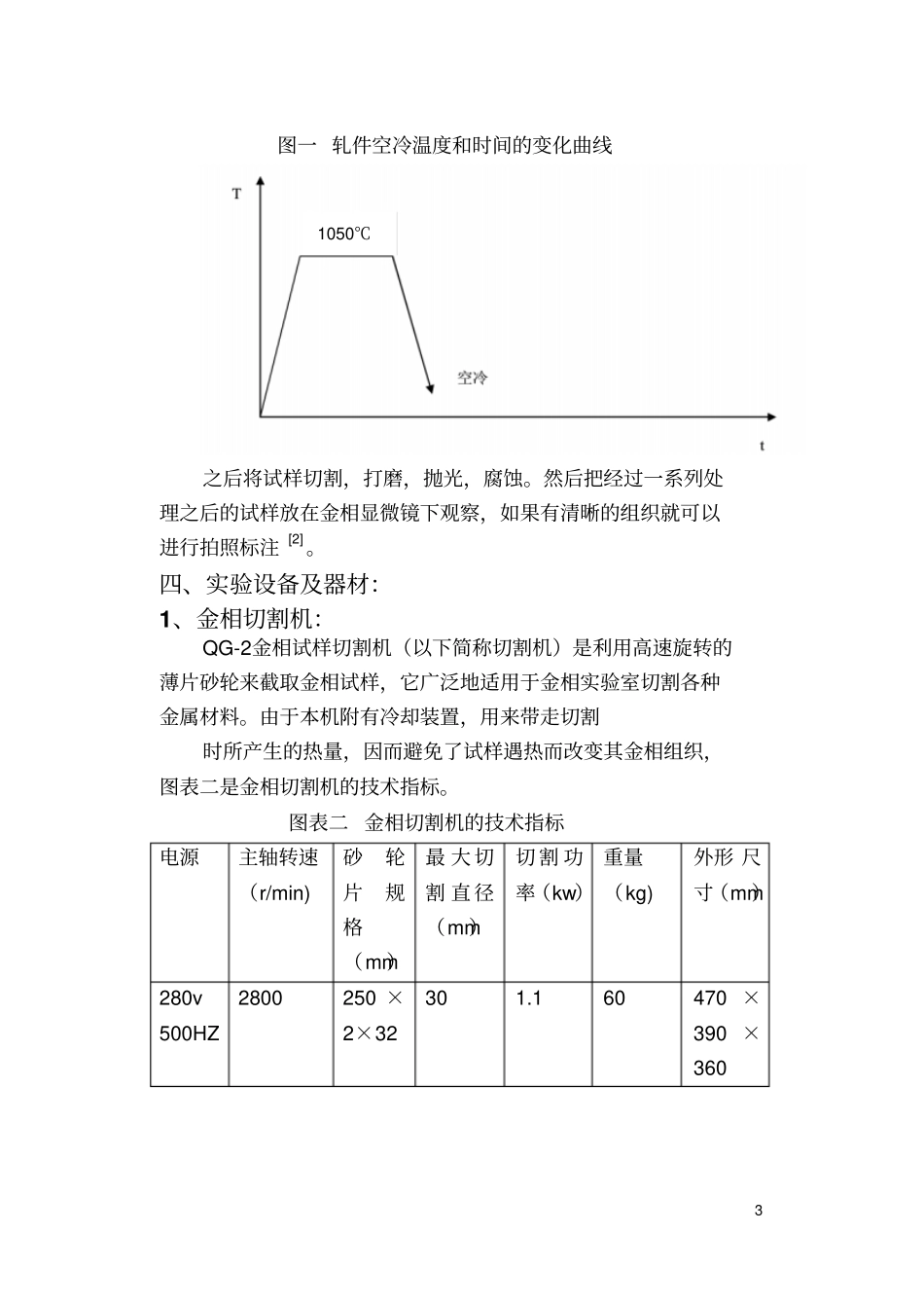

内蒙古科技大学本科生综合实验报告题目：热轧Q235钢40%压下率水冷和空冷后的组织和硬度的分析报告学院：国际学院专业：材料成型及控制工程姓名：丁鹏飞学号：1276806619指导老师：郭瑞华2题目：热轧Q235中不同冷却方式对材料组织的影响一、实验目的：1．通过实验室二辊可逆轧机对Q235钢进行轧制实验，分析其在相同加热温度、轧制温度、压下量的条件下，冷却方式对材料组织的影响。2.通过在实验室对Q235钢进行加热来熟悉加热炉的使用。3.通过实验对Q235钢进行打磨，抛光，腐蚀，了解试样的加工过程。4.通过观察金相组织，熟悉仪器的使用，分析不同加工条件下的金相组织。二、实验材料：本实验材料所用试样为普通碳素结构钢Q235，以下是其主要成分。Q235分A、B、C、D四级(GB/T700-2006)Q235A级含C≤0.22%Mn≤1.4%Si≤0.35%S≤0.050P≤0.045Q235B级含C≤0.20%Mn≤1.4%Si≤0.35%S≤0.045P≤0.045Q235C级含C≤0.17%Mn≤1.4%Si≤0.35%S≤0.040P≤0.040Q235D级含C≤0.17%Mn≤1.4%Si≤0.35%S≤0.035P≤0.035[1]三、实验方案：把试样放入加热炉中加热，，当炉温达到1050℃时，保温20分钟，在取出试样前调整好二辊可逆式实验轧机。保温完成后取出试样在轧机中进行轧制，压下量为40％，轧制完成后空冷至室温，图一是轧件空冷温度和时间的变化曲线。3图一轧件空冷温度和时间的变化曲线之后将试样切割，打磨，抛光，腐蚀。然后把经过一系列处理之后的试样放在金相显微镜下观察，如果有清晰的组织就可以进行拍照标注[2]。四、实验设备及器材：1、金相切割机：QG-2金相试样切割机（以下简称切割机）是利用高速旋转的薄片砂轮来截取金相试样，它广泛地适用于金相实验室切割各种金属材料。由于本机附有冷却装置，用来带走切割时所产生的热量，因而避免了试样遇热而改变其金相组织，图表二是金相切割机的技术指标。图表二金相切割机的技术指标电源主轴转速（r/min)砂轮片规格（mm）最大切割直径（mm）切割功率（kw）重量（kg)外形尺寸（mm）280v500HZ2800250×2×32301.160470×390×3601050℃42、加热炉（箱式炉）：主要供金属机件或合金钢机件在空气中进行热处理加工之用。与控制柜配合使用，可手动或自动控制电炉的温度。箱式电阻炉结构主要由炉体、炉衬、炉底板、加热元件、炉门及控制系统等部分组成，图表三为箱式加热炉参数。图表三箱式加热炉参数型号功率（kw）电压（v）常用温度尺寸（cm）SX13/BLL12380130020×80×253、二辊可逆式实验轧机：二辊轧机分为可逆式和不可逆式，现在一般都是采用可逆式。二辊轧机主要是通过两个旋转的轧辊将轧件咬入轧机，实现来料尺寸的变化完成轧钢的。轧制板材时轧辊工作面是平面，通过压下装置调节辊缝大小来实现板材厚度的变化，图表四为二辊轧可逆式扎机参数。图表四二辊轧可逆式轧机参数轧辊直径（mm）轧辊轴径（mm）辊身长度（mm）最大轧制力（T)电机功率（kw）13068265154.54.蔡司金相显微镜：ZEZSS专业金相显微镜，可以进行100-1000倍明场、暗场、偏相等金相组织观察。同时装备了PyogResC73高端摄像头，可以实时获得数字图像，并装Micro-imageAnalysisandProcess金相图像分析系统，可以进行计算机图像处理，定量金相图像处理，定量金相测定等工作。五、实验步骤:1、样品切割:5将试样切割成长约40mm，宽约30mm的试件。2、加热:（1）将加热炉手动控制，预设炉内温度为1050℃。（2）将加热炉设置成自动控制进行加热。（3）安排两人随时观察加热炉，保证电流不超过25A，若有异常则立即关闭加热炉，改为手动控制，电流正常以后再改为自动控制。（4）当炉温达到预设温度并保温完成后，取出试样在轧机上进行轧制。（5）轧制完成后，轧件空冷。3、轧制:图表五轧制参数表4、磨样抛光:（1）将冷却后的试样用打磨机进行打磨，将尖角部分打磨掉，并且打磨出一个比较平整的平面。（2）将试样用砂纸进行打磨，先用120的砂纸，然后是240,400,600,800依次进行打磨。（3）再一张砂纸上打磨时，保证始终在一个方向上，一个平面上进行打磨。试样编号试样代号及厚度尺寸（mm）轧制温度轧制道次道次压下率冷却方式轧前厚度轧后厚度1号9.665.801050℃140%水冷2号9.595.721050...
