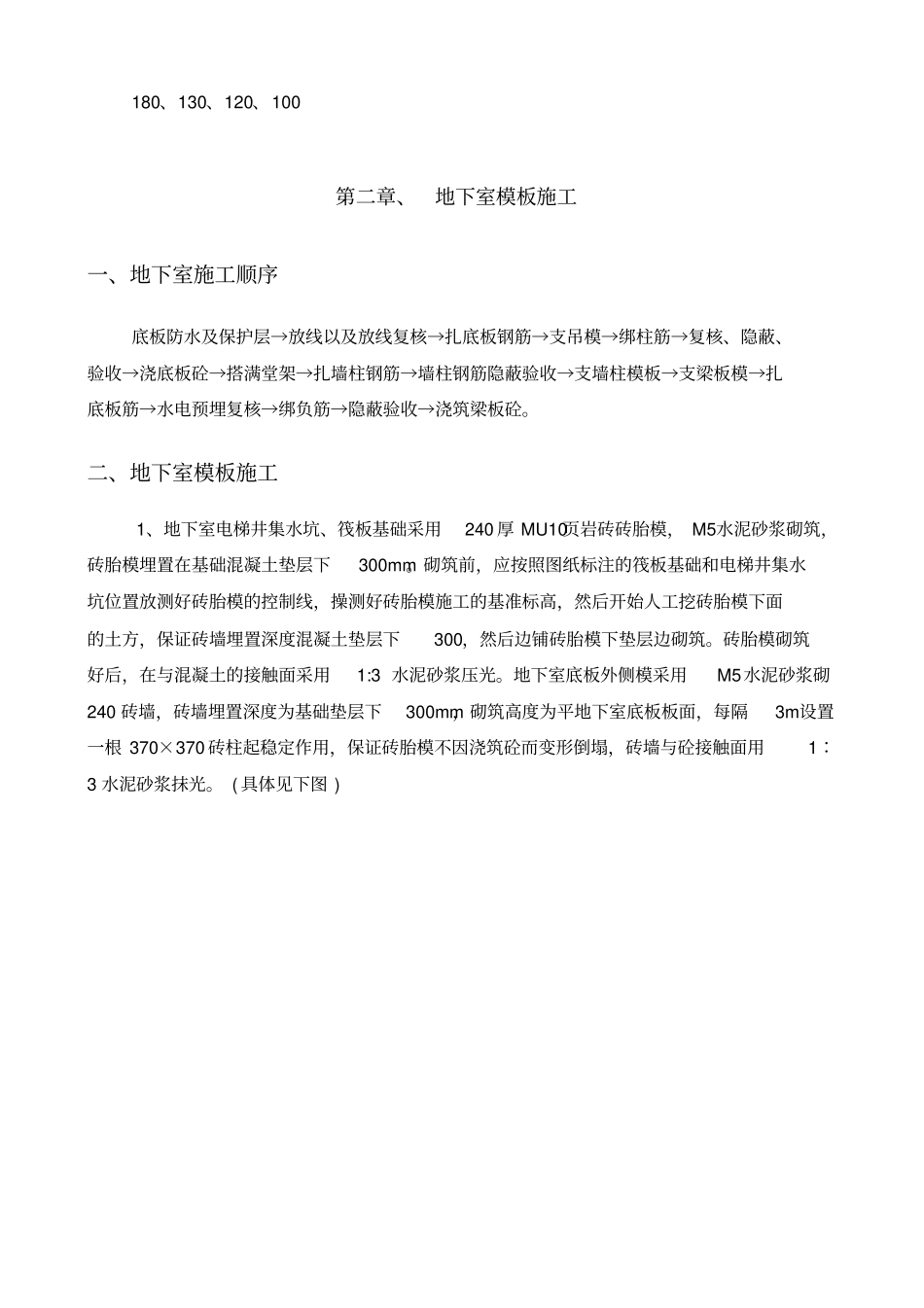

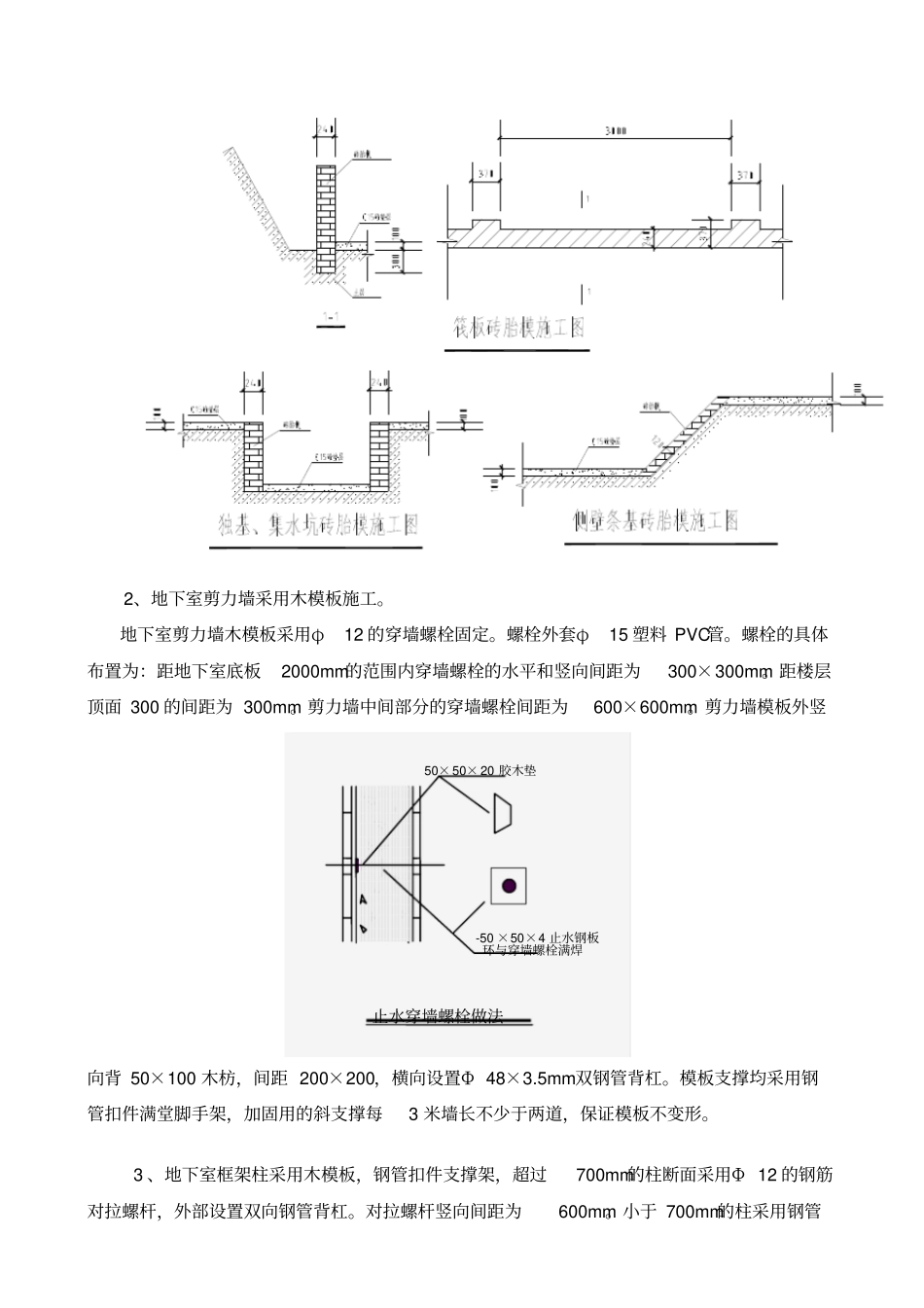

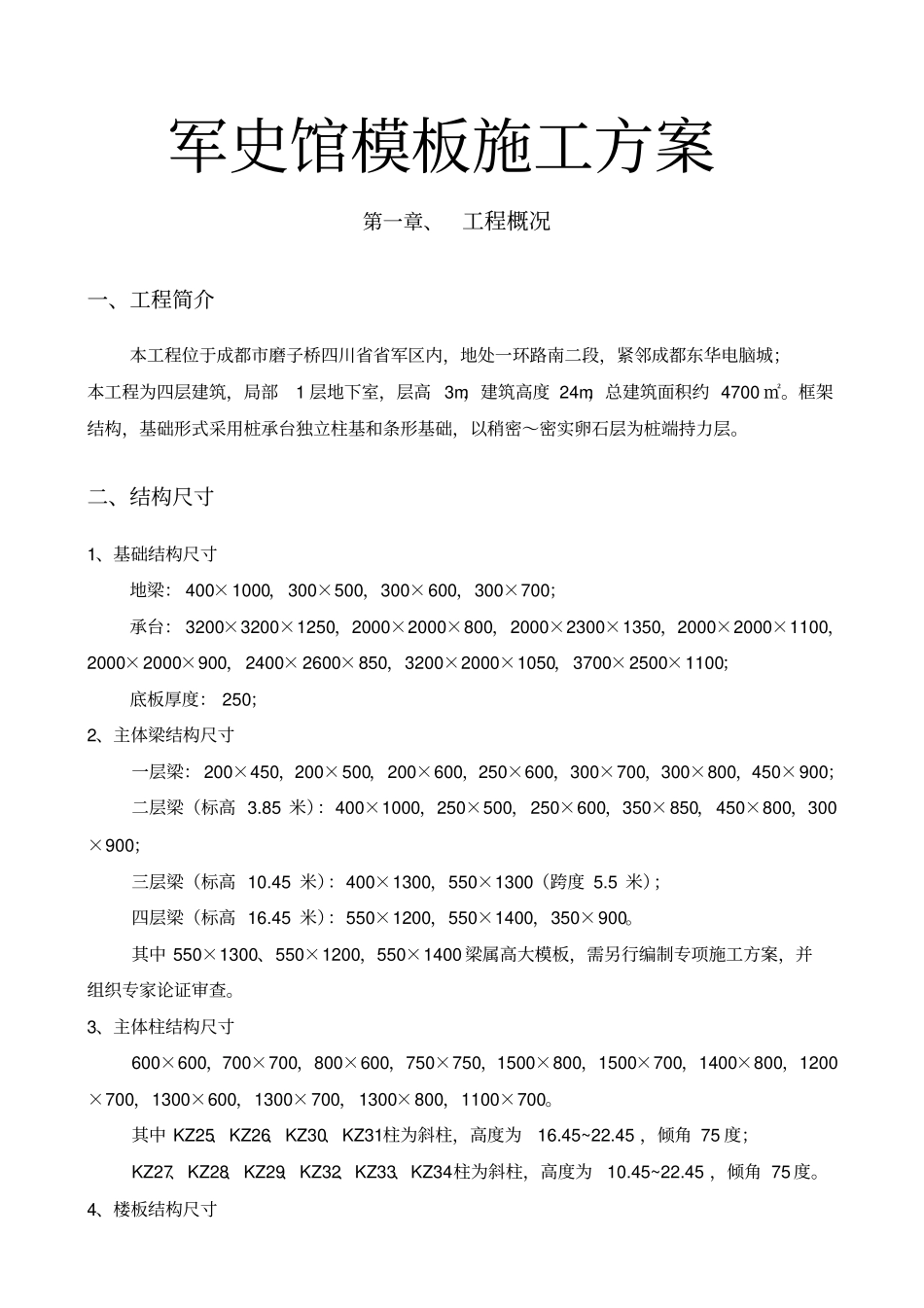

军史馆模板施工方案第一章、工程概况一、工程简介本工程位于成都市磨子桥四川省省军区内，地处一环路南二段，紧邻成都东华电脑城；本工程为四层建筑，局部1层地下室，层高3m，建筑高度24m，总建筑面积约4700㎡。框架结构，基础形式采用桩承台独立柱基和条形基础，以稍密～密实卵石层为桩端持力层。二、结构尺寸1、基础结构尺寸地梁：400×1000，300×500，300×600，300×700；承台：3200×3200×1250，2000×2000×800，2000×2300×1350，2000×2000×1100，2000×2000×900，2400×2600×850，3200×2000×1050，3700×2500×1100；底板厚度：250；2、主体梁结构尺寸一层梁：200×450，200×500，200×600，250×600，300×700，300×800，450×900；二层梁（标高3.85米）：400×1000，250×500，250×600，350×850，450×800，300×900；三层梁（标高10.45米）：400×1300，550×1300（跨度5.5米）；四层梁（标高16.45米）：550×1200，550×1400，350×900。其中550×1300、550×1200，550×1400梁属高大模板，需另行编制专项施工方案，并组织专家论证审查。3、主体柱结构尺寸600×600，700×700，800×600，750×750，1500×800，1500×700，1400×800，1200×700，1300×600，1300×700，1300×800，1100×700。其中KZ25、KZ26、KZ30、KZ31柱为斜柱，高度为16.45~22.45，倾角75度；KZ27、KZ28、KZ29、KZ32、KZ33、KZ34柱为斜柱，高度为10.45~22.45，倾角75度。4、楼板结构尺寸180、130、120、100第二章、地下室模板施工一、地下室施工顺序底板防水及保护层→放线以及放线复核→扎底板钢筋→支吊模→绑柱筋→复核、隐蔽、验收→浇底板砼→搭满堂架→扎墙柱钢筋→墙柱钢筋隐蔽验收→支墙柱模板→支梁板模→扎底板筋→水电预埋复核→绑负筋→隐蔽验收→浇筑梁板砼。二、地下室模板施工1、地下室电梯井集水坑、筏板基础采用240厚MU10页岩砖砖胎模，M5水泥砂浆砌筑，砖胎模埋置在基础混凝土垫层下300mm。砌筑前，应按照图纸标注的筏板基础和电梯井集水坑位置放测好砖胎模的控制线，操测好砖胎模施工的基准标高，然后开始人工挖砖胎模下面的土方，保证砖墙埋置深度混凝土垫层下300，然后边铺砖胎模下垫层边砌筑。砖胎模砌筑好后，在与混凝土的接触面采用1:3水泥砂浆压光。地下室底板外侧模采用M5水泥砂浆砌240砖墙，砖墙埋置深度为基础垫层下300mm，砌筑高度为平地下室底板板面，每隔3m设置一根370×370砖柱起稳定作用，保证砖胎模不因浇筑砼而变形倒塌，砖墙与砼接触面用1∶3水泥砂浆抹光。(具体见下图)-50×50×4止水钢板环与穿墙螺栓满焊止水穿墙螺栓做法50×50×20胶木垫2、地下室剪力墙采用木模板施工。地下室剪力墙木模板采用φ12的穿墙螺栓固定。螺栓外套φ15塑料PVC管。螺栓的具体布置为：距地下室底板2000mm的范围内穿墙螺栓的水平和竖向间距为300×300mm。距楼层顶面300的间距为300mm。剪力墙中间部分的穿墙螺栓间距为600×600mm。剪力墙模板外竖向背50×100木枋，间距200×200，横向设置Φ48×3.5mm双钢管背杠。模板支撑均采用钢管扣件满堂脚手架，加固用的斜支撑每3米墙长不少于两道，保证模板不变形。3、地下室框架柱采用木模板，钢管扣件支撑架，超过700mm的柱断面采用Φ12的钢筋对拉螺杆，外部设置双向钢管背杠。对拉螺杆竖向间距为600mm。小于700mm的柱采用钢管柱箍，间距500mm。4、梁模板采木模板，沿梁纵向支撑立柱间距为800mm（特殊大梁间距600mm）。5、地下室现浇板模板采用17厚防水层板或竹胶板铺设，板下面安装50×100的木枋，四周顶住梁侧模板，立放，木枋间距为200。木枋应均匀的搁置在经过找平的支撑架上，不得虚铺木枋。最后铺17mm厚竹胶板并用铁钉将模板钉牢在木枋上。6、地下室模板支撑架搭设：地下室模板支撑架均采用Ф48mm×3.5mm钢管扣件支撑满堂架。模板支撑架立杆间距1000mm,步距1500mm，脚手架纵横杆件连接成整体。脚手架锁脚杆离地面或楼面200mm-300mm，每3跨设置一道剪刀支撑。在框架梁处的支撑架，梁断面宽度≤300mm的，支柱间距为800；梁断面≥400mm的，支撑为双排脚手架，排距600mm，纵向支柱间距为600mm。第三章、主体模板施工一、模板...
