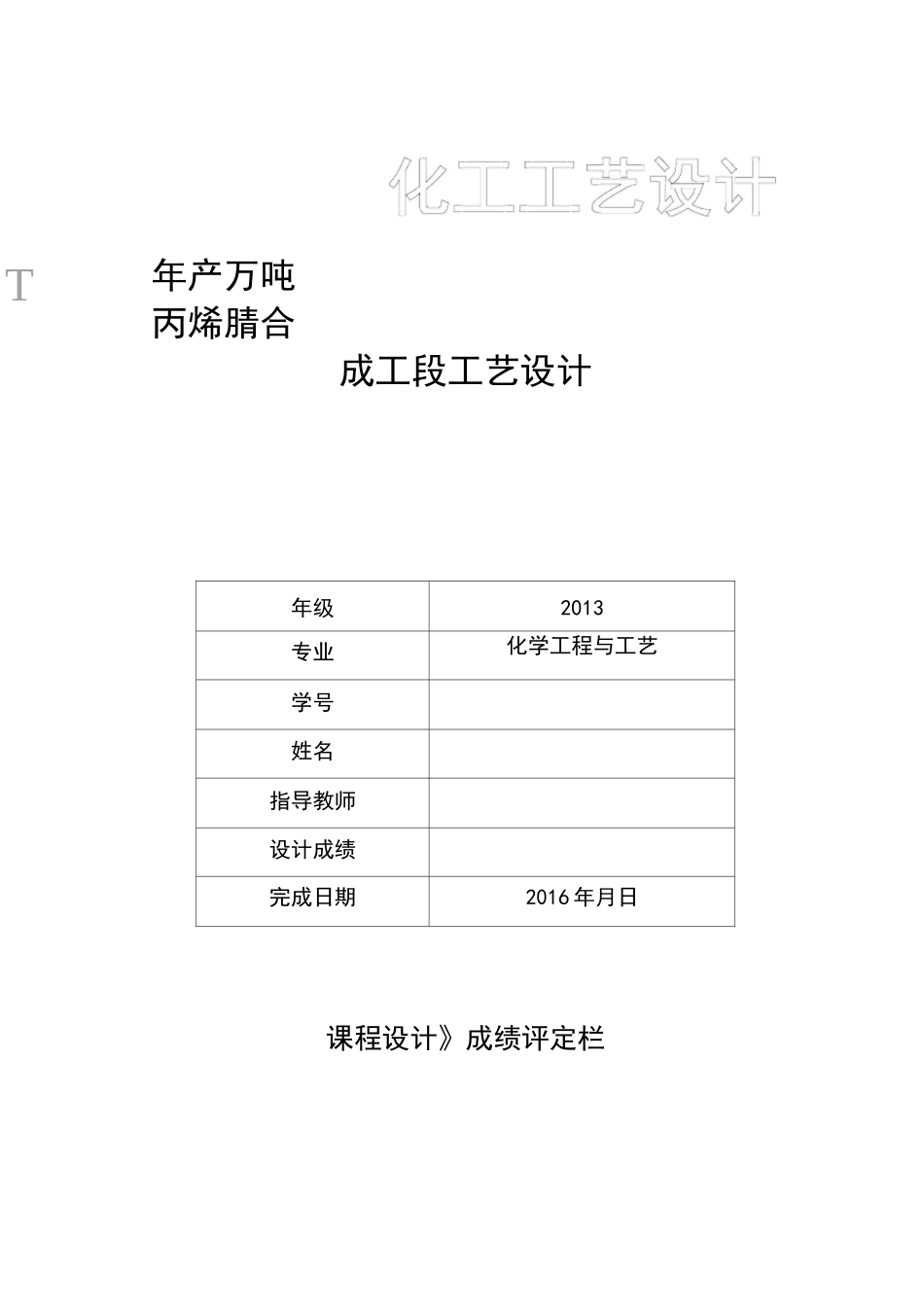

T年产万吨丙烯腈合成工段工艺设计年级2013专业化学工程与工艺学号姓名指导教师设计成绩完成日期2016年月日课程设计》成绩评定栏评定基元评审要素评审内涵分值评分签名栏设计说明，50%格式规范内容完整格式是否规范10评阅教师签名内容是否完整10工艺计算正确、完整和规范物料恒算10热量衡算10设备设计和选型10设计图纸，40%图纸规范标注清晰方案流程图10评阅教师签名工艺物料流程图10带控制点的工艺流程图20平时成绩，10%上课出勤上课出勤考核5指导教师签名制图出勤制图出勤考核5合计100化工工艺设计课程设计任务书学号学生姓名专业（班级）设计题目年产万吨丙烯腈合成工段工艺设计设计技术参数1生产能力：35000吨/年2•原料：丙烯85%，丙烷15%（摩尔分率）；液氨100%3.产品：%（wt）丙烯腈水溶液4•生产方法：丙烯氨氧化法5.丙烯月青损失率：3%6.设计裕量：6%7•年操作日：300天设计要求1•确定设计方案，并画出流程框图（要求见4（1））；2•物料衡算，热量衡算3.主要设备的工艺设计计算4•绘图要求：（1）流程框图（CAD或者PPT绘，截图在方案设计中）；（2）方案流程图（CAD或手绘，A3图纸）；（3）工艺物料流程图（带物料表，CAD或手绘，A3图纸）；（4）制带控制点的工艺流程图（CAD或手绘，A3图纸）；5.编写设计说明书工作量1.设计计算：周2•工艺流程图与设计说明书：1周3•答辩：周工作计第一周：物料衡算、热量衡算及主要设备的工艺设计计算第二周：画图，撰写设计说明书，第三周：答辩划参考资料《化工工艺设计手册》第四版（上下册），中国石化集团上海工程有限公司编，化学工业出版社，2009年《化学化工物性参数手册》，青岛化工学院等编，化学工业出版社，2002年第一部分概述丙烯腈的性质丙烯腈的物理性质丙烯腈是一种非常重要的有机化工原料，在合成纤维、树脂、橡胶急胶粘剂等领域有着广泛的应用。丙烯腈，英文名Acrylonifrile（简称为ACN）,化学分子式：CH2二CH-CN；分子量：。丙烯腈在常温下是无色或淡黄色液体，剧毒，有特殊气味；可溶于丙酮、苯、四氯化碳、乙醚和乙醇等有机溶剂；与水互溶，溶解度见表1-1。丙烯腈在室内允许浓度为L,在空中的爆炸极限为~%（体积）。因此，在生产、贮存和运输中，必须有严格的安全防护措施。丙烯腈和水、苯、四氯化碳、甲醇、异丙醇等会成二元共沸混合物，和水的共沸点为71°C,共沸点中丙烯腈的含量为88%（质量），在有苯乙烯存在下，还能形成丙烯腈—苯乙烯—水三元共沸混合物。丙烯腈的主要物理性质见表1-2。表1-1丙烯腈与水的相互溶解度丙烯腈的化学性质及应用丙烯腈分子中含有双键及氰基（-CN）,其化学性质非常活泼，可以发生加成、聚合、水解、醇解、腈基及氢乙基化等反应。聚合反应和加成反应都发生在丙烯月青的C=C双键上，纯丙烯腈在光的作用下能自行聚合，所以在丙烯腈成品及丙烯腈生产过程中，通常要加少量阻聚剂，如对苯酚甲基醚（阻聚剂MEHQ）、对苯二酚、氯化亚铜和胺类化合物等。除自聚外，丙烯腈还能与苯乙烯、丁二烯、乙酸乙烯、氯乙烯、丙烯酰胺等中的一种或几种发生共聚反应，由此可制得合成纤维、塑料、涂料和粘合剂等。丙烯青经电解加氢偶联反应可以制得已二青。氰基反应包括水合反应、水解反应、醇解反应等，丙烯青和水在铜催化剂存在下，可以水合制取丙烯酰胺。氰乙基化反应是丙烯青与醇、硫醇、胺、氨、酰胺、醛、酮等反应；丙烯青和醇反应可制取烷氧基丙胺，烷氧基丙胺是液体染料的分散剂、抗静电剂、纤维处理剂、表面活性剂、医药等的原料。丙烯腈与氨反应可制得1，3丙二胺，该产物可用作纺织溶剂、聚氨酯溶剂和催化剂。丙烯腈主要用来生产ABS树脂，丙烯酰胺、丙烯酸纤维、己二睛和苯乙烯-己二睛树脂等，目前国内供不应求，每年需大量进口来满足市场需求，2000年进口量超过150kt。丙烯腈的生产状况世界丙烯腈生产与消费概况全世界丙烯腈的生产主要集中在美国、西欧和日本等国家和地区。全世界1999年丙烯腈总生产能力为，万t（见表1-3）。美国、日、西欧丙烯腈生产能力合计为357万t,占世界总能力的％。1999年世界丙烯腈需求量为480万t,产量470万t。预计到2000年，世界丙烯腈总生产能力将达到585万t,产量及...
