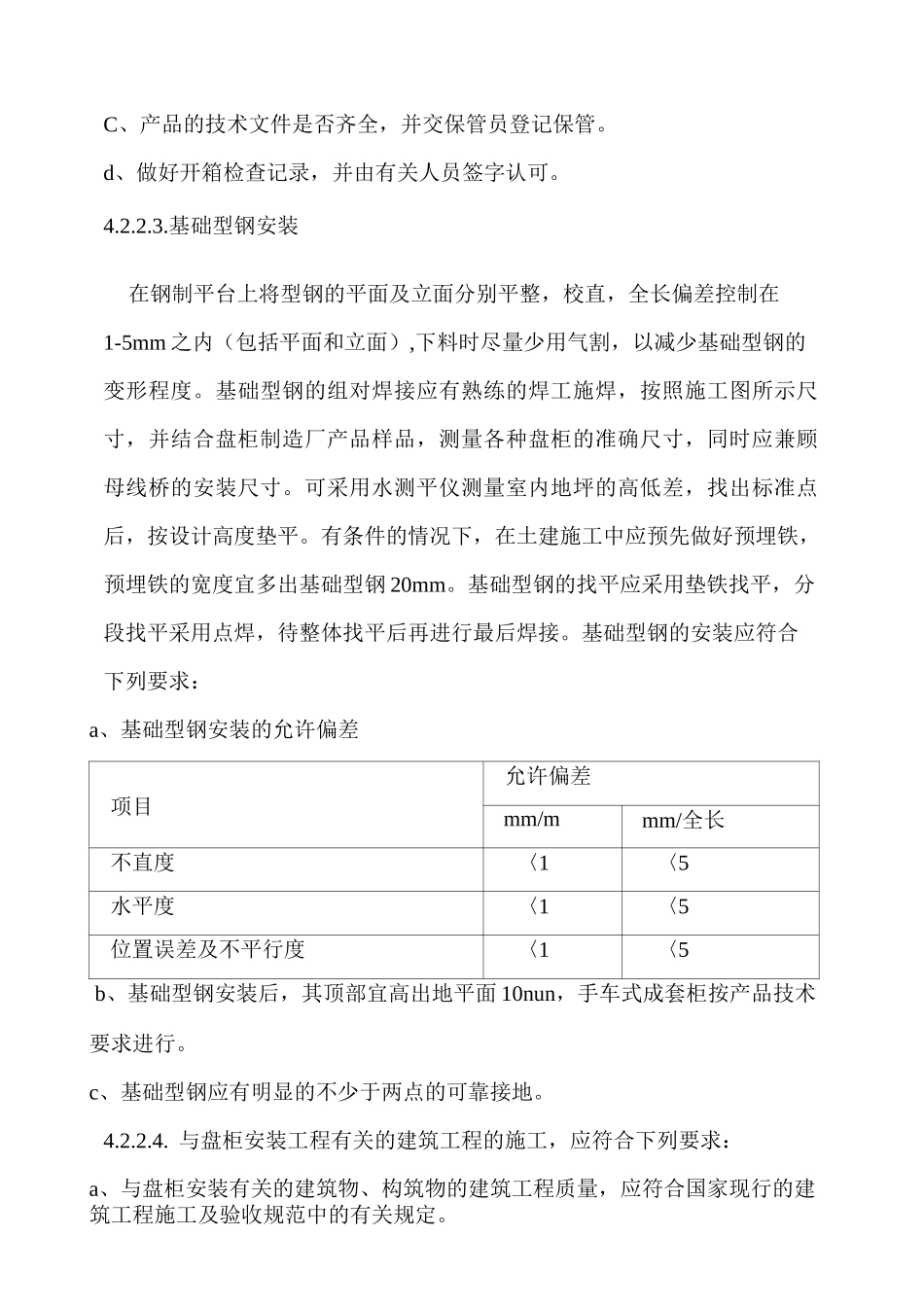

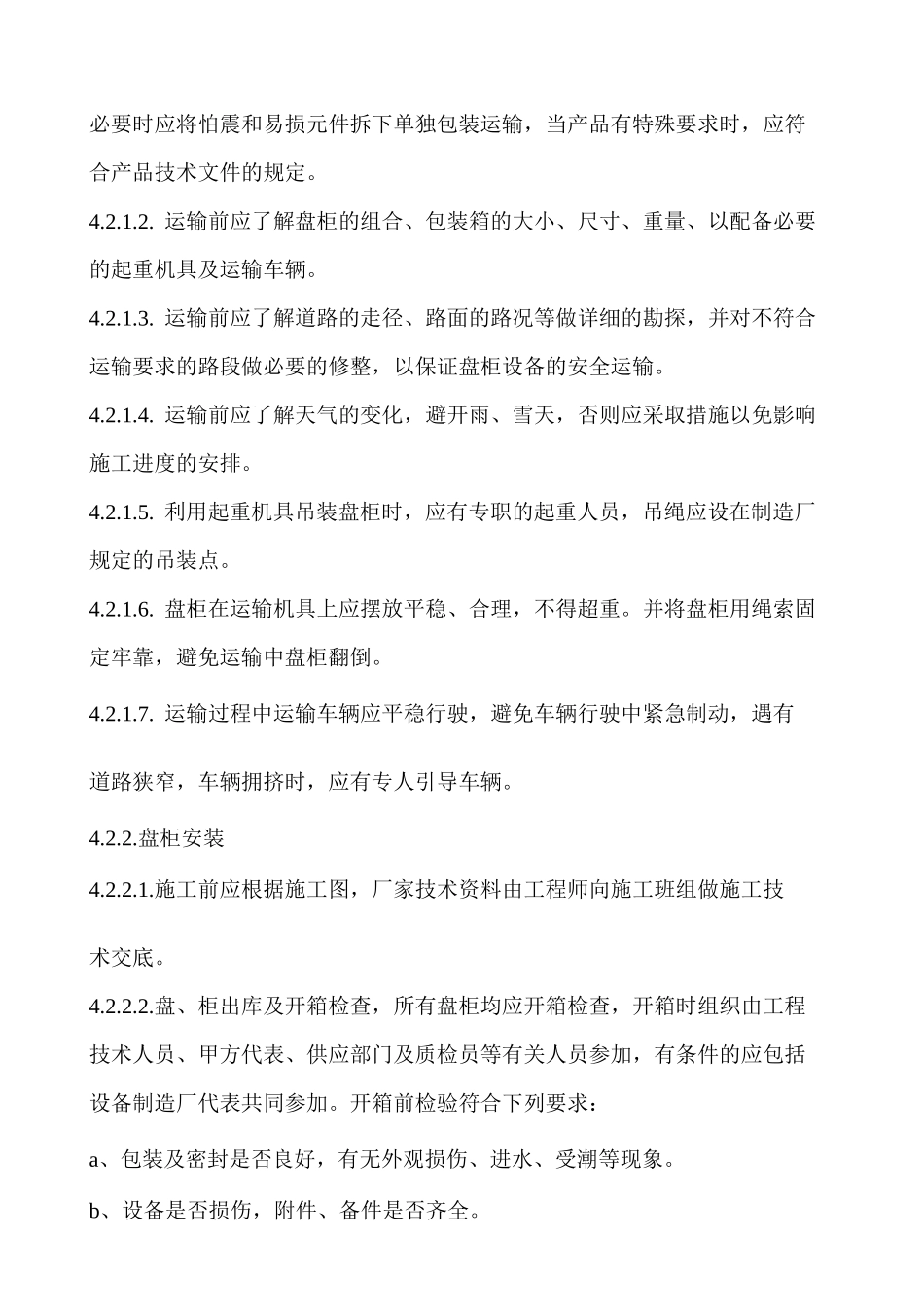

电气盘柜运输安装方案1.编制说明为保证电气盘柜安装工程的施工质量，使盘柜的运输安装得以安全顺利进行，确保工期按时完工，特编写此方案。2.编制依据工程合同工程设计和施工图纸。施工组织设计施工计划《电气装置安装工程盘、柜及二次回路结线施工及验收规范》《电气装置安装工程母线装置施工及验收规范》一《建筑电气工程施工质量验收规范》一本公司《质量保证手册》、《质量体系程序》及其支撑性文件。国家、行业和地区有关安全、防火、交通运输等方面的标准、规定。3.工程概况（根据该工程实际情况写明该工程的名称、建设地点、设计规模、工作范围、工程特点、主要技术参数、主要实物工程量、工期要求和投资金额等。）3.1、工程特点3.2、主要工程量4.施工程序流程、主要施工方法和关键操作方法4.1、施工程序流程必要时应将怕震和易损元件拆下单独包装运输，当产品有特殊要求时，应符合产品技术文件的规定。4.2.1.2.运输前应了解盘柜的组合、包装箱的大小、尺寸、重量、以配备必要的起重机具及运输车辆。4.2.1.3.运输前应了解道路的走径、路面的路况等做详细的勘探，并对不符合运输要求的路段做必要的修整，以保证盘柜设备的安全运输。4.2.1.4.运输前应了解天气的变化，避开雨、雪天，否则应采取措施以免影响施工进度的安排。4.2.1.5.利用起重机具吊装盘柜时，应有专职的起重人员，吊绳应设在制造厂规定的吊装点。4.2.1.6.盘柜在运输机具上应摆放平稳、合理，不得超重。并将盘柜用绳索固定牢靠，避免运输中盘柜翻倒。4.2.1.7.运输过程中运输车辆应平稳行驶，避免车辆行驶中紧急制动，遇有道路狭窄，车辆拥挤时，应有专人引导车辆。4.2.2.盘柜安装4.2.2.1.施工前应根据施工图，厂家技术资料由工程师向施工班组做施工技术交底。4.2.2.2.盘、柜出库及开箱检查，所有盘柜均应开箱检查，开箱时组织由工程技术人员、甲方代表、供应部门及质检员等有关人员参加，有条件的应包括设备制造厂代表共同参加。开箱前检验符合下列要求：a、包装及密封是否良好，有无外观损伤、进水、受潮等现象。b、设备是否损伤，附件、备件是否齐全。C、产品的技术文件是否齐全，并交保管员登记保管。d、做好开箱检查记录，并由有关人员签字认可。4.2.2.3.基础型钢安装在钢制平台上将型钢的平面及立面分别平整，校直，全长偏差控制在1-5mm之内（包括平面和立面）,下料时尽量少用气割，以减少基础型钢的变形程度。基础型钢的组对焊接应有熟练的焊工施焊，按照施工图所示尺寸，并结合盘柜制造厂产品样品，测量各种盘柜的准确尺寸，同时应兼顾母线桥的安装尺寸。可采用水测平仪测量室内地坪的高低差，找出标准点后，按设计高度垫平。有条件的情况下，在土建施工中应预先做好预埋铁，预埋铁的宽度宜多出基础型钢20mm。基础型钢的找平应采用垫铁找平，分段找平采用点焊，待整体找平后再进行最后焊接。基础型钢的安装应符合下列要求：a、基础型钢安装的允许偏差项目允许偏差mm/mmm/全长不直度〈1〈5水平度〈1〈5位置误差及不平行度〈1〈5b、基础型钢安装后，其顶部宜高出地平面10nun，手车式成套柜按产品技术要求进行。c、基础型钢应有明显的不少于两点的可靠接地。4.2.2.4.与盘柜安装工程有关的建筑工程的施工，应符合下列要求：a、与盘柜安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。b、屋顶、楼板施工完毕，不得渗漏。室内地面工作结束，室内沟道无积水、杂物。C、予埋件及予埋孔符合设计要求。门窗安装完毕。进行装饰工作有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作已全部结束。d、与土建单位办理必要工程工序交接手续。4.2.2.5.根据各配电室情况的不同，可采用手动小车、人力车、滚杆将盘柜运至室内。a、对于有电缆夹层及较高的配电室要搭设必要的起吊平台。b、对于多台组合柜及超重盘柜要制作专用的移动工具。c、起重机具要由专职起重人员指挥，起吊用的索具与设备铅垂线的夹角不应大于3O0d、将盘柜按设计要求的顺序逐台找正，固定盘柜的紧固件应用镀锌制品。e、盘、柜及盘、柜内设备与各构件间连接应牢固。控制盘（台）直流屏继电保护盘和...
