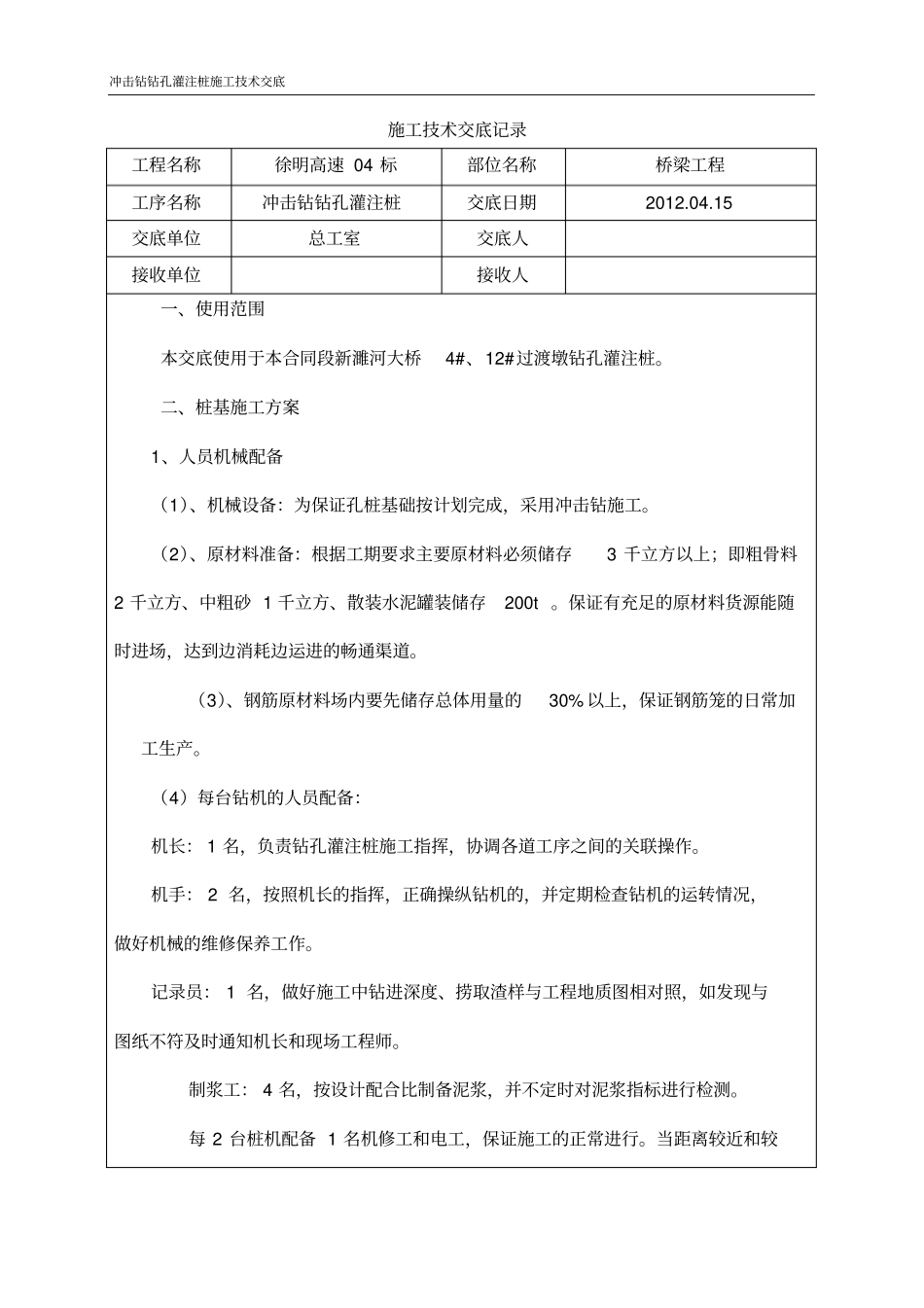

冲击钻钻孔灌注桩施工技术交底施工技术交底记录工程名称徐明高速04标部位名称桥梁工程工序名称冲击钻钻孔灌注桩交底日期2012.04.15交底单位总工室交底人接收单位接收人一、使用范围本交底使用于本合同段新濉河大桥4#、12#过渡墩钻孔灌注桩。二、桩基施工方案1、人员机械配备（1）、机械设备：为保证孔桩基础按计划完成，采用冲击钻施工。（2）、原材料准备：根据工期要求主要原材料必须储存3千立方以上；即粗骨料2千立方、中粗砂1千立方、散装水泥罐装储存200t。保证有充足的原材料货源能随时进场，达到边消耗边运进的畅通渠道。（3）、钢筋原材料场内要先储存总体用量的30%以上，保证钢筋笼的日常加工生产。（4）每台钻机的人员配备：机长：1名，负责钻孔灌注桩施工指挥，协调各道工序之间的关联操作。机手：2名，按照机长的指挥，正确操纵钻机的，并定期检查钻机的运转情况，做好机械的维修保养工作。记录员：1名，做好施工中钻进深度、捞取渣样与工程地质图相对照，如发现与图纸不符及时通知机长和现场工程师。制浆工：4名，按设计配合比制备泥浆，并不定时对泥浆指标进行检测。每2台桩机配备1名机修工和电工，保证施工的正常进行。当距离较近和较冲击钻钻孔灌注桩施工技术交底远时可做适当调整。施工时人人做到各尽其责。2、施工技术准备工程技术部门在施工前，根据设计规范的要求，结合现场实际情况编制出可行的施工组织设计方案。对钻孔施工队按施组要求的编制下发施工作业指导书和技术交底书，明确各道工序质量要求。（1）、测量人员对各个孔桩位做好放样，并现场做好技术交底工作。同时也要做好各桩位的复测工作。工程试验部门配制出符合设计图要求的水下灌注混凝土和泥浆的配合比，并经监理工程师审核批准，向现场工程技术人员交底。（2）、钻机类型选择根据本标段工程地层、地下水清况，将选用冲击钻机。（3）、施工准备在三通一平的基础上，钻孔桩的准备工作主要有场地平整、桩位测量及放样、制作和埋设护筒；钢筋设备的配备与钢筋制作、混凝土原材料的配备与混凝土搅拌、钻机准备与就位等。a.场地平整应先使用推土机或装载机将试验区施工场地推平，并碾压密实，然后在碾压密实的地表上铺设枕木构成钻机平台。b.桩位测量放样根据设计单位所提供的控制点，采用全站仪现场布置控制网并平差计算，经测量监理工程师批准。根据钻孔桩中心坐标值放样，并且在护筒外安全地带设置“十”字形控制桩，便于校核。冲击钻钻孔灌注桩施工技术交底c.技术交底有分项技术负责人依据设计图纸、《桥涵施工技术规范》、《施工组织设计》和《钻孔桩施工技术方案》编制施工技术交底，并由项目总工程师审核，然后下发到各施工队长。3、埋设护筒护筒均采用6mm钢板制作，直径大于钻孔桩径30～50cm。为便于泥浆循环，在护筒顶端设高40cm、宽20cm的出浆口。护筒高度宜高出地面0.3m。护筒埋置深度一般为2.0～4.0m，考虑施工场地均为普通土分层碾压，压实度密实，护筒埋置深度设为2m。护筒埋设在挖孔至一定深度符合要求后，分层对称夯填护筒四周粘土。测量定出桩中心位置外，在护筒外围设置4个指示桩，以最终校正护筒埋设的正确位置。护筒埋设好后，其中心应与桩中心线重合，平面误差控制在50mm，倾斜度控制在1%。泥浆制备及循环净化系统造浆用的粘土选用优质粘土或膨润土。钻进过程中随时捞取样渣,判断地层并检验泥浆指标，根据地层变化情况，适时调整泥浆性能。粘土泥浆：选用塑性指数数>25，小于0.005mm的粘粒含量>50%总量的粘土制浆。当缺少适合的粘土时，用略差的粘土地，并掺入粘30%的塑性指数>25的粘土。用亚粘土时，其塑性指数不宜<15，大于0.1mm的颗粒不宜超过6%。所选粘土中不应含有石膏、石灰或钙盐类化合物。常用经验：所用粘土浸湿后有粘性润滑感，无砂或含砂量低于2%，加水和成泥膏后，容易搓成1mm的细长条，浸水后能大量膨胀，胶体率不低于95%，制浆能力的成份不低于40%。冲击钻钻孔灌注桩施工技术交底膨润泥浆：膨润土泥浆具有相对密度低、粘度好、含砂量少、失水量少、泥浆薄、稳定性强、固壁能力高、钻具回转阻力小、钻进率高、造浆能力大等优点。膨润土作为泥浆原料的一般用量为水...
