冲击钻钻孔灌注桩施工方案VIP免费

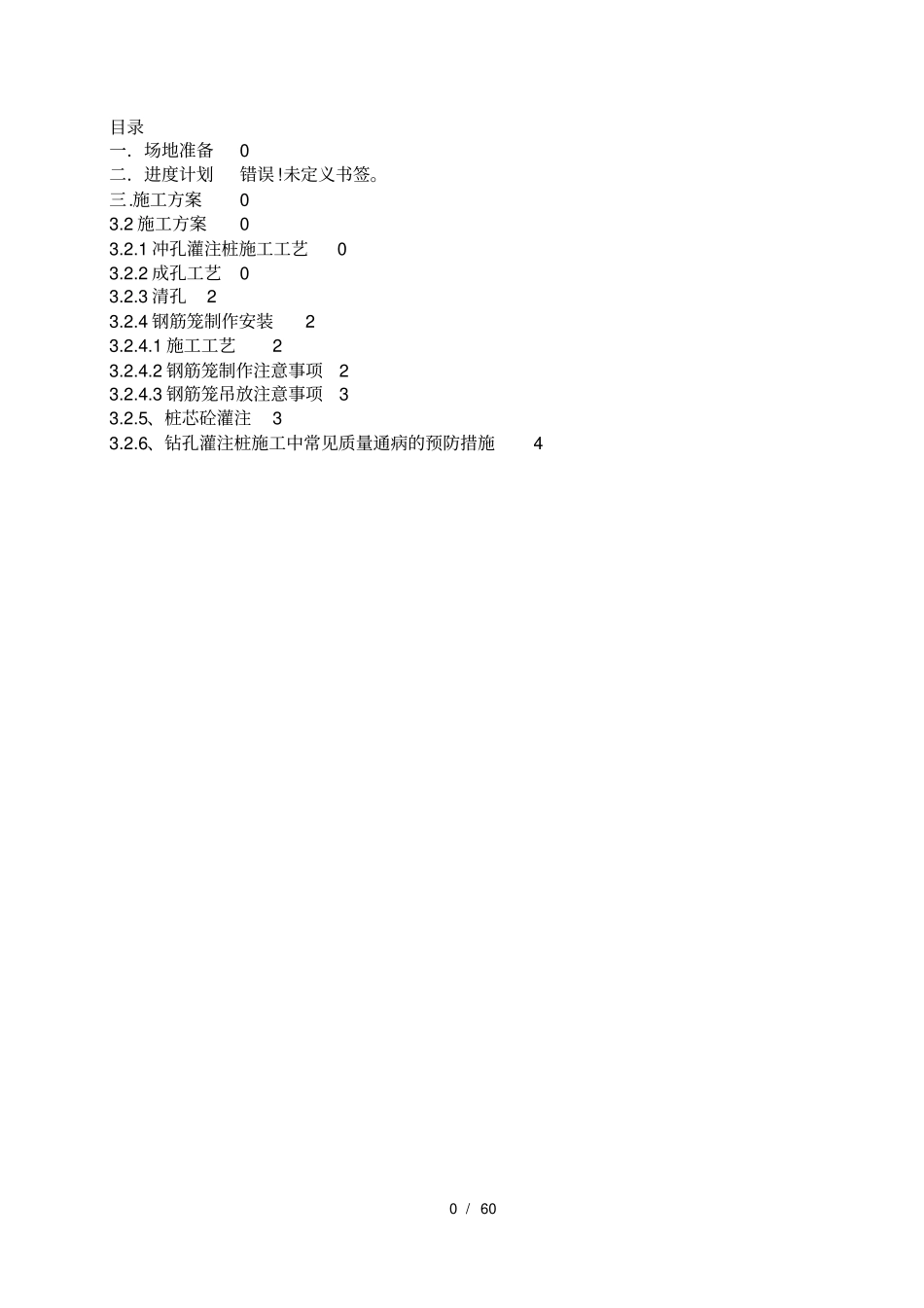

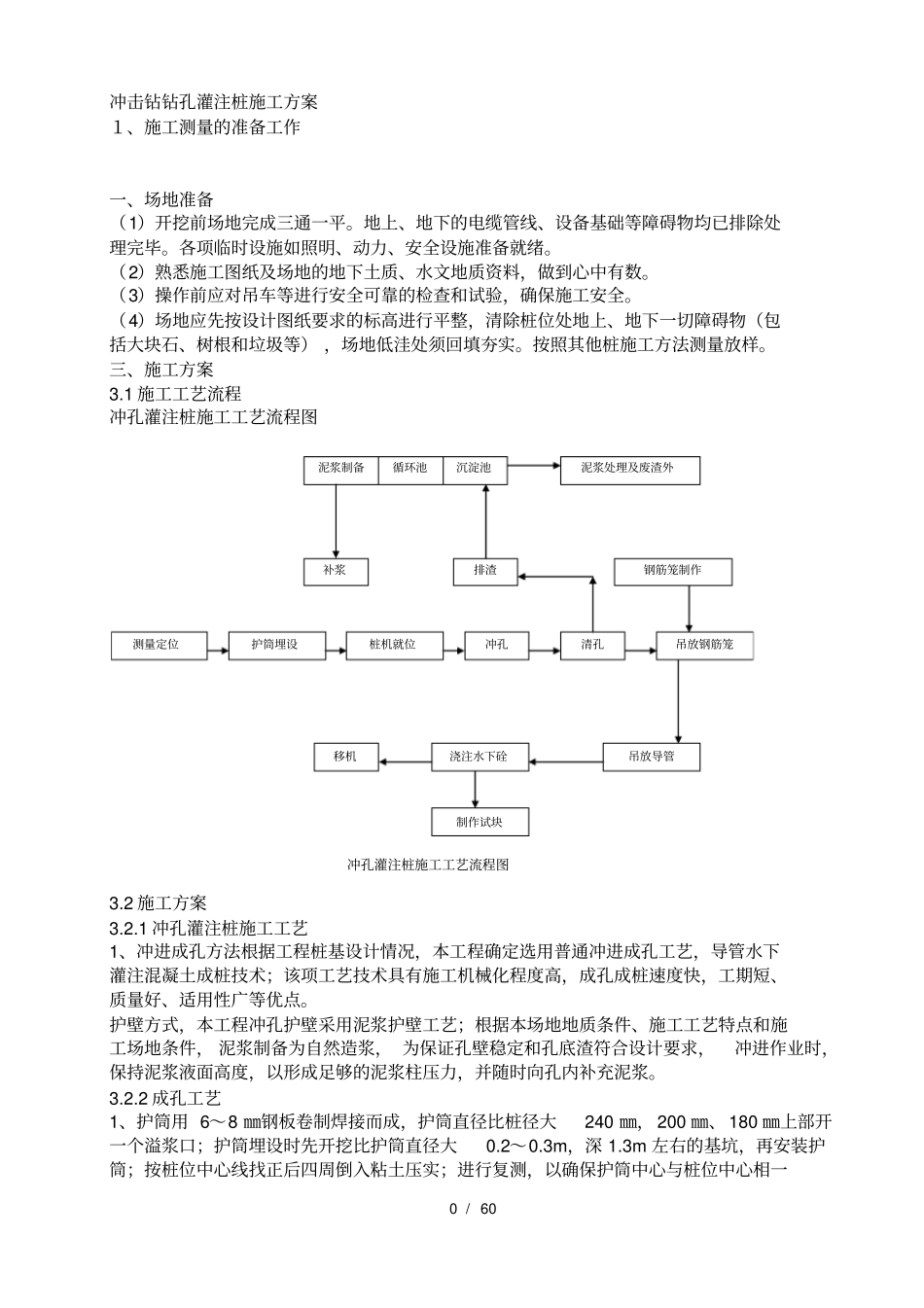

0/60目录一．场地准备0二．进度计划错误!未定义书签。三.施工方案03.2施工方案03.2.1冲孔灌注桩施工工艺03.2.2成孔工艺03.2.3清孔23.2.4钢筋笼制作安装23.2.4.1施工工艺23.2.4.2钢筋笼制作注意事项23.2.4.3钢筋笼吊放注意事项33.2.5、桩芯砼灌注33.2.6、钻孔灌注桩施工中常见质量通病的预防措施40/60冲击钻钻孔灌注桩施工方案１、施工测量的准备工作一、场地准备（1）开挖前场地完成三通一平。地上、地下的电缆管线、设备基础等障碍物均已排除处理完毕。各项临时设施如照明、动力、安全设施准备就绪。（2）熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。（3）操作前应对吊车等进行安全可靠的检查和试验，确保施工安全。（4）场地应先按设计图纸要求的标高进行平整，清除桩位处地上、地下一切障碍物（包括大块石、树根和垃圾等），场地低洼处须回填夯实。按照其他桩施工方法测量放样。三、施工方案3.1施工工艺流程冲孔灌注桩施工工艺流程图冲孔灌注桩施工工艺流程图泥浆制备循环池沉淀池泥浆处理及废渣外补浆测量定位钢筋笼制作排渣护筒埋设桩机就位吊放钢筋笼冲孔清孔吊放导管浇注水下硂制作试块移机3.2施工方案3.2.1冲孔灌注桩施工工艺1、冲进成孔方法根据工程桩基设计情况，本工程确定选用普通冲进成孔工艺，导管水下灌注混凝土成桩技术；该项工艺技术具有施工机械化程度高，成孔成桩速度快，工期短、质量好、适用性广等优点。护壁方式，本工程冲孔护壁采用泥浆护壁工艺；根据本场地地质条件、施工工艺特点和施工场地条件，泥浆制备为自然造浆，为保证孔壁稳定和孔底渣符合设计要求，冲进作业时，保持泥浆液面高度，以形成足够的泥浆柱压力，并随时向孔内补充泥浆。3.2.2成孔工艺1、护筒用6～8㎜钢板卷制焊接而成，护筒直径比桩径大240㎜，200㎜、180㎜上部开一个溢浆口；护筒埋设时先开挖比护筒直径大0.2～0.3m，深1.3m左右的基坑，再安装护筒；按桩位中心线找正后四周倒入粘土压实；进行复测，以确保护筒中心与桩位中心相一1/61致。护筒中心与桩位中心偏差控制在<50㎜，护筒顶端应高于地面0.2m；护筒底部用铁钎探测有无障碍物，若遇障碍物必须及时处理，必要时加长护筒高度；护筒埋好后用钢丝绳做保险系在钢轨上。2、挖循环泥浆池，采用泥浆循环的方法掏渣。4、冲桩机就位护筒埋设结束后将冲孔机就位，冲孔机摆放平稳，钻机底座用钢管支垫，钻机摆放就位后对机具及机座稳固性等进行全面检查，用水平尺检查钻机摆放是否水平，吊线检查钻机摆放是否正确。5、冲击钻成孔根据基桩的直径及工程地质情况，采用5~8T冲击锤。在钻机驱动钻锤冲击的同时，利用泥浆泵，向孔内输送泥浆（当钻进一个时期，检查孔内泥浆性能如果不符合要求时，必须根据不符情况采取不同的方法予以净化改善）。冲洗孔底携带钻渣的冲洗液沿钢丝绳与孔壁之间的外环空间上升，从孔口回流向泥浆池，形成排渣系统。5.1冲孔机桩就位前，应对钻孔前的各项准备工作进行检查，包括主要机具设备的检查和维修，全面检查钻机的各运转部位是否灵活可靠，润滑油是否够量，冲孔桩机安装是否平稳钻机就位后，应水平平稳，不得产生位移和沉陷，天车、冲头和桩位中心三者应在同一铅垂线上，开孔的孔位必须准确。5.2冲锥的钢丝绳同钢护筒中心位置偏差不大于2㎝，升降机锥头时要平稳，不得碰撞护壁和孔壁。5.3冲进过程中，每进5～8尺检查钻机直径和竖直度，注意地层变化，在地层变化处捞取渣样，判明后记入记录表中并与地质剖面图核对；根据实际地层变化采用相应的钻进方式，在冲进至中层易液化砂层时，冲进速度必须放慢，以确保成孔质量。5.4在护筒下1m范围内，宜慢速冲进。5.5冲孔作业必须连续，并作冲孔施工记录，经常对冲孔泥浆进行检测和试验，不符合要求的随时改正，注意补充新拌的好泥浆，在整个施工过程中，泥浆的损失较小，水头始终要保证，有效地防止了孔壁坍塌，埋冲锥头的现象发生，确保了冲孔桩的成孔质量和成孔速度。5.6冲孔应用小径冲锥冲到深度后，用大径冲锥扩孔，冲管内的泥渣和泥浆经常倒出，在冲孔排渣，提冲锥头除土或因故停冲时，应保持孔内水头和要求的泥浆指标。6、成孔要点6.1钻孔桩在软土...
