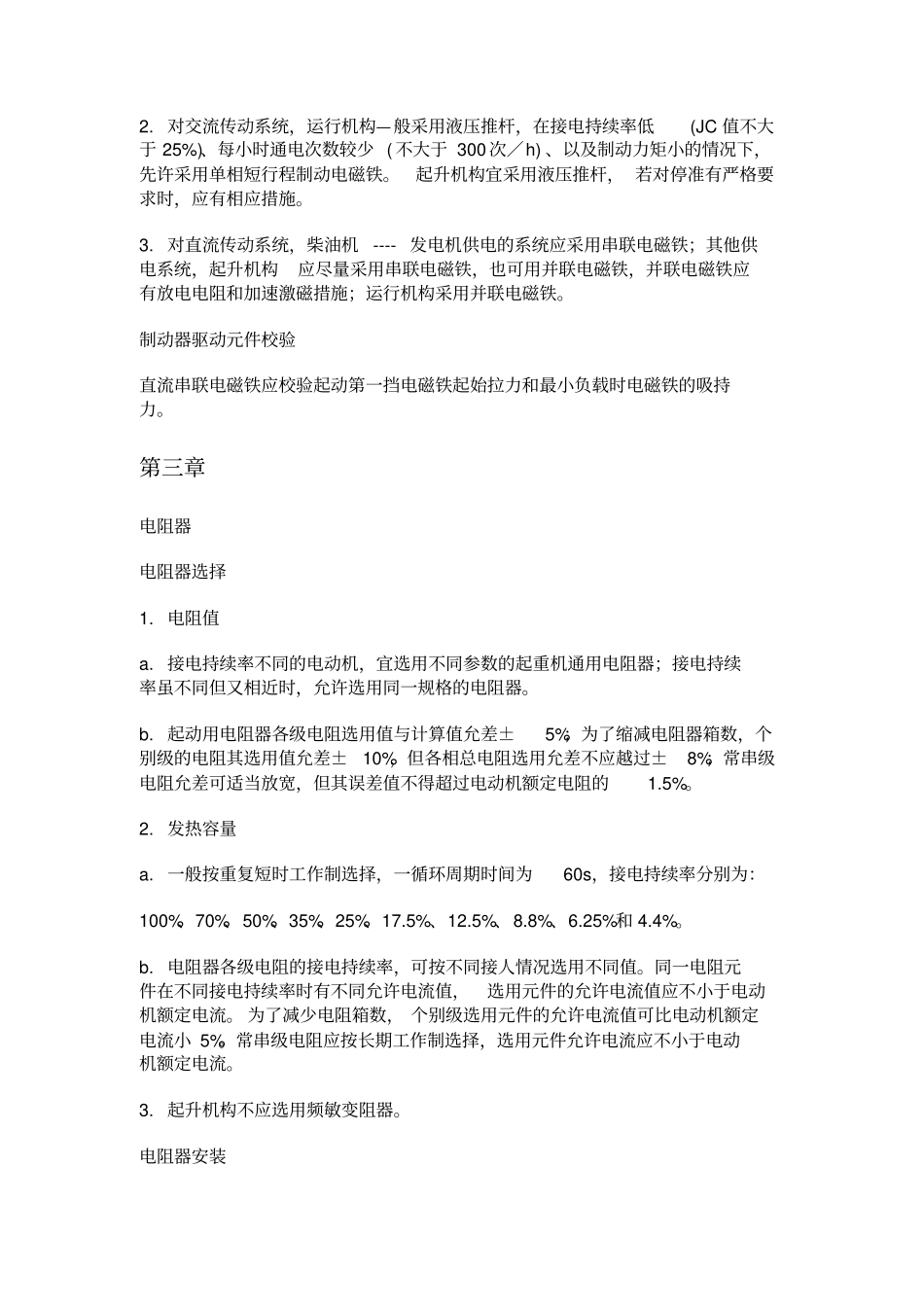

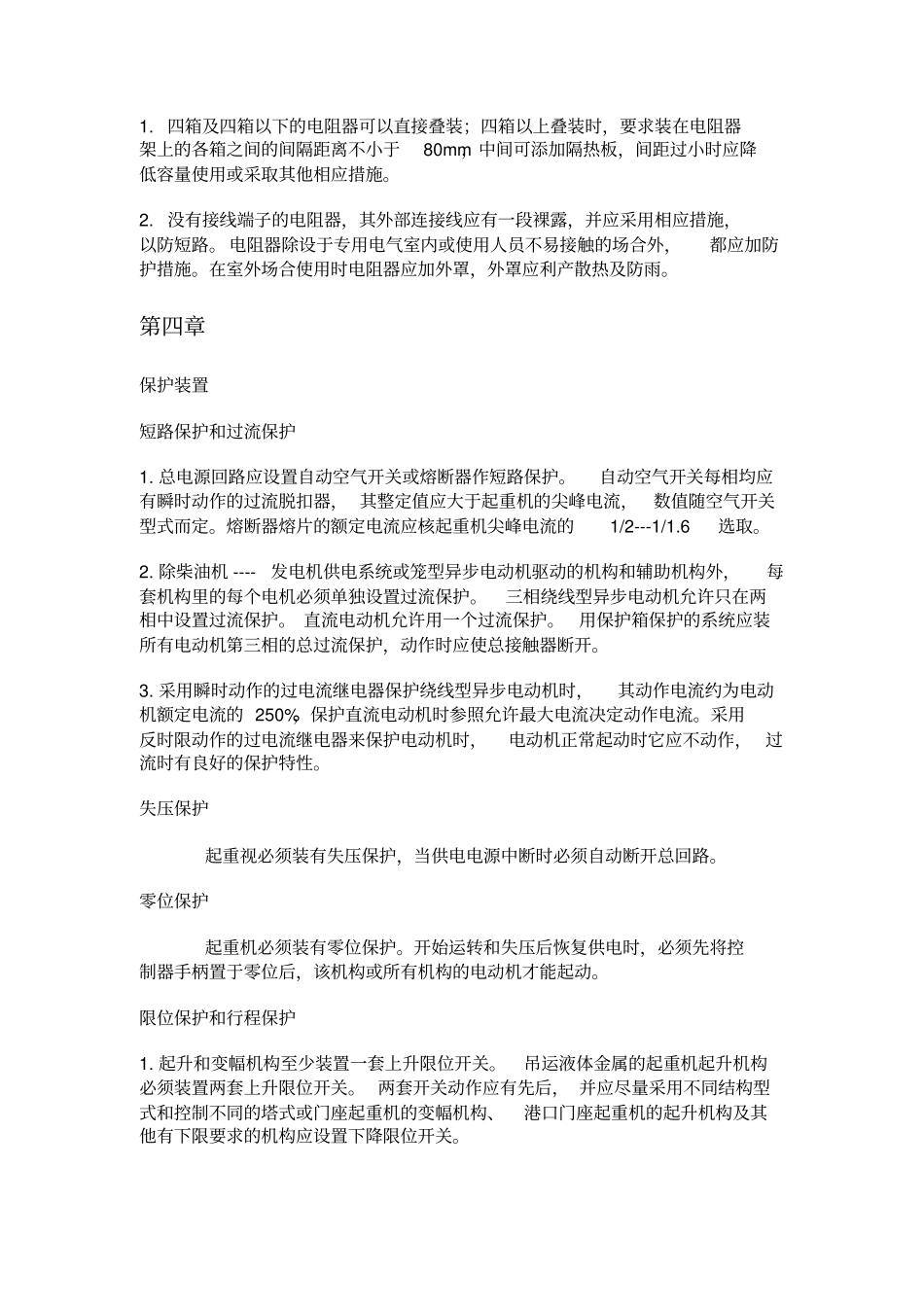

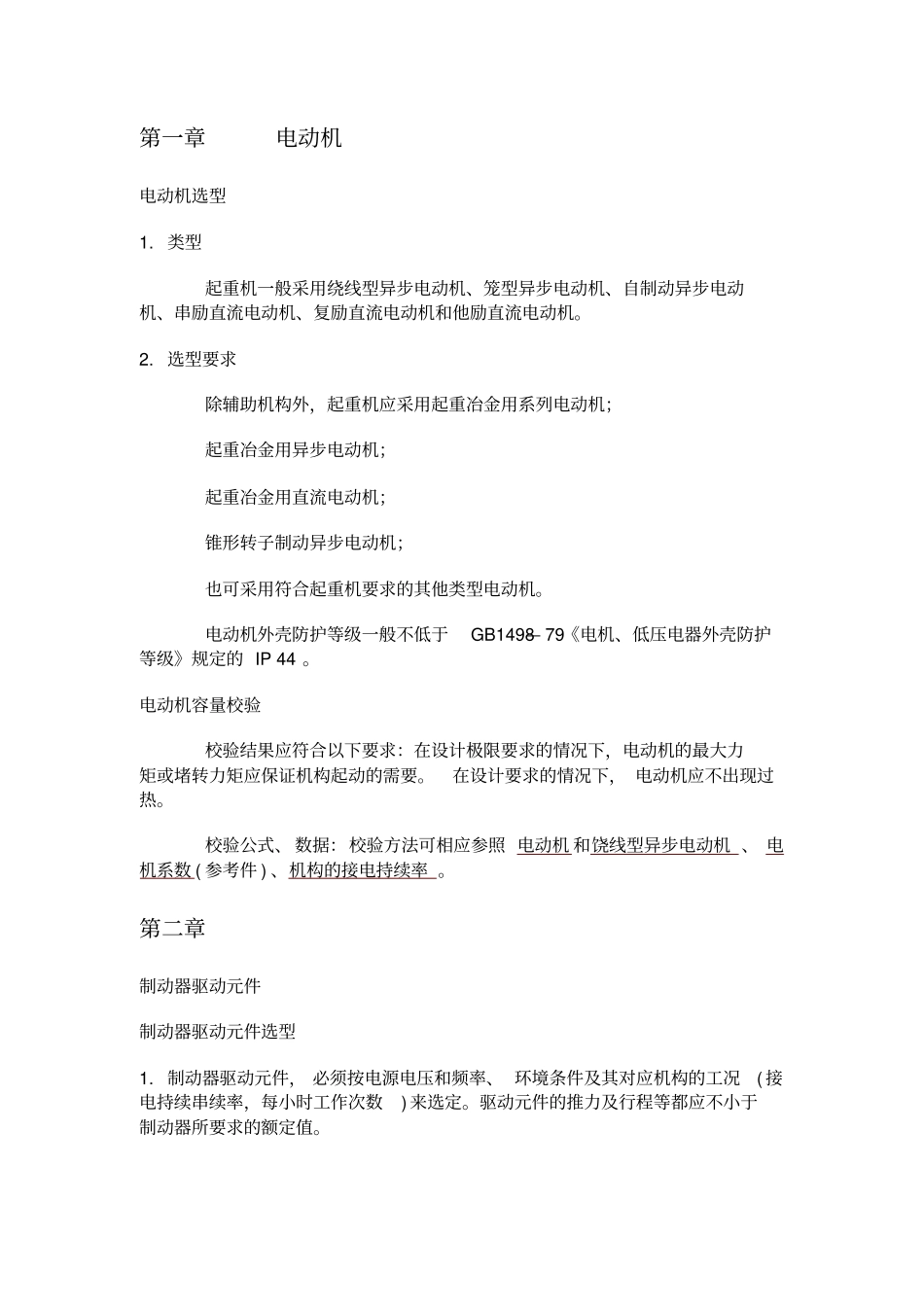

第一章电动机电动机选型1.类型起重机一般采用绕线型异步电动机、笼型异步电动机、自制动异步电动机、串励直流电动机、复励直流电动机和他励直流电动机。2.选型要求除辅助机构外，起重机应采用起重冶金用系列电动机；起重冶金用异步电动机；起重冶金用直流电动机；锥形转子制动异步电动机；也可采用符合起重机要求的其他类型电动机。电动机外壳防护等级一般不低于GB1498—79《电机、低压电器外壳防护等级》规定的IP44。电动机容量校验校验结果应符合以下要求：在设计极限要求的情况下，电动机的最大力矩或堵转力矩应保证机构起动的需要。在设计要求的情况下，电动机应不出现过热。校验公式、数据：校验方法可相应参照电动机和饶线型异步电动机、电机系数(参考件)、机构的接电持续率。第二章制动器驱动元件制动器驱动元件选型1.制动器驱动元件，必须按电源电压和频率、环境条件及其对应机构的工况(接电持续串续率，每小时工作次数)来选定。驱动元件的推力及行程等都应不小于制动器所要求的额定值。2.对交流传动系统，运行机构—般采用液压推杆，在接电持续率低(JC值不大于25%)、每小时通电次数较少(不大于300次／h)、以及制动力矩小的情况下，先许采用单相短行程制动电磁铁。起升机构宜采用液压推杆，若对停准有严格要求时，应有相应措施。3.对直流传动系统，柴油机----发电机供电的系统应采用串联电磁铁；其他供电系统，起升机构应尽量采用串联电磁铁，也可用并联电磁铁，并联电磁铁应有放电电阻和加速激磁措施；运行机构采用并联电磁铁。制动器驱动元件校验直流串联电磁铁应校验起动第一挡电磁铁起始拉力和最小负载时电磁铁的吸持力。第三章电阻器电阻器选择1.电阻值a.接电持续率不同的电动机，宜选用不同参数的起重机通用电阻器；接电持续率虽不同但又相近时，允许选用同一规格的电阻器。b.起动用电阻器各级电阻选用值与计算值允差±5%；为了缩减电阻器箱数，个别级的电阻其选用值允差±10%，但各相总电阻选用允差不应越过±8%；常串级电阻允差可适当放宽，但其误差值不得超过电动机额定电阻的1.5%。2.发热容量a.一般按重复短时工作制选择，一循环周期时间为60s，接电持续率分别为：100%、70%、50%、35%、25%、17.5%、12.5%、8.8%、6.25%和4.4%。b.电阻器各级电阻的接电持续率，可按不同接人情况选用不同值。同一电阻元件在不同接电持续率时有不同允许电流值，选用元件的允许电流值应不小于电动机额定电流。为了减少电阻箱数，个别级选用元件的允许电流值可比电动机额定电流小5%。常串级电阻应按长期工作制选择，选用元件允许电流应不小于电动机额定电流。3.起升机构不应选用频敏变阻器。电阻器安装1.四箱及四箱以下的电阻器可以直接叠装；四箱以上叠装时，要求装在电阻器架上的各箱之间的间隔距离不小于80mm，中间可添加隔热板，间距过小时应降低容量使用或采取其他相应措施。2.没有接线端子的电阻器，其外部连接线应有一段裸露，并应采用相应措施，以防短路。电阻器除设于专用电气室内或使用人员不易接触的场合外，都应加防护措施。在室外场合使用时电阻器应加外罩，外罩应利产散热及防雨。第四章保护装置短路保护和过流保护1.总电源回路应设置自动空气开关或熔断器作短路保护。自动空气开关每相均应有瞬时动作的过流脱扣器，其整定值应大于起重机的尖峰电流，数值随空气开关型式而定。熔断器熔片的额定电流应核起重机尖峰电流的1/2---1/1.6选取。2.除柴油机----发电机供电系统或笼型异步电动机驱动的机构和辅助机构外，每套机构里的每个电机必须单独设置过流保护。三相绕线型异步电动机允许只在两相中设置过流保护。直流电动机允许用一个过流保护。用保护箱保护的系统应装所有电动机第三相的总过流保护，动作时应使总接触器断开。3.采用瞬时动作的过电流继电器保护绕线型异步电动机时，其动作电流约为电动机额定电流的250%，保护直流电动机时参照允许最大电流决定动作电流。采用反时限动作的过电流继电器来保护电动机时，电动机正常起动时它应不动作，过流时有良好的保护特性。失压保护起重视必须装有失压保护，当供电电源中断时必须自动断开总回路。零位保护起重机必须装有零...
