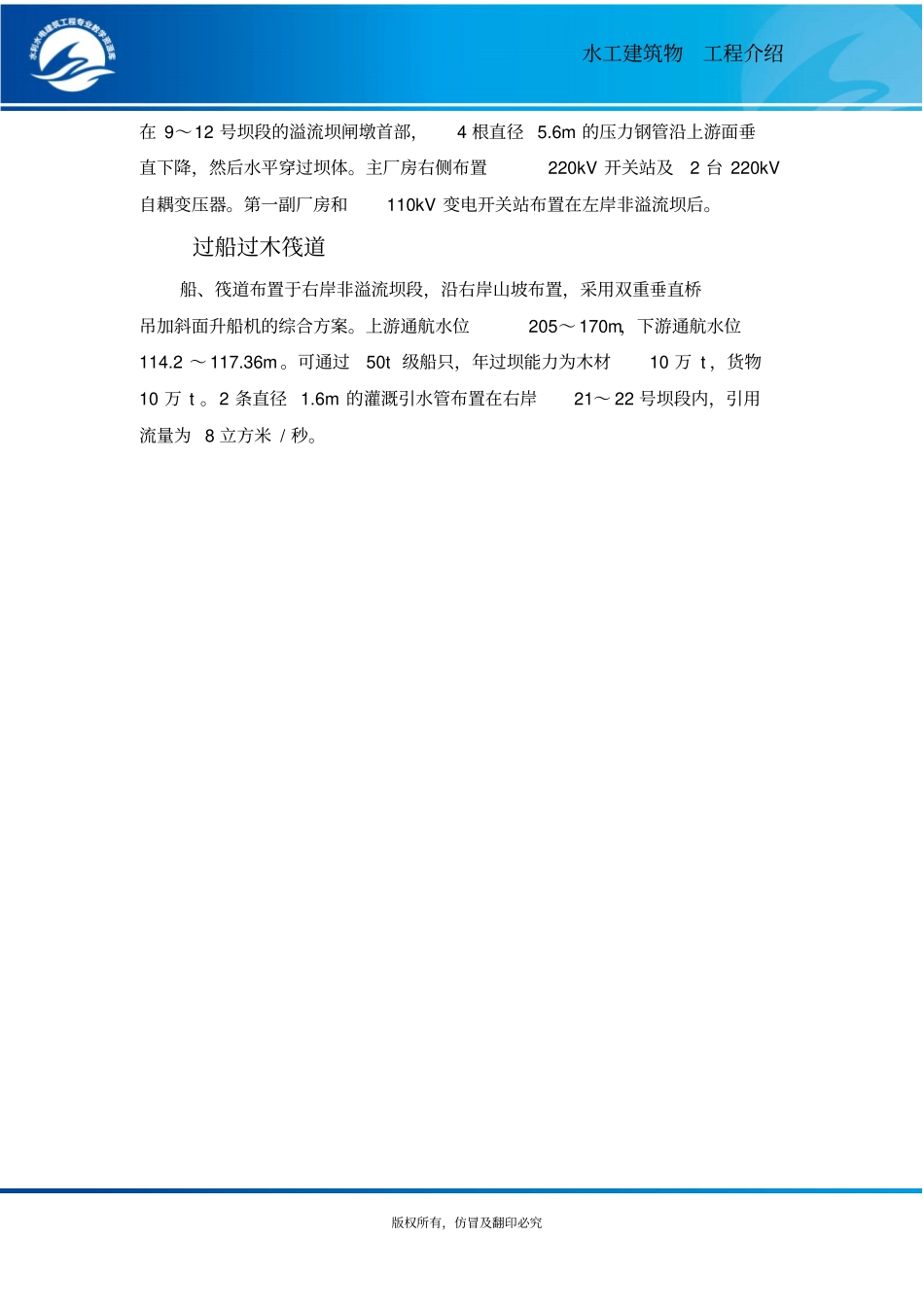

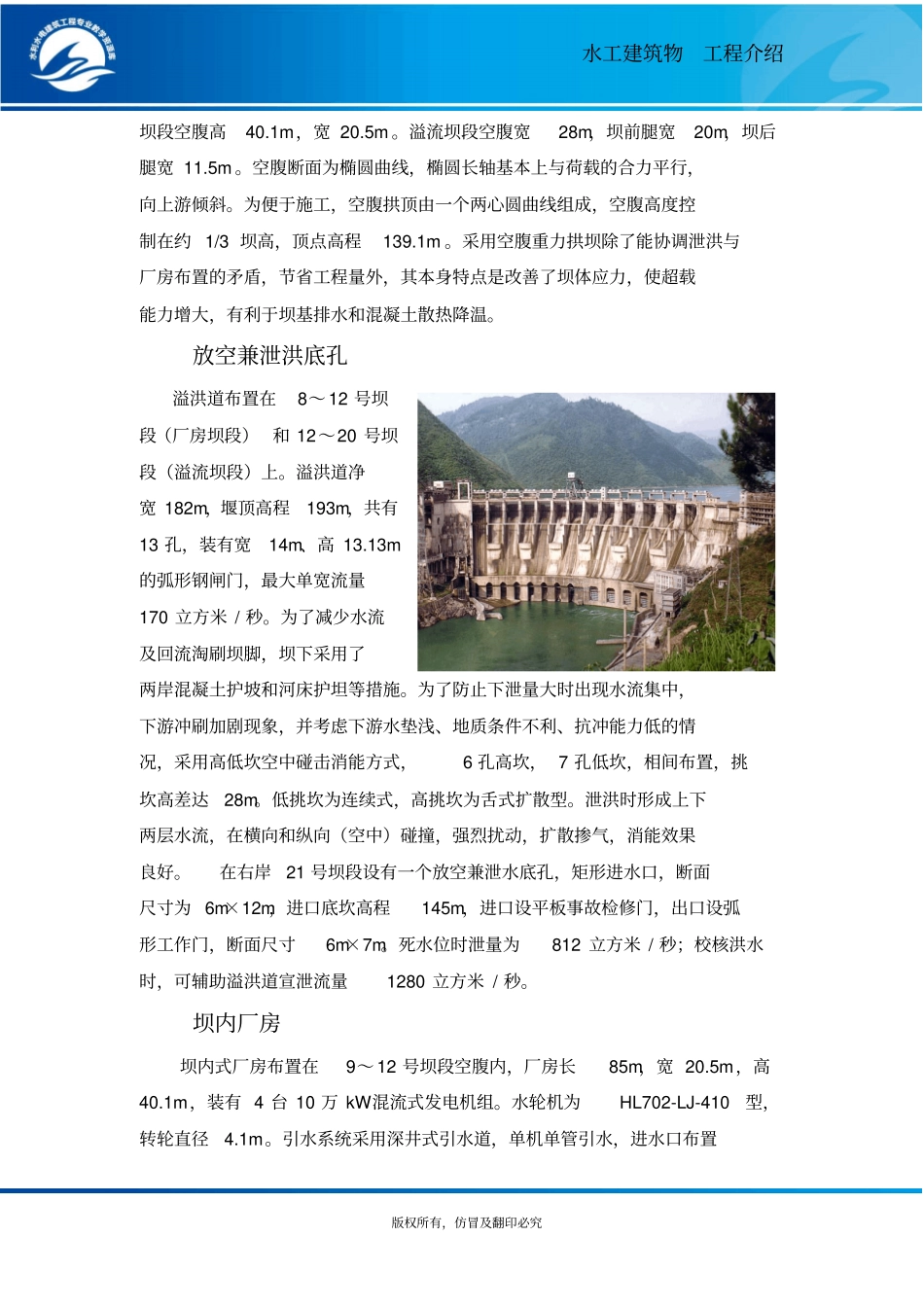

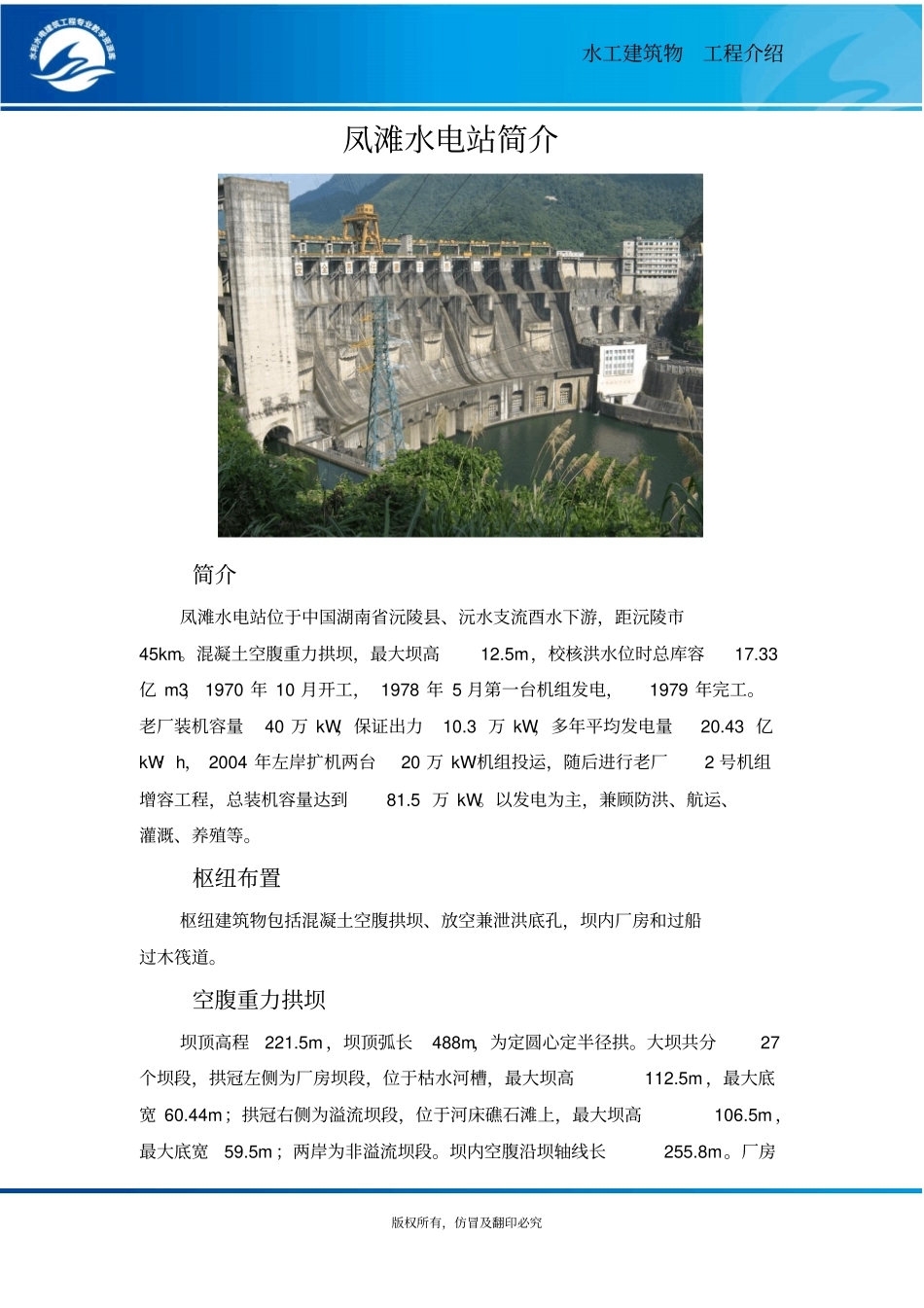

版权所有，仿冒及翻印必究水工建筑物工程介绍凤滩水电站简介简介凤滩水电站位于中国湖南省沅陵县、沅水支流酉水下游，距沅陵市45km。混凝土空腹重力拱坝，最大坝高12.5m，校核洪水位时总库容17.33亿m3，1970年10月开工，1978年5月第一台机组发电，1979年完工。老厂装机容量40万kW，保证出力10.3万kW，多年平均发电量20.43亿kW·h，2004年左岸扩机两台20万kW机组投运，随后进行老厂2号机组增容工程，总装机容量达到81.5万kW。以发电为主，兼顾防洪、航运、灌溉、养殖等。枢纽布置枢纽建筑物包括混凝土空腹拱坝、放空兼泄洪底孔，坝内厂房和过船过木筏道。空腹重力拱坝坝顶高程221.5m，坝顶弧长488m，为定圆心定半径拱。大坝共分27个坝段，拱冠左侧为厂房坝段，位于枯水河槽，最大坝高112.5m，最大底宽60.44m；拱冠右侧为溢流坝段，位于河床礁石滩上，最大坝高106.5m，最大底宽59.5m；两岸为非溢流坝段。坝内空腹沿坝轴线长255.8m。厂房版权所有，仿冒及翻印必究水工建筑物工程介绍坝段空腹高40.1m，宽20.5m。溢流坝段空腹宽28m，坝前腿宽20m，坝后腿宽11.5m。空腹断面为椭圆曲线，椭圆长轴基本上与荷载的合力平行，向上游倾斜。为便于施工，空腹拱顶由一个两心圆曲线组成，空腹高度控制在约1/3坝高，顶点高程139.1m。采用空腹重力拱坝除了能协调泄洪与厂房布置的矛盾，节省工程量外，其本身特点是改善了坝体应力，使超载能力增大，有利于坝基排水和混凝土散热降温。放空兼泄洪底孔溢洪道布置在8～12号坝段（厂房坝段）和12～20号坝段（溢流坝段）上。溢洪道净宽182m，堰顶高程193m，共有13孔，装有宽14m、高13.13m的弧形钢闸门，最大单宽流量170立方米/秒。为了减少水流及回流淘刷坝脚，坝下采用了两岸混凝土护坡和河床护坦等措施。为了防止下泄量大时出现水流集中，下游冲刷加剧现象，并考虑下游水垫浅、地质条件不利、抗冲能力低的情况，采用高低坎空中碰击消能方式，6孔高坎，7孔低坎，相间布置，挑坎高差达28m。低挑坎为连续式，高挑坎为舌式扩散型。泄洪时形成上下两层水流，在横向和纵向（空中）碰撞，强烈扰动，扩散掺气，消能效果良好。在右岸21号坝段设有一个放空兼泄水底孔，矩形进水口，断面尺寸为6m×12m，进口底坎高程145m，进口设平板事故检修门，出口设弧形工作门，断面尺寸6m×7m。死水位时泄量为812立方米/秒；校核洪水时，可辅助溢洪道宣泄流量1280立方米/秒。坝内厂房坝内式厂房布置在9～12号坝段空腹内，厂房长85m，宽20.5m，高40.1m，装有4台10万kW混流式发电机组。水轮机为HL702-LJ-410型，转轮直径4.1m。引水系统采用深井式引水道，单机单管引水，进水口布置版权所有，仿冒及翻印必究水工建筑物工程介绍在9～12号坝段的溢流坝闸墩首部，4根直径5.6m的压力钢管沿上游面垂直下降，然后水平穿过坝体。主厂房右侧布置220kV开关站及2台220kV自耦变压器。第一副厂房和110kV变电开关站布置在左岸非溢流坝后。过船过木筏道船、筏道布置于右岸非溢流坝段，沿右岸山坡布置，采用双重垂直桥吊加斜面升船机的综合方案。上游通航水位205～170m，下游通航水位114.2～117.36m。可通过50t级船只，年过坝能力为木材10万t，货物10万t。2条直径1.6m的灌溉引水管布置在右岸21～22号坝段内，引用流量为8立方米/秒。
