分布式光伏发电项目的接入系统的地注意事项VIP免费

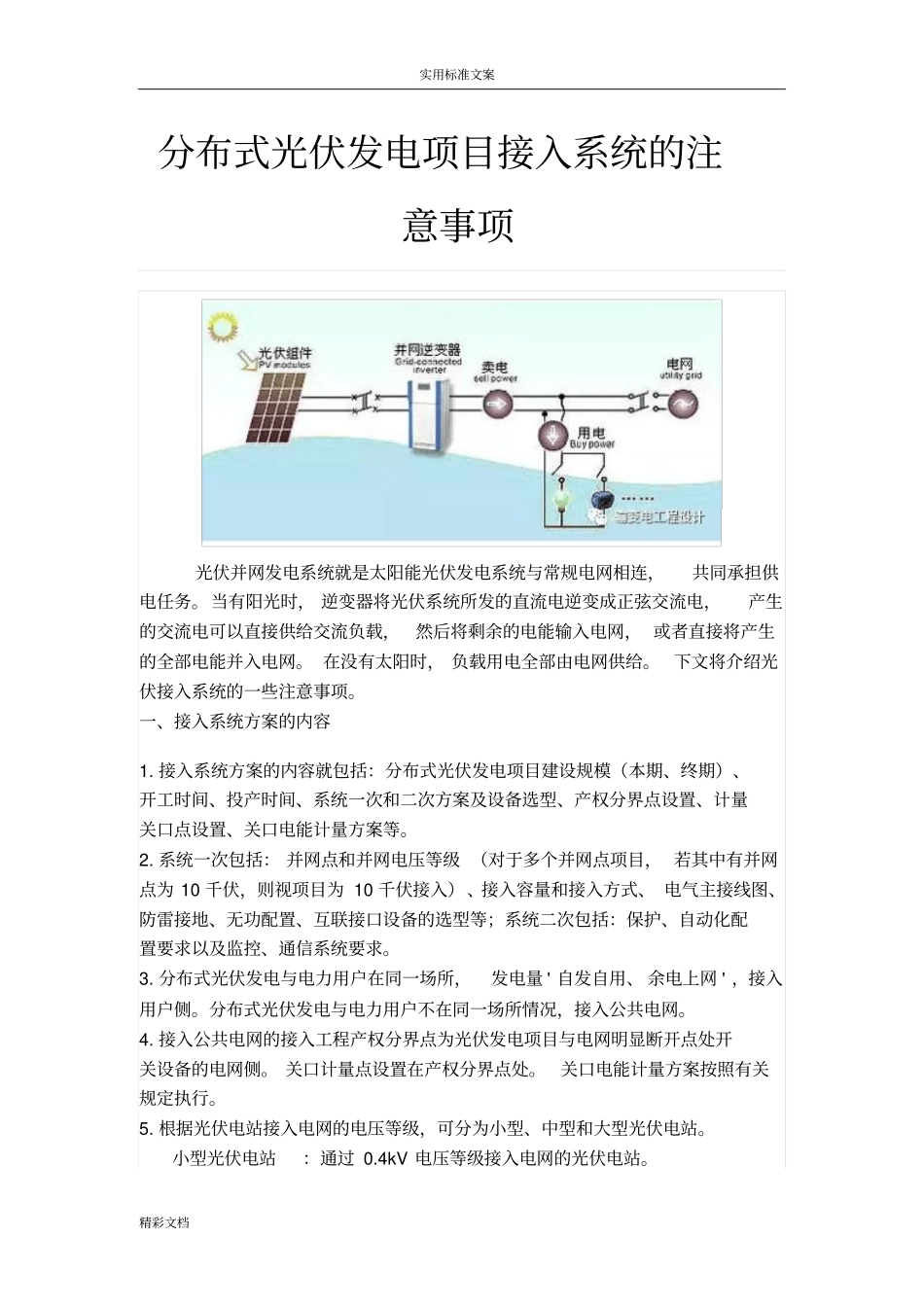

实用标准文案精彩文档分布式光伏发电项目接入系统的注意事项光伏并网发电系统就是太阳能光伏发电系统与常规电网相连，共同承担供电任务。当有阳光时，逆变器将光伏系统所发的直流电逆变成正弦交流电，产生的交流电可以直接供给交流负载，然后将剩余的电能输入电网，或者直接将产生的全部电能并入电网。在没有太阳时，负载用电全部由电网供给。下文将介绍光伏接入系统的一些注意事项。一、接入系统方案的内容1.接入系统方案的内容就包括：分布式光伏发电项目建设规模（本期、终期）、开工时间、投产时间、系统一次和二次方案及设备选型、产权分界点设置、计量关口点设置、关口电能计量方案等。2.系统一次包括：并网点和并网电压等级（对于多个并网点项目，若其中有并网点为10千伏，则视项目为10千伏接入）、接入容量和接入方式、电气主接线图、防雷接地、无功配置、互联接口设备的选型等；系统二次包括：保护、自动化配置要求以及监控、通信系统要求。3.分布式光伏发电与电力用户在同一场所，发电量'自发自用、余电上网'，接入用户侧。分布式光伏发电与电力用户不在同一场所情况，接入公共电网。4.接入公共电网的接入工程产权分界点为光伏发电项目与电网明显断开点处开关设备的电网侧。关口计量点设置在产权分界点处。关口电能计量方案按照有关规定执行。5.根据光伏电站接入电网的电压等级，可分为小型、中型和大型光伏电站。小型光伏电站：通过0.4kV电压等级接入电网的光伏电站。实用标准文案精彩文档中型光伏电站：通过10-35kV电压等级接入电网的光伏电站。大型光伏电站：通过66kV及以上电压等级接入电网的光伏电站。6.接入方式光伏电站接入公用电网的连接方式分为专线接入公用电网、T接于公用电网以及通过用户内部电网接入公用电网的三种方式。7.接入容量7.1小型光4大电站总容量原则上不宣超过上一级变压器供电区域内的最大负荷的25%。7.2T接于公用电网的中型光伏电站总容量宣控制在所接入的公用电网线路最大输送容量的30%内。二、接入系统技术要求1.接入方式光伏电站接入公用电网的连接方式分为专线接入公用电网、T接于公用电网以及通过用户内部电网接入公用电网的三种方式。2.并网方式根据光伏系统是否允许通过供电区的变压器向高压电网送电，分为可逆流和不可逆流的并网方式。3.接入容量（1）小型光4大电站总容量原则上不宣超过上一级变压器供电区域内的最大负荷的25%。（2）T接于公用电网的中型光伏电站总容量宣控制在所接入的公用电网线路最大输送容量的30%内。4.接入电压等级1）对于单个并网点，接入的电压等级应按照安全性、灵活性、经济性的原则，根据分布式光伏发电容量、导线载流量、上级变压器及线路可接纳能力、地区配电网情况综合比选后确定。2）接入110～35kV配电网的电源，宜采用专线方式并网；实用标准文案精彩文档接入10kV配电网的电源可采用专线接入变电站低压侧或开关站的出线侧，在满足电网安全运行及电能质量要求时，也可采用T接方式并网。3）在分布式电源接入前，应对接入的配电线路载流量、变压器容量进行校核，并对接入的母线、线路、开关等进行短路电流和热稳定校核，如有必要也可进行动稳定校核。4）在满足供电安全及系统调峰的条件下，接入单条线路的电源总容量不应超过线路的允许容量；接入本级配电网的电源总容量不应超过上一级变压器的额定容量以及上一级线路的允许容量。5）电源接入后配电线路的短路电流不应超过该电压等级的短路电流限定值，否则应重新选择电源接入点。6）分布式电源并网点的系统短路电流与电源额定电流之比不宜低于10。7）分布式电源并网点应安装易操作、可闭锁、具有明显开断点、带接地功能、可开断故障电流的开断设备。5.接入点选择原则（1）10kV对应接入点a.统购统销实用标准文案精彩文档1）公共电网变电站10kV母线；2）公共电网开关站、配电室或箱变10kV母线；3）T接公共电网10kV线路。b.自发自用（含自发自用，余量上网）用户开关站、配电室或箱变10kV母线。（2）380V对应接入点a.统购统销1）公共电网配电箱/线路;2）公共电网配电室或箱变低压母线;b.自发自用（含自发自用，余量上网）1）用户配电箱/线路;2）用户配电室或...
