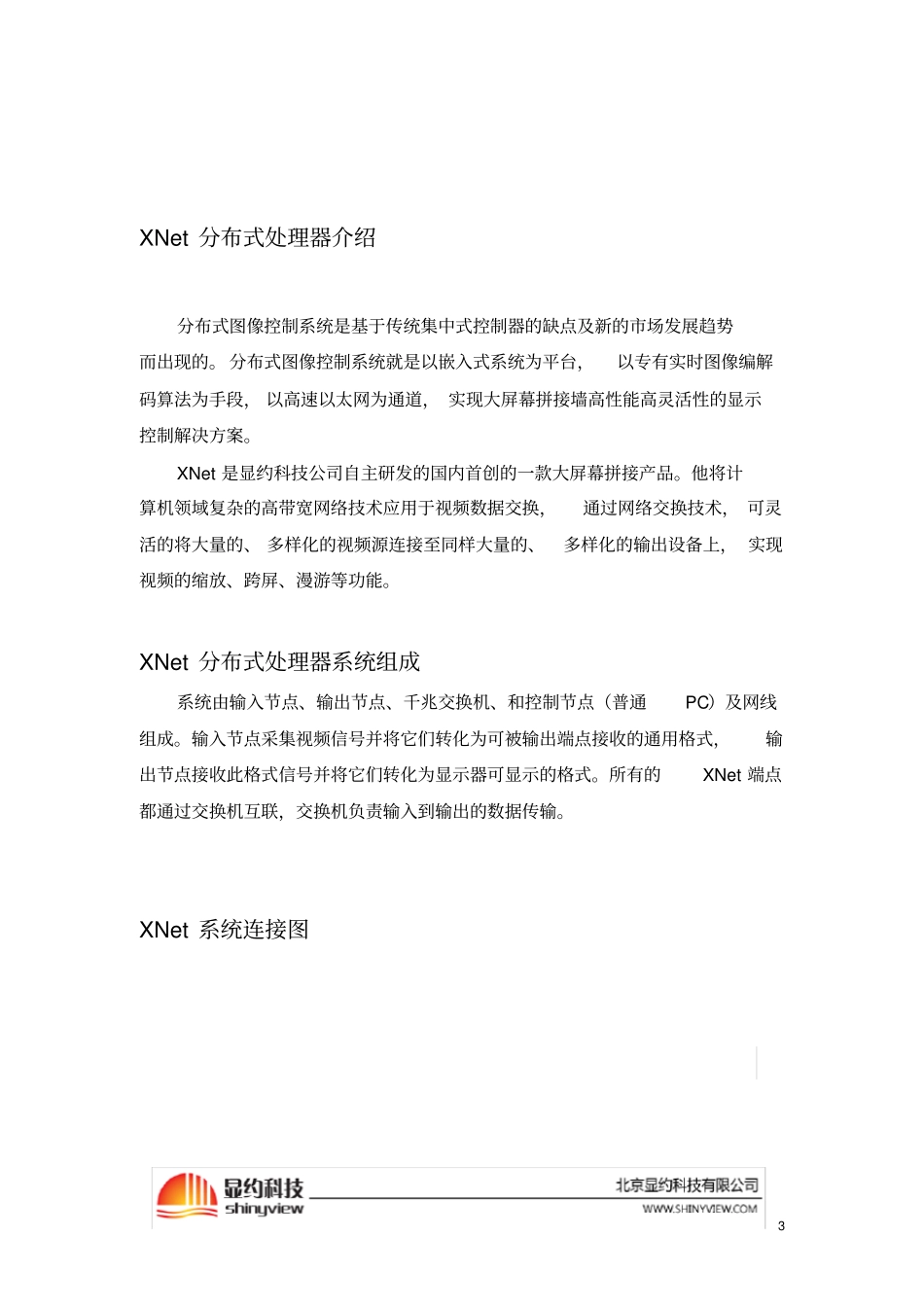

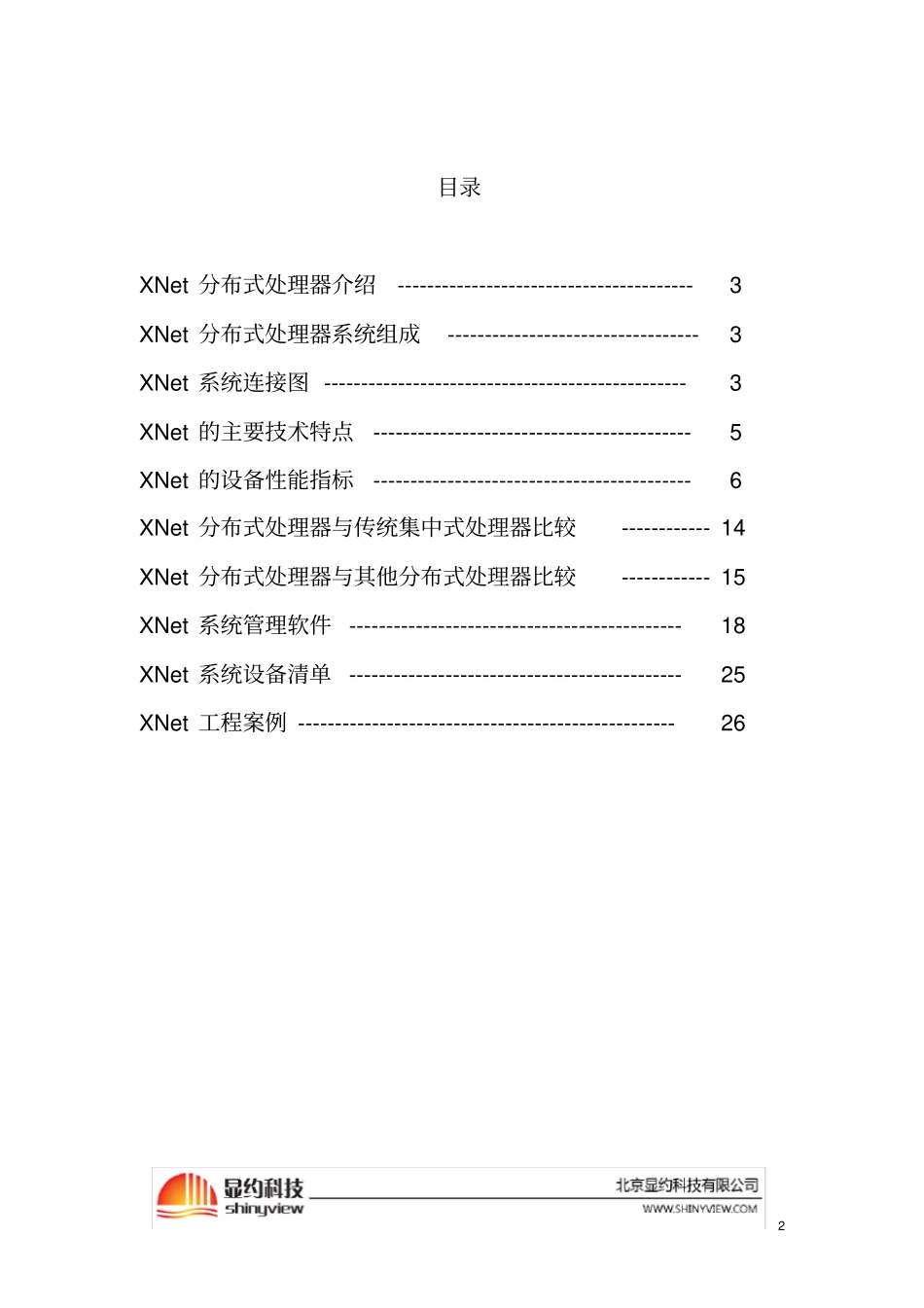

1显约XNET网络分布式处理器技术方案北京显约科技有限公司2目录XNet分布式处理器介绍----------------------------------------3XNet分布式处理器系统组成----------------------------------3XNet系统连接图-------------------------------------------------3XNet的主要技术特点-------------------------------------------5XNet的设备性能指标-------------------------------------------6XNet分布式处理器与传统集中式处理器比较------------14XNet分布式处理器与其他分布式处理器比较------------15XNet系统管理软件---------------------------------------------18XNet系统设备清单---------------------------------------------25XNet工程案例---------------------------------------------------263XNet分布式处理器介绍分布式图像控制系统是基于传统集中式控制器的缺点及新的市场发展趋势而出现的。分布式图像控制系统就是以嵌入式系统为平台，以专有实时图像编解码算法为手段，以高速以太网为通道，实现大屏幕拼接墙高性能高灵活性的显示控制解决方案。XNet是显约科技公司自主研发的国内首创的一款大屏幕拼接产品。他将计算机领域复杂的高带宽网络技术应用于视频数据交换，通过网络交换技术，可灵活的将大量的、多样化的视频源连接至同样大量的、多样化的输出设备上，实现视频的缩放、跨屏、漫游等功能。XNet分布式处理器系统组成系统由输入节点、输出节点、千兆交换机、和控制节点（普通PC）及网线组成。输入节点采集视频信号并将它们转化为可被输出端点接收的通用格式，输出节点接收此格式信号并将它们转化为显示器可显示的格式。所有的XNet端点都通过交换机互联，交换机负责输入到输出的数据传输。XNet系统连接图4高清底图机视频线缆VGA线缆网线DVI线缆视频输入信号视频输入信号输入节点输入节点输入节点输入节点VGA输入信号VGA输入信号控制节点输出节点输出节点输出节点输出节点输出节点回显监视器3X9大屏XNet系统连接图----5XNet的主要技术特点分布式架构XNet处理器采用分布式架构。所有的节点都通过交换机互连，交换机负责输入到输出的数据传输。纯硬件压解XNet完全是纯硬件解压缩，无损压缩，在保证网络带宽的同时没有任何信息丢失。没有操作系统。保证了整个系统的安全性、稳定性，即插即配XNet所有节点都支持热插拔操作，插上之后系统会自动配置，不用手动设置。多屏联动在一个XNet系统中可以定义多组大屏，尽管大屏之间相距较远，但是他们可以共享信号。最典型的应用是在一栋楼中不同楼层间有多个大屏，通过XNet，你可以把它们联合起来使用。大屏回显将整个大屏的内容缩小后在一个显示器上显示。该显示器可以远离大屏系统。让操作人员更好的操作大屏。配合我们RemoteMonitor（在控制主机上安装）软件，你甚至可以在远程查看大屏内容高分辨率底图该项功能是网络抓屏技术的扩展，可以将一张超高分率的图片作为大屏的背景图显示，而且，背景图是可以动态变化的。在一些监控领域，可以将GIS系统生成的地理信息图片作为背景图。6XNet的设备性能指标交换机XNet使用通用千兆2层交换机，小型配置使用24或48口的独立交换机，中型规模使用可级联交换机（48个ShinyNet口和两个10G上行端口），两个或三个级联交换机可以提供96或144个端口。超过144个端口的大型配置需要一台10G的骨干交换机，通过它系统可处理超过1,000路输入端点和1,000路输出端点。VGA采集节点分辨率最高1920*1200自动识别信号格式单/双千兆网自适应DVI采集节点分辨率最高1900*1200自动识别信号格式单/双千兆网自适应视频采集节点4路标准视频采集自适应NTSC和PAL制式信号单/双千兆网自适应显示节点单路数字DVI输出最高分辨率1080P单/双千兆网自适应网络抓屏节点网络抓屏软件最高抓屏分辨率2560*1600帧率自适应网络环境超高分辨率底图节点网络抓屏软件最高分辨率65536*65536帧率自适应网络环境提供二次开发接口控制节点系统控制通过普通PC安装XNetDomainController软件，由网口接入交换机控制系统，支持Win2x/WinXp/WinVista操作系统，操作界面简单直观。用户使用鼠标拖动就可实现系统拼接方案。7SYN-...
