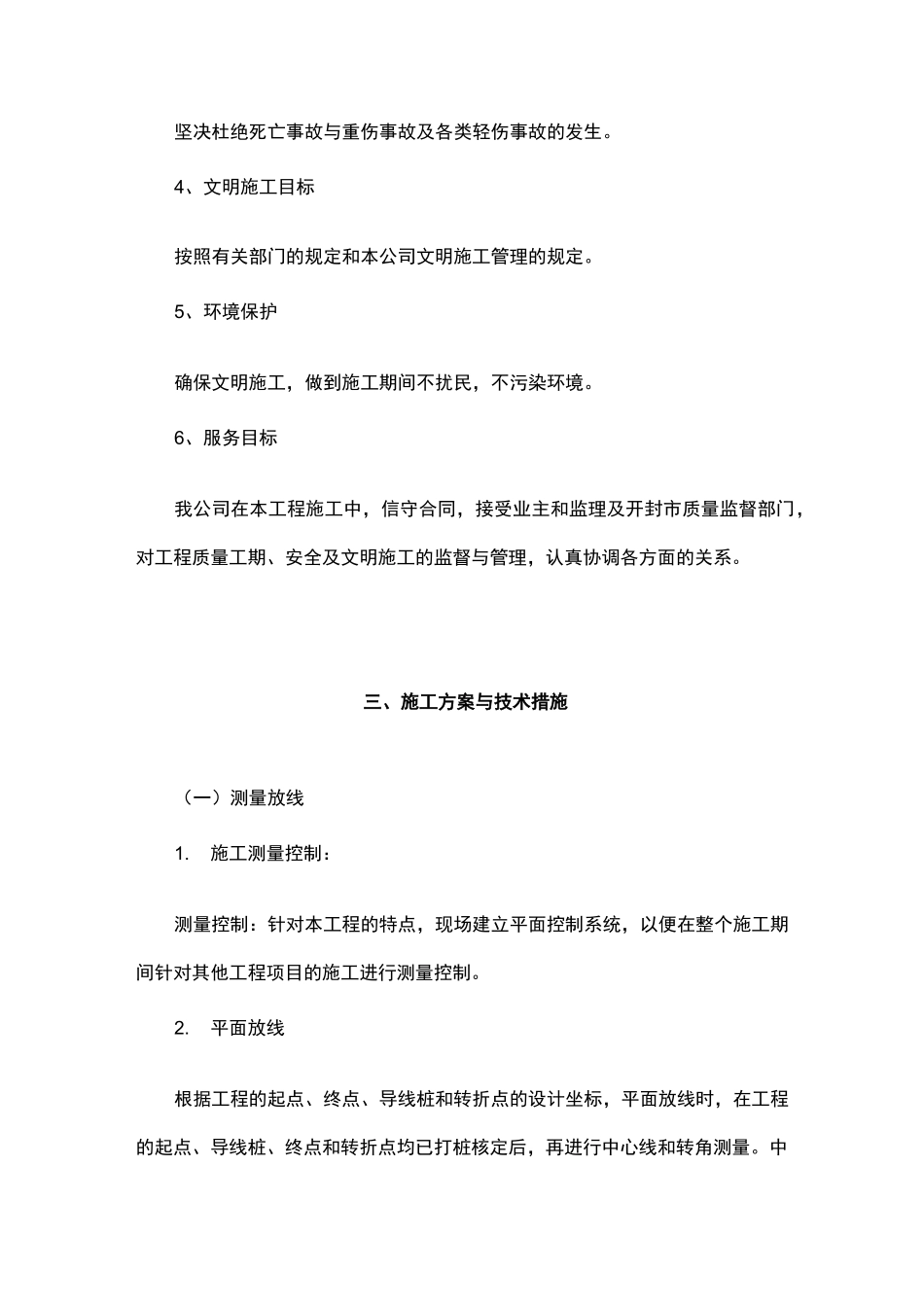

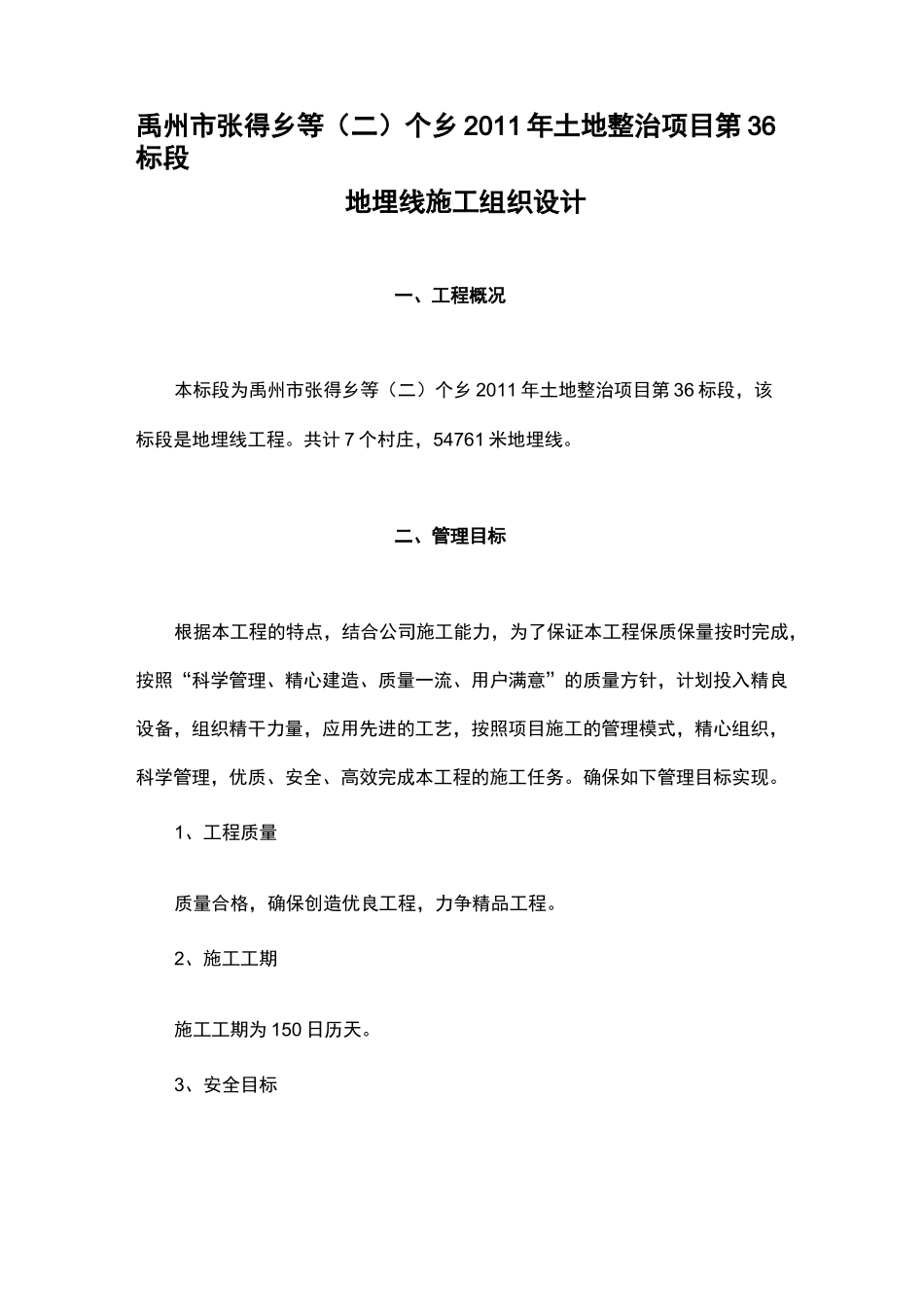

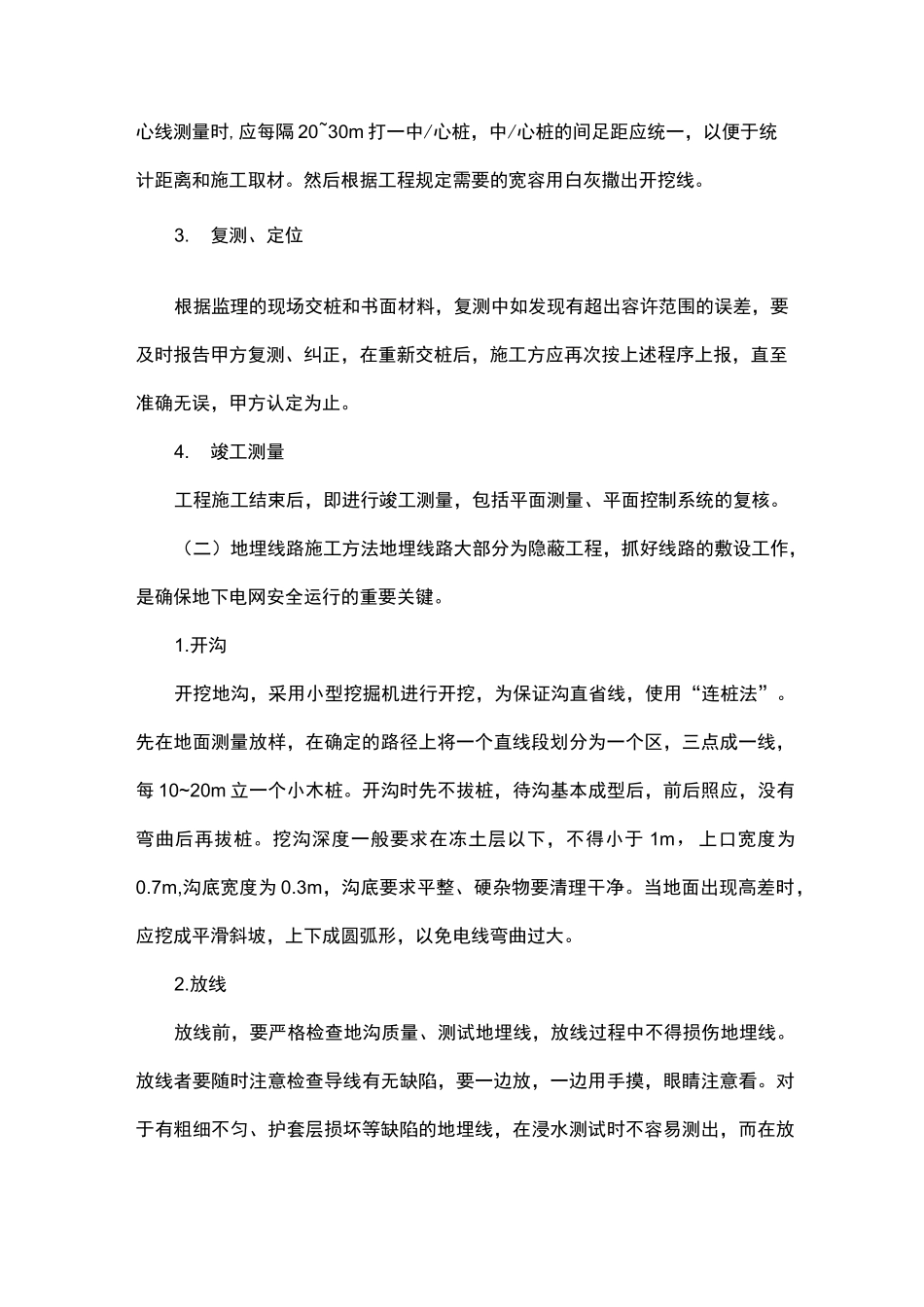

禹州市张得乡等（二）个乡2011年土地整治项目第36标段地埋线施工组织设计一、工程概况本标段为禹州市张得乡等（二）个乡2011年土地整治项目第36标段，该标段是地埋线工程。共计7个村庄，54761米地埋线。二、管理目标根据本工程的特点，结合公司施工能力，为了保证本工程保质保量按时完成，按照“科学管理、精心建造、质量一流、用户满意”的质量方针，计划投入精良设备，组织精干力量，应用先进的工艺，按照项目施工的管理模式，精心组织，科学管理，优质、安全、高效完成本工程的施工任务。确保如下管理目标实现。1、工程质量质量合格，确保创造优良工程，力争精品工程。2、施工工期施工工期为150日历天。3、安全目标坚决杜绝死亡事故与重伤事故及各类轻伤事故的发生。4、文明施工目标按照有关部门的规定和本公司文明施工管理的规定。5、环境保护确保文明施工，做到施工期间不扰民，不污染环境。6、服务目标我公司在本工程施工中，信守合同，接受业主和监理及开封市质量监督部门，对工程质量工期、安全及文明施工的监督与管理，认真协调各方面的关系。三、施工方案与技术措施（一）测量放线1.施工测量控制：测量控制：针对本工程的特点，现场建立平面控制系统，以便在整个施工期间针对其他工程项目的施工进行测量控制。2.平面放线根据工程的起点、终点、导线桩和转折点的设计坐标，平面放线时，在工程的起点、导线桩、终点和转折点均已打桩核定后，再进行中心线和转角测量。中心线测量时,应每隔20~30m打一中/心桩，中/心桩的间足距应统一，以便于统计距离和施工取材。然后根据工程规定需要的宽容用白灰撒出开挖线。3.复测、定位根据监理的现场交桩和书面材料，复测中如发现有超出容许范围的误差，要及时报告甲方复测、纠正，在重新交桩后，施工方应再次按上述程序上报，直至准确无误，甲方认定为止。4.竣工测量工程施工结束后，即进行竣工测量，包括平面测量、平面控制系统的复核。（二）地埋线路施工方法地埋线路大部分为隐蔽工程，抓好线路的敷设工作，是确保地下电网安全运行的重要关键。1.开沟开挖地沟，采用小型挖掘机进行开挖，为保证沟直省线，使用“连桩法”。先在地面测量放样，在确定的路径上将一个直线段划分为一个区，三点成一线，每10~20m立一个小木桩。开沟时先不拔桩，待沟基本成型后，前后照应，没有弯曲后再拔桩。挖沟深度一般要求在冻土层以下，不得小于1m，上口宽度为0.7m,沟底宽度为0.3m，沟底要求平整、硬杂物要清理干净。当地面出现高差时，应挖成平滑斜坡，上下成圆弧形，以免电线弯曲过大。2.放线放线前，要严格检查地沟质量、测试地埋线，放线过程中不得损伤地埋线。放线者要随时注意检查导线有无缺陷，要一边放，一边用手摸，眼睛注意看。对于有粗细不匀、护套层损坏等缺陷的地埋线，在浸水测试时不容易测出，而在放线过程中认真检查可以发现。放线过程中，发现机械损伤，芯线断股，接头等应立即加上明显标志，并在填土前及时处理。放线时严禁在地面上拖线前进，防止打卷、扭折、交叉、拧绞或继续损伤。应根据线路距离，选放线长度与之相适应的导线，尽量避免出现接头。在放线时要留有一定得余度，以备接头和膨胀伸缩用。导线连接地埋线端头制作时,将地埋线端头削出15~20cm,用来与其它导线连接，接头可用压接和缠绕法，也可以用并沟线夹连接。3.沙土垫层首先用自卸三轮车将沙土运到沟边，采用人工散撒，为保证垫层的厚度，首先在沟底打上木桩，木桩高度在0.2m,然后用自制工具找平。4.排线排线的目的是核准相序，排好线间距离，留好裕度（曲折线）。相序的规定为：面向受电侧，左侧L1相、中间为L2相、右侧为L3相。用木板自制一个梳线耙，将各条相线装入线耙，由一个人拉着梳线耙顺沟底徐徐向前移动，后面紧跟二人随即覆盖一层10~20cm厚的填土，使电线按所要求的排列方式敷设固定。线路的始端、末端线头，要留足接入控制开关或接线箱的长度。在线路中间如有分支或出现接头时，宜采用U形布线法，即把接线引出地面，在接线箱内接线，以减少地下接头。如需要在地下接头的地方，线端应多留出1.0~1.5m。5.铺砖电缆敷设后，铺砖可由多人同时进行，将砖块铺放在...
