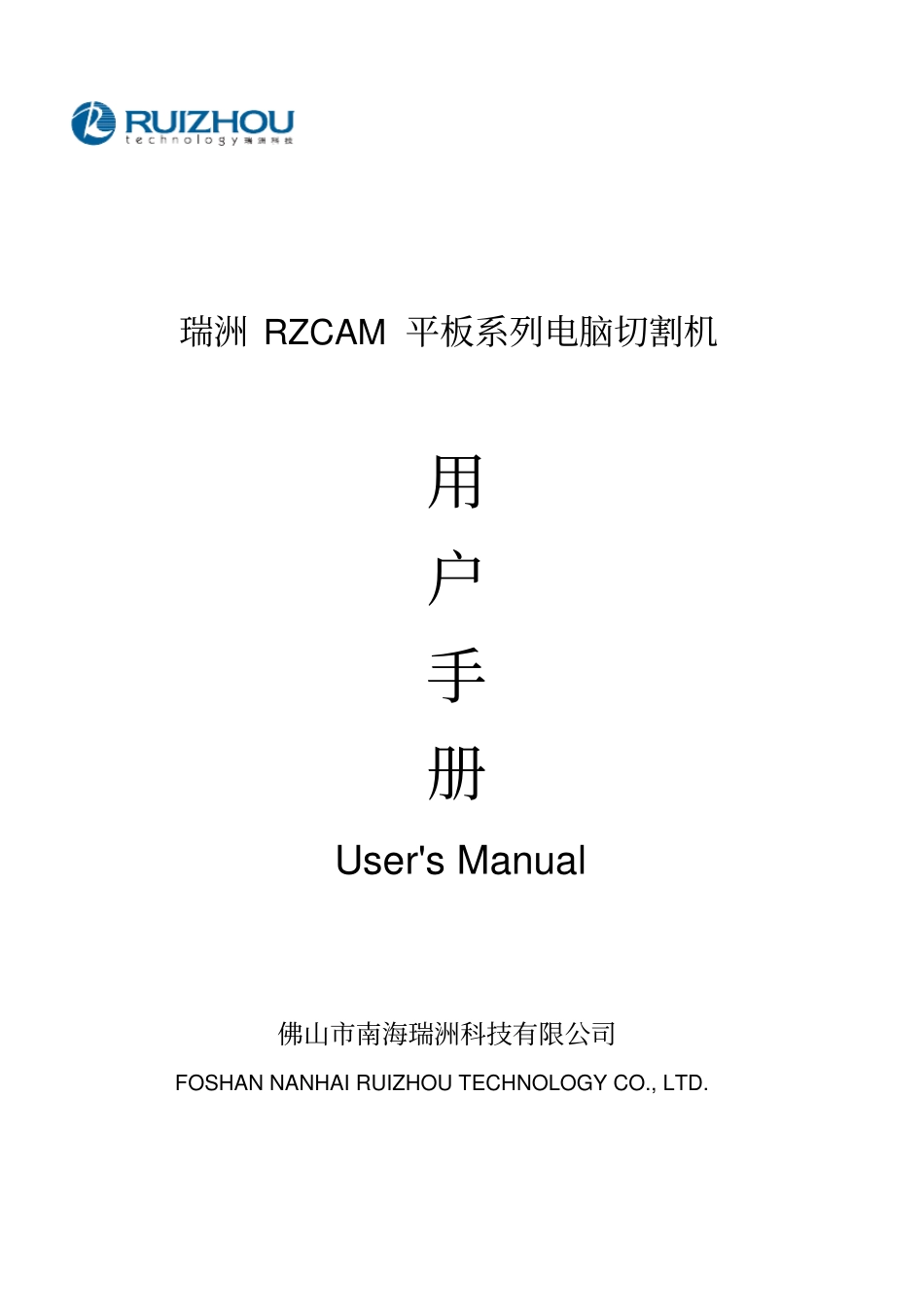

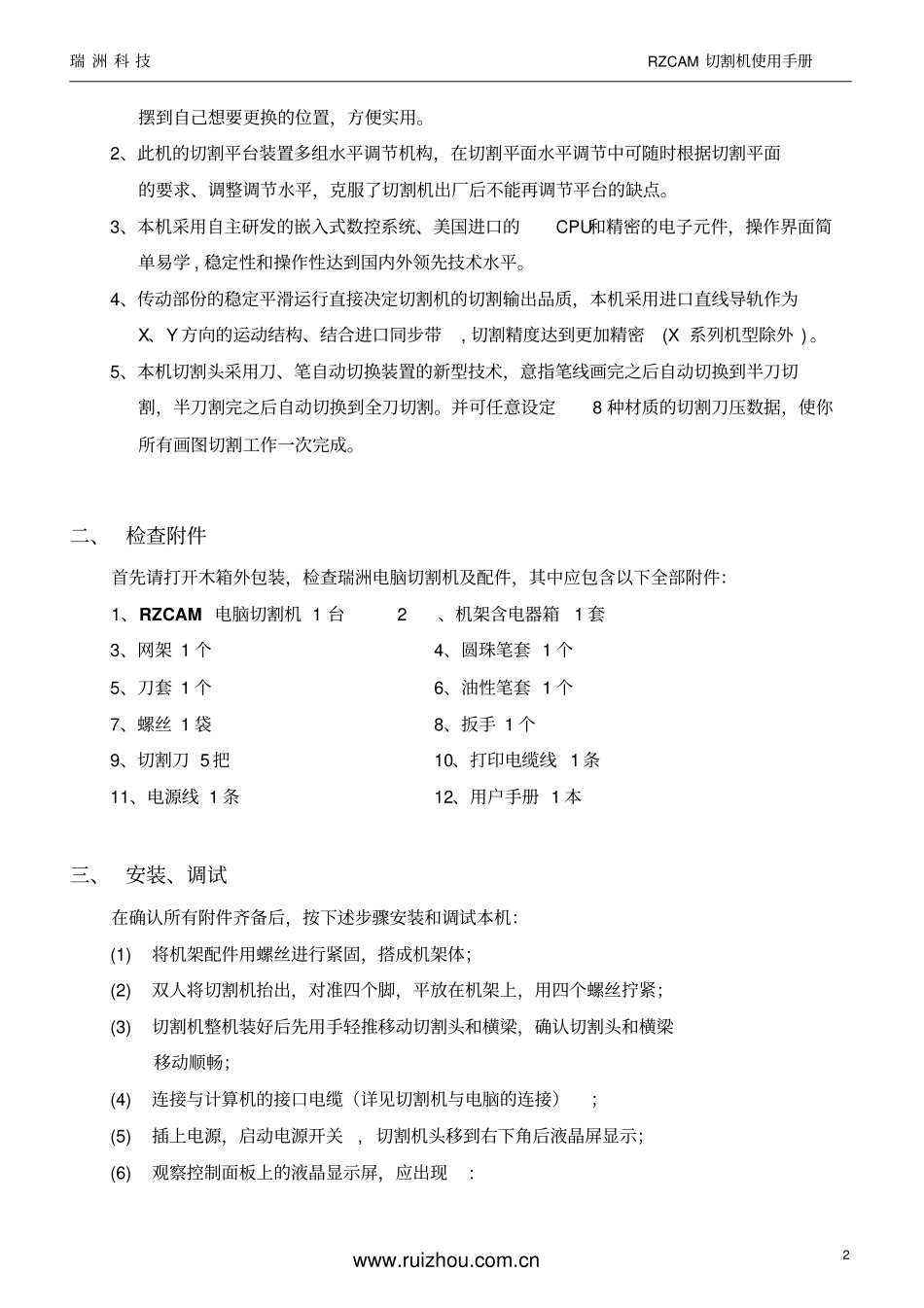

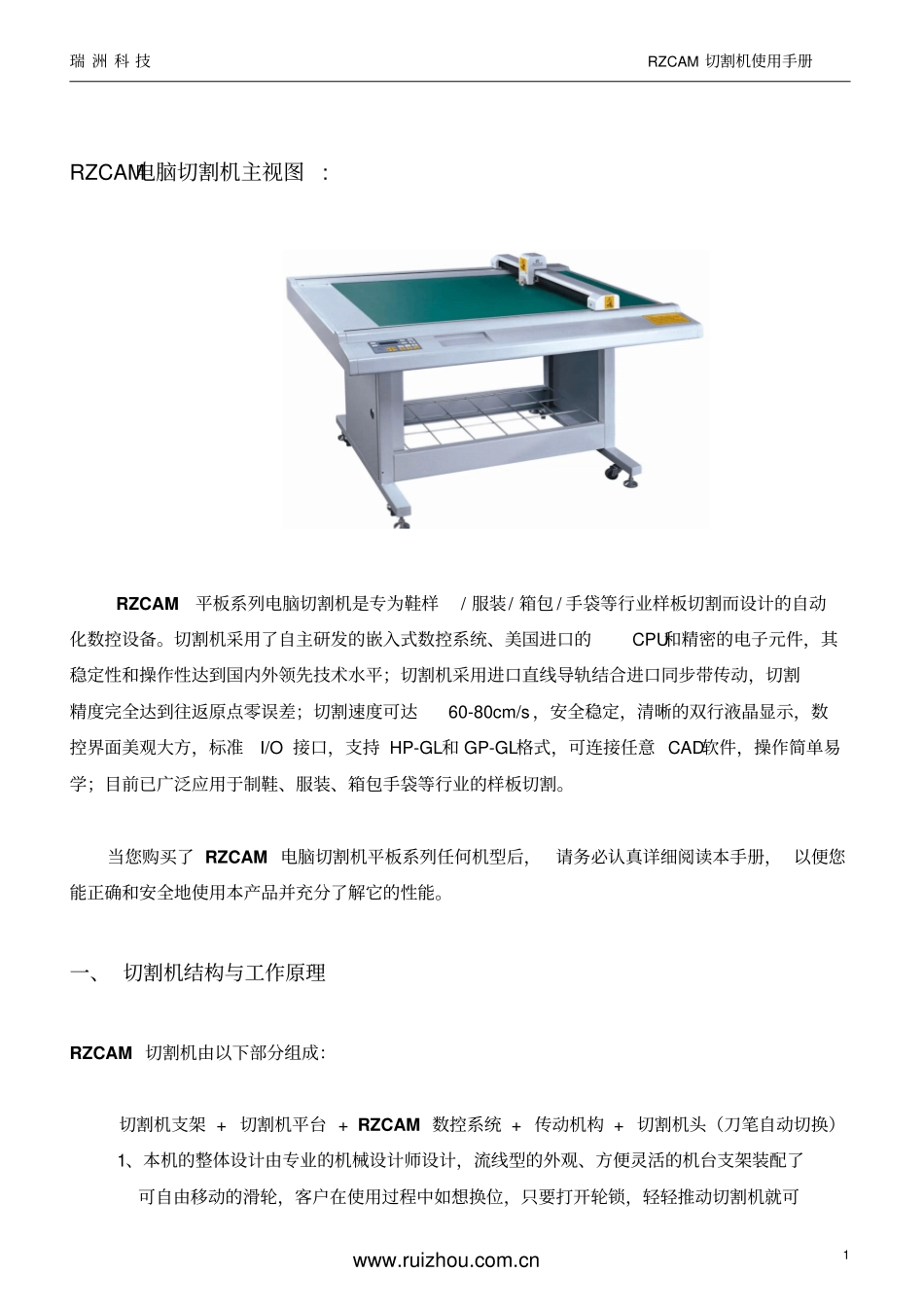

瑞洲RZCAM平板系列电脑切割机用户手册User'sManual佛山市南海瑞洲科技有限公司FOSHANNANHAIRUIZHOUTECHNOLOGYCO.,LTD.瑞洲科技RZCAM切割机使用手册www.ruizhou.com.cn1RZCAM电脑切割机主视图:RZCAM平板系列电脑切割机是专为鞋样/服装/箱包/手袋等行业样板切割而设计的自动化数控设备。切割机采用了自主研发的嵌入式数控系统、美国进口的CPU和精密的电子元件，其稳定性和操作性达到国内外领先技术水平；切割机采用进口直线导轨结合进口同步带传动，切割精度完全达到往返原点零误差；切割速度可达60-80cm/s，安全稳定，清晰的双行液晶显示，数控界面美观大方，标准I/O接口，支持HP-GL和GP-GL格式，可连接任意CAD软件，操作简单易学；目前已广泛应用于制鞋、服装、箱包手袋等行业的样板切割。当您购买了RZCAM电脑切割机平板系列任何机型后，请务必认真详细阅读本手册，以便您能正确和安全地使用本产品并充分了解它的性能。一、切割机结构与工作原理RZCAM切割机由以下部分组成：切割机支架+切割机平台+RZCAM数控系统+传动机构+切割机头（刀笔自动切换）1、本机的整体设计由专业的机械设计师设计，流线型的外观、方便灵活的机台支架装配了可自由移动的滑轮，客户在使用过程中如想换位，只要打开轮锁，轻轻推动切割机就可瑞洲科技RZCAM切割机使用手册www.ruizhou.com.cn2摆到自己想要更换的位置，方便实用。2、此机的切割平台装置多组水平调节机构，在切割平面水平调节中可随时根据切割平面的要求、调整调节水平，克服了切割机出厂后不能再调节平台的缺点。3、本机采用自主研发的嵌入式数控系统、美国进口的CPU和精密的电子元件，操作界面简单易学,稳定性和操作性达到国内外领先技术水平。4、传动部份的稳定平滑运行直接决定切割机的切割输出品质，本机采用进口直线导轨作为X、Y方向的运动结构、结合进口同步带,切割精度达到更加精密(X系列机型除外)。5、本机切割头采用刀、笔自动切换装置的新型技术，意指笔线画完之后自动切换到半刀切割，半刀割完之后自动切换到全刀切割。并可任意设定8种材质的切割刀压数据，使你所有画图切割工作一次完成。二、检查附件首先请打开木箱外包装，检查瑞洲电脑切割机及配件，其中应包含以下全部附件：1、RZCAM电脑切割机1台2、机架含电器箱1套3、网架1个4、圆珠笔套1个5、刀套1个6、油性笔套1个7、螺丝1袋8、扳手1个9、切割刀5把10、打印电缆线1条11、电源线1条12、用户手册1本三、安装、调试在确认所有附件齐备后，按下述步骤安装和调试本机：(1)将机架配件用螺丝进行紧固，搭成机架体；(2)双人将切割机抬出，对准四个脚，平放在机架上，用四个螺丝拧紧；(3)切割机整机装好后先用手轻推移动切割头和横梁，确认切割头和横梁移动顺畅；(4)连接与计算机的接口电缆（详见切割机与电脑的连接）；(5)插上电源，启动电源开关,切割机头移到右下角后液晶屏显示；(6)观察控制面板上的液晶显示屏，应出现:瑞洲科技RZCAM切割机使用手册www.ruizhou.com.cn3切割机复位结束；(7)在控制面板上按DROP，再按REPT，切割头应在靠右下角的地方走一次正方形，走完后退回右下角，至此可以确定切割机正常；(8)设定自动送纸选择；送纸后打开气泵开关(适用于带自动送纸系列机器)；(9)将刀放入刀套，拧上刀盖，不能拧的太紧，刀尖必须留出1.5mm-2mm，用手指顶住刀尖能轻松旋转；(10)将笔套与刀套分别夹在切割机机头上，拧紧螺丝；(11)调节刀压：按DROP，再按REPT，观察切割效果，用F1、F2来调节刀压（即刀的下降深度），直至刚好能切断纸张；(12)调节笔距：按NEXT试刀笔重合，用F1、F2来调节笔距，直至刚好刀笔重合；(13)以上调试完成后便可将电脑鞋样传送至切割机进行切割了；(14)需要时可按SPEED调节速度、或校正X、Y的长度。四、RZCAM系列切割机操作说明一（一）切割机与电脑的连接1、切割机左侧视图RZCAM-××××RuizhouCAD/CAM瑞洲科技RZCAM切割机使用手册www.ruizhou.com.cn42、机器后侧的接口3、切割机控制面板：并口接收：用打印线连接电脑的LPT端口串口接收：用串口线连接电脑的COM端口6A保险丝2A保险丝接220V电源用于连接气泵或静电板电源开关瑞洲科技RZCAM切割机使用...
