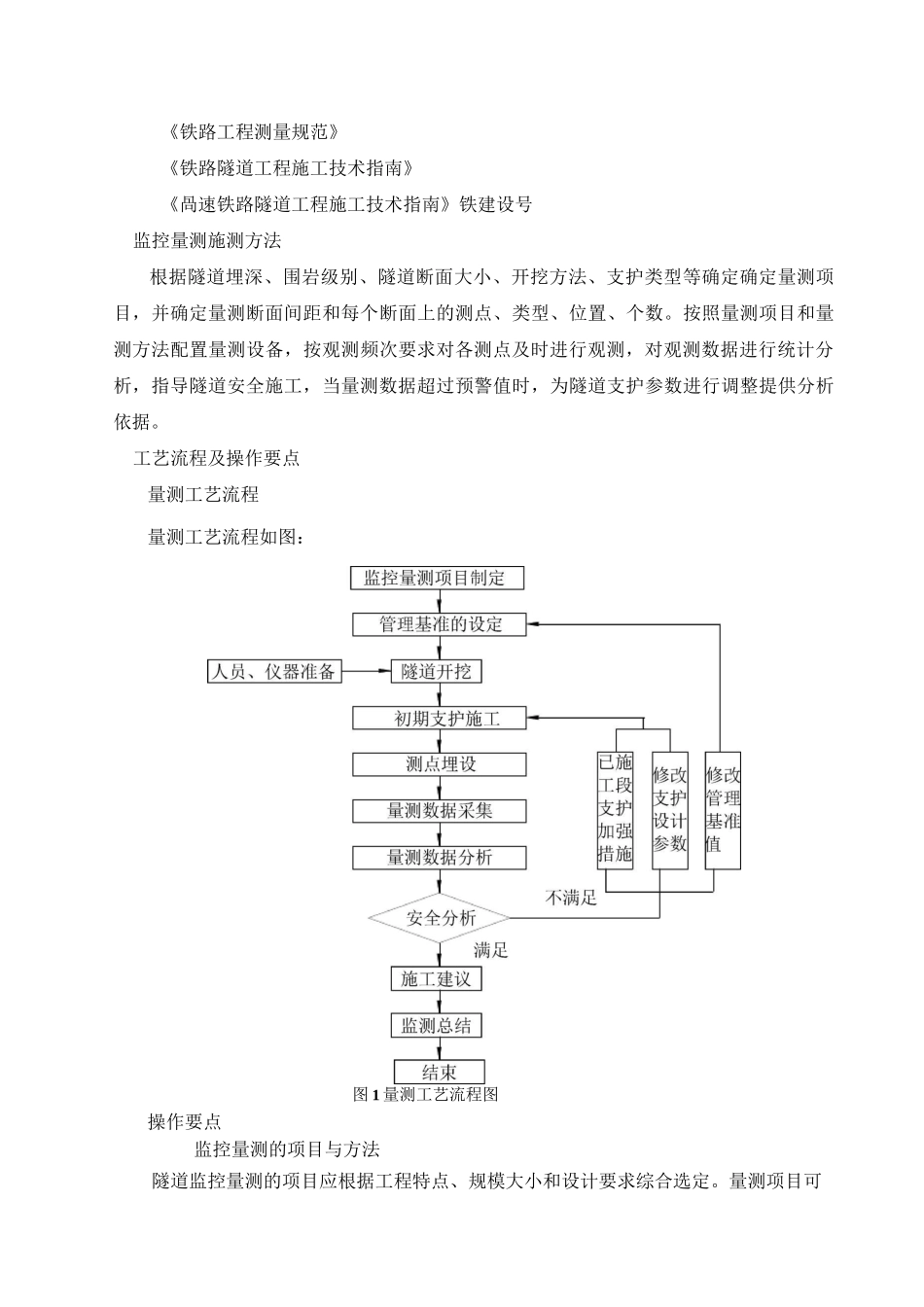

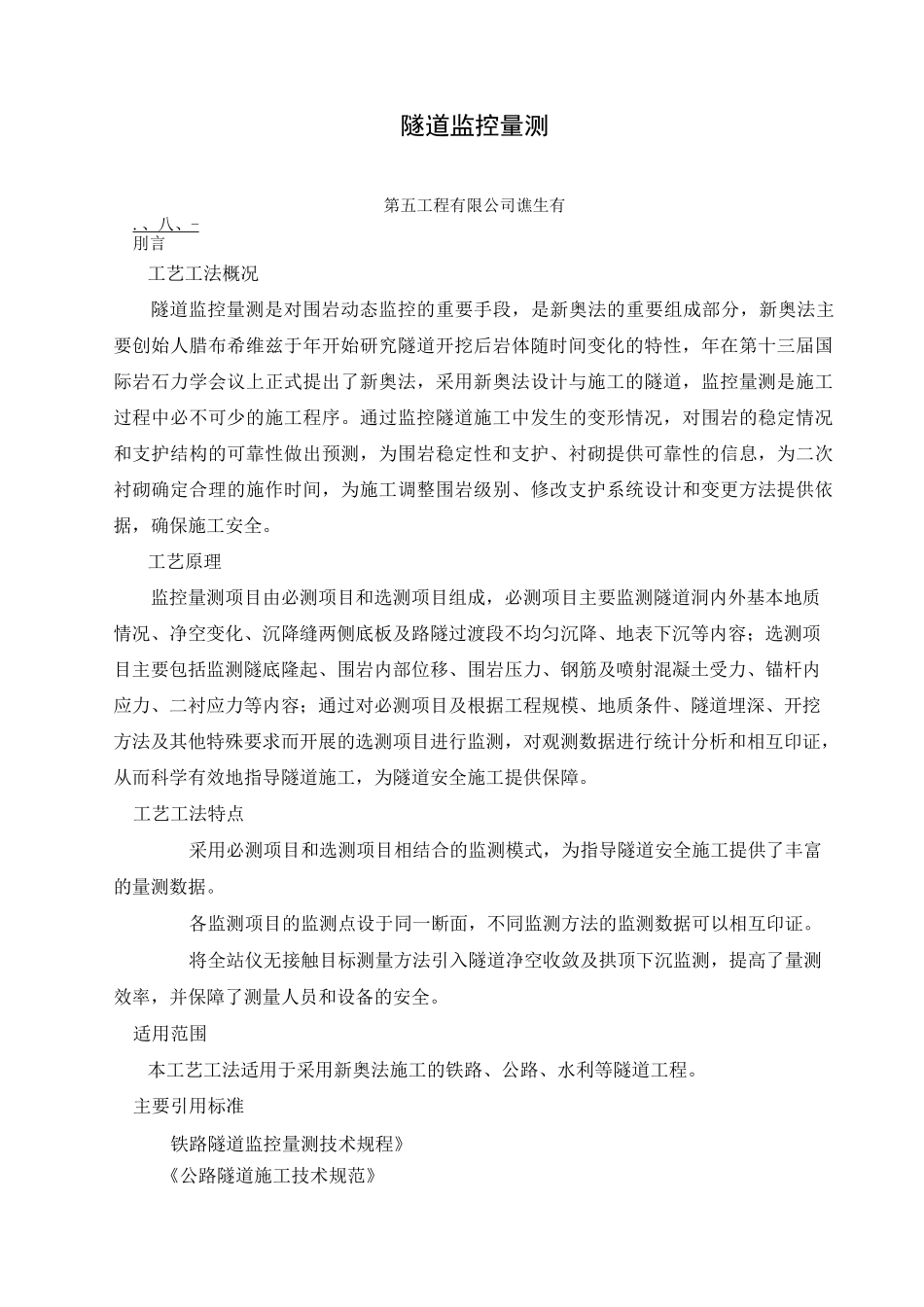

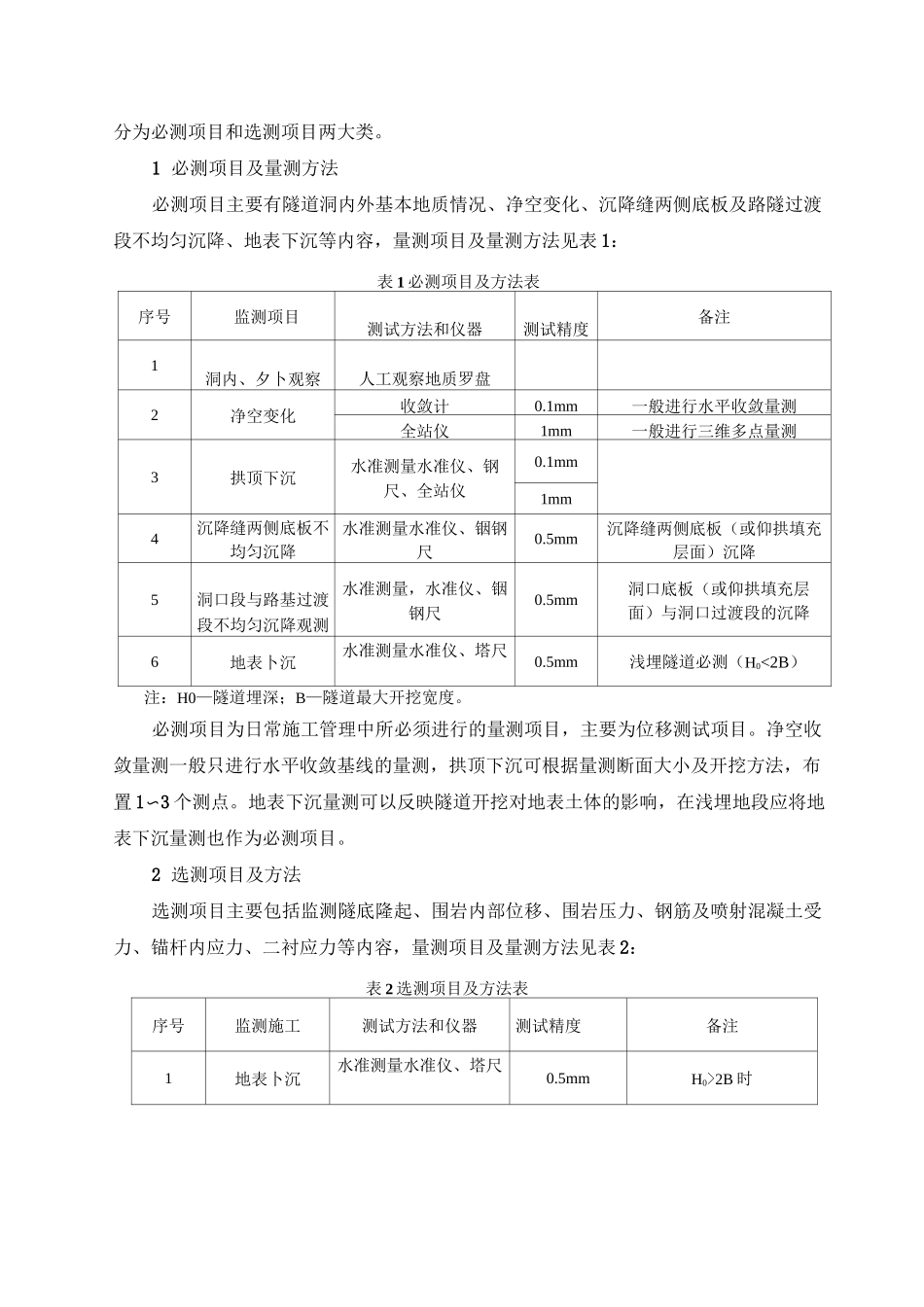

隧道监控量测第五工程有限公司谯生有.、八、-刖言工艺工法概况隧道监控量测是对围岩动态监控的重要手段，是新奥法的重要组成部分，新奥法主要创始人腊布希维兹于年开始研究隧道开挖后岩体随时间变化的特性，年在第十三届国际岩石力学会议上正式提出了新奥法，采用新奥法设计与施工的隧道，监控量测是施工过程中必不可少的施工程序。通过监控隧道施工中发生的变形情况，对围岩的稳定情况和支护结构的可靠性做出预测，为围岩稳定性和支护、衬砌提供可靠性的信息，为二次衬砌确定合理的施作时间，为施工调整围岩级别、修改支护系统设计和变更方法提供依据，确保施工安全。工艺原理监控量测项目由必测项目和选测项目组成，必测项目主要监测隧道洞内外基本地质情况、净空变化、沉降缝两侧底板及路隧过渡段不均匀沉降、地表下沉等内容；选测项目主要包括监测隧底隆起、围岩内部位移、围岩压力、钢筋及喷射混凝土受力、锚杆内应力、二衬应力等内容；通过对必测项目及根据工程规模、地质条件、隧道埋深、开挖方法及其他特殊要求而开展的选测项目进行监测，对观测数据进行统计分析和相互印证，从而科学有效地指导隧道施工，为隧道安全施工提供保障。工艺工法特点采用必测项目和选测项目相结合的监测模式，为指导隧道安全施工提供了丰富的量测数据。各监测项目的监测点设于同一断面，不同监测方法的监测数据可以相互印证。将全站仪无接触目标测量方法引入隧道净空收敛及拱顶下沉监测，提高了量测效率，并保障了测量人员和设备的安全。适用范围本工艺工法适用于采用新奥法施工的铁路、公路、水利等隧道工程。主要引用标准铁路隧道监控量测技术规程》《公路隧道施工技术规范》《铁路工程测量规范》《铁路隧道工程施工技术指南》《咼速铁路隧道工程施工技术指南》铁建设号监控量测施测方法根据隧道埋深、围岩级别、隧道断面大小、开挖方法、支护类型等确定确定量测项目，并确定量测断面间距和每个断面上的测点、类型、位置、个数。按照量测项目和量测方法配置量测设备，按观测频次要求对各测点及时进行观测，对观测数据进行统计分析，指导隧道安全施工，当量测数据超过预警值时，为隧道支护参数进行调整提供分析依据。工艺流程及操作要点量测工艺流程量测工艺流程如图：图1量测工艺流程图操作要点监控量测的项目与方法隧道监控量测的项目应根据工程特点、规模大小和设计要求综合选定。量测项目可分为必测项目和选测项目两大类。1必测项目及量测方法必测项目主要有隧道洞内外基本地质情况、净空变化、沉降缝两侧底板及路隧过渡段不均匀沉降、地表下沉等内容，量测项目及量测方法见表1：表1必测项目及方法表序号监测项目测试方法和仪器测试精度备注1洞内、夕卜观察人工观察地质罗盘2净空变化收敛计0.1mm一般进行水平收敛量测全站仪1mm一般进行三维多点量测3拱顶下沉水准测量水准仪、钢尺、全站仪0.1mm1mm4沉降缝两侧底板不均匀沉降水准测量水准仪、铟钢尺0.5mm沉降缝两侧底板（或仰拱填充层面）沉降5洞口段与路基过渡段不均匀沉降观测水准测量，水准仪、铟钢尺0.5mm洞口底板（或仰拱填充层面）与洞口过渡段的沉降6地表卜沉水准测量水准仪、塔尺0.5mm浅埋隧道必测（H0<2B）注：H0—隧道埋深；B—隧道最大开挖宽度。必测项目为日常施工管理中所必须进行的量测项目，主要为位移测试项目。净空收敛量测一般只进行水平收敛基线的量测，拱顶下沉可根据量测断面大小及开挖方法，布置1〜3个测点。地表下沉量测可以反映隧道开挖对地表土体的影响，在浅埋地段应将地表下沉量测也作为必测项目。2选测项目及方法选测项目主要包括监测隧底隆起、围岩内部位移、围岩压力、钢筋及喷射混凝土受力、锚杆内应力、二衬应力等内容，量测项目及量测方法见表2：表2选测项目及方法表序号监测施工测试方法和仪器测试精度备注1地表卜沉水准测量水准仪、塔尺0.5mmH0>2B时2隧底隆起水准测量水准仪、铟钢尺0.5mm3渗水压力渗压计、频率接收仪O.OIMPa4围岩内部位移多点位移计、频率接收仪0.1mm5围岩压力压力盒、频率接收仪O.OIMPa6二次衬砌接触应力压力盒、频率接收仪O.OIMPa7钢筋受力钢筋计、频率接收仪0.01MPa8喷射混凝土受力混...
