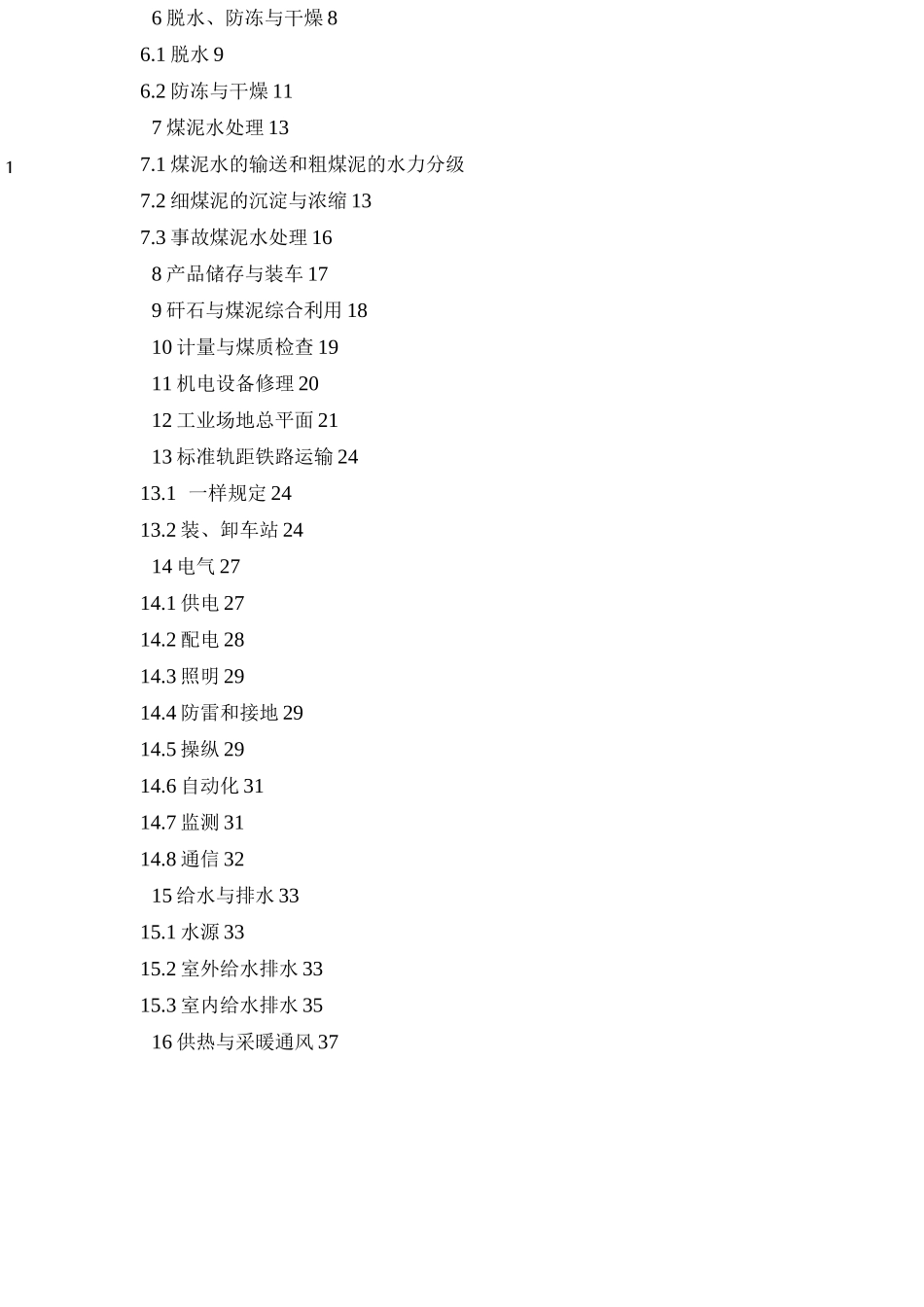

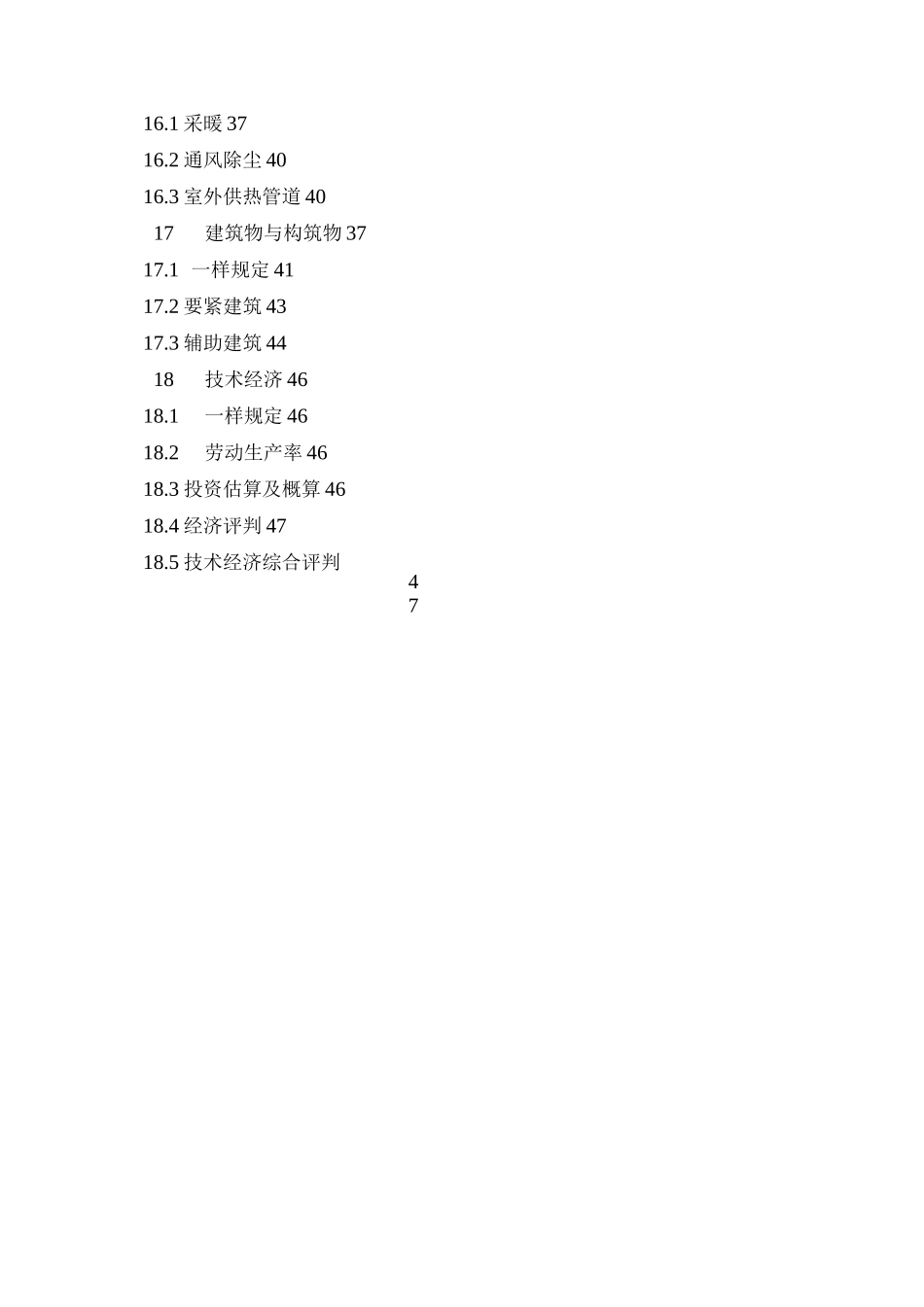

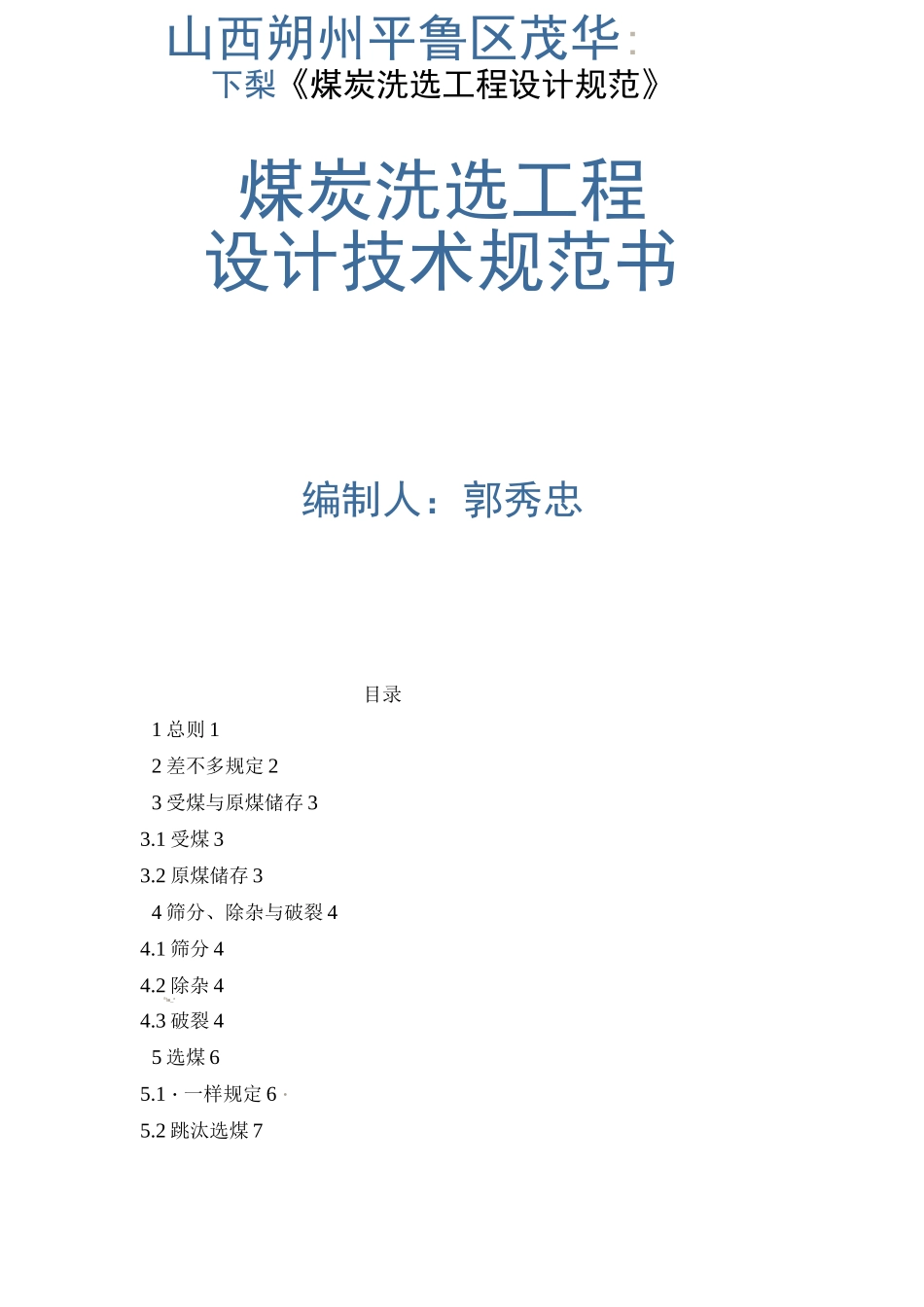

山西朔州平鲁区茂华:下梨《煤炭洗选工程设计规范》煤炭洗选工程设计技术规范书编制人：郭秀忠目录1总则12差不多规定23受煤与原煤储存33.1受煤33.2原煤储存34筛分、除杂与破裂44.1筛分44.2除杂4BI■_a4.3破裂45选煤65.1・一样规定6・5.2跳汰选煤716脱水、防冻与干燥86.1脱水96.2防冻与干燥117煤泥水处理137.1煤泥水的输送和粗煤泥的水力分级7.2细煤泥的沉淀与浓缩137.3事故煤泥水处理168产品储存与装车179矸石与煤泥综合利用1810计量与煤质检查1911机电设备修理2012工业场地总平面2113标准轨距铁路运输2413.1一样规定2413.2装、卸车站2414电气2714.1供电2714.2配电2814.3照明2914.4防雷和接地2914.5操纵2914.6自动化3114.7监测3114.8通信3215给水与排水3315.1水源3315.2室外给水排水3315.3室内给水排水3516供热与采暖通风374716.1采暖3716.2通风除尘4016.3室外供热管道4017建筑物与构筑物3717.1一样规定4117.2要紧建筑4317.3辅助建筑4418技术经济4618.1一样规定4618.2劳动生产率4618.3投资估算及概算4618.4经济评判4718.5技术经济综合评判1总则1.0.1为贯彻执行国家进展煤炭工业的法律、法规、方针、政策，习惯市场经济和投资体制改革的需要，制订本规范。本规范适用于下梨园煤矿煤炭洗选工程设计。本工程设计应依靠科学技术进步，及时采纳国内外先进技术、实践体会和成熟可靠的新工艺、新设备、新材料，提升煤炭洗选工程的现代化水平和经济效益。本煤炭洗选工程应合理利用资源，推广洁净煤技术，实现可连续进展,动力煤应加工后销售。本煤炭洗选工程设计应符合国家现行有关标准、规范的规定。2差不多规定2.0.1选煤厂设计生产能力见表2.0.1。选煤厂工作制度宜按每年工作330天，每天工作16小时运算。表2.0.1设计生产能力:厂型设计生产能力（Mt/a）大型1.5注：原煤量按干基运算。2.0.2选煤厂的服务年限与矿井相同。2.0.3选煤厂各环节设备处理能力的不均衡系数，应符合下列规定：1矿井来煤时，从井口或受煤仓到配（原）煤仓的设备处理能力应与矿井最大提升能力一致；-'-'2在配（原）煤仓后设备处理能力的不均衡系数，在额定小时能力的基础上，煤流系统取1.15，矸石系统取1.50，煤泥水系统和重介悬浮液系统取1.25。2.0.4选煤厂的电源、热源、水源和公共设施应与矿井统一设计。2.0.5选煤厂必须实现洗水闭路循环。2.0.6环境爱护、劳动安全、工业卫生、消防、节能设施等工程应与主体工程同时设计、同时施工、同时投产。2.0.7选煤厂的劳动定员应按照设计生产能力、工作制度、机械装备、自动化水平、系统环节、治理方式及机构设置等因素确定。劳动定员应包括煤炭洗选工程达到设计生产能力时所需的全部生产工人和治理人员。服务人员和其他人员不计入劳动定员，可酌情配置。劳动定员的在籍人数，应按各类人员的出勤人数乘以各类人员的在籍系数确定。在籍系数应考虑节假日、病假、事假、轮休等因素，宜采纳下列系数：治理人员在籍系数取1.0；生产工人在籍系数取1.3S1.4。3受煤与原煤储存3.1受煤3.1.1受煤坑或浅受煤槽的设计应符合下列要求：1受煤坑或浅受煤槽的有效长度，对窄轨侧、底卸矿车可采纳1/3〜1/2列车长度；对标准轨距车辆可采纳4〜6辆车辆长度加上3~5m停车附加长度；2受煤坑上宜设置300mmX300mm的铁算子。当同意含有＞300mm特大块来煤时，应当设置大块物料处理设施；3.2原煤储存3.2.1选煤厂应当设原煤储煤设施。3.2.2原料煤储煤设施的型式，可采纳堆取料机储煤场、落煤筒（溢流窗）式储煤场、栈桥式储煤场、半地下煤仓或筒仓等。原煤储煤和混煤设施总容量应按照设计生产能力、运输、市场等条件确定，并与产品仓容量统筹考虑。原料煤与产品煤储量之和宜为3~7d选煤厂的设计生产能力。3.2.3宜设置不小于8h设计能力的在线原料煤储存仓（或利用矿井原煤筒仓）。3.2.4应采纳封闭方式储存原煤。4筛分、除杂与破裂4.1筛分最终筛分的粒度应按照煤质、选煤工艺和用户要求，经综合技术经济比较后确定，并应符合国家现行《煤炭粒度分级》（GB/T189）标准的规定。预先筛分、预备筛分的粒度和效率应按照工艺需要确定。选煤厂常用筛分设备的处理能力可参照表4.1.2选取或采纳厂家提供的保证值。表4.1.2常...
