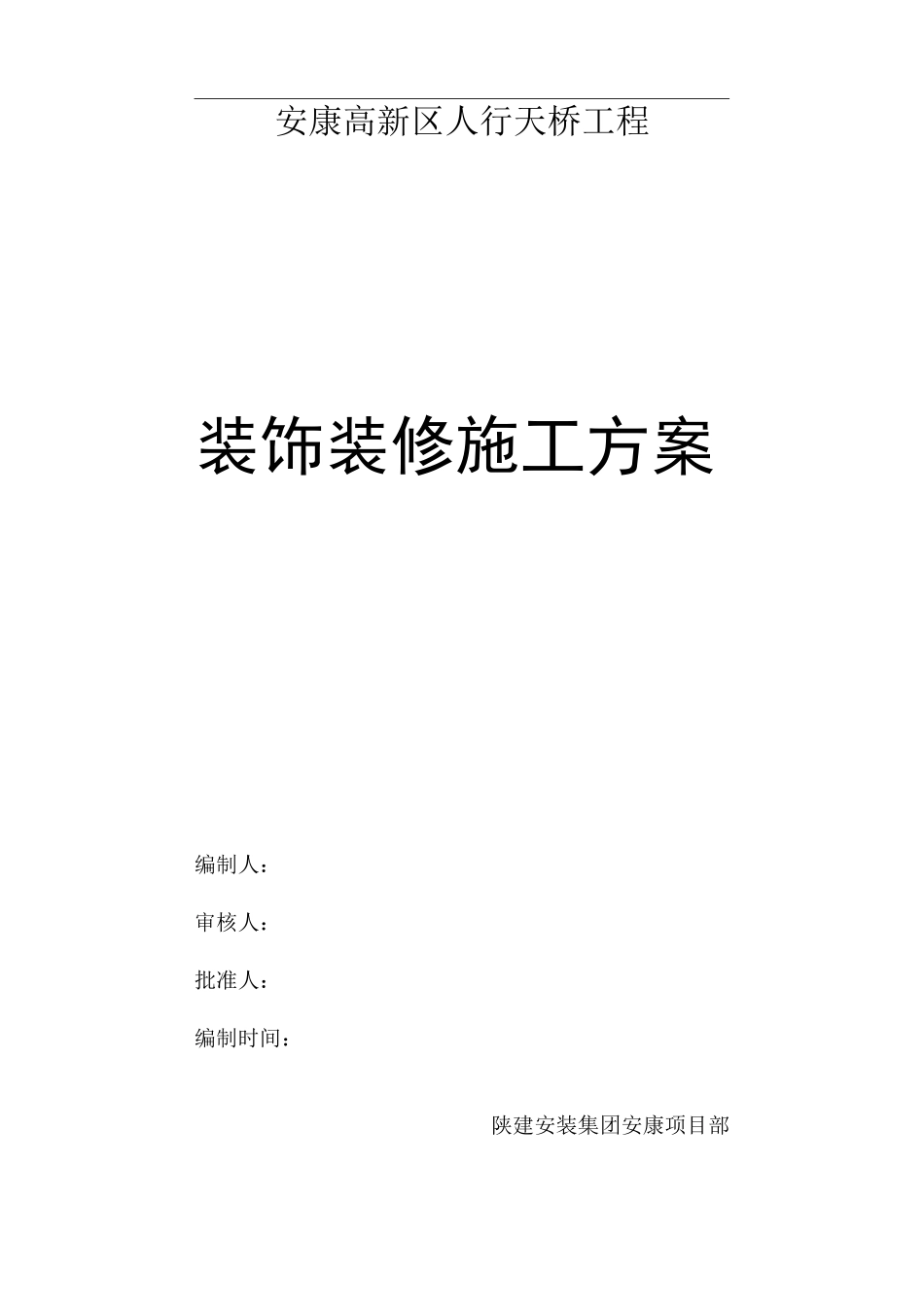

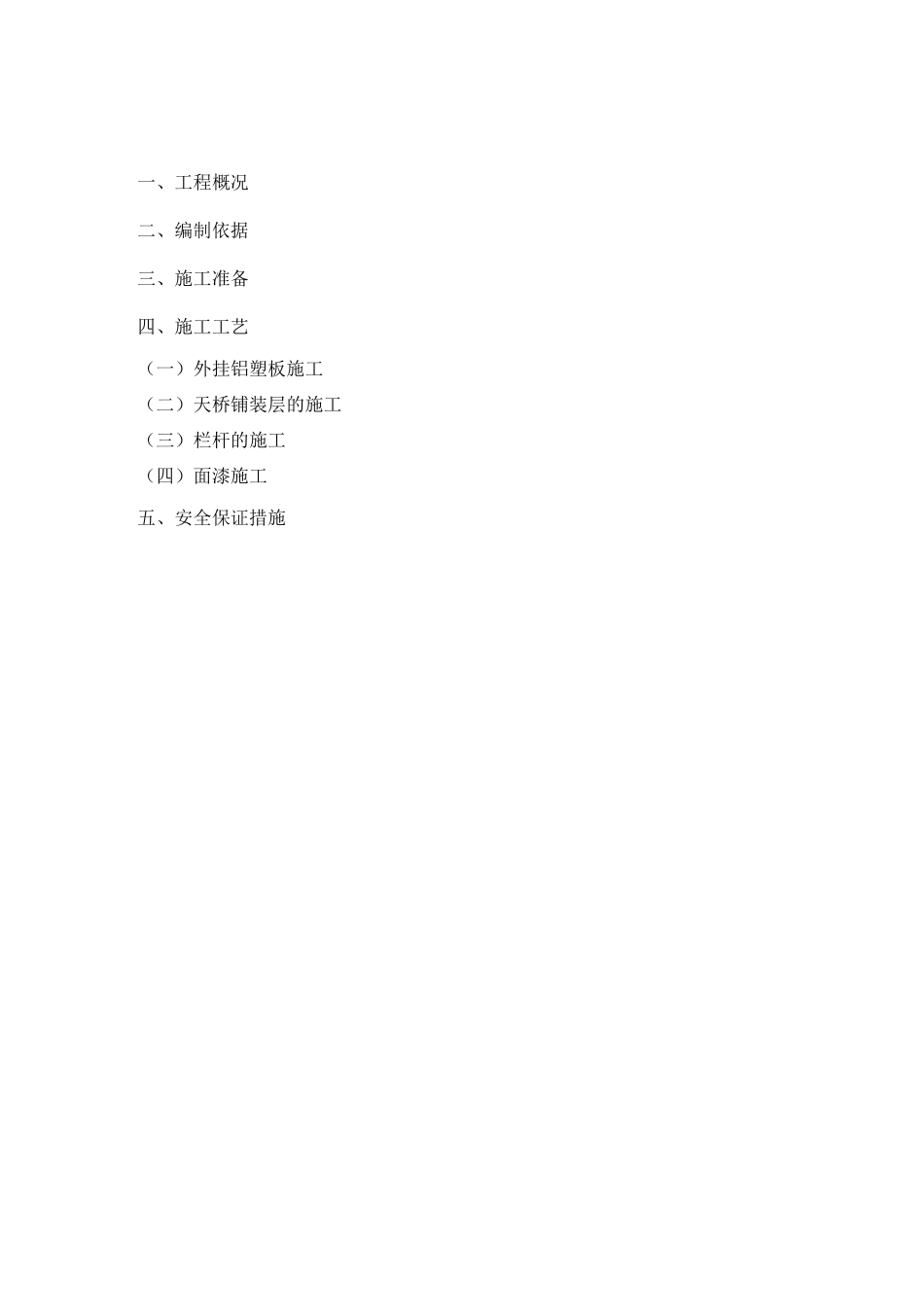

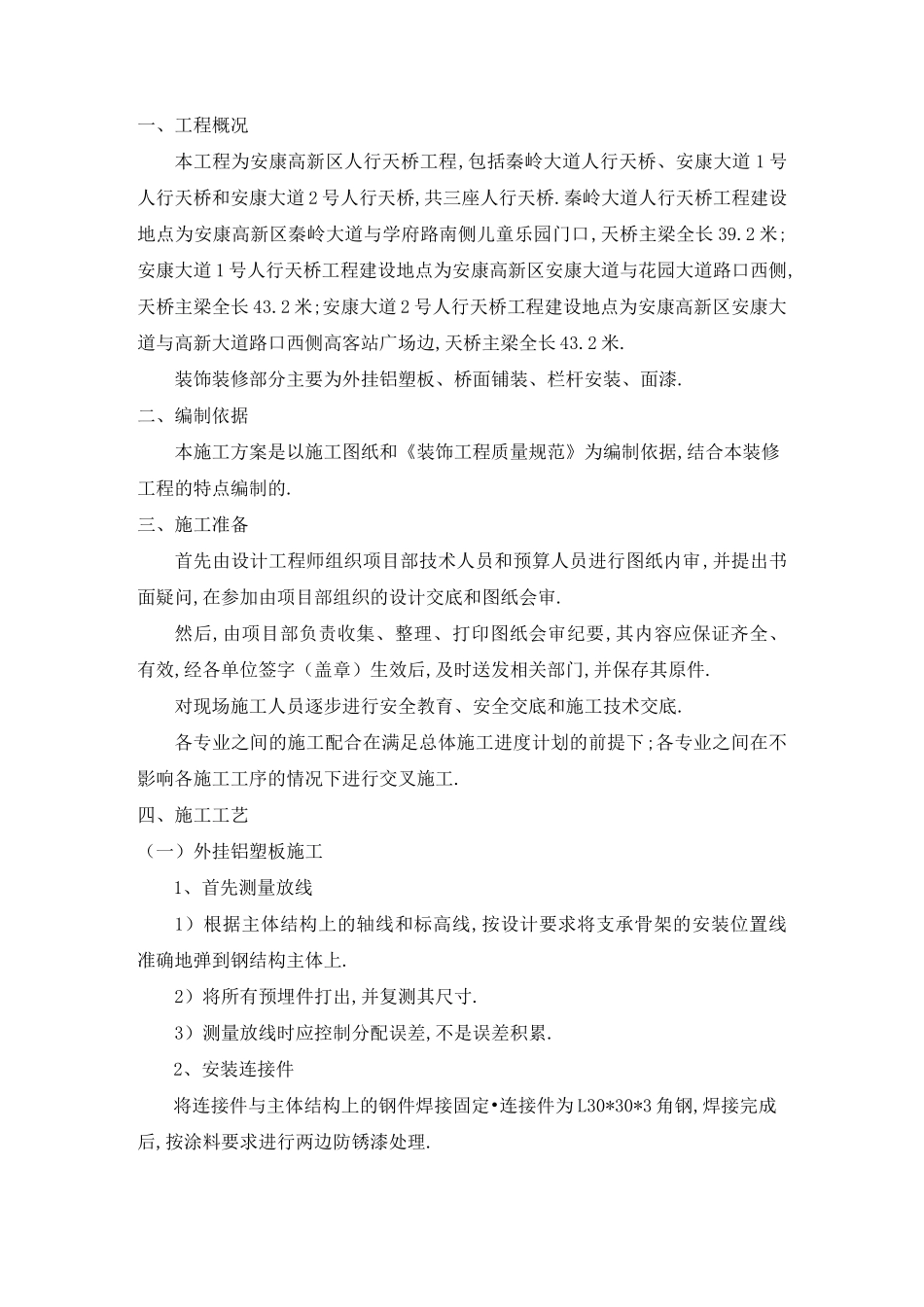

安康高新区人行天桥工程装饰装修施工方案编制人：审核人：批准人：编制时间：陕建安装集团安康项目部一、工程概况二、编制依据三、施工准备四、施工工艺（一）外挂铝塑板施工（二）天桥铺装层的施工（三）栏杆的施工（四）面漆施工五、安全保证措施一、工程概况本工程为安康高新区人行天桥工程,包括秦岭大道人行天桥、安康大道1号人行天桥和安康大道2号人行天桥,共三座人行天桥.秦岭大道人行天桥工程建设地点为安康高新区秦岭大道与学府路南侧儿童乐园门口,天桥主梁全长39.2米;安康大道1号人行天桥工程建设地点为安康高新区安康大道与花园大道路口西侧,天桥主梁全长43.2米;安康大道2号人行天桥工程建设地点为安康高新区安康大道与高新大道路口西侧高客站广场边,天桥主梁全长43.2米.装饰装修部分主要为外挂铝塑板、桥面铺装、栏杆安装、面漆.二、编制依据本施工方案是以施工图纸和《装饰工程质量规范》为编制依据,结合本装修工程的特点编制的.三、施工准备首先由设计工程师组织项目部技术人员和预算人员进行图纸内审,并提出书面疑问,在参加由项目部组织的设计交底和图纸会审.然后,由项目部负责收集、整理、打印图纸会审纪要,其内容应保证齐全、有效,经各单位签字（盖章）生效后,及时送发相关部门,并保存其原件.对现场施工人员逐步进行安全教育、安全交底和施工技术交底.各专业之间的施工配合在满足总体施工进度计划的前提下;各专业之间在不影响各施工工序的情况下进行交叉施工.四、施工工艺（一）外挂铝塑板施工1、首先测量放线1）根据主体结构上的轴线和标高线,按设计要求将支承骨架的安装位置线准确地弹到钢结构主体上.2）将所有预埋件打出,并复测其尺寸.3）测量放线时应控制分配误差,不是误差积累.2、安装连接件将连接件与主体结构上的钢件焊接固定•连接件为L30*30*3角钢,焊接完成后,按涂料要求进行两边防锈漆处理.3、安装骨架按弹线位置准确无误地将经过防锈处理的立柱用焊接或螺栓固定在连接件上•安装时应随时检标高和中心线位置对面积较大、层高较高的外墙铝板幕墙骨架立柱，必须用测量仪器和线坠测量,校正其位置，以保证骨架竖杆铅直和平整.立柱安装标高偏差不应大于3mm,轴线前后偏差不应大于2mm,左右偏差不应大于3mm;相邻两根立柱标高偏差不应大于3mm,同层立柱的最大标高偏差不应大于5m,相邻两根立挺距离偏差不应大于2m.4、安装铝塑板施工图用铆钉或螺栓将铝合金板饰面逐块固定在龙骨38*25矩管铝型材上.板与板之间留缝10〜15m，以便调整安装误差•金属板安装时，左右、上下的偏差不应大于1.5m.5、处理板缝用清洁剂将金属板及框表面清洁干净后，立即在铝板之间的缝隙中先安放密封条或防风雨胶条，再注入硅酮耐候密封胶等材料，注胶要饱满，不能有空隙或气泡.6、清理板面清除板面护胶纸，把板面清理干净.（二）天桥铺装层的施工天桥的钢构件安装完成后,进行铺装层的施工•校核天桥的桥面标高，在钢板面放线，安装6@150*150米米钢筋网.钢筋网用垫块垫高，并梅花型的将钢筋网用短钢筋段与主梁面板焊接，固定钢筋网•安装好钢筋网后进行C30细石混凝土浇注.最后桥面铺贴2厘米厚300*300毛面花岗岩面层;坡道铺贴2厘米厚300*300光面花岗岩、2厘米厚310*600毛面花岗岩.应注意以下几点：1、板材料的规格、品种必须符合设计要求；2、饰面板表面应平整、洁净、色泽一致无裂痕和缺损；3、饰面板嵌缝应密实、平直，宽度和深度应符合设计要求,饰面板与基体之间的灌注材料应饱满、密实；4、饰面板上的孔洞应套割吻合,边缘应整齐.(三)栏杆的施工栏杆立柱采用Q235B钢管、扶手为拉丝不锈钢管、连接采用Q235B钢板，材料进场时必须出具出厂合格证,并请监理工程师到场检验认可,下料前应对部分变形的材料进行校正，下料后材料编号分类放置.核对桥面中线无误后，进行栏杆边线放样，定出边柱，直线段的边柱与边柱拉线作准绳，弯道弧位段按设计半径，加密边柱，保证曲线圆弧尺寸.栏杆立柱应准确与钢箱梁桥面板进行焊接，焊缝不饱满的要立即补缝，对安装时有弯曲或偏位的杆件应即时调整，焊缝打磨后应光亮平滑.立柱下脚设置不锈钢装饰盖板，用来对焊缝进行遮盖;扶手管采用不锈钢凸板封闭，中间为双层钢...
