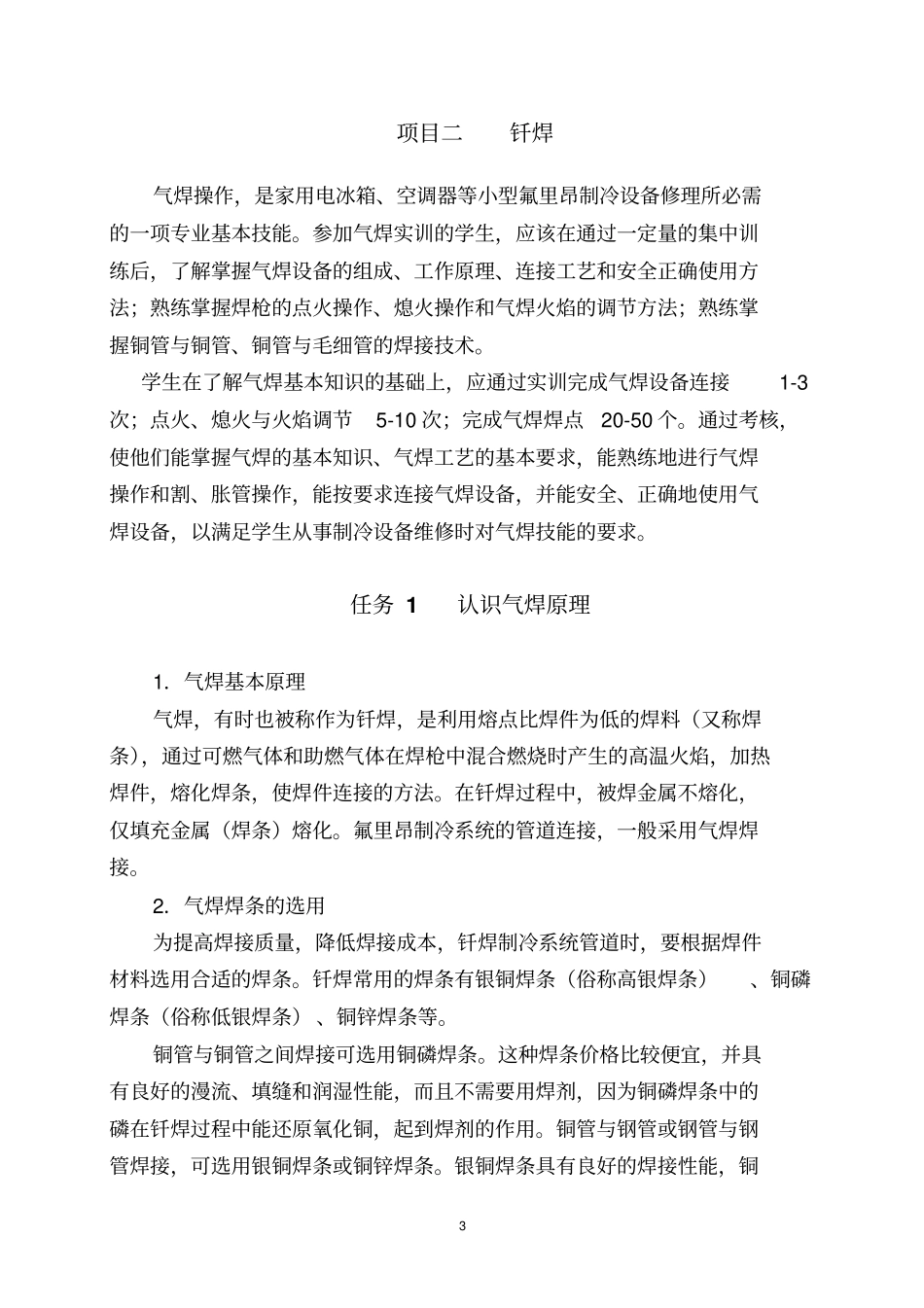

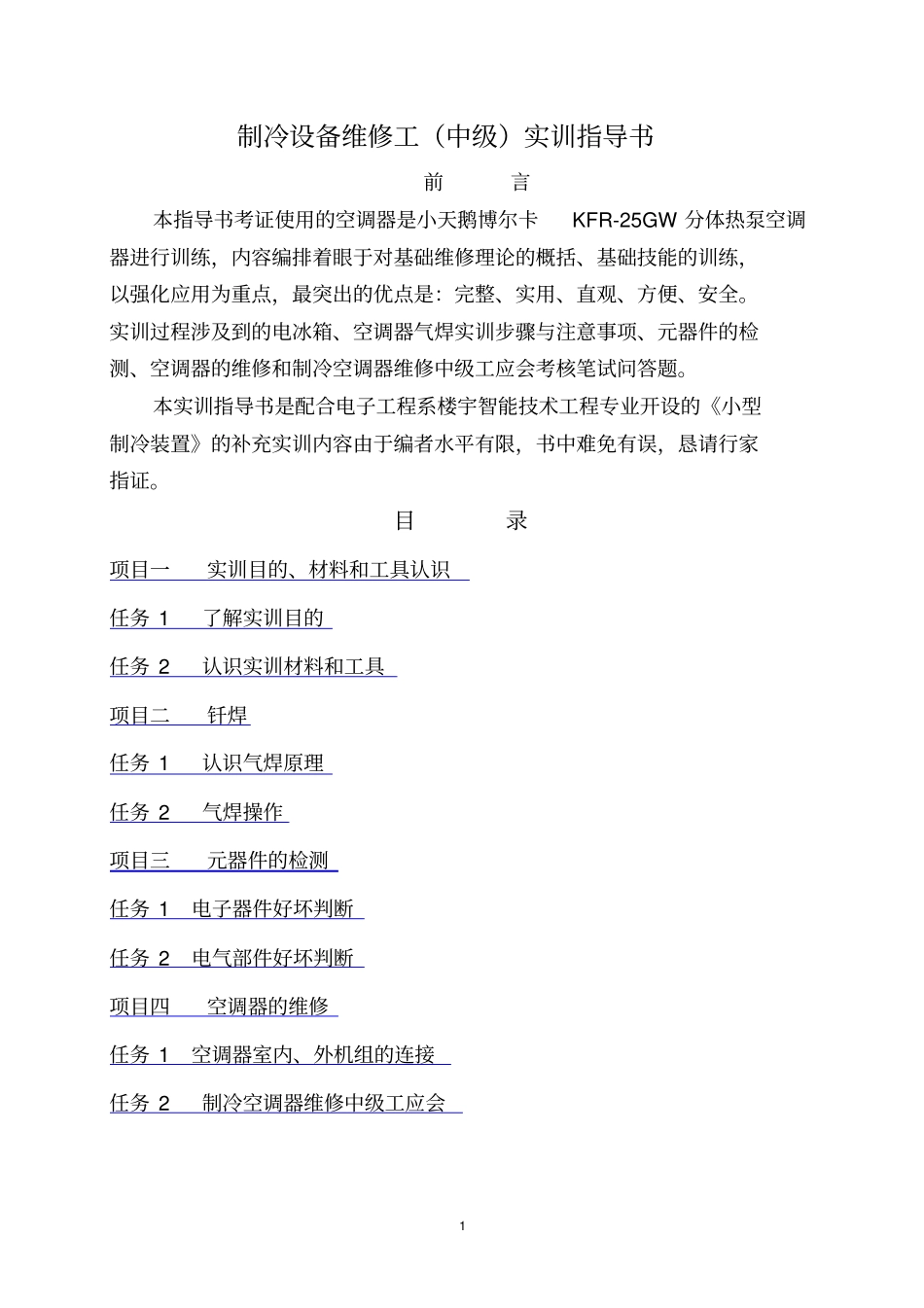

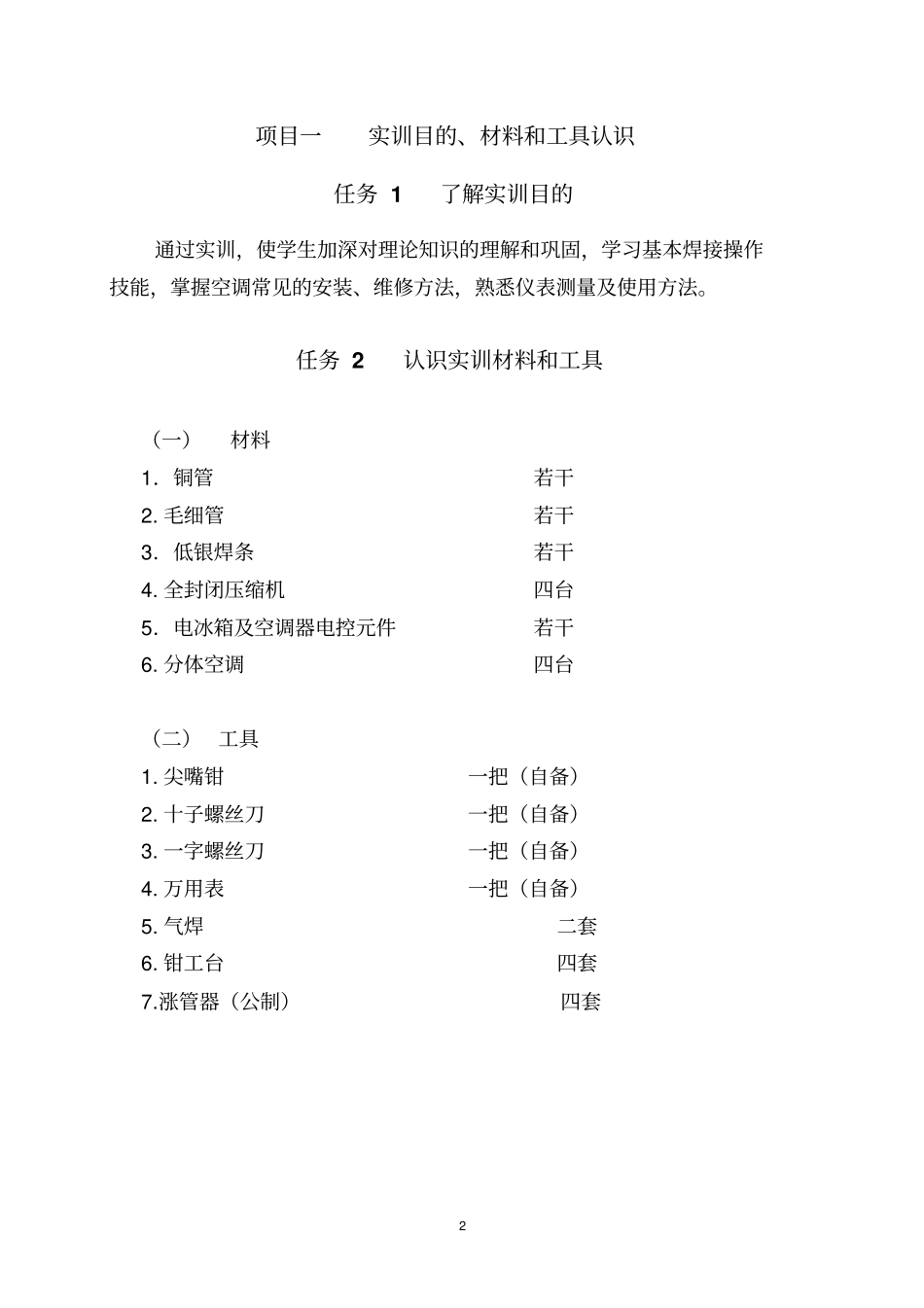

1制冷设备维修工（中级）实训指导书前言本指导书考证使用的空调器是小天鹅博尔卡KFR-25GW分体热泵空调器进行训练，内容编排着眼于对基础维修理论的概括、基础技能的训练，以强化应用为重点，最突出的优点是：完整、实用、直观、方便、安全。实训过程涉及到的电冰箱、空调器气焊实训步骤与注意事项、元器件的检测、空调器的维修和制冷空调器维修中级工应会考核笔试问答题。本实训指导书是配合电子工程系楼宇智能技术工程专业开设的《小型制冷装置》的补充实训内容由于编者水平有限，书中难免有误，恳请行家指证。目录项目一实训目的、材料和工具认识任务1了解实训目的任务2认识实训材料和工具项目二钎焊任务1认识气焊原理任务2气焊操作项目三元器件的检测任务1电子器件好坏判断任务2电气部件好坏判断项目四空调器的维修任务1空调器室内、外机组的连接任务2制冷空调器维修中级工应会2项目一实训目的、材料和工具认识任务1了解实训目的通过实训，使学生加深对理论知识的理解和巩固，学习基本焊接操作技能，掌握空调常见的安装、维修方法，熟悉仪表测量及使用方法。任务2认识实训材料和工具（一）材料1．铜管若干2.毛细管若干3．低银焊条若干4.全封闭压缩机四台5．电冰箱及空调器电控元件若干6.分体空调四台（二）工具1.尖嘴钳一把（自备）2.十子螺丝刀一把（自备）3.一字螺丝刀一把（自备）4.万用表一把（自备）5.气焊二套6.钳工台四套7.涨管器（公制）四套3项目二钎焊气焊操作，是家用电冰箱、空调器等小型氟里昂制冷设备修理所必需的一项专业基本技能。参加气焊实训的学生，应该在通过一定量的集中训练后，了解掌握气焊设备的组成、工作原理、连接工艺和安全正确使用方法；熟练掌握焊枪的点火操作、熄火操作和气焊火焰的调节方法；熟练掌握铜管与铜管、铜管与毛细管的焊接技术。学生在了解气焊基本知识的基础上，应通过实训完成气焊设备连接1-3次；点火、熄火与火焰调节5-10次；完成气焊焊点20-50个。通过考核，使他们能掌握气焊的基本知识、气焊工艺的基本要求，能熟练地进行气焊操作和割、胀管操作，能按要求连接气焊设备，并能安全、正确地使用气焊设备，以满足学生从事制冷设备维修时对气焊技能的要求。任务1认识气焊原理1．气焊基本原理气焊，有时也被称作为钎焊，是利用熔点比焊件为低的焊料（又称焊条），通过可燃气体和助燃气体在焊枪中混合燃烧时产生的高温火焰，加热焊件，熔化焊条，使焊件连接的方法。在钎焊过程中，被焊金属不熔化，仅填充金属（焊条）熔化。氟里昂制冷系统的管道连接，一般采用气焊焊接。2．气焊焊条的选用为提高焊接质量，降低焊接成本，钎焊制冷系统管道时，要根据焊件材料选用合适的焊条。钎焊常用的焊条有银铜焊条（俗称高银焊条）、铜磷焊条（俗称低银焊条）、铜锌焊条等。铜管与铜管之间焊接可选用铜磷焊条。这种焊条价格比较便宜，并具有良好的漫流、填缝和润湿性能，而且不需要用焊剂，因为铜磷焊条中的磷在钎焊过程中能还原氧化铜，起到焊剂的作用。铜管与钢管或钢管与钢管焊接，可选用银铜焊条或铜锌焊条。银铜焊条具有良好的焊接性能，铜4锌焊条次之，但在焊接时均需用焊剂。3．焊剂的选用焊剂又被称为焊粉、焊药、熔剂等。焊剂能在气焊过程中使焊件上的金属氧化物或非金属杂质生成熔渣。同时，气焊生成的熔渣覆盖在焊件的表面，使焊件与空气隔绝，防止焊件在高温下继续氧化。钎焊若不正确合理使用焊剂，易造成焊件上的氧化物夹杂在焊缝中，使焊接处的强度降低。如果焊件是管道，焊接处易产生泄漏。常见气焊焊剂一般分非腐蚀性焊剂和活性化焊剂两种。非腐蚀性焊剂有硼砂、硼酸、硅酸等。活性化焊剂则是在非腐蚀性焊剂中加入一定量的氟化钾、氟化钠或氯化纳、氯化钾等化合物。活性化焊剂较非腐蚀性焊剂具有更强的清除焊件金属氧化物和杂物的作用，但它对金属有腐蚀作用，焊接完毕后，焊接处残留的焊剂和熔渣要进行清除。钎焊焊剂的选用，对焊件的焊接质量有很大的影响，因此钎焊时要根据焊件材料、焊条，选用焊剂。通常，铜管与铜管的焊接，使用铜磷焊条可不用焊剂，若使用银铜焊条或铜锌焊条，要选用非腐蚀性焊剂，如硼砂、硼酸或硼砂与硼...
