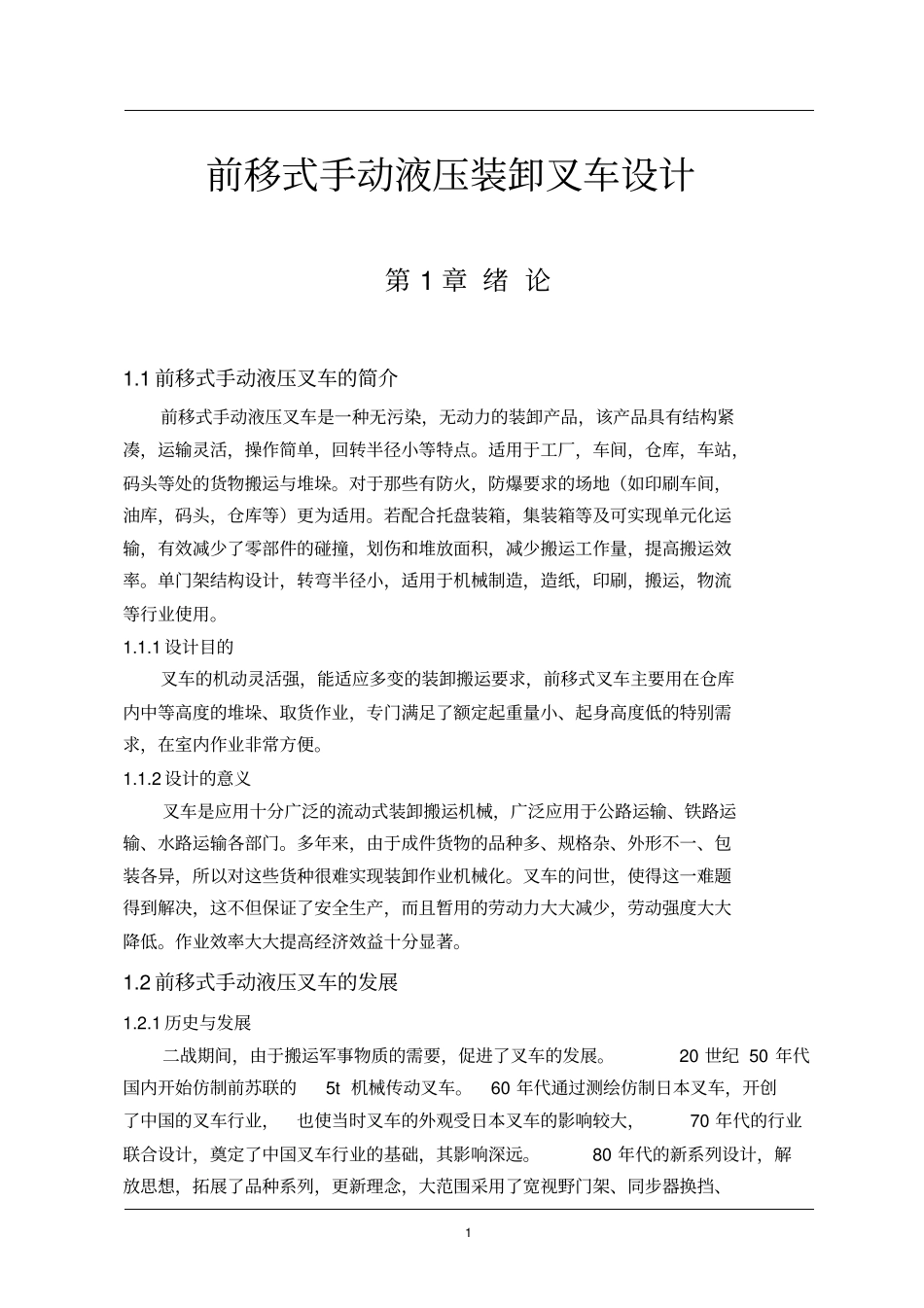

1前移式手动液压装卸叉车设计第1章绪论1.1前移式手动液压叉车的简介前移式手动液压叉车是一种无污染，无动力的装卸产品，该产品具有结构紧凑，运输灵活，操作简单，回转半径小等特点。适用于工厂，车间，仓库，车站，码头等处的货物搬运与堆垛。对于那些有防火，防爆要求的场地（如印刷车间，油库，码头，仓库等）更为适用。若配合托盘装箱，集装箱等及可实现单元化运输，有效减少了零部件的碰撞，划伤和堆放面积，减少搬运工作量，提高搬运效率。单门架结构设计，转弯半径小，适用于机械制造，造纸，印刷，搬运，物流等行业使用。1.1.1设计目的叉车的机动灵活强，能适应多变的装卸搬运要求，前移式叉车主要用在仓库内中等高度的堆垛、取货作业，专门满足了额定起重量小、起身高度低的特别需求，在室内作业非常方便。1.1.2设计的意义叉车是应用十分广泛的流动式装卸搬运机械，广泛应用于公路运输、铁路运输、水路运输各部门。多年来，由于成件货物的品种多、规格杂、外形不一、包装各异，所以对这些货种很难实现装卸作业机械化。叉车的问世，使得这一难题得到解决，这不但保证了安全生产，而且暂用的劳动力大大减少，劳动强度大大降低。作业效率大大提高经济效益十分显著。1.2前移式手动液压叉车的发展1.2.1历史与发展二战期间，由于搬运军事物质的需要，促进了叉车的发展。20世纪50年代国内开始仿制前苏联的5t机械传动叉车。60年代通过测绘仿制日本叉车，开创了中国的叉车行业，也使当时叉车的外观受日本叉车的影响较大，70年代的行业联合设计，奠定了中国叉车行业的基础，其影响深远。80年代的新系列设计，解放思想，拓展了品种系列，更新理念，大范围采用了宽视野门架、同步器换挡、2液力传动和动力传动转向等新技术。80年代以来，引进国外产品技术、消化吸收和国产化，提高了行业的技术水平。90年代以来一批中外合资与独资企业的简历，如德国的德林，形成了产品的档次的多层次格局，使叉车行业百花齐放。以大连叉车有限公司为首的国内叉车行业蓬勃发展。随着一拖、柳工、厦工、山推等著名企业的加入，伴随当今的改制、兼并和许多外资企业及私营股份制企业的加盟，使叉车行业进入了辉煌时期。2007年中叉公司、外资及全国其他企业共生产叉车15万余台，虽然与汽车年产几百万辆相比，叉车仍是一个较小的行业，但从中叉公司2003年产叉车约3万5千台，到2007年9万2千台，年增长率近30%的情况，可以看出我国叉车行业的发展势头非常的迅猛。叉车行业的技术的进步体现在:走汽车工业专业化生产、零部件全球化采购的道路，中小吨位叉车的变速器与驱动桥、转向桥，甚至门架逐渐转向专业化生产；通过改制、兼并、重组使生产厂家向万台以上经济规模发展；增加5t以上大吨位叉车的产量，运用工程机械底盘技术，开发堆高机、正面吊等产品；增加蓄电池叉车、交流蓄电池叉车的品种与产量；增加防爆等特殊用途叉车的品种与产量；提高叉车的外观设计水平，提高叉车的可靠性，改善驾驶员的舒适性与作业条件；发挥信息技术的优势，利用CAD技术提高特型叉车的实际速度与水平，使叉车生产向多品种、小批量、用户定制化的方向发展。当今时代，国内外在轻小型搬运和装卸的工业车辆，和以蓄电池为动力的各种类型的搬运，装卸，堆垛，牵引的工业车辆有CBY系列手动托盘搬运车、办电动和全电动插腿式叉车、轻型前移式叉车、电动堆高机、拣选车及电动牵引车等。随着物流仓库储蓄业得飞快发展，工业车辆产品要进入车间、库房、超市等，这不仅要求车辆机构轻巧，同时提出无污染、低噪音，还有通道的宽窄、门限、屋顶货架的高度、进入电梯、地面楼板的承载能力、耐低温、防爆灯技术，这些要求只有轻小型搬运车辆较容易做到。近几年来在物流技术的推动下，企业的技术改造投入加大，老库房的改造和新库房的建立大量增加，各城市超市数量的增加，都为轻小型搬运车辆产量增大和品种增多提供了很好的条件，所以说轻小型搬运车辆是物流技术重要装备之一。轻小型搬运车辆行业应尽快抓住“物流热”的机遇，努力提高产品技术含量，增加品种规格，为各行业的物流服务提供商务服务。1.2.2叉车新产品设计的技术趋势31．门架系统...
