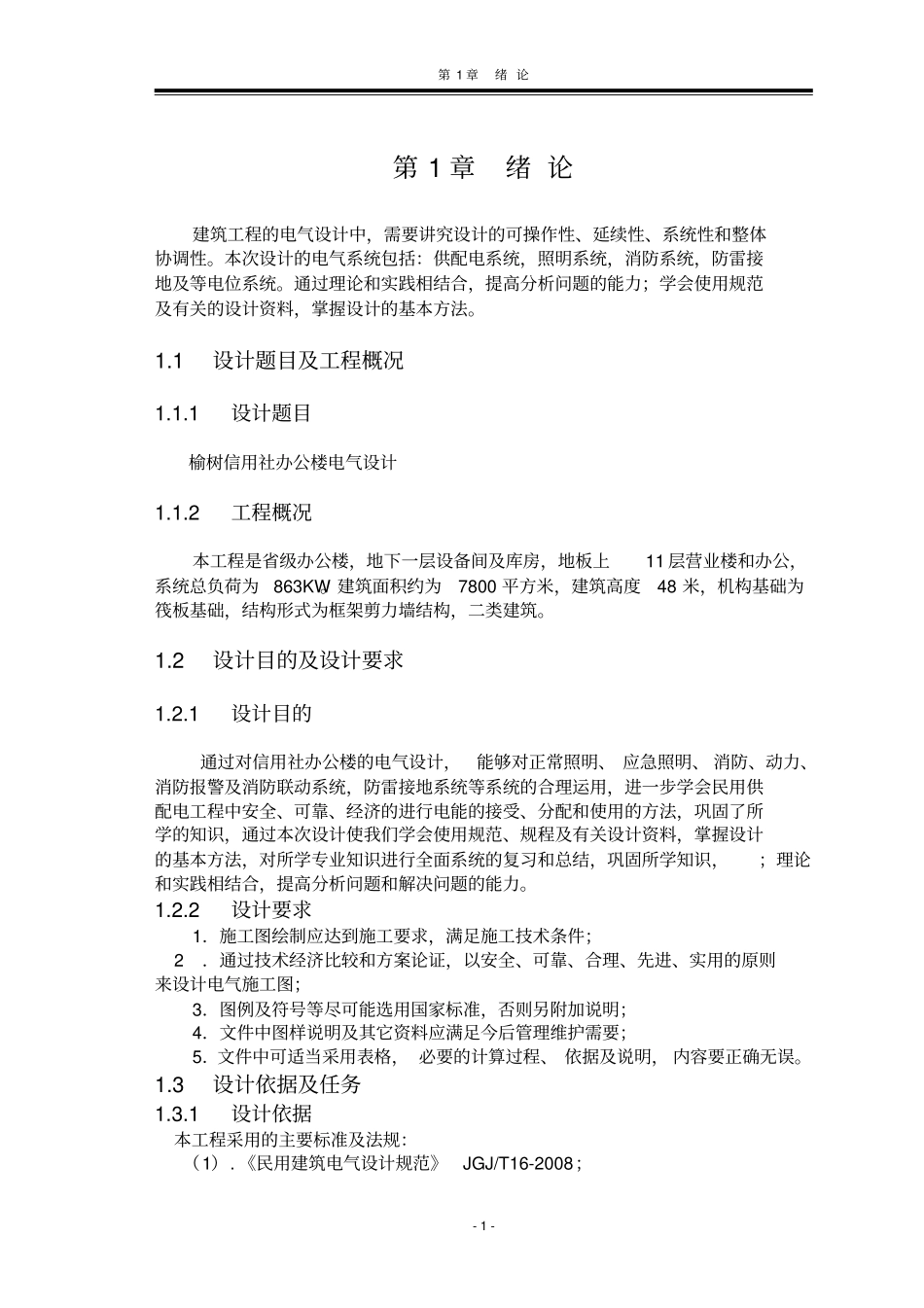

第1章绪论-1-第1章绪论建筑工程的电气设计中，需要讲究设计的可操作性、延续性、系统性和整体协调性。本次设计的电气系统包括：供配电系统，照明系统，消防系统，防雷接地及等电位系统。通过理论和实践相结合，提高分析问题的能力；学会使用规范及有关的设计资料，掌握设计的基本方法。1.1设计题目及工程概况1.1.1设计题目榆树信用社办公楼电气设计1.1.2工程概况本工程是省级办公楼，地下一层设备间及库房，地板上11层营业楼和办公，系统总负荷为863KW。建筑面积约为7800平方米，建筑高度48米，机构基础为筏板基础，结构形式为框架剪力墙结构，二类建筑。1.2设计目的及设计要求1.2.1设计目的通过对信用社办公楼的电气设计，能够对正常照明、应急照明、消防、动力、消防报警及消防联动系统，防雷接地系统等系统的合理运用，进一步学会民用供配电工程中安全、可靠、经济的进行电能的接受、分配和使用的方法，巩固了所学的知识，通过本次设计使我们学会使用规范、规程及有关设计资料，掌握设计的基本方法，对所学专业知识进行全面系统的复习和总结，巩固所学知识，；理论和实践相结合，提高分析问题和解决问题的能力。1.2.2设计要求1．施工图绘制应达到施工要求，满足施工技术条件；2．通过技术经济比较和方案论证，以安全、可靠、合理、先进、实用的原则来设计电气施工图；3．图例及符号等尽可能选用国家标准，否则另附加说明；4．文件中图样说明及其它资料应满足今后管理维护需要；5．文件中可适当采用表格，必要的计算过程、依据及说明，内容要正确无误。1.3设计依据及任务1.3.1设计依据本工程采用的主要标准及法规：（1）.《民用建筑电气设计规范》JGJ/T16-2008；吉林建筑大学毕业设计计算书-2-（2）.《高层民用建筑设计防火规范》GB50045-2005；（3）.《10KV及以下变电所设计规范》GB50060-2008；（4）.《供配电系统设计规范》GB50052-2009；（5）.《火灾自动报警系统设计规范》GB50116-2008；（6）.《民用建筑照明设计标准》GBJ133-90；（7）.《建筑设计防雷规范》GB50057-2010；其他有关国家及地方的现行规程、规范及标准。1.3.2设计任务1.供配电系统设计；2.照明系统设计；3.动力系统设计；4.消防系统设计；5.防雷接地及等电位系统设计；1.4设计范围1.4.1供配电部分1.低压配电系统的设置和计算，总功率计算及负荷等级的确定2．低压配电系统图、相关负荷计算。1.4.2照明部分1.灯具开关的选择；照明器的布置；导线的敷设；2.照明系统图；照明干线图；照明系统的负荷计算。1.4.3消防部分1.消防设备的选择及布置平面图；2.绘制各层消防报警联动平面图；绘制消防系统图；1.4.4防雷接地及等电位联结部分1.屋顶防雷平面图的布置；接地平面图；2.总等电位联结平面图；第2章方案设计-3-第2章方案设计本章主要通过对供配电系统、照明系统、消防系统、防雷接地系统等方案的讨论，使方案既达到规范要求又满足使用要求，最终方案应具有合理性、可行性、可操作性。2.1配电系统方案设计2.1.1电源电压选择按设计任务指导书中给出的工程建筑概况，本工程电源由两个区域变电站（电压在35KV以上）供电到地下室变配电室，引220/380V电源通过本楼的层分配电间（电气竖井）向各楼层、防火分区供电。低压配电系统应将照明、动力、消防及其他防灾用电负荷分别自成系统。应急电源与正常电源间必须采取防止并列运行的措施，消防系统配电装置设在变配电室，应急电源的配电装置与主电源分开设置（或设防火隔断）。2.1.2供电方式本楼在地下一层设有配电室，配电室内设一面光柜和一面力柜,供本楼动力及照明配电。本楼楼内采用TN-S系统。电源进线处应做重复接地，接地电阻不大于1欧。总照明配电柜和总动力配电柜的出线均为五线，零线N和保护地线PE应严格分开。配电系统采用放射式与树干式结合的配电方式。所有二级负荷电源均采用双路电源，末端切换的配电方式。其他设备单电源供电。2.2照明系统方案设计2.2.1正常照明电光源的选择以实施绿色照明工程为基点，即节约能源，保护环境。因此本次设计中除需频繁开关的楼梯灯和需瞬时点燃的应急照明选用白炽灯光源，其余光源均选用直管形高效荧光灯和紧凑型节能荧光...
