功放输出功率来计算配电系统容量VIP免费

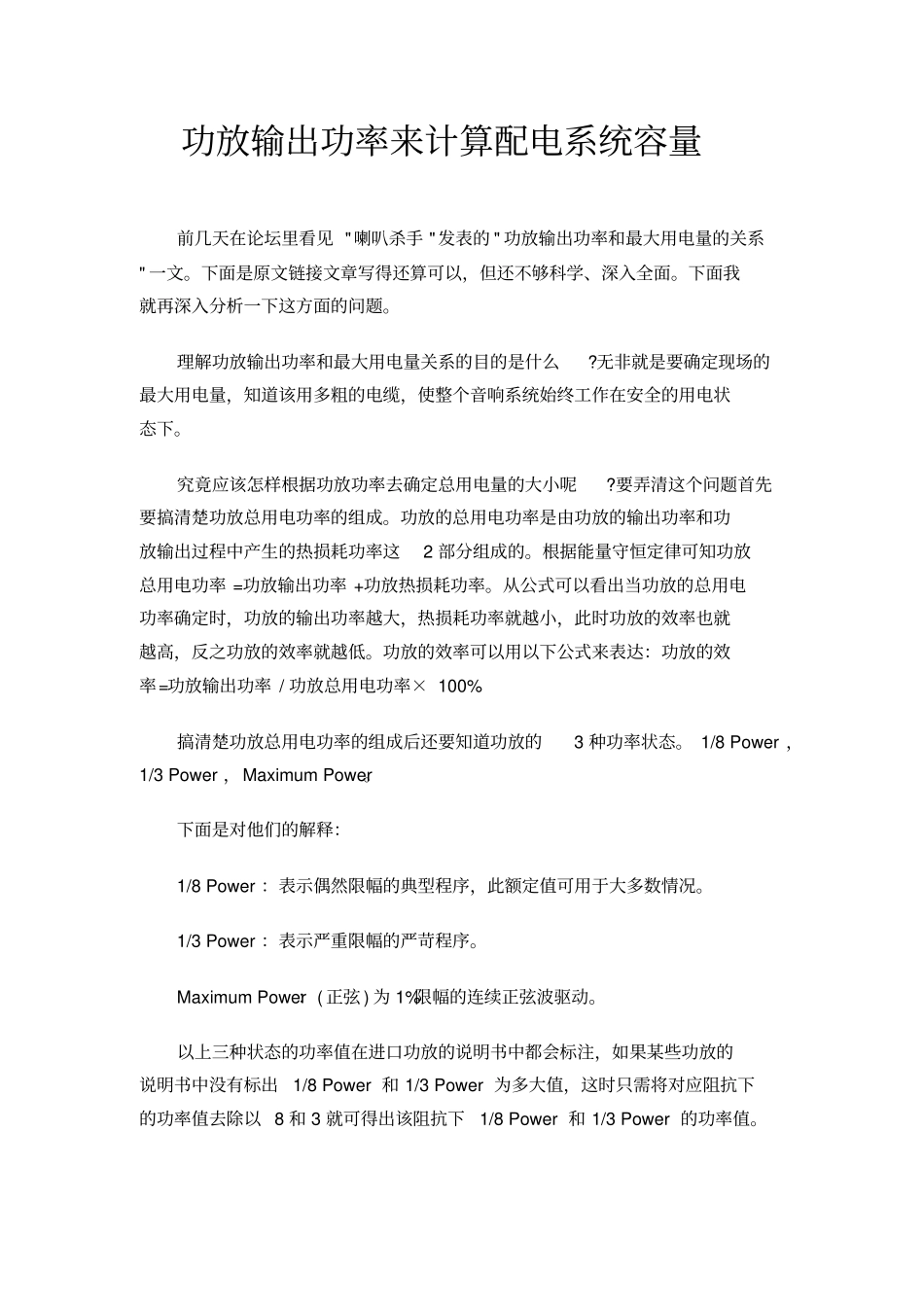

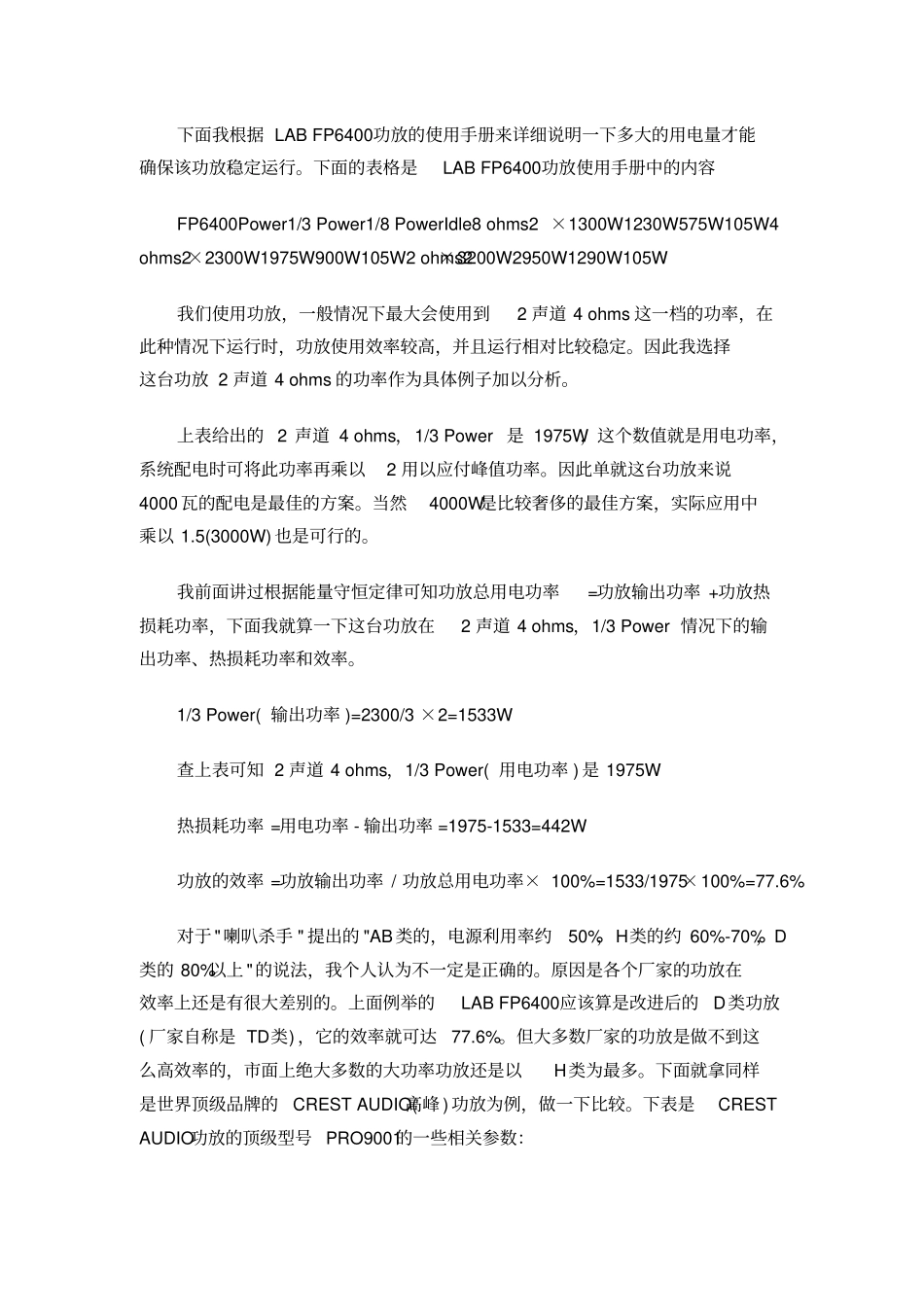

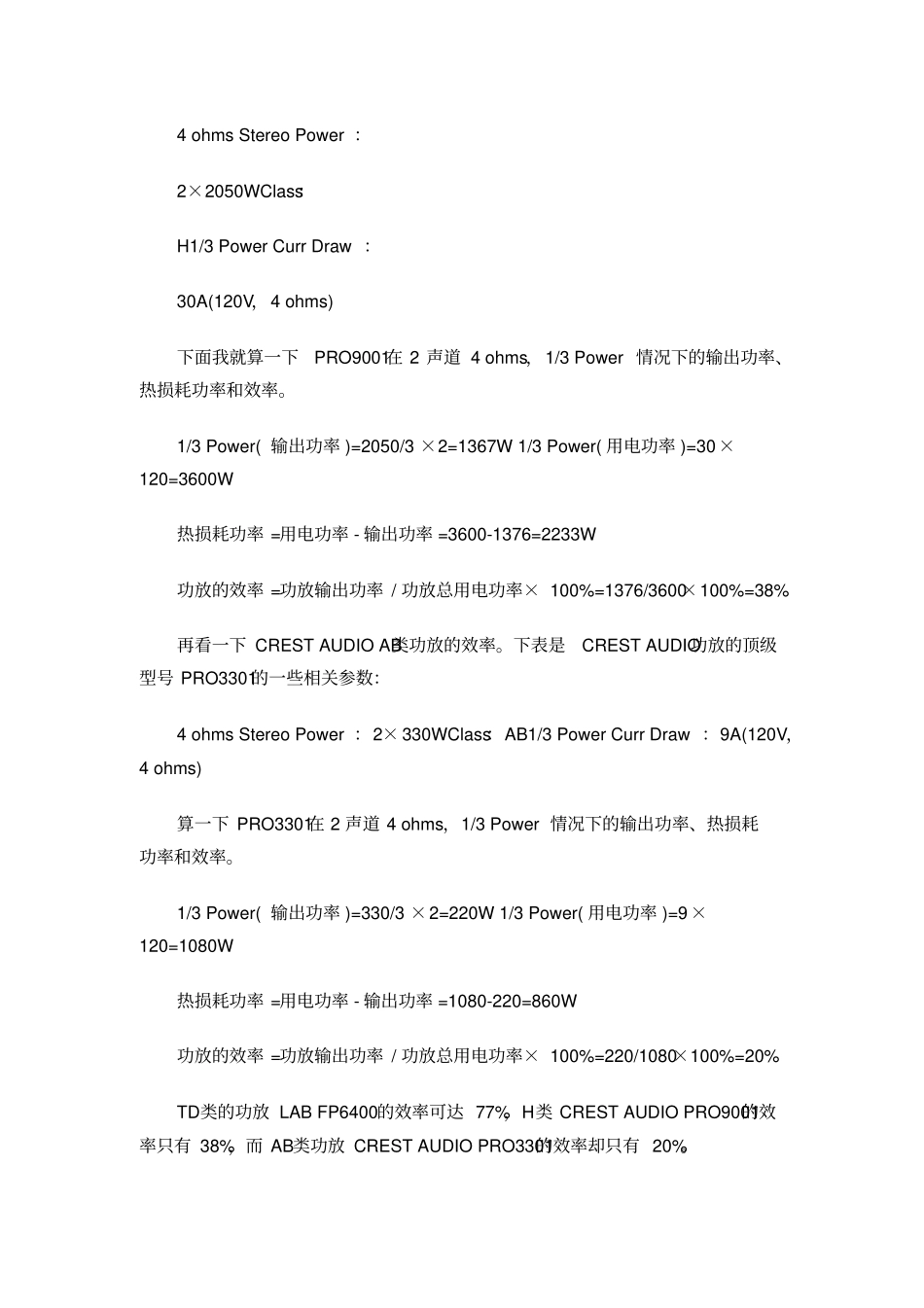

功放输出功率来计算配电系统容量前几天在论坛里看见"喇叭杀手"发表的"功放输出功率和最大用电量的关系"一文。下面是原文链接文章写得还算可以，但还不够科学、深入全面。下面我就再深入分析一下这方面的问题。理解功放输出功率和最大用电量关系的目的是什么?无非就是要确定现场的最大用电量，知道该用多粗的电缆，使整个音响系统始终工作在安全的用电状态下。究竟应该怎样根据功放功率去确定总用电量的大小呢?要弄清这个问题首先要搞清楚功放总用电功率的组成。功放的总用电功率是由功放的输出功率和功放输出过程中产生的热损耗功率这2部分组成的。根据能量守恒定律可知功放总用电功率=功放输出功率+功放热损耗功率。从公式可以看出当功放的总用电功率确定时，功放的输出功率越大，热损耗功率就越小，此时功放的效率也就越高，反之功放的效率就越低。功放的效率可以用以下公式来表达：功放的效率=功放输出功率/功放总用电功率×100%搞清楚功放总用电功率的组成后还要知道功放的3种功率状态。1/8Power，1/3Power，MaximumPower。下面是对他们的解释：1/8Power：表示偶然限幅的典型程序，此额定值可用于大多数情况。1/3Power：表示严重限幅的严苛程序。MaximumPower：(正弦)为1%限幅的连续正弦波驱动。以上三种状态的功率值在进口功放的说明书中都会标注，如果某些功放的说明书中没有标出1/8Power和1/3Power为多大值，这时只需将对应阻抗下的功率值去除以8和3就可得出该阻抗下1/8Power和1/3Power的功率值。下面我根据LABFP6400功放的使用手册来详细说明一下多大的用电量才能确保该功放稳定运行。下面的表格是LABFP6400功放使用手册中的内容FP6400Power1/3Power1/8PowerIdle8ohms2×1300W1230W575W105W4ohms2×2300W1975W900W105W2ohms2×3200W2950W1290W105W我们使用功放，一般情况下最大会使用到2声道4ohms这一档的功率，在此种情况下运行时，功放使用效率较高，并且运行相对比较稳定。因此我选择这台功放2声道4ohms的功率作为具体例子加以分析。上表给出的2声道4ohms，1/3Power是1975W，这个数值就是用电功率，系统配电时可将此功率再乘以2用以应付峰值功率。因此单就这台功放来说4000瓦的配电是最佳的方案。当然4000W是比较奢侈的最佳方案，实际应用中乘以1.5(3000W)也是可行的。我前面讲过根据能量守恒定律可知功放总用电功率=功放输出功率+功放热损耗功率，下面我就算一下这台功放在2声道4ohms，1/3Power情况下的输出功率、热损耗功率和效率。1/3Power(输出功率)=2300/3×2=1533W查上表可知2声道4ohms，1/3Power(用电功率)是1975W热损耗功率=用电功率-输出功率=1975-1533=442W功放的效率=功放输出功率/功放总用电功率×100%=1533/1975×100%=77.6%对于"喇叭杀手"提出的"AB类的，电源利用率约50%，H类的约60%-70%，D类的80%以上"的说法，我个人认为不一定是正确的。原因是各个厂家的功放在效率上还是有很大差别的。上面例举的LABFP6400应该算是改进后的D类功放(厂家自称是TD类)，它的效率就可达77.6%。但大多数厂家的功放是做不到这么高效率的，市面上绝大多数的大功率功放还是以H类为最多。下面就拿同样是世界顶级品牌的CRESTAUDIO(高峰)功放为例，做一下比较。下表是CRESTAUDIO功放的顶级型号PRO9001的一些相关参数：4ohmsStereoPower：2×2050WClass：H1/3PowerCurrDraw：30A(120V，4ohms)下面我就算一下PRO9001在2声道4ohms，1/3Power情况下的输出功率、热损耗功率和效率。1/3Power(输出功率)=2050/3×2=1367W1/3Power(用电功率)=30×120=3600W热损耗功率=用电功率-输出功率=3600-1376=2233W功放的效率=功放输出功率/功放总用电功率×100%=1376/3600×100%=38%再看一下CRESTAUDIOAB类功放的效率。下表是CRESTAUDIO功放的顶级型号PRO3301的一些相关参数：4ohmsStereoPower：2×330WClass：AB1/3PowerCurrDraw：9A(120V，4ohms)算一下PRO3301在2声道4ohms，1/3Power情况下的输出功率、热损耗功率和效率。1/3Power(输出功率)=330/3×2=220W1/3Power(用电功率)=9×120=1080W热损耗功率=用电功率-输出功率=1080-220=860W功放的效率=功放输出功率/功放总用电功率×100%=220/1080×1...
