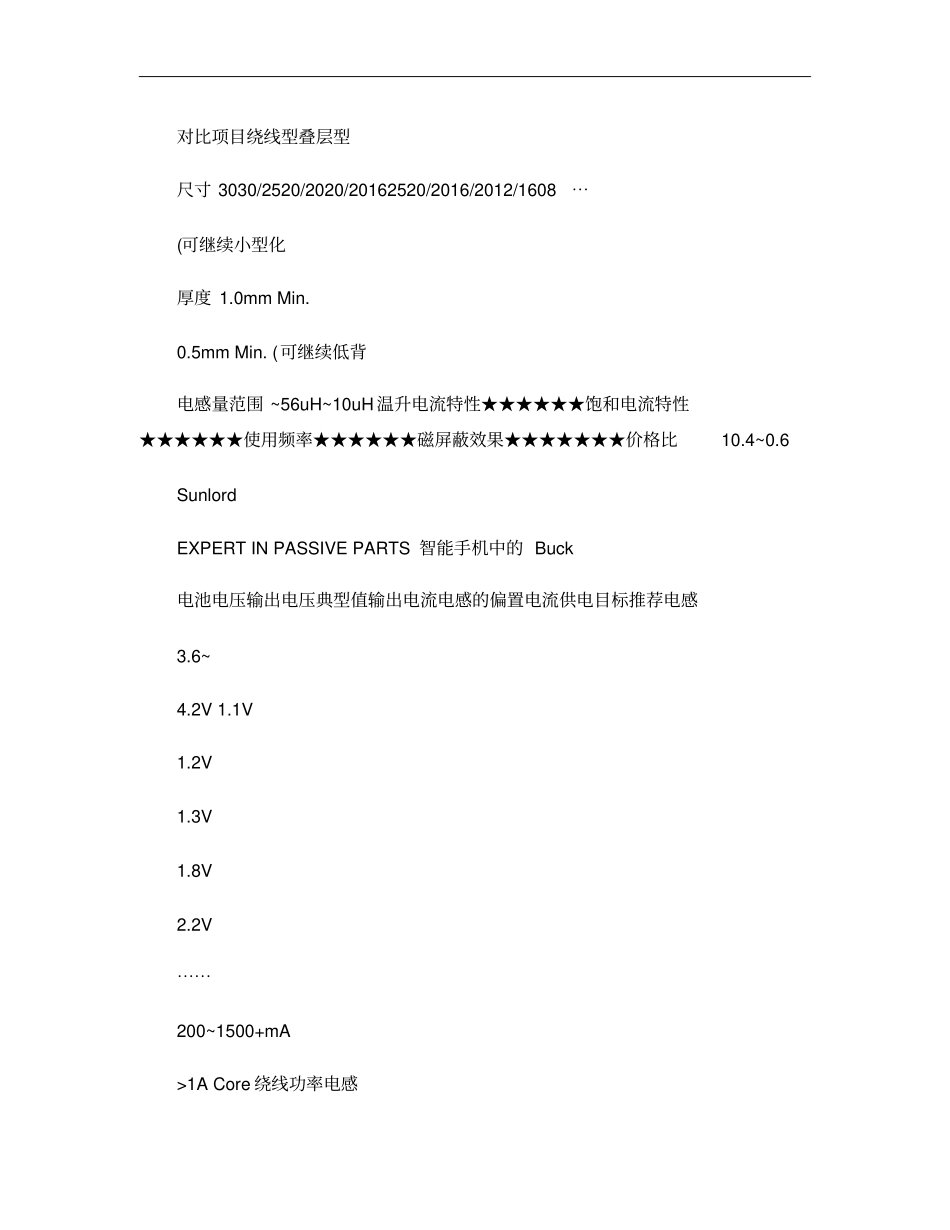

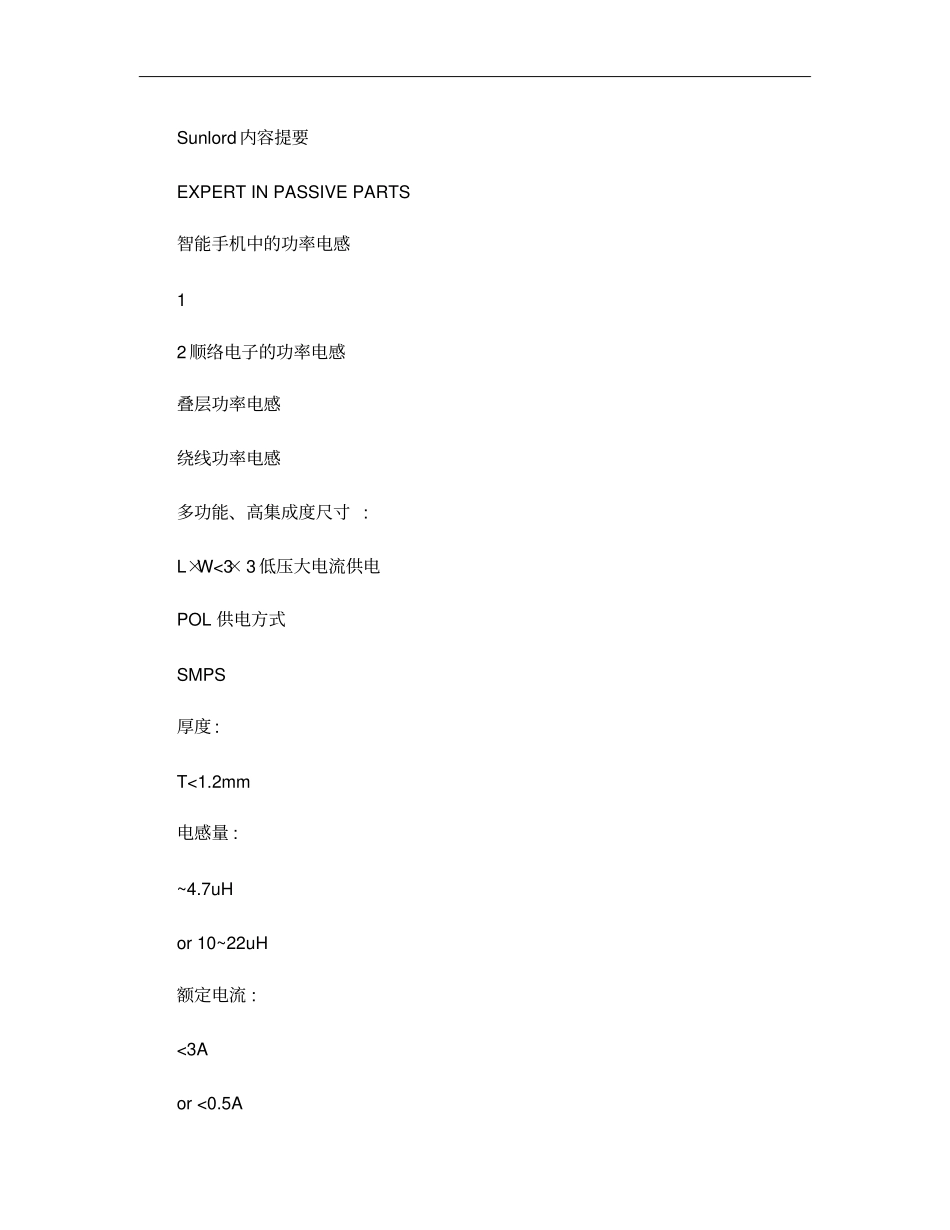

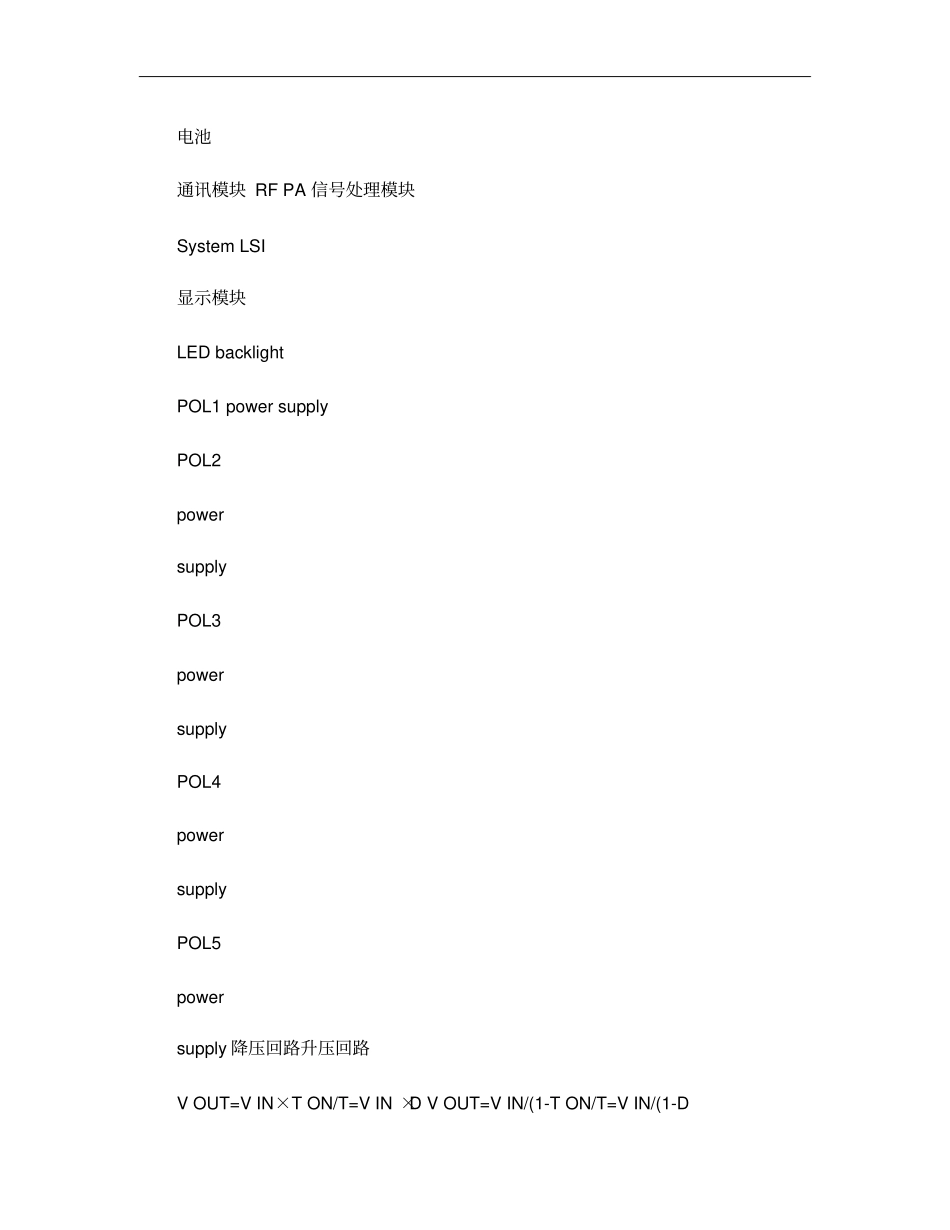

Sunlord内容提要EXPERTINPASSIVEPARTS智能手机中的功率电感12顺络电子的功率电感叠层功率电感绕线功率电感多功能、高集成度尺寸:L×W<3×3低压大电流供电POL供电方式SMPS厚度:T<1.2mm电感量:~4.7uHor10~22uH额定电流:<3Aor<0.5A电池通讯模块RFPA信号处理模块SystemLSI显示模块LEDbacklightPOL1powersupplyPOL2powersupplyPOL3powersupplyPOL4powersupplyPOL5powersupply降压回路升压回路VOUT=VIN×TON/T=VIN×DVOUT=VIN/(1-TON/T=VIN/(1-D对比项目绕线型叠层型尺寸3030/2520/2020/20162520/2016/2012/1608⋯(可继续小型化厚度1.0mmMin.0.5mmMin.(可继续低背电感量范围~56uH~10uH温升电流特性★★★★★★饱和电流特性★★★★★★使用频率★★★★★★磁屏蔽效果★★★★★★★价格比10.4~0.6SunlordEXPERTINPASSIVEPARTS智能手机中的Buck电池电压输出电压典型值输出电流电感的偏置电流供电目标推荐电感3.6~4.2V1.1V1.2V1.3V1.8V2.2V⋯⋯200~1500+mA>1ACore绕线功率电感<1ARFICRFPAAudioCodec⋯⋯叠层功率电感智能手机中的Buck,开关频率较高,选用较低感值功率电感即可使SMPS工作于连续电流模式;对于电感的要求是小直流电阻以提高转换效率、高饱和电流以降低纹波;给核供电的电流最大,达到1A以上,须选用绕线功率电感;对于1A以下的电流较小的其他供电线路,可以选用叠层功率电感;SunlordEXPERTINPASSIVEPARTS智能手机中的Boost电池电压输出电压典型值输出电流电感的偏置电流供电目标推荐电感3.6~4.2V25~30V<30mA<300mALEDBacklight绕线功率电感5.5V5V⋯⋯200~500mA<1000mAFlashdriver充电宝⋯⋯叠层功率电感智能手机中的Boost,开关频率较低,须选用合适感值的功率电感以使SMPS在小功率时工作在DCM,大功率时工作在CCM;LED背光驱动的电压高,电感上电流一般不超过300mA,须选用大感值功率电感以保证其储能能力;同时为了提高小电流区的转换效率,须选用高Q值的电感以减小交流损耗。此处需选用能做大感量的绕线功率电感。闪光灯驱动和充电宝部分,Boost频率相对较高,可选择较小感值功率电感。考虑性价比可选择叠层功率电感。SunlordEXPERTINPASSIVEPARTS功率电感绕线型叠层型顺络型号SWPA/SPH顺络型号MPL/MPH顺络电子的功率电感材料技术设计技术制造技术材料技术材料组分设计精细合成技术烧结制程控制材料晶粒3~8um晶粒细微化1um提高产品的饱和特性降低产品的交流损耗降低产品的温度变化率结构优化使产品内部磁场均匀化,进一步改善产品的饱和特性通过最新的制造技术,增加电极厚度,减少层间距离,扩大磁通面积;从而降低直流电阻,提高饱和电流,增加电感量,降低产品厚度。制造技术ConventionalTech.NewTech.ElectrodeWidthElectrodeThicknessElectrodeWidthElectrodeThickness400um31um400um70um300um23um300um60um200um17um200um50umSeries尺寸电气特性LxW(mmTMax.(mmL(μHRDC(Ω温升电流(mA(△T=40deg.C饱和电流(mA(△L=30%MPL16081.6X0.80.951.00.20950200MPH1608090.20950450MPL20122.0X1.21.02.20.25800500MPH2012100.20900500MPL20162.0X1.61.02.20.111200450MPH2016100.111200500MPL25202.5X2.01.02.20.081300550MPH2520100.081300850样品SUNLORDMPH252010S2R2MTTa*NM2520V2R2M-TTa*CKP2520N2R2MM*LQM2HPN2R2MG0H*KSLI-252010BL-2R2样品图示结构叠层叠层叠层叠层叠层尺寸252010252012252010252010252010电感量(uH@1MHz2.2+/-20%2.2+/-20%2.2+/-20%2.2+/-20%2.2+/-20%RDC(ohm0.0880.1660.0930.0920.188RAC(ohm@2.38MHz0.571.270.750.630.85饱和电流(A0.851.080.680.521.16样品类别及性能SunlordEXPERTINPASSIVEPARTSTITPS62400,Vin=4V,Vout=2.83V,f=2.38MHz转换效率测试在CCM模式下,直流电阻是影响效率的关键因素,即DCR越小,效率越大。20%30%40%50%60%70%80%90%100%02004006008001000OutputCurrent(mAEfficiencyKSLI-252010BL-2R2MPH252010S2R2MTLQM2HPN2R2MG0CKP2520N2R2MNM2520V2R2M-T84%86%88%90%92%94%2004006008001000OutputCurrent(mAEfficiencyKSLI-252010BL-2R2MPH252010S2R2MTLQM2HPN2R2MG0CKP2520N2R2MNM2520V2R2M-TSunlordEXPERTINPASSIVEPARTSTITPS62400,Vin=4V,Vout=2.83V,f=2.38...
